Markenbezeichnung: | C90800 BRONZE BUSHINGS |
Modellnummer: | Bronzegraphitstecker Buchsen trafen die Toleranzen |
MOQ: | 800-teilig/Stücke (Min. Order) |
Preis: | $0.10 - $3.00 / Pieces |
Zahlungsbedingungen: | TT IM VORAUS, L/C, Western Union |
Versorgungsfähigkeit: | Cnc-Bronze-Lager online • Kundenspezifische Buchsen-Hersteller • Gleitlager-Lieferanten |

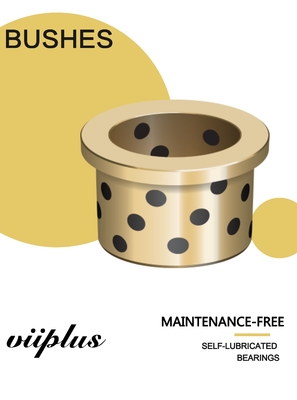

C90800 Zinnbronze-Graphit-Buchsen CuSn12 sind speziell für den Einsatz in Spritzgussmaschinen konzipiert. Sie bestehen aus CuSn12, einer Zinnbronze-Legierung, die eine ausgezeichnete Verschleißfestigkeit, gute Zerspanbarkeit und hohe Festigkeit bietet. Die Graphitfüllung sorgt für zusätzliche Schmierung und erhöht die Haltbarkeit und Lebensdauer der Buchsen. Diese Buchsen sind entscheidende Komponenten in Spritzgussmaschinen, da sie eine wichtige Rolle für den reibungslosen und effizienten Betrieb der Maschinen spielen. Der Einsatz von C90800 Zinnbronze-Graphit-Buchsen CuSn12 kann die Leistung und Zuverlässigkeit von Spritzgussmaschinen erheblich verbessern und den Bedarf an häufiger Wartung und Reparaturen reduzieren.
Kupferlager-Fertigbuchsen aus Kupferlegierung bieten eine einfache, wirtschaftliche Möglichkeit, Lager mit hoher Tragfähigkeit, guter Korrosionsbeständigkeit und beliebigen Abmessungen zu verwenden. Inzwischen VIIPLUS CHINA kann je nach den unterschiedlichen Bedingungen verschiedene Kupferlegierungen anbieten und gemäß den Anforderungen unterschiedliche Formen verarbeiten, wobei eine höhere Maßgenauigkeit als bei Kupferwalzlagern der Klasse erreicht wird.
Bronze-Buchsen für Hochtemperaturanwendungen. Reduzierte Kosten & Ausfallzeiten. Erhöhte Produktivität. Highlights: Angebot von kundenspezifischen Produkten, kundenspezifische Zeichnungen verfügbar. Die Graphitfüllung erfolgt durch Bohren einer Reihe versetzter Löcher durch die Lagerwand und Einpressen von Graphit in diese Löcher und anschließendes Hartbacken. Standardgröße und kundenspezifische Größe Wählen Sie aus unserer Auswahl an Graphit-Bronze-Lagern, einschließlich Lagerprodukten in einer Vielzahl von Stilen und Größen. LAGERRAD C90800 Graphit-eingelegtes Oiles-Zinnbronze-Lager Graphit
Schwerindustrie • Stahlrohrwerkmaschinen • Reifen- & Papiermühlen • Kraftwerke • Spritzgussmaschinen
Unser Sortiment an Flanschlagern ist in metrischen und imperialen Größen erhältlich. Unser hauseigener Bearbeitungsservice ist in der Lage, Sondergrößen herzustellen, um spezifischen Kundenanforderungen gerecht zu werden. Die Graphitfüllung erfolgt durch Bohren einer Reihe versetzter Löcher durch die Lagerwand und Einpressen von Graphit in diese Löcher und anschließendes Hartbacken.
VIIPLUS bietet die C90800 Lagerbronze, Gussbronze-Buchsen & Platten an.
Viiplus Graphit-gefülltes Zinnbronze-Oiles-Lager basiert auf Zinnbronze-Material. Diese Art von selbstschmierendem Lager wird auch als #500 ölfreies Lager, Messinglager, Kupferbuchse, Festgleitlager, Führungsbuchse und Graphit-gefülltes Lager bezeichnet.
Das Zinnbronze-Graphit-eingelegte Lager basiert auf CuSn12-Material. Im Vergleich zu CuSn5Zn5Pb5 erhöht CuSn12 den Zinngehalt und reduziert den Reibungskoeffizienten, aber die relativen Kosten steigen. Das Produkt ist mit Graphitöl als Festschmierstoff versehen, wodurch eine Schmierung ohne Öl erreicht werden kann. Das Produkt wird hauptsächlich bei geringer Belastung, relativ hohen Temperaturen und mittleren Geschwindigkeiten eingesetzt, z. B. in Baumaschinen, Metallurgiemaschinen, Papiermaschinen und Transportmaschinen in den schwer zu schmierenden Teilen.
Festbronzelager ist ein Standardartikel unseres Unternehmens. Diese Art von selbstschmierendem Lager wird auch als Festmetalllager, Graphit-gefülltes Lager, Festschmierlager, Führungsbuchsen, Gussbronze-Buchsen, #500 ölfreies Lager, Oiles-Flanschlager und Festgleitlager bezeichnet.
An Stellen, an denen die Bildung eines Ölfilms schwierig ist, wie z. B. bei Hin- und Herbewegungen, Schwingbewegungen, häufigem Starten und Stoppen, kann eine ausgezeichnete Verschleißfestigkeit erzielt werden:
Das Anordnungsprinzip der Schmierstoffe des Festschmierlagers besteht darin, sicherzustellen, dass sich Schmierstoffe auf allen Teilen der Schleifteile im Betrieb befinden. Daher muss die Anordnungsposition der Schmierstoffe entsprechend der Bewegungsrichtung der Schleifteile bestimmt werden.
Toleranzen |
|
Innendurchmesser |
Ab Nennmaß |
3" oder weniger |
±.0010" |
Über 3" |
±.0015" |
Außendurchmesser |
|
3" oder weniger |
+.002" bis .003" |
Über 3" |
+.003" bis .005" |
Alle Längen |
±.005" |
Konzentrizität |
.003" T.I.R. |
Spiel
Größeres als normales Spiel muss zugelassen werden: (1) wenn außergewöhnlich hohe Geschwindigkeit vorliegt, (2) wenn eine höhere als normale Belastung auftritt.
Materialstruktur
Standardmaterial: CuSn12 + Graphit.
● Hat unvergleichliche Leistung unter hoher Belastung, Betrieb bei niedriger Geschwindigkeit. Funktioniert auch gut ohne Schmierung;
● Ausgezeichnete Verschleißfestigkeit an solchen Stellen, an denen ein Ölfilm aufgrund von Hin- und Herbewegungen, oszillierenden Bewegungen und häufig intermittierenden Operationen nur schwer gebildet werden kann;
● Bemerkenswerte Korrosionsbeständigkeit und Beständigkeit gegen chemische Angriffe;
● Wartungsfrei und spart Betriebskosten.
● Zylindrische Oiles-Buchsen, Flansch-Ölfrei-Buchsen, Anlaufscheiben und Gleitplatten sind Standardfertigungen.
● Speziell entwickelte Festmetalllager und -materialien können nach Ihren Vorgaben hergestellt werden.
● Andere Materialien können nach Ihren Anforderungen hergestellt werden.
Graphit-eingelegtes Oiles-Zinnbronze-Lager CuSn12 Material
CuSn12 EN Gusskupferlegierung Zinnbronze-Buchsen
Chemische Zusammensetzung Masse/% |
|||||||||
---|---|---|---|---|---|---|---|---|---|
Cu |
Sn |
Al |
Fe |
Mn |
Ni |
Pb |
Si |
P |
Zn |
85.0-88.5 |
11.0-13.0 |
0.01 |
0.2 |
0.2 |
2 |
0.7 |
0.01 |
0.6 |
0.5 |
Mechanische Eigenschaften |
|||
---|---|---|---|
Zugfestigkeit Mpa(Min) |
Streckgrenze MPa(Min) |
Dehnung % |
Brinellhärte(HB) |
280 |
150 |
5 |
90 |
1,In der chemischen Zusammensetzung stellen Einzelwerte Maxima dar.
2,Die mechanische Leistung des Härtewerts dient nur als Referenz
Graphit-gefülltes Zinnbronze-Oiles-Lager wird häufig in kontinuierlichen Gießmaschinen, Bergbaumaschinen, Schiffen, Dampfturbinen usw. eingesetzt.
Markenname |
650# |
650S1 |
650S2 |
650S3 |
650S5 |
Material |
CuZn25Al5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAl10Ni5Fe5 |
CuSn12 |
CuZn25Al5Mn4Fe3 |
Dichte |
8 |
8.9 |
7.8 |
8.9 |
8 |
Härte HB |
>210 |
>70 |
>150 |
>95 |
>235 |
Zugfestigkeit |
>750 |
>200 |
>600 |
>260 |
>780 |
Streckgrenze |
>450 |
>90 |
>260 |
>150 |
>450 |
Dehnung % |
>12 |
>15 |
>10 |
>8 |
>8 |
Linearer Ausdehnungskoeffizient |
1.9×10-5 /℃ |
1.8×10-5 /℃ |
1.6×10-5/℃ |
1.8×10-5/℃ |
1.9×10-5/℃ |
Betriebstemperatur |
-40~+300℃ |
-40~+400℃ |
-40~+400℃ |
-40~+400℃ |
-40~+400℃ |
Max. dynamische Belastung |
100 |
60 |
50 |
70 |
120 |
Max. Geschwindigkeit (trocken) |
15 |
10 |
20 |
10 |
15 |
Maximaler PV-Wert (Öl) |
200 |
60 |
60 |
80 |
200 |
Kompression 300N/mm2 |
<0.01mm |
<0.05mm |
<0.04mm |
<0.05mm |
<0.005mm |
ZINNBRONZE-BUCHSEN KUNDENGRÖSSE
STARTEN SIE IHR PROJEKT MIT EINEM ANWENDUNGSINGENIEUR
