| Markenbezeichnung: | VIIPLUS |
| Modellnummer: | Festes Gleitlager |
| MOQ: | 100-teilig/Stücke (Min. Order) |
| Preis: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| Zahlungsbedingungen: | TT IM VORAUS, Western Union |
| Versorgungsfähigkeit: | Bronzebuchsen online • Gleitlager-Hersteller • Selbstschmierende Buchsen-Lieferanten |
Wir präsentieren unsere neueste Innovation - die neuen Lagerplatten aus hochwertigem C86300-Mangan-Bronzmaterial, das dem ASTM-Standard B22 entspricht.Diese Lagerplatten sind so konzipiert, dass sie in einer Vielzahl von industriellen Anwendungen überlegene Leistung und Langlebigkeit bieten.
Die in diesen Lagerplatten verwendete Mangan-Bronzlegierung C86300 kombiniert hervorragende mechanische Eigenschaften mit Korrosionsbeständigkeit und ist somit ein hochwertiges Material für Lageranwendungen.Der Mangangehalt der Legierung erhöht ihre Verschleißfestigkeit, was eine längere Lebensdauer und geringere Wartungsbedürfnisse gewährleistet.
Die ASTM-Norm B22 stellt sicher, dass das in diesen Lagerplatten verwendete Material die höchsten Qualitätsstandards für Zusammensetzung, mechanische Eigenschaften und Verarbeitung erfüllt.Dies gewährleistet eine gleichbleibende Leistung und Zuverlässigkeit in allen Anwendungen.
Der Präzisionsherstellungsprozess stellt sicher, dass jede Lagerplatte maßgenau ist und für eine nahtlose Integration in bestehende mechanische Systeme bereit ist.Für schwere Maschinen oder Hochgeschwindigkeitsgeräte, sind diese Lagerplatten so konzipiert, dass sie eine außergewöhnliche Leistung bieten.
Zusammenfassend sind unsere neuen Lagerplatten aus C86300-Mangan-Bronz-ASTM-B22-Material eine hervorragende Wahl für industrielle Anwendungen, die Langlebigkeit, Verschleißbeständigkeit,und zuverlässige LeistungSie sind die perfekte Lösung, um die Effizienz und Langlebigkeit Ihrer mechanischen Systeme zu verbessern.

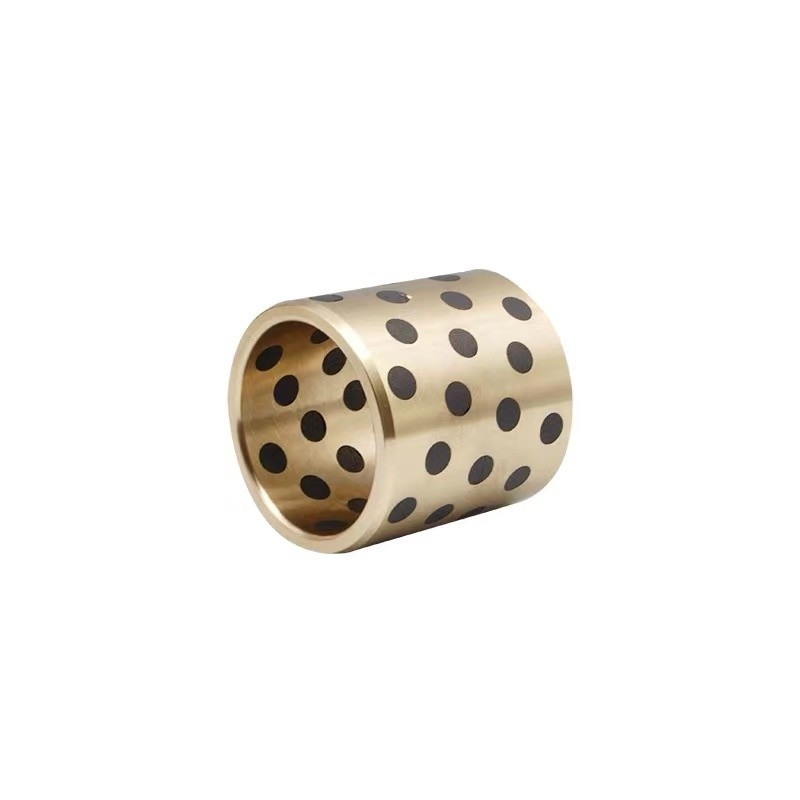

Wartungsfreie Lager- und Führungsträucher, aus Bronze mit Festschmiermittel
| Artikel Nr. | Gleichwertiger Code | Innere Ö d |
Außenseite D |
Länge L |
||
| JDB081208 | Soforthilfe 8-12-8 | 8 | 12 | 8 | ||
| JDB061012 | SOB 6-10-12 | 6 | 10 | 12 | ||
| JDB081210 | SOB 8-12-10 | 8 | 12 | 10 | ||
| JDB081212 | SOB 8-12-12 | 8 | 12 | 12 | ||
| JDB081215 | SOB 8-12-15 | 8 | 12 | 15 | ||
| JDB101408 | SOB 10-14-8 | 10 | 14 | 8 | ||
| JDB101410 | SOB 10-14-10 | 10 | 14 | 10 | ||
| JDB101412 | SOB 10-14-12 | 10 | 14 | 12 | ||
| JDB101415 | SOB 10-14-15 | 10 | 14 | 15 | ||
| JDB101420 | SOB 10-14-20 | 10 | 14 | 20 | ||
| JDB101510 | SOB 10-15-10 | 10 | 15 | 10 | ||
| JDB121808 | SOB 12-18-8 | 12 | 18 | 8 | ||
| JDB121810 | SOB 12-18-10 | 12 | 18 | 10 | ||
| JDB121812 | SOB 12-18-12 | 12 | 18 | 12 | ||
| JDB121815 | SOB 12-18-15 | 12 | 18 | 15 | ||
| JDB121816 | SOB 12-18-16 | 12 | 18 | 16 | ||
| JDB121819 | SOB 12-18-19 | 12 | 18 | 19 | ||
| JDB121820 | Die Kommission hat die Kommission aufgefordert, | 12 | 18 | 20 | ||
| JDB121825 | SOB 12-18-25 | 12 | 18 | 25 | ||
| JDB121830 | SOB 12-18-30 | 12 | 18 | 30 | ||
| JDB131910 | SOB 13-19-10 | 13 | 19 | 10 | ||
| Metrische zylindrische Büsche | ||||||
| Wartungsfreie Lager- und Führungsträucher, aus Bronze mit Festschmiermittel | ||||||
| Artikel Nr. | Gleichwertiger Code | Innere Ö d |
Außenseite D |
Länge L |
||
| JDB131912 | SOB 13-19-12 | 13 | 19 | 12 | ||
| JDB131915 | SOB 13-19-15 | 13 | 19 | 15 | ||
| JDB131916 | SOB 13-19-16 | 13 | 19 | 16 | ||
| JDB131920 | Soeben veröffentlicht: | 13 | 19 | 20 | ||
| JDB131925 | SOB 13-19-25 | 13 | 19 | 25 | ||
| JDB142010 | SOB 14-20-10 | 14 | 20 | 10 | ||
| JDB142012 | SOB 14-20-12 | 14 | 20 | 12 | ||
| JDB142015 | SOB 14-20-15 | 14 | 20 | 15 | ||
| JDB142020 | SOB 14-20-20 | 14 | 20 | 20 | ||
| JDB142025 | SOB 14-20-25 | 14 | 20 | 25 | ||
| JDB142030 | SOB 14-20-30 | 14 | 20 | 30 | ||
| JDB152110 | SOB 15-21-10 | 15 | 21 | 10 | ||
| JDB152112 | SOB 15-21-12 | 15 | 21 | 12 | ||
| JDB152115 | SOB 15-21-15 | 15 | 21 | 15 | ||
| JDB152116 | SOB 15-21-16 | 15 | 21 | 16 | ||
| JDB152120 | SOB 15-21-20 | 15 | 21 | 20 | ||
| JDB152125 | SOB 15-21-25 | 15 | 21 | 25 | ||
| JDB152130 | SOB 15-21-30 | 15 | 21 | 30 | ||
| JDB162210 | SOB 16-22-10 | 16 | 22 | 10 | ||
| JDB162212 | SOB 16-22-12 | 16 | 22 | 12 | ||
| JDB162215 | SOB 16-22-15 | 16 | 22 | 15 | ||
| JDB162216 | SOB 16-22-16 | 16 | 22 | 16 | ||
| JDB162219 | SOB 16-22-19 | 16 | 22 | 19 | ||
| JDB162220 | SOB 16-22-20 | 16 | 22 | 20 | ||
| JDB162225 | SOB 16-22-25 | 16 | 22 | 25 | ||
| JDB162230 | SOB 16-22-30 | 16 | 22 | 30 | ||
| JDB162235 | SOB 16-22-35 | 16 | 22 | 35 | ||
| JDB162240 | SOB 16-22-40 | 16 | 22 | 40 | ||
| JDB172315 | SOB 17-23-15 | 17 | 23 | 15 | ||
| JDB182410 | SOB 18-24-10 | 18 | 24 | 10 | ||
| JDB182412 | SOB 18-24-12 | 18 | 24 | 12 | ||
| JDB182415 | Die Kommission hat die Kommission aufgefordert, | 18 | 24 | 15 | ||
| JDB182416 | SOB 18-24-16 | 18 | 24 | 16 | ||
| JDB182420 | SOB 18-24-20 | 18 | 24 | 20 | ||
| JDB182425 | SOB 18-24-25 | 18 | 24 | 25 | ||
| JDB182430 | SOB 18-24-30 | 18 | 24 | 30 | ||
| JDB182435 | SOB 18-24-35 | 18 | 24 | 35 | ||
| JDB182440 | SOB 18-24-40 | 18 | 24 | 40 | ||
| JDB192615 | SOB 19-26-15 | 19 | 26 | 15 | ||
| JDB192620 | SOB 19-26-20 | 19 | 26 | 20 | ||
| JDB202810 | SOB 20-28-10 | 20 | 28 | 10 | ||
| JDB202812 | SOB 20-28-12 | 20 | 28 | 12 | ||
| JDB202815 | SOB 20-28-15 | 20 | 28 | 15 | ||
| JDB202816 | SOB 20-28-16 | 20 | 28 | 16 | ||
| JDB202819 | SOB 20-28-19 | 20 | 28 | 19 | ||
| JDB202820 | SOB 20-28-20 | 20 | 28 | 20 | ||
| Metrische zylindrische Büsche | ||||||
| Wartungsfreie Lager- und Führungsträucher, aus Bronze mit Festschmiermittel | ||||||
| Artikel Nr. | Gleichwertiger Code | Innere Ö d |
Außenseite D |
Länge L |
||
| JDB202825 | SOB 20-28-25 | 20 | 28 | 25 | ||
| JDB202830 | SOB 20-28-30 | 20 | 28 | 30 | ||
| JDB202835 | SOB 20-28-35 | 20 | 28 | 35 | ||
| JDB202840 | SOB 20-28-40 | 20 | 28 | 40 | ||
| JDB202850 | SOB 20-28-50 | 20 | 28 | 50 | ||
| JDB203010 | SOB 20-30-10 | 20 | 30 | 10 | ||
| JDB203012 | SOB 20-30-12 | 20 | 30 | 12 | ||
| JDB203015 | SOB 20-30-15 | 20 | 30 | 15 | ||
| JDB203016 | SOB 20-30-16 | 20 | 30 | 16 | ||
| JDB203020 | SOB 20-30-20 | 20 | 30 | 20 | ||
| JDB203025 | SOB 20-30-25 | 20 | 30 | 25 | ||
| JDB203030 | SOB 20-30-30 | 20 | 30 | 30 | ||
| JDB203035 | SOB 20-30-35 | 20 | 30 | 35 | ||
| JDB203040 | SOB 20-30-40 | 20 | 30 | 40 | ||
| JDB203070 | SOB 20-30-70 | 20 | 30 | 70 | ||
| JDB223212 | SOB 22-32-12 | 22 | 32 | 12 | ||
| JDB223215 | SOB 22-32-15 | 22 | 32 | 15 | ||
| JDB223220 | SOB 22-32-20 | 22 | 32 | 20 | ||
| JDB223225 | SOB 22-32-25 | 22 | 32 | 25 | ||
| JDB253312 | SOB 25-33-12 | 25 | 33 | 12 | ||
| JDB253315 | SOB 25-33-15 | 25 | 33 | 15 | ||
| JDB253316 | SOB 25-33-16 | 25 | 33 | 16 | ||
| JDB253320 | SOB 25-33-20 | 25 | 33 | 20 | ||
| JDB253325 | SOB 25-33-25 | 25 | 33 | 25 | ||
| JDB253330 | SOB 25-33-30 | 25 | 33 | 30 | ||
| JDB253335 | SOB 25-33-35 | 25 | 33 | 35 | ||
| JDB253340 | SOB 25-33-40 | 25 | 33 | 40 | ||
| JDB253350 | SOB 25-33-50 | 25 | 33 | 50 | ||
| JDB253360 | SOB 25-33-60 | 25 | 33 | 60 | ||
| JDB253512 | SOB 25-35-12 | 25 | 35 | 12 | ||
| JDB253515 | SOB 25-35-15 | 25 | 35 | 15 | ||
| JDB253516 | SOB 25-35-16 | 25 | 35 | 16 | ||
| JDB253520 | SOB 25-35-20 | 25 | 35 | 20 | ||
| JDB253525 | SOB 25-35-25 | 25 | 35 | 25 | ||
| JDB253530 | SOB 25-35-30 | 25 | 35 | 30 | ||
| JDB253535 | SOB 25-35-35 | 25 | 35 | 35 | ||
| JDB253540 | SOB 25-35-40 | 25 | 35 | 40 | ||
| JDB253550 | SOB 25-35-50 | 25 | 35 | 50 | ||
| JDB283820 | SOB 28-38-20 | 28 | 38 | 20 | ||
| JDB283825 | SOB 28-38-25 | 28 | 38 | 25 | ||
| JDB283830 | SOB 28-38-30 | 28 | 38 | 30 | ||
| JDB283840 | SOB 28-38-40 | 28 | 38 | 40 | ||
| JDB303812 | SOB 30-38-12 | 30 | 38 | 12 | ||
| JDB303815 | SOB 30-38-15 | 30 | 38 | 15 | ||
| JDB303820 | SOB 30-38-20 | 30 | 38 | 20 | ||
| JDB303825 | SOB 30-38-25 | 30 | 38 | 25 | ||
| Metrische zylindrische Büsche | ||||||
| Wartungsfreie Lager- und Führungsträucher, aus Bronze mit Festschmiermittel | ||||||
| Artikel Nr. | Gleichwertiger Code | Innere Ö d |
Außenseite D |
Länge L |
||
| JDB303830 | SOB 30-38-30 | 30 | 38 | 30 | ||
| JDB303835 | SOB 30-38-35 | 30 | 38 | 35 | ||
| JDB303840 | SOB 30-38-40 | 30 | 38 | 40 | ||
| JDB303850 | SOB 30-38-50 | 30 | 38 | 50 | ||
| JDB303860 | SOB 30-38-60 | 30 | 38 | 60 | ||
| JDB304012 | SOB 30-40-12 | 30 | 40 | 12 | ||
| JDB304015 | SOB 30-40-15 | 30 | 40 | 15 | ||
| JDB304020 | SOB 30-40-20 | 30 | 40 | 20 | ||
| JDB304025 | SOB 30-40-25 | 30 | 40 | 25 | ||
| JDB304030 | SOB 30-40-30 | 30 | 40 | 30 | ||
| JDB304035 | SOB 30-40-35 | 30 | 40 | 35 | ||
| JDB304040 | SOB 30-40-40 | 30 | 40 | 40 | ||
| JDB304050 | SOB 30-40-50 | 30 | 40 | 50 | ||
| JDB304060 | SOB 30-40-60 | 30 | 40 | 60 | ||
| JDB3154030 | SOB 31,5-40-30 | 3,15 | 40 | 30 | ||
| JDB3154040 | SOB 31,5-40-40 | 3,15 | 40 | 40 | ||
| JDB324215 | SOB 32-42-15 | 32 | 42 | 15 | ||
| JDB324220 | SOB 32-42-20 | 32 | 42 | 20 | ||
| JDB324230 | SOB 32-42-30 | 32 | 42 | 30 | ||
| JDB324240 | SOB 32-42-40 | 32 | 42 | 40 | ||
| JDB354420 | SOB 35-44-20 | 35 | 44 | 20 | ||
| JDB354425 | SOB 35-44-25 | 35 | 44 | 25 | ||
| JDB354430 | SOB 35-44-30 | 35 | 44 | 30 | ||
| JDB354435 | SOB 35-44-35 | 35 | 44 | 35 | ||
| JDB354440 | SOB 35-44-40 | 35 | 44 | 40 | ||
| JDB354450 | SOB 35-44-50 | 35 | 44 | 50 | ||
| JDB354460 | SOB 35-44-60 | 35 | 44 | 60 | ||
| JDB354515 | SOB 35-45-15 | 35 | 45 | 15 | ||
| JDB354520 | SOB 35-45-20 | 35 | 45 | 20 | ||
| JDB354525 | SOB 35-45-25 | 35 | 45 | 25 | ||
| JDB354530 | SOB 35-45-30 | 35 | 45 | 30 | ||
| JDB354535 | SOB 35-45-35 | 35 | 45 | 35 | ||
| JDB354540 | SOB 35-45-40 | 35 | 45 | 40 | ||
| JDB354550 | SOB 35-45-50 | 35 | 45 | 50 | ||
| JDB354560 | SOB 35-45-60 | 35 | 45 | 60 | ||
| JDB384830 | SOB 38-48-30 | 38 | 48 | 30 | ||
| JDB384840 | SOB 38 bis 48 bis 40 | 38 | 48 | 40 | ||
| JDB405015 | SOB 40-50-15 | 40 | 50 | 15 | ||
| JDB405020 | SOB 40-50-20 | 40 | 50 | 20 | ||
| JDB405025 | SOB 40-50-25 | 40 | 50 | 25 | ||
| JDB405030 | SOB 40-50-30 | 40 | 50 | 30 | ||
| JDB405035 | SOB 40-50-35 | 40 | 50 | 35 | ||
| JDB405040 | SOB 40-50-40 | 40 | 50 | 40 | ||
| JDB405050 | SOB 40-50-50 | 40 | 50 | 50 | ||
| JDB405060 | SOB 40-50-60 | 40 | 50 | 60 | ||
| JDB405070 | SOB 40-50-70 | 40 | 50 | 70 | ||
| Metrische zylindrische Büsche | ||||||
| Wartungsfreie Lager- und Führungsträucher, aus Bronze mit Festschmiermittel | ||||||
| Artikel Nr. | Gleichwertiger Code | Innere Ö d |
Außenseite D |
Länge L |
||
| JDB405080 | SOB 40-50-80 | 40 | 50 | 80 | ||
| JDB405515 | SOB 40-55-15 | 40 | 55 | 15 | ||
| JDB405525 | SOB 40-55-25 | 40 | 55 | 25 | ||
| JDB405530 | SOB 40-55-30 | 40 | 55 | 30 | ||
| JDB405535 | SOB 40-55-35 | 40 | 55 | 35 | ||
| JDB405540 | SOB 40-55-40 | 40 | 55 | 40 | ||
| JDB405550 | SOB 40-55-50 | 40 | 55 | 50 | ||
| JDB405560 | SOB 40-55-60 | 40 | 55 | 60 | ||
| JDB455530 | SOB 45-55-30 | 45 | 55 | 30 | ||
| JDB455535 | SOB 45-55-35 | 45 | 55 | 35 | ||
| JDB455540 | SOB 45-55-40 | 45 | 55 | 40 | ||
| JDB455550 | SOB 45-55-50 | 45 | 55 | 50 | ||
| JDB455560 | SOB 45-55-60 | 45 | 55 | 60 | ||
| JDB455630 | SOB 45-56-30 | 45 | 56 | 30 | ||
| JDB455635 | SOB 45-56-35 | 45 | 56 | 35 | ||
| JDB455640 | SOB 45-56-40 | 45 | 56 | 40 | ||
| JDB455650 | SOB 45-56-50 | 45 | 56 | 50 | ||
| JDB455660 | SOB 45-56-60 | 45 | 56 | 60 | ||
| JDB456030 | SOB 45-60-30 | 45 | 60 | 30 | ||
| JDB456035 | SOB 45-60-35 | 45 | 60 | 35 | ||
| JDB456040 | SOB 45-60-40 | 45 | 60 | 40 | ||
| JDB456050 | SOB 45-60-50 | 45 | 60 | 50 | ||
| JDB456060 | SOB 45-60-60 | 45 | 60 | 60 | ||
| JDB456070 | SOB 45-60-70 | 45 | 60 | 70 | ||
| JDB456080 | SOB 45-60-80 | 45 | 60 | 80 | ||
| JDB506020 | SOB 50-60-20 | 50 | 60 | 20 | ||
| JDB506025 | SOB 50-60-25 | 50 | 60 | 25 | ||
| JDB506030 | SOB 50-60-30 | 50 | 60 | 30 | ||
| JDB506035 | SOB 50-60-35 | 50 | 60 | 35 | ||
| JDB506040 | SOB 50 - 60 - 40 | 50 | 60 | 40 | ||
| JDB506050 | SOB 50-60-50 | 50 | 60 | 50 | ||
| JDB506060 | SOB 50-60-60 | 50 | 60 | 60 | ||
| JDB506070 | SOB 50-60-70 | 50 | 60 | 70 | ||
| JDB506080 | SOB 50-60-80 | 50 | 60 | 80 | ||
| JDB506230 | SOB 50-62-30 | 50 | 62 | 30 | ||
| JDB506235 | SOB 50-62-35 | 50 | 62 | 35 | ||
| JDB506240 | SOB 50-62-40 | 50 | 62 | 40 | ||
| JDB506250 | SOB 50-62-50 | 50 | 62 | 50 | ||
| JDB506260 | SOB 50-62-60 | 50 | 62 | 60 | ||
| JDB506270 | SOB 50-62-70 | 50 | 62 | 70 | ||
| JDB506280 | SOB 50-62-80 | 50 | 62 | 80 | ||
| JDB506530 | SOB 50-65-30 | 50 | 65 | 30 | ||
| JDB506540 | SOB 50-65-40 | 50 | 65 | 40 | ||
| JDB506550 | SOB 50-65-50 | 50 | 65 | 50 | ||
| JDB506560 | SOB 50-65-60 | 50 | 65 | 60 | ||
| JDB506570 | SOB 50-65-70 | 50 | 65 | 70 | ||
| Metrische zylindrische Büsche | ||||||
| Wartungsfreie Lager- und Führungsträucher, aus Bronze mit Festschmiermittel | ||||||
| Artikel Nr. | Gleichwertiger Code | Innere Ö d |
Außenseite D |
Länge L |
||
| JDB506580 | SOB 50-65-80 | 50 | 65 | 80 | ||
| JDB5065100 | SOB 50-65-100 | 50 | 65 | 100 | ||
| JDB557030 | SOB 55-70-30 | 55 | 70 | 30 | ||
| JDB557035 | SOB 55-70-35 | 55 | 70 | 35 | ||
| JDB557040 | SOB 55-70-40 | 55 | 70 | 40 | ||
| JDB557050 | SOB 55-70-50 | 55 | 70 | 50 | ||
| JDB557060 | SOB 55-70-60 | 55 | 70 | 60 | ||
| JDB557070 | SOB 55-70-70 | 55 | 70 | 70 | ||
| JDB607430 | SOB 60-74-30 | 60 | 74 | 30 | ||
| JDB607435 | SOB 60-74-35 | 60 | 74 | 35 | ||
| JDB607440 | SOB 60-74-40 | 60 | 74 | 40 | ||
| JDB607450 | SOB 60-74-50 | 60 | 74 | 50 | ||
| JDB607460 | SOB 60-74-60 | 60 | 74 | 60 | ||
| JDB607470 | SOB 60-74-70 | 60 | 74 | 70 | ||
| JDB607480 | SOB 60-74-80 | 60 | 74 | 80 | ||
| JDB6074100 | SOB 60-74-100 | 60 | 74 | 100 | ||
| JDB607530 | SOB 60-75-30 | 60 | 75 | 30 | ||
| JDB607535 | SOB 60-75-35 | 60 | 75 | 35 | ||
| JDB607540 | SOB 60 - 75 - 40 | 60 | 75 | 40 | ||
| JDB607550 | SOB 60-75-50 | 60 | 75 | 50 | ||
| JDB607560 | SOB 60-75-60 | 60 | 75 | 60 | ||
| JDB607570 | SOB 60-75-70 | 60 | 75 | 70 | ||
| JDB607580 | SOB 60-75-80 | 60 | 75 | 80 | ||
| JDB6075100 | SOB 60-75-100 | 60 | 75 | 100 | ||
| JDB637560 | SOB 63-75-60 | 63 | 75 | 60 | ||
| JDB637570 | Die Kommission hat die Kommission aufgefordert, die folgenden Informationen zu übermitteln: | 63 | 75 | 70 | ||
| JDB637580 | SOB 63-75-80 | 63 | 75 | 80 | ||
| JDB658040 | SOB 65-80-40 | 65 | 80 | 40 | ||
| JDB658050 | SOB 65-80-50 | 65 | 80 | 50 | ||
| JDB658060 | SOB 65-80-60 | 65 | 80 | 60 | ||
| JDB658070 | SOB 65-80-70 | 65 | 80 | 70 | ||
| JDB658080 | SOB 65-80-80 | 65 | 80 | 80 | ||
| JDB708530 | SOB 70-85-30 | 70 | 85 | 30 | ||
| JDB708535 | SOB 70-85-35 | 70 | 85 | 35 | ||
| JDB708540 | SOB 70-85-40 | 70 | 85 | 40 | ||
| JDB708550 | SOB 70-85-50 | 70 | 85 | 50 | ||
| JDB708560 | SOB 70-85-60 | 70 | 85 | 60 | ||
| JDB708570 | SOB 70-85-70 | 70 | 85 | 70 | ||
| JDB708580 | SOB 70-85-80 | 70 | 85 | 80 | ||
| JDB7085100 | SOB 70-85-100 | 70 | 85 | 100 | ||
| JDB709050 | SOB 70-90-50 | 70 | 90 | 50 | ||
| JDB709060 | SOB 70-90-60 | 70 | 90 | 60 | ||
| JDB709070 | SOB 70-90-70 | 70 | 90 | 70 | ||
| JDB709080 | SOB 70-90-80 | 70 | 90 | 80 | ||
| JDB7090100 | SOB 70-90-100 | 70 | 90 | 100 | ||
| JDB759050 | SOB 75-90-50 | 75 | 90 | 50 | ||
| Metrische zylindrische Büsche | ||||||
| Wartungsfreie Lager- und Führungsträucher, aus Bronze mit Festschmiermittel | ||||||
| Artikel Nr. | Gleichwertiger Code | Innere Ö d |
Außenseite D |
Länge L |
||
| JDB759060 | SOB 75-90-60 | 75 | 90 | 60 | ||
| JDB759070 | SOB 75-90-70 | 75 | 90 | 70 | ||
| JDB759080 | SOB 75-90-80 | 75 | 90 | 80 | ||
| JDB7590100 | SOB 75-90-100 | 75 | 90 | 100 | ||
| JDB759560 | SOB 75-95-60 | 75 | 95 | 60 | ||
| JDB759570 | SOB 75-95-70 | 75 | 95 | 70 | ||
| JDB759580 | SOB 75-95-80 | 75 | 95 | 80 | ||
| JDB7595100 | SOB 75-95-100 | 75 | 95 | 100 | ||
| JDB809620 | SOB 80-96-20 | 80 | 96 | 20 | ||
| JDB809640 | SOB 80-96-40 | 80 | 96 | 40 | ||
| JDB809650 | SOB 80-96-50 | 80 | 96 | 50 | ||
| JDB809660 | SOB 80-96-60 | 80 | 96 | 60 | ||
| JDB809670 | SOB 80-96-70 | 80 | 96 | 70 | ||
| JDB809680 | SOB 80-96-80 | 80 | 96 | 80 | ||
| JDB8096100 | SOB 80-96-100 | 80 | 96 | 100 | ||
| JDB8096120 | SOB 80-96-120 | 80 | 96 | 120 | ||
| JDB8010040 | SOB 80-100-40 | 80 | 100 | 40 | ||
| JDB8010050 | SOB 80-10050 | 80 | 100 | 50 | ||
| JDB8010060 | SOB 80-100-60 | 80 | 100 | 60 | ||
| JDB8010070 | SOB 80-100-70 | 80 | 100 | 70 | ||
| JDB8010080 | SOB 80-100 | 80 | 100 | 80 | ||
| JDB80100100 | SOB 80-100-100 | 80 | 100 | 100 | ||
| JDB80100120 | SOB 80-100-120 | 80 | 100 | 120 | ||
| JDB80100140 | SOB 80-100-140 | 80 | 100 | 140 | ||
| JDB8510025 | SOB 85-100-25 | 85 | 100 | 25 | ||
| JDB8510060 | SOB 85-100-60 | 85 | 100 | 60 | ||
| JDB8510080 | SOB 85-100-80 | 85 | 100 | 80 | ||
| JDB9011030 | SOB 90-110-30 | 90 | 110 | 30 | ||
| JDB9011050 | SOB 90-110-50 | 90 | 110 | 50 | ||
| JDB9011060 | SOB 90-110-60 | 90 | 110 | 60 | ||
| JDB9011070 | SOB 90-110-70 | 90 | 110 | 70 | ||
| JDB9011080 | SOB 90-110-80 | 90 | 110 | 80 | ||
| JDB9011090 | SOB 90-110-90 | 90 | 110 | 90 | ||
| JDB90110100 | SOB 90-110-100 | 90 | 110 | 100 | ||
| JDB90110120 | SOB 90-110-120 | 90 | 110 | 120 | ||
| JDB100115100 | SOB 100-115-100 | 100 | 115 | 100 | ||
| JDB10012040 | SOB 100-120-40 | 100 | 120 | 40 | ||
| JDB10012050 | SOB 100-120-50 | 100 | 120 | 50 | ||
| JDB10012060 | SOB 100-120-60 | 100 | 120 | 60 | ||
| JDB10012070 | SOB 100-120-70 | 100 | 120 | 70 | ||
| JDB10012080 | SOB 100-120-80 | 100 | 120 | 80 | ||
| JDB10012090 | SOB 100-120-90 | 100 | 120 | 90 | ||
| JDB100120100 | SOB 100-120-100 | 100 | 120 | 100 | ||
| JDB100120120 | SOB 100-120-120 | 100 | 120 | 120 | ||
| JDB100120140 | SOB 100-120-140 | 100 | 120 | 140 | ||
| JDB11013050 | SOB 110-130-50 | 110 | 130 | 50 | ||
| Metrische zylindrische Büsche | ||||||
| Wartungsfreie Lager- und Führungsträucher, aus Bronze mit Festschmiermittel | ||||||
| Artikel Nr. | Gleichwertiger Code | Innere Ö d |
Außenseite D |
Länge L |
||
| JDB11013070 | SOB 110-130-70 | 110 | 130 | 70 | ||
| JDB11013080 | SOB 110-130-80 | 110 | 130 | 80 | ||
| JDB110130100 | SOB 110-130-100 | 110 | 130 | 100 | ||
| JDB110130120 | SOB 110-130-120 | 110 | 130 | 120 | ||
| JDB12014070 | SOB 120-140-70 | 120 | 140 | 70 | ||
| JDB12014080 | SOB 120-140-80 | 120 | 140 | 80 | ||
| JDB12014090 | SOB 120-140-90 | 120 | 140 | 90 | ||
| JDB120140100 | SOB 120-140-100 | 120 | 140 | 100 | ||
| JDB120140120 | SOB 120 bis 140 bis 120 | 120 | 140 | 120 | ||
| JDB120140140 | SOB 120 bis 140 bis 140 | 120 | 140 | 140 | ||
| JDB125145100 | SOB 125-145-100 | 125 | 145 | 100 | ||
| JDB125145120 | SOB 125-145-120 | 125 | 145 | 120 | ||
| JDB13015080 | SOB 130-150-80 | 130 | 150 | 80 | ||
| JDB130150100 | SOB 130-150-100 | 130 | 150 | 100 | ||
| JDB130150130 | SOB 130-150-130 | 130 | 150 | 130 | ||
| JDB140160100 | SOB 140-160-100 | 140 | 160 | 100 | ||
| JDB140160140 | SOB 140-160-140 | 140 | 160 | 140 | ||
| JDB150170100 | SOB 150-170-100 | 150 | 170 | 100 | ||
| JDB150170150 | SOB 150-170-150 | 150 | 170 | 150 | ||
| JDB16018080 | SOB 160-180-80 | 160 | 180 | 80 | ||
| JDB160180100 | SOB 160-180-100 | 160 | 180 | 100 | ||
| JDB160180150 | SOB 160-180-150 | 160 | 180 | 150 | ||
| JDB170190100 | SOB 170-190-100 | 170 | 190 | 100 | ||
| JDB170190150 | SOB 170-190-150 | 170 | 190 | 150 | ||
| JDB180200100 | SOB 180-200-100 | 180 | 200 | 100 | ||
| JDB180200150 | SOB 180-200-150 | 180 | 200 | 150 | ||
| JDB190210100 | SOB 190-210-100 | 190 | 210 | 100 | ||
| JDB190210150 | SOB 190-210-150 | 190 | 210 | 150 | ||
| JDB200230150 | SOB 200-230-150 | 200 | 230 | 150 | ||
| JDB200230200 | SOB 200-230-200 | 200 | 230 | 200 | ||
Graphitverschluss-Gehäuse / Lager
Sie werden aus verschiedenenBronzengelegierte Stoffe, darunter: Aluminiumbronze C95400, Lagerbronze C93200 und Manganbronze C86300.
Selbstgeschmiert, wenn eine Standardschmierung unpraktisch ist
Gute Leistung bei unterschiedlichen Belastungen, Typen und Geschwindigkeitsoperationen
Widerstandsfähig gegen korrosive und feindliche Umgebungen
Ausgezeichnete Leistung bei mittleren bis hohen Temperaturen bis zu 600° F
Kompatibel mit den meisten viskosen Schmierstoffen und Öl- und Fettanwendungen
Festschiebelager mit Festschmierstofftaschen in Schiebeschicht
Material:C86300 Mangan Bronze ASTM B22
Verfahren: Bearbeitung, Fräsen, Stecken
| Chemische Anforderungen | ||||||||||||
| Kupfer mit einer Breite von mehr als 20 mm UNS Nr. |
Zusammensetzung, maximal %, ausgenommen angegebene Fälle | |||||||||||
| Nickel | ||||||||||||
| Kupfer | Zinn | Blei | Zink | Eisen | einschließlich | Aluminium | Mangan | Antimon | Schwefel | Phosphor | Silizium | |
| Kobalt | ||||||||||||
| C86300 | 60.0 ¢66.0 | 0.20 | 0.20 | 22.0 ¢ 28.0 | 2.0 ¥4.0 | 1.0Eine | 5.0 ¢7.5 | 2.5 ¢5.0 | Ich... | Ich... | Ich... | Ich... |
| C90500 | 86.0 ¢ 89.0 | 9.0 ¢ 11.0 | 0.30 | 1.0 ¥3.0 | 0.20 | 1.0Eine | 0.005 | Ich... | 0.20 | 0.05 | 0.05B | 0.005 |
| C91100 | 82.0 ¢ 85.0 | 15.0 ¢17.0 | 0.25 | 0.25 | 0.25 | 0.50Eine | 0.005 | Ich... | 0.20 | 0.05 | 1.0B | 0.005 |
| C91300 | 79.0 ¢ 82.0 | 18.0 ¢20.0 | 0.25 | 0.25 | 0.25 | 0.50Eine | 0.005 | Ich... | 0.20 | 0.05 | 1.0B | 0.005 |
| C93700 | 78.0 ¢ 82.0 | 9.0 ¢ 11.0 | 8.0 ¢ 11.0 | 0.8 | 0.7C | 0.50Eine | 0.005 | Ich... | 0.50 | 0.08 | 0.10B | 0.005 |
| Eine Bei der Bestimmung des Kupferminimums kann Kupfer als Kupfer plus Nickel berechnet werden. | ||||||||||||
| B Bei Dauerguss muss der Phosphor maximal 1,5 % betragen. | ||||||||||||
| C Eisen muss maximal 0,35% sein, wenn es für Stahlstützen verwendet wird. | ||||||||||||
| Nein, nicht wirklich. | DIN | Material Nr. | Benennung | ASTM-Norm | Verhältnismäßig | Dichte (g/cm3) | 00,2% Spannung (MPa) | Tensile Strength (MPa) | Ausdehnung (%) | E-Modul (MPa) | Härte (HB) | Anwendungen |
| 1 | 1705 | 2.1090.01 | Die Ausnahme gilt für die folgenden Kategorien: | B 584 | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | Weit verbreitet in der Automobil-, Luft- und Raumfahrt- und Marinetechnik für Komponenten, die eine gute Festigkeit und Korrosionsbeständigkeit erfordern. |
| 2.1090.03 | Die Ausnahme gilt für die folgenden Kategorien: | B 271 | Cu 81 - 85, Sn 6,3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | Die Ausnahme gilt für die folgenden Kategorien: | B 505 | Cu 81 - 85, Sn 6,3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | Noch nicht standardisiert | Cu 84-87, Sn 11-13, Pb 1-2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | Häufig bei der Herstellung von Lagerstücken, Buschen und Komponenten verwendet, die eine hohe Tragfähigkeit und Verschleißfestigkeit erfordern, insbesondere in maritimen und industriellen Anwendungen. |
| 2.1061.03 | CuSn12Pb | Noch nicht standardisiert | Cu 85 - 88, Sn 10 - 12, Pb 1-15 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B 505 | Cu 85 - 88, Sn 10 - 12, Pb 1-15 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | Das ist ein sehr schwieriger Fall.0Ni 4,0 - 6.5, Fe 3,5 bis 5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | In Schiffen, Luftfahrt und Schwermaschinen für die Herstellung von Lagern und Komponenten, die eine hohe Festigkeit und Haltbarkeit erfordern. |
| 2.0975.02 | CuAl10Ni | B 30 | Das ist ein sehr schwieriger Fall.0Ni 4,0 - 6.5, Fe 3,5 bis 5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | CuAl10Ni | B 271 | Das ist ein sehr schwieriger Fall.0Ni 4,0 - 6.5, Fe 3,5 bis 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | CuAl10Ni | B 505 | Das ist ein sehr schwieriger Fall.0Ni 4,0 - 6.5, Fe 3,5 bis 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60 - 67, Al 3 - 7, Fe 1,5 - 4, Mn 2,5 - 5, Zn Rest | 8.2 | 450 | 750 | 8 | 115,000 | 180 | Es wird in Schwerlastlagern, hydraulischen Komponenten und Marine-Hardware eingesetzt. |
| 2.0598.02 | CuZn25Al5 | B 30 | Das ist ein sehr schwieriger Fall.5, Fe 2-4, Mn 2,5-5, Zn 22-28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B 271 | Das ist ein sehr schwieriger Fall.5, Fe 2-4, Mn 2,5-5, Zn 22-28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CZn12 | Noch nicht standardisiert | Cu 84 - 88, Sn 11 - 13, Pb 1, Ni 2.0, Sb 0.2P 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | Häufig bei der Herstellung von Lager, Zahnrädern und Komponenten, die eine hohe Verschleißfestigkeit erfordern.Alle Rechte an den aufgeführten Inhalten sind von https vorbehalten.://www.viiplus.com/ |
| 2.1052.03 | CZn12 | Noch nicht standardisiert | Cu 85 - 88, Sn 10 - 12, Pb 1-15 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | CZn12 | Noch nicht standardisiert | Cu 85 - 88, Sn 10 - 12, Pb 1-15 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| Anmerkung: Lieferformularcodes: .01 = Sandguss, .02 = Gravitationsguss, .03 = Zentrifugalguss, .04 = Dauerguss. | ||||||||||||
C86300 Manganbronzfür die Verwendung in der ASTM-B22-Spezifikation wird die Fähigkeit verwendet,Schwere BelastungC863 Bronze bietet eine sehrhohe Zugfestigkeit.Diese Legierung zeigt auchguter Widerstandzu Korrosion.
Wir produzieren eine breite Palette von Bronze-Büschern und Verschleißplatten, darunter Rillen, Stecker, Bohrlöcher und mehr.Unsere in-house-Bearbeitung Fähigkeiten ermöglichen es uns, zu Maschine Verschleiß Platten aus fast jeder LegierungWeitere Informationen finden Sie unter www.bronzegleitlager.com
(% max., sofern nicht als Bereich oder Min. angegeben)
Anmerkung: Informationsfreigabe vonCopper.org
| - Was?(1) | Das ist alles. | Sb | Fe | Pb | Ni(2) | P(3) | - Ja. | S | Schn | Zn | |
| Min./Max. | 81.0-85.0 | .005 | .35 | .20 | 6.0-8.0 | 1.0 | .15 | .005 | .08 | 6.3-7.5 | 1.0-4.0 |
| Nennwert | 83.0 | - | - | - | 7.0 | - | - | - | - | 6.9 | 2.5 |
(1) Bei der Bestimmung von Cu min. kann Cu als Cu + Ni berechnet werden.
(2) Ni-Wert umfaßt Co.
(3) Bei Dauerguss beträgt P maximal 1,5%.
Anmerkung: Cu + Summe der benannten Elemente, 99,0% min.
| - Was? | Das ist alles. | Fe | In | Ni(1) | |
| Min./Max. | 83.0 Minuten | 10.0-11.5 | 3.0-5.0 | .50 | 1.5 |
| Nennwert | 83.2 | 10.8 | 4.0 | - | - |
(1) Der Ni-Wert umfaßt Co.
Anmerkung: Cu + Summe der benannten Elemente, 99,5% min.
| Die Kommission | Das ist alles. | Fe | Pb | In | Ni(2) | Schn | Zn | |
| Min./Max. | 60.0-66.0 | 5.0-7.5 | 2.0-4.0 | .20 | 2.5-5.0 | 1.0 | .20 | 22.0-28.0 |
| Nennwert | 63.0 | 6.2 | 3.0 | - | 3.7 | - | - | 25.0 |
(1) Bei der Bestimmung von Cu min. kann Cu als Cu + Ni berechnet werden.
(2) Ni-Wert umfaßt Co.
Anmerkung: Cu + Summe der benannten Elemente, 99,0% min.
Die Graphitlager werden hauptsächlich in Anwendungen eingesetzt, die in schwer zugänglichen Bereichen eine kontinuierliche Schmierung erfordern.hohe Betriebsanforderungen (auch Schlaglast), Schwingungsbewegungen, Korrosions- und Verschleißbeständigkeit, Schmutzfreundlichkeit, lange Lebensdauer.
