GeschäftSelbstschmierende Gleitplatte 45 Grad Innen-Vvon bronzegleitlager.com für Ihren gesamten Bedarf an ölfreien Gleitplatten Typ · 2 Bolzenlöchern / 3 Bolzenlöchern / 4 Bolzenlöchern und Führungskomponenten aus China.

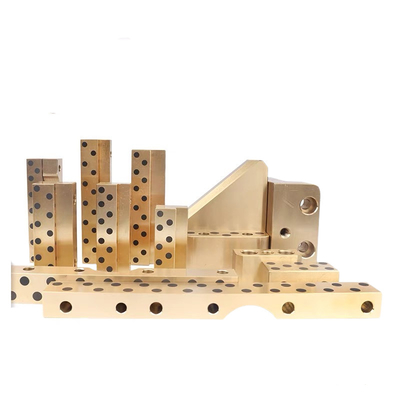

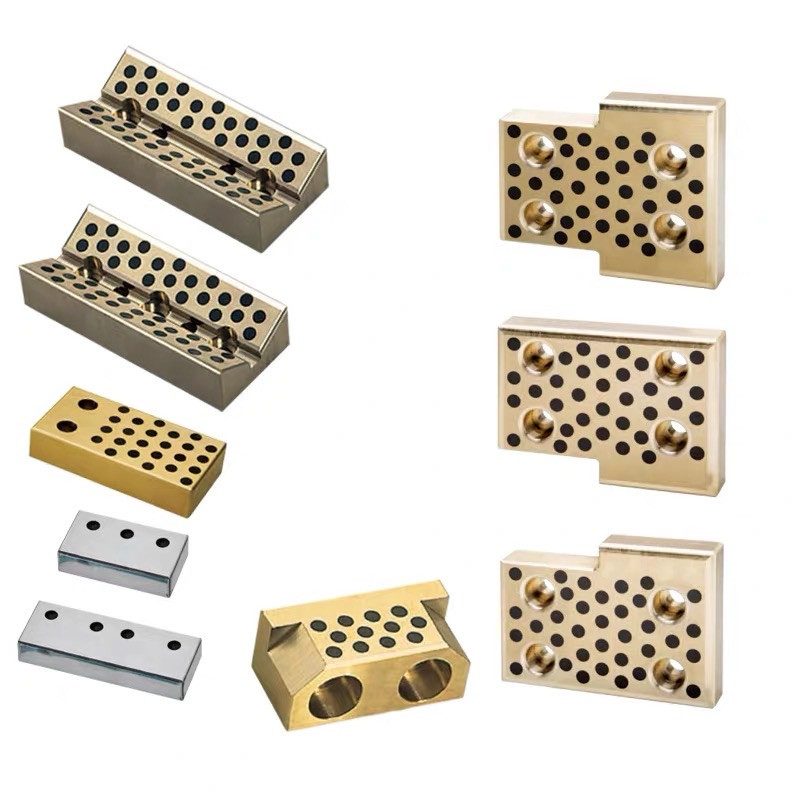

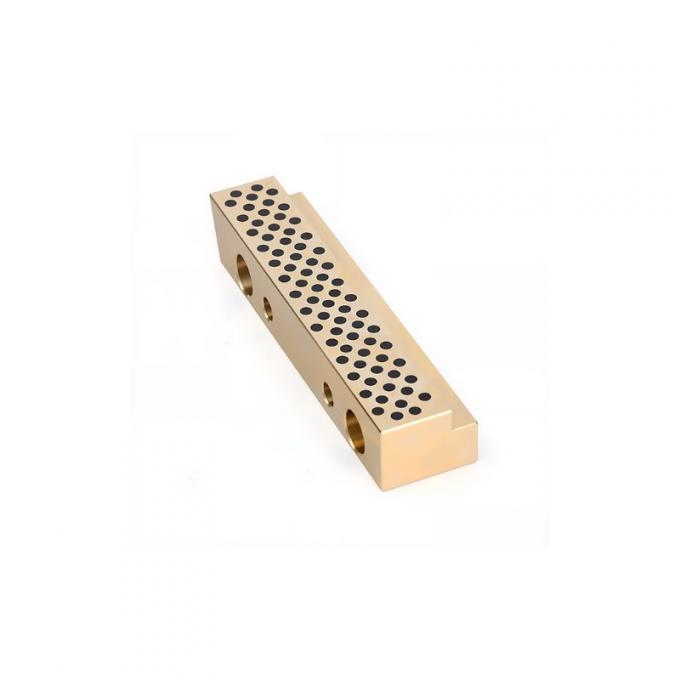

Wir stellen Ihnen unsere selbstschmierende Gleitplatte vor, die speziell für Metallstanzwerkzeuge mit einem 45-Grad-Winkel entwickelt wurde.Diese innovative Gleitplatte ist so konstruiert, dass sie eine außergewöhnliche Schmierung und Verschleißfestigkeit bietet und so einen reibungslosen und effizienten Betrieb bei Metallstanzprozessen gewährleistet.

Die Gleitplatte besteht aus hochwertigen Materialien mit selbstschmierenden Eigenschaften, wodurch der Bedarf an externer Schmierung und Wartung reduziert wird.Diese Funktion vereinfacht nicht nur den Stanzvorgang, sondern verlängert auch die Lebensdauer der Matrize und der Schiebeplatte und reduziert so Ausfallzeiten und Betriebskosten.

Der 45-Grad-Winkel der Gleitplatte ermöglicht eine präzise Ausrichtung und einfache Integration in Metallstanzformen.Es sorgt für einen sicheren und stabilen Sitz und bietet optimale Unterstützung und Führung beim Prägevorgang.

Ganz gleich, ob Sie abgenutzte Gleitplatten ersetzen oder Ihre vorhandene Metallstanzausrüstung aufrüsten möchten, unsere selbstschmierende Gleitplatte mit einem 45-Grad-Winkel ist eine ausgezeichnete Wahl.Es bietet zuverlässige Leistung, Haltbarkeit und einfache Wartung und ist damit eine kostengünstige Lösung für Metallstanzanwendungen.

Bei einem gewöhnlichen Schrägkeilmechanismus ist der Schieber im Allgemeinen an der unteren Matrize befestigt, so dass die Konstruktion und Bewegung relativ einfach ist. In einigen Fällen ist das Zuführen und Entfernen der Teile jedoch nicht bequem, wenn der Schieber an der unteren Matrize befestigt ist , oder die Realisierung anderer Funktionen der Form beeinflussen, dann sollte der hängende Keilmechanismus in Betracht gezogen werden, entsprechend der Bewegung des Schiebers kann der Schrägkeilmechanismus in einen flachen Schrägkeilmechanismus und einen geneigten Schrägkeilmechanismus (Formkörper und) unterteilt werden Auflagefläche des Schiebers für die Schräge).

2, Der Name des geneigten Keils

Code – Werkstück-Montagefläche (W) – Hub (ST) – Winkel des schrägen Keils (θ) – fester Modus (K für Schlüsselpositionierung, N für Stiftpositionierung)

3. Die Vor- und Nachteile der verschiedenen häufig verwendeten Keiltypen

a,Horizontaler Schrägkeil: Es ist notwendig, das Problem des Herausnehmens der Teile vollständig zu berücksichtigen.

b, hängender Keil: gute Bearbeitbarkeit, aber der Rand der Forschung und die Anpassungsschwierigkeiten.

c, Double-Action-Keil: Nehmen Sie mehr Platz ein und haben Sie eine komplexere Struktur, da die Festigkeit der Form einen Einfluss hat (Alternative zum Drehkeil).

4. Das Design der schrägen Keilform mit schrägem Keilstrich sollte den Inhalt ausdrücken

1) der Hub des Schrägkeilschiebers: ST

2) Schräger Keilhub: L

3) Arbeitshub des Schrägkeils: W

4) Hub der Schrägkeilpressplatte: C

5) Schrägkeilwinkel: θ

6) Startpunkt der Kernbewegung der oberen Presse: P

7) Eingriffspunkt der oberen und unteren Matrizenführung: G

5, Rückkehrmodus des Gleitkeils

eine Feder

b) Polyurethankautschuk

c) Zylinder

d) Stickstofffeder

e) Andere Methoden

Im Allgemeinen werden Federn als Quelle der Rückstellkraft verwendet, in den folgenden Fällen werden jedoch auch andere Rückstellmethoden wie Zylinder verwendet.

a) Der Hub des Kippkeils ist relativ lang, die Feder kann die Hubanforderungen nicht erfüllen

b) doppelt wirkende Kippkeile, die neu positioniert werden müssen.

Allgemeine Überlegungen.

1) Bei der Installation der Feder und des Zylinders am Schrägkeil-Matrizenschieber muss der eingestellte Schieber entsprechend seiner Einbauposition und dem Bewegungsmoment des Schrägkeilschiebers Folgendes berücksichtigen, um das Gesamtgleichgewicht zu erreichen

a) Möglichst nah an der Schlittenführungsfläche (Höhenrichtung)

b) Möglichst nah an der Führungsschiene an beiden Enden des Keilschiebers montiert (horizontale Richtung)

(2) Die Formstruktur muss so gestaltet sein, dass die Wartungsfeder oder der Wartungszylinder ausgetauscht werden können, ohne die großen Komponenten der Form zu demontieren.

6, das Prinzip der Bestimmung der Rückstellkraft des Schrägkeilschiebers

Horizontale Schrägkeilform

(Gesamtgewicht des Gleitkeils*1,0) oder mehr

Schrägkeilmatrize

(Gesamtgewicht des Gleitkeils * 1,5) oder mehr

Für den Teil des selbstgemachten Schrägkeils müssen aufgrund der Vielzahl der beteiligten Aspekte umfassendere Aspekte berücksichtigt werden. Hier erfolgt keine detaillierte Beschreibung (spezifische Erklärung durch Kaltarbeiter oder Goldassistenten).

7, das Design der Standard-Schrägkeilform

Unter der Voraussetzung, dass das Teilprozessdiagramm und das digitale 3D-Modell vorhanden sind

kann durch die folgenden Schritte entworfen werden.

1) Zeichnen Sie zunächst eine gerade Linie senkrecht zum Loch (siehe Abbildung unten).

2) Zweitens projizieren Sie die gerade Linie auf die XY-Ebene (auf die Formbasis), um den Winkel des Standard-Abschrägungskeils zu bestimmen. Der tatsächlich gemessene Winkel beträgt: 8°, es gibt keine solche Spezifikation im Standard-Abschrägungskeil, die Näherung ist eine sehr genaue Spezifikation: 10° Abschrägungskeil.

b) Bestimmen Sie den Platzierungswinkel des Taumelkeils auf der Formebene

Projizieren Sie die Projektionslinie erneut auf die YZ-Ebene, um den Platzierungswinkel des Standard-Abschrägungskeils zu bestimmen. Der gemessene Wert beträgt: 10 ° (es muss auf die Kapazität der Bearbeitungsmaschine jedes Unternehmens geachtet werden, ob sie in jedem Winkel bearbeitet werden kann oder hat eine spezielle winkel anforderungen)

C) Bestimmen Sie die Einbauhöhe und Position des Taumelkeils anhand des Querschnitts

1) Die Position des Stempels wird bestimmt und der Winkel und die Position des konkaven Matrizensatzes sowie der Antirotationswinkel werden genau bestimmt;

2) Der Keil wird entsprechend dem Platzierungswinkel auf dem Matrizenhalter und der Position des Stempelhalters platziert.

D) Wählen Sie die Installationsmethode des Stempelhalters entsprechend der tatsächlichen Situation der Matrize.

Aus Sicht des Kraftausgleichswinkels am Gleitkeil besteht die idealste Befestigungsmethode darin, den Kraftpunkt des Stempels so weit wie möglich in der Mitte des Gleitkeils zu steuern, und die Installationsmethode des Befestigungssitzes wird entsprechend angeordnet die tatsächliche Situation in besonderen Fällen;Die ungefähre Position des Gleitkeils am Matrizenhalter wird anhand des Befestigungswinkels des Stempelbefestigungssitzes bestimmt.

E) Gemäß der festen Position und der Querschnittszeichnung des Abschrägungskeilschiebers und des Stempelbefestigungssitzes werden die Montagehöhe und die Ebenenposition des Abschrägungskeils bestimmt, und die Montagehöhe und die Ebenenkoordinatengröße des Abschrägungskeils sind ganze Zahlen ( 0 und 5 am Ende) so weit wie möglich.

F) Bei der Konstruktion der standardmäßigen Schrägkeilmatrize müssen die folgenden Punkte berücksichtigt werden, da der Hub des Schrägkeils festgelegt wurde.

Gewöhnlicher geneigter Taumelkeil.

Da das Arbeitsteil am Unterwerkzeug befestigt ist, ist auf eine reibungslose Zuführung der Teile zu achten;Sein Hub sollte sicherstellen, dass er nicht kleiner ist als die Breite der Flanschkante + der Abstand des Flanschschrägkeils beim Beschneiden oder Stanzen oder Bördeln + 20–30 mm (Hinweis: 30 mm, wenn es sich um automatisiertes Stanzen handelt, sollte er 50 mm betragen, wenn es wird manuell bedient)

Heben Sie den Schieberhub des Abschrägungskeils an.

Der Abstand vom Flansch bis zum Beschneiden, Stanzen oder Bördeln des Abschrägungskeils +20 mm;

Beim Anheben des abgeschrägten Keils muss berücksichtigt werden, ob die am Schieber installierten Arbeitskomponenten (Stempel, Seitenschneiderblock, Bördelblock) die Montage und Demontage des Pressenkerns beeinflussen.und ob zwischen dem abgeschrägten Keil und dem Presskern ausreichend Platz zum Schleifen vorhanden ist.

G)Entsorgung von Schrott

(1) Der Schrott durch das Loch so groß wie möglich.

2) Manchmal muss der Schrott des seitlichen Stanzlochs das obere Materialgerät vergrößern, um ein Blockieren des Schrotts zu verhindern.

(3) Gussteile zur Gestaltung der Schrottrutsche über dem Loch, um die Breite der maximalen Größe des Schrotts vollständig zu berücksichtigen, wenn dieser nach der Rotation auftritt.

(4) Wenn der Abfall zu lang ist, sollten Sie erwägen, das Abfallmesser zu vergrößern, um ein sanftes Herausgleiten des Abfalls zu erreichen und die Festigkeit der Form zu erhöhen.

5) In den folgenden Fällen ist die konvexe (konkave) Matrize des flexiblen Auswerferstifts zu verwenden.

a) damit der Schrott Stück für Stück herausrutscht.

b) Sie möchten den Zustand des Schrotts kontrollieren, wenn dieser fällt.

6)Wenn es zu einem Rückprall des Schrotts kommt.

a) Das Messer in die Formmenge muss groß sein.

b) Die Schrottauswurfvorrichtung muss installiert werden.

7) In den folgenden Fällen muss die Führungsvorrichtung erhöht werden.

a) auf der Abfallausschlussseite kein Leerraum vorhanden ist, muss dieser in einen senkrechten Fall in rechtwinkliger Richtung mit einer vertikalen Öffnung von mindestens dem Zweifachen des Stempeldurchmessers umgewandelt werden.

b) Wenn das Loch auf beiden Seiten gleichzeitig gestanzt wird, ist es notwendig, den Teilungsstift zu vergrößern.

H) Klassifizierung des Standard-Diagonal-Keilmatrizenpressers.

Die Presse dient zur Verhinderung der Positionierung und Verformung der Teile und kann je nach Form und Anzahl der Wirkungsrichtungen in drei Typen unterteilt werden.

a) Oberer Kompressionsmaterialkern

Die Vorteile sind: Die Kompressionskraft ist relativ groß, sodass Sie sich keine Sorgen über die Verformung der Teile machen müssen;nahe der vertikalen Wand und nahe dem Ende der Seitenwand, getrennt durch den oberen Kompressionskern.

b) Kompressionskern mit schräger Keilseite

c) Seitenkompressionsmaterial und positiver Kompressionsmaterialanteil

Unzureichende Kompressionskraft des seitlichen Kompressionsmaterials.

Instabile Teile.

Das positive Pressmaterial sollte 10 mm früher als das seitliche Pressmaterial auf das Teil gepresst werden.

I) Positionierung und antilaterale Kraft des Schrägkeils

(b) Der Abschrägungskeil verfügt über zwei Arten der Stiftpositionierung und der Schlüsselpositionierung.

(b) Ein seitliches Besäumen und Bördeln, bei dickerem Material sind Maßnahmen zur Vermeidung von Querkräften erforderlich.

Maßnahmen und Formen zur Vermeidung von Querkräften.

Hinzufügung von Führungsgeräten.

Übersetzt mit www.DeepL.com/Translator (kostenlose Version)

Ölfreie Gleitplatten – Ölfreie Gleitplatten mit Schmierlöchern

Kupferlegierung + Spezial-Festschmierstoff

Ölfreie Gleitplatte (10 mm)

Ölfreie Gleitplatte für den universellen Einsatz in vielen Trockenanwendungen wie Gesenk-/Formenbau, Maschinenbau, Automatisierung, Bauwesen, Automobil.Oil-Free ist selbstschmierend und arbeitet ohne Fett.

(Hochfestes Messing/Kupferlegierung + Festschmierstoff)

Selbstschmierende Bronze-Verschleißplatte, Bronze-Gleitplatten, Gleitplatten, ölfreie Gleitplatten.
Viele der vollständig bearbeiteten ölfreien Bronze-Gleitplatten mit Kupferlegierungs-Verschleißplatten, die wir herstellen, sind selbstschmierend.Dies wird durch einen Prozess erreicht, bei dem die Bronzeplatte mit Graphitstopfen verschlossen wird.Wir bieten ein komplettes Sortiment anStopfen-Graphitlager.Weitere Informationen zu unseren mit Graphit verschlossenen Teilen finden Sie hier.

Verschleißplatten – SelfLube Mold and Die Products, verschlossene Graphitbronze. Ölfreie Gleitplatten mit Kupferlegierungen. Verschleißplatten sind in einer größeren Auswahl an Größen erhältlich.

Kundenspezifische Konfigurationen für Sondergrößen, Lochmuster oder Graphitmuster. Hergestellt in China.Verschleißplatte aus Gussbronze. Ölfreie Gleitplatten mit Kupferlegierungen

Unsere Gussbronze-Verschleißplatte wird durch ein Verfahren hergestellt, das als Strangguss bekannt ist.Die durch Stranggießen erzielte feine Kornstruktur eliminiert nahezu Gussfehler, die mit statischen Gussverfahren einhergehen.Diese dichte Struktur ist frei von Porosität, was wiederum die Lebensdauer Ihrer Werkzeuge verlängert.

Selbstschmierende Verschleißplatten, ölfreie Gleitplatten mit Kupferlegierungen, Nocken-Gleitführung, Stopfen, Graphitbronze-BUCHSEN, wartungsfreie Gleitlager, Lamellenführungen.

Einfach zu installieren, sehr langlebig.Das optimierte Design ermöglicht eine einfache Installation, einen geräuscharmen Betrieb, Platzeinsparungen und eine längere Lebensdauer der Bronzebuchsen.

Gleitelemente/Nockenkomponenten/Nockeneinheiten/Kunststoffformkomponenten

Selbstschmierendes Lager aus massiver Bronzemetallic |Flanschbuchsen aus Bronze

Gleitlager aus Gussbronze.Standard-Gleitlagerlagergröße.

Diese Standards bieten für die meisten Anwendungen eine Wirtschaftlichkeit von der Stange

Casting-Zinn-Bronze-SAE 620 C90300 Bronzebuchsen

C90300 BRONZE GRAPHITE BUSHINGS ist eine „GRÜNE“ bleifreie Legierung
Buchsen aus Zinnbronze – Navy G QQC-390B Typ II und Typ III
CDA 903 SAE 620 88-8-0-4 ASTM B505

Gussbuchsen aus Zinnbronze C90300

C90300 ZINNBRONZE-Buchsen.

Kupfer-, Messing- und Bronzelegierungen von VIIPLUS INTERNATIONAL

Noten:

BS 1400 (LG1, LG2, LG4, LG3, PB1, PB2, PB3, PB4, LPB1, LB1, LB2, LB3, LB4, AB1, AB2, HTB3, HTB1)

UNS (C62500, C83600, C84400, C86200, C86300, C87200, C90700, C93200, C93700, C93800, C95200, C95500)

BS EN (CC490K, CC491K, CC493K, CC480K, CC483K, CC482K, CC495K, CC496K, CC331G, CC333G, CC762S, CC764S).

Mfgr-Prozess: Schleuderguss, Strangguss.

Formen: Rundstab, Sechskantstab, Vierkantstab, Rechteckstab, Rohre, Hohlstab, Sechskant-Hohlstab, Quadrat- und Rechteck-Hohlstab, Buchsen, Ringe (je nach Anforderung) usw

Als professionelle Produktionsanlage für Spezialkupferlegierungen kontrolliert das Unternehmen die chemische Zusammensetzung, die mechanischen Eigenschaften, die physikalischen Eigenschaften und andere Eigenschaften von Materialien anhand strenger interner Standards.

Das Unternehmen produziert die entsprechende Bronzelegierung nach den einschlägigen Markenstandards Chinas und des Auslandshervorragende Leistung und kurze Lieferzeit.

Die bestehenden Produktmarken des Unternehmens: qsn6.5-0.1, qsn7-0.2, qsn8-0.3, ZCuSn10P1, ZCuPb10Sn10, ZCuPb15Sn8, ZCuPb20Sn5, ZCuSn5Pb5Zn5, ZCuSn6Zn6 Pb3, C54400, C84400, C93 200, C93700, C93800 usw.

Gemäß der nationalen Norm, der amerikanischen Norm, der deutschen Norm und anderen kundenspezifischen Kundennormen.

Produkttyp: Kupferstab, Kupferrohr, einschließlich Formrohr, Stab.

Zylinderlagerprodukte und Lieferanten

Produktbeschreibung: Mangan-Bronze-Buchse

Dieses Produkt besteht aus hochfestem MessingCuZn25Al6Fe3Mn3mit einer speziellen Formel, die über hohe mechanische Eigenschaften verfügt,gute Gussleistung und gute Korrosionsbeständigkeitin Luft, Süßwasser und Meerwasser.Die Produkte werden häufig in Stranggussmaschinen, Bergbaumaschinen, Schiffen, Gasturbinen usw. eingesetzt.

Lager und Buchsen

Das Lager ist ein wichtiger Teil der Dampfturbine, der in Radialstützlager und Axiallager unterteilt ist.Sie tragen die gesamte Schwerkraft des Rotors und bestimmen die korrekte Position des Rotors im Zylinder.

VSB-50W Unterlegscheibe aus massiver Bronze mit selbstschmierenden Lagern

VSB-50 ist ein selbstschmierendes Lagermaterial, das aus a bestehtgute QualitätLagerbronze mit mit Festschmierstoff gefüllten Taschen und einem dünnen Festschmierstofffilm auf der Lageroberfläche zur Unterstützung des Einlaufvorgangs.VSB-50wartungsfreiFür große Lager werden Lager empfohlen, die keine Schmierung mit Öl oder Fett erfordern.haben einen niedrigen Reibungskoeffizienten

Beschreibung

Selbstschmierendes Lager mit Kupferlegierungseinlage(ausländisch sagt deva. Glide) basiert auf einem Kupferlegierungssubstrat, auf der Reibfläche entsprechend einem bestimmten Verhältnis die entsprechende Größe auszubohren, ordentlich mehrere Löcher (Durchmesser phi d 200 mm oder weniger) oder Sackloch (Durchmesser phi d) angeordnet > 200 mm), das durch die Präzisionsbearbeitung einer Art selbstschmierender Hochleistungslager mit einem einzigartigen schmierenden Festschmierstoff in das Loch eingebettet wird.

Es durchbricht die Einschränkungen gewöhnlicher Lager, die auf eine Ölfilmschmierung angewiesen sind, und ist besonders geeignet fürölfrei, hohe Temperatur, hohe Belastung, niedrige Geschwindigkeit, Antifouling, Antikorrosion, Antistrahlung, sowie bei der Infiltration von Wasser oder Vakuumlösung und keine Ölschmierung oder Schmierung unter besonderen Arbeitsbedingungen schwierig.

Chemische Zusammensetzungen

Verfügbarkeit

Lagerformen in Standardabmessungen erhältlich

· Zylindrische Buchsen

· Flanschbuchsen

· Gleitplatten

Auf Bestellung gefertigte Lagerformen: Standardformen in Sonderabmessungen, Anlaufscheiben, Anlaufscheiben mit Flanschen, Halblager, Sonderformen durch Stanzen oder Tiefziehen, kundenspezifische Lagerkonstruktionen

Typische Anwendungen

• Wasserschutz und Wasserkraftindustrie

• Hydraulische Maschinen: hydraulischer Stützschlitten für Stahltore, festes Radlager für flache Tore, radiales Torscharnierlager, hydraulisches Hebelager, Riemenscheibenlager, Getrieberadlager;

• Turbine: Leitschaufelwellenhülse (Führung, Führung, Führung), Radwellenhülse, Stiftwellenhülse (Pleuelstangenstift, Schub- und Zugstangenstift, Relaiskolbenstift), Verschleißschutzringplatte (Druckring), Verschleißschutz Block, Kontrollringkachel usw.

• Metallurgische Industrie: Stranggussmaschine, Druckgussmaschine, Spannungsrichtmaschine, Walzwerk, Förderbandlager, Rollschnittschere (bilaterale Schere, Schere mit fester Länge auf dem Skateboard) usw.

• Sonstiges: Bergbaumaschinen, Schiffsmaschinen (Anker) für gleitende Teile, Ölmaschinen, Textilmaschinen, Baumaschinen, Hebetransport (Hebestützwellenhülse), Fahrzeugproduktionslinien, Autoform, Leichtindustrie, Maschinen, Werkzeugmaschinenindustrie, Abfüllanlagen , Stanzumgebungsausrüstung mit Lager, Kunststoffmaschinen, Spritzgießmaschinen-Klemmmechanismus, Extrusionsmechanismus, Turbine, Instrumente und Messgeräte, automatischer Hochspannungsschalter, Kamine, Türscharnier, Trockenofen, Back- und Papiermaschinen-Trockentunnel, Hochtemperaturofen mit Lager-, Windkraft- und anderen Branchen und Bereichen sowie anderen Industrie- und Landmaschinen.
