| Markenbezeichnung: | VIIPLUS Sleeve & Bearing |
| Modellnummer: | Aluminiumbronze C95400 |
| MOQ: | Standardgröße, die keine Mindestbestellmenge mit Büschen bepflanzt |
| Preis: | Bushings High Quality Price Ratio B2B |
| Zahlungsbedingungen: | T/T, L/C, Western Union, |
| Versorgungsfähigkeit: | Zuschlaggegenstände, Zuschlaggegenstände, Zuschlaggegenstände, Zuschlaggegenstände, Zuschlaggegenstä |
Die C95400-Aluminiumbronzebuchse, die sowohl in Schulter- als auch in gerader Ausführung erhältlich ist, bietet außergewöhnliche Leistung und Haltbarkeit für eine breite Palette industrieller Anwendungen. Aluminiumbronze, eine einzigartige Legierung, die die Eigenschaften von Aluminium und Bronze kombiniert, weist eine hohe Festigkeit, Korrosionsbeständigkeit und Verschleißfestigkeit auf.
Die Schulterbuchse verfügt über einen erhöhten oder abgestuften Abschnitt, der für zusätzliche Unterstützung und Stabilität sorgt. Diese Bauform wird häufig bei Anwendungen eingesetzt, bei denen höhere Lasten oder zusätzliche Ausrichtung erforderlich sind. Die gerade Bauform hingegen bietet ein stromlinienförmigeres Profil, das für enge Räume geeignet ist oder wenn eine Buchse mit niedrigerem Profil bevorzugt wird.
Beide Ausführungen der C95400 Aluminiumbronzebuchse sind präzisionsgefertigt und erfüllen strenge Qualitätsstandards. Sie werden unter Verwendung hochwertiger Materialien und modernster Fertigungstechniken hergestellt, um eine überragende Leistung und lange Haltbarkeit zu gewährleisten.
Die Aluminiumbronze-Zusammensetzung der Buchsen macht sie ideal für den Einsatz in Umgebungen, in denen sie korrosiven Chemikalien oder hohen Temperaturen ausgesetzt sind. Aufgrund ihrer Verschleiß- und Abriebfestigkeit eignen sie sich auch für Anwendungen mit hohen Geschwindigkeiten oder hohen Belastungen.
Ob Sie eine Schulter- oder gerade Ausführung benötigen, die C95400-Aluminiumbronzebuchse ist eine zuverlässige und kostengünstige Lösung zur Verbesserung der Leistung und Haltbarkeit Ihrer mechanischen Systeme. Ihre einzigartige Kombination aus Eigenschaften und Vielseitigkeit macht sie zu einer beliebten Wahl für verschiedene industrielle Anwendungen.
Graphitimprägniertes Messing
C95400* Aluminiumbronze: C954 Aluminiumbronze-Lager...
Kupferlegierung, gerade, dünnwandig
| Teilenummer | M | MPBZ | MPBZU | |||||||||||||||||||||
| Typ | DF7 | Dm6 (*1) |
Dicke (N) | *Rotationsstoppschraube (Referenz) | Dm6 (*1) |
Dicke (N) | ||||||||||||||||||
| MPBZ MPBZU *L-Maße in ( ) sind nur für MPBZ verfügbar. |
5 | +0,022 +0,010 |
8 | (9) | 10 | 12 | (15) | 9 | 2 | M4x8 | 7 | 1 | ||||||||||||
| 6 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | (20) | 10 | 8 | ||||||||||||||
| 8 | +0,028 +0,013 |
8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | (25) | 12 | 10 | ||||||||||||
| 10 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | 14 | 12 | ||||||||||||
| 12 | +0,034 +0,016 |
(8) | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 18 | 3 | 15 | 1.5 | ||||||||
| 13 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 19 | 16 | ||||||||||||
| 15 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 21 | 18 | |||||||||||
| 16 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 22 | 20 | 2 | ||||||||||
| 18 | (9) | (10) | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 24 | M5x8 | 22 | ||||||||||
| 20 | +0,041 +0,020 |
(9) | (10) | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 28 | 4 | 24 | |||||||
| 20A | (9) | (10) | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | 30 | 5 | - | |||||||||
| 25 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 33 | 4 | 29 | ||||||||||
| 25A | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | (60) | 35 | 5 | - | ||||||||||
| 30 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 38 | 4 | M6x16 | 34 | ||||||||
| 35 | +0,050 +0,025 |
20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 44 | 4.5 | 40 | 2.5 | |||||||||||
| 40 | 20 | 25 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 50 | 5 | 45 | ||||||||||||
| 50 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 62 | 6 | M8x16 | 55 | |||||||||||||
| 60 | +0,060 +0,030 |
(50) | (60) | (70) | (80) | 75 | 7.5 | - | - | |||||||||||||||
| 80 | (60) | (70) | (80) | 96 | 8 | - | - | |||||||||||||||||
| 100 | +0,071 +0,036 |
(80) | (100) | 120 | 10 | - | - | |||||||||||||||||
Wir machen ständige Fortschritte auf dem Gebiet der Gleitlager, einschließlich der praktischen Anwendung von Verbundwerkstoffen und so
Deckelschmiermittel.
Diese werden als ölfreie Buchsen bezeichnet, da keine externe Schmierung erforderlich ist. Ölfreie Lager haben ein Trockenschmiermittel, das in das Grundmetall komprimiert ist.
Im Moment der Reibungsbewegung bilden Partikel fester Schmierstoffe winzige Schmiermembranen auf der Oberfläche des bewegten Teils.
Viiplus ist Marktführer für hochwertige Aluminiumbronzen
Auf Bestellung gefertigte C954-Aluminiumbronzebuchse – „Made in China“
Aluminiumbronze ist die Standardlegierung auf Kupferbasis mit der höchsten Festigkeit.
| Tabelle der Materialzusammensetzung und -eigenschaften | |||||||||||
| Grad | Bronzelegierungsmaterial | ||||||||||
| Material | CuZn25A15Mn4Fe3 | CuSn5Pb5Zn5 | CuAI10Ni5Fe5 | CuSn12 | |||||||
| Dichte | 8 | 8.9 | 7.8 | 8.9 | |||||||
| HB-Härte | >210 | >70 | >150 | >95 | |||||||
| N/mm² Zugfestigkeit |
>750 | >200 | >600 | >260 | |||||||
| N/mm² Streckgrenze | >450 | >90 | >260 | >150 | |||||||
| % Verlängerung |
>12 | >15 | >10 | >8 | |||||||
| Koeffizient lineare Expansion | 1,9 x 10-5/C | 1,8 x 10-5/C | 1,6 × 10-5/℃ | 1,8 × 10-5/℃ | |||||||
| ℃ Max.Temp. |
-40～+300 | -40 bis +400 | -40～+400 | 40～+400 | |||||||
| N/mm² Max. Belastung |
100 | 60 | 50 | 70 | |||||||
| m/mm Max. Beladung (trocken) |
15 | 10 | 20 | 10 | |||||||
| N/mm²*m/mm Max.PV (Schmierung) |
200 | 60 | 60 | 80 | |||||||
| 300N/mm² Kopressionsverformung |
<0,01 mm | <0,05 mm | <0,04 mm | <0,05 mm | |||||||
Höchste Stärke StandardgrößeC95400AluminiumbronzeGraphitverstopfter Flansch
Bronzegusshülsenbuchsen für Bagger und Müllwagen, Buchsenlager, Bronzebuchsen für Industrieroboter, Bronzehülsen für Spritzgussmaschinen,
Bronzebuchsen für Schildvortriebsmaschinen, Bronzelager für Stauwehre, Bronzebuchsen für Wasserturbinen für Wasserkraft, Bronzebuchsen für Wasserventile und mehr.
Hochwertige selbstschmierende Lager zu wettbewerbsfähigen Preisen. Hochwertige Produkte aus China. SGS-geprüfte Lieferanten. Führendes B2B-Portal.
C95400 CuAl10Fe3-Aluminiumbronze ist die am häufigsten verwendete Aluminiumbronze und wird an vielen Stellen mit hoher Belastung und hohem Verschleiß eingesetzt.
Gute Zugfestigkeit, Duktilität, Schweißbarkeit und Ermüdungsbeständigkeit.
Typische Anwendungen sind Schneckengetriebe, Buchsen, Pumpenkomponenten und Lager.
Aluminiumbronzebuchse C95400 Aluminiumbronze, auch bekannt als C954, ist die beliebteste Allzweck-Aluminiumbronzelegierung.
Es bietet eine hohe Streckgrenze und Zugfestigkeit, gute Duktilität, Schweißbarkeit und außergewöhnliche Beständigkeit gegen Verschleiß, Ermüdung und Verformung bei Stößen oder Überlastung.
C95400-Aluminiumbronze ist eine zähe, harte Aluminiumbronze, die Verschleiß, Abrieb und Verformung unter hoher Druckbelastung widersteht.
In Kombination mit verschiedenen Metallen verlängert C95400-Aluminiumbronze die Lebensdauer von Teilen, senkt die Wartungskosten und verringert Reibung, Verschleiß und Scheuern.
Wir produzieren C95400, C95500 und C95900 in Standardgrößen für Rund-, Rohr- und Rechtecke. Aluminium, in Verbindung mit Eisen und Nickel in C95500,
wirkt in diesen Legierungen als Verstärkung. Alle Aluminiumbronzen können wärmebehandelt werden, wodurch die Zugfestigkeit weiter erhöht wird.
| Kupferlegierung Nr. | Cu% | Pb% | Sn% | Zn% | Fe% | P% | Ni% | Al% | Bi% | Mn% | S% | Sb% | Si% |
| C89325 | 84.00-88.00 | 0,1 | 9.00-11.00 | 1 | 0,15 | 0,1 | 1.003 | 0,005 | 2,70-3,70 | 0,08 | 0,5 | 0,005 | |
| C89831 | 87.00-91.00 | 0,1 | 2,70-3,70 | 2,00-4,00 | 0,3 | 0,05 | 1.003 | 0,005 | 2,70-3,70 | 0,08 | 0,25 | 0,005 | |
| C89833 | 86.00-91.00 | 0,09 | 4.00-6.00 | 2.00-6.00 | 0,3 | 0,05 | 1.003 | 0,005 | 1,70-2,70 | 0,08 | 0,25 | 0,005 | |
| C89835* | 85,00-89,00 | 0,09 | 6.00-7.50 | 2,00-4,00 | 0,2 | 0,1 | 1.003 | 0,005 | 1,70-2,70 | 0,08 | 0,35 | 0,005 | |
| C89844 | 83.00-86.00 | 0,2 | 3.00-5.00 | 7.00-10.00 | 0,3 | 0,05 | 1.003 | 0,005 | 2,00-4,00 | 0,08 | 0,25 | 0,005 | |
| C90300* | 86.00-89.001 | 0,3 | 7.50-9.00 | 3.00-5.00 | 0,2 | 0,052 | 1.003 | 0,005 | 0,05 | 0,2 | 0,005 | ||
| C90800 | 85,00-90,001 | 0,25 | 11.00-13.00 | 0,25 | 0,15 | 0,302 | 0,503 | 0,005 | 0,05 | 0,2 | 0,005 | ||
| C90810 | 1. Bemerkung | 0,25 | 11.00-13.00 | 0,3 | 0,15 | 0,15–0,802 | 0,503 | 0,005 | 0,05 | 0,2 | 0,005 | ||
| C95400* | 83,00 Min. | 3.00-5.00 | 1.503 | 10.00-11.50 | 0,5 | ||||||||
| C95500* | 78,00 Min. | 3.00-5.00 | 3,00-5,503 | 10.00-11.50 | 3.5 | ||||||||
| C95900* | Bem. | 3.00-5.00 | 0,503 | 12.00-13.50 | 1.5 |
*Standardmäßig vorrätige Legierung. 1Bei der Bestimmung des Cu-Mindestwerts kann Cu als Cu + Ni berechnet werden. 2Bei Stranggussteilen beträgt P maximal 1,5 %.
3Ni-Wert beinhaltet Co. Hinweis: Sofern nicht anders angegeben, stellen Einzelwerte Maximalwerte dar.
| Zugfestigkeit (min) | Streckgrenze (bei mindestens 0,5 % Dehnung unter Last) | Dehnung (in 2 Zoll oder 50 mm min., %) | Brinellhärte (min) | ||
| Ksi | MPa | Ksi | MPa | ||
| 85 | 485 | 32 | 195 | 12 | 170 |
| Schmelzpunkt - Liquidus | 1038 °C |
| Schmelzpunkt - Solidus | 1027 °C |
| Dichte | 7,45 g/cm3 bei 20 °C |
| Spezifisches Gewicht | 7.45 |
| Elektrische Leitfähigkeit | 0,075 MegaSiemens/cm bei 20 °C |
| Wärmeleitfähigkeit | 58,7 W/m bei 20 °C |
| Wärmeausdehnungskoeffizient 68-572 | 15,5 · 10-6 pro °C (20-300 °C) |
| Spezifische Wärmekapazität | 419 J/kg bei 20 °C |
| Elastizitätsmodul bei Zug | 107000 MPa |
| Magnetische Permeabilität* | 1.27 |
| Magnetische Permeabilität** | 1.2 |
Suche nach Bronzebuchsenmaterial (Produktauswahl)Sie können ein Produkt aus Bronzelagermaterial auswählen und ein Angebot erhalten.
Hersteller von Buchsen aus Aluminiumbronze C95400, die kontinuierlich gegossen werden.
Viiplus Metall-Polymer-Verbundlager-Lagerbuchsenprodukte sind der führende inländische chinesische Hersteller von Gleitlagerprodukten und -erzeugnissen.
Viiplus hat sich auf die Herstellung hochwertiger Guss- und Metallprodukte spezialisiert.
Dadurch haben wir uns den Ruf erworben, die Kundenanforderungen hinsichtlich Zuverlässigkeit, Verfügbarkeit und Wert zu erfüllen.
Aluminiumbronze ist die hochfeste Standardlegierung auf Kupferbasis. Geeignet für Umgebungen mit hohen Temperaturen, um Selbstschmierung zu erreichen.
VIIPLUS produziert C95400, Aluminiumbronzebuchsen als standardmäßig vorrätige Lager in Standardgrößen von Hülsenbuchsen.
Aluminium wirkt in Verbindung mit Eisen und Nickel in C954 als Verstärkungsmittel in diesen Legierungen.
Alle Buchsen aus Aluminiumbronze können wärmebehandelt werden, wodurch die Zugfestigkeit weiter erhöht wird.
✔ Standardmäßig vorrätige Bronze-Hülsenbuchsen mit Graphitprodukt
Buchsen aus Gussbronze

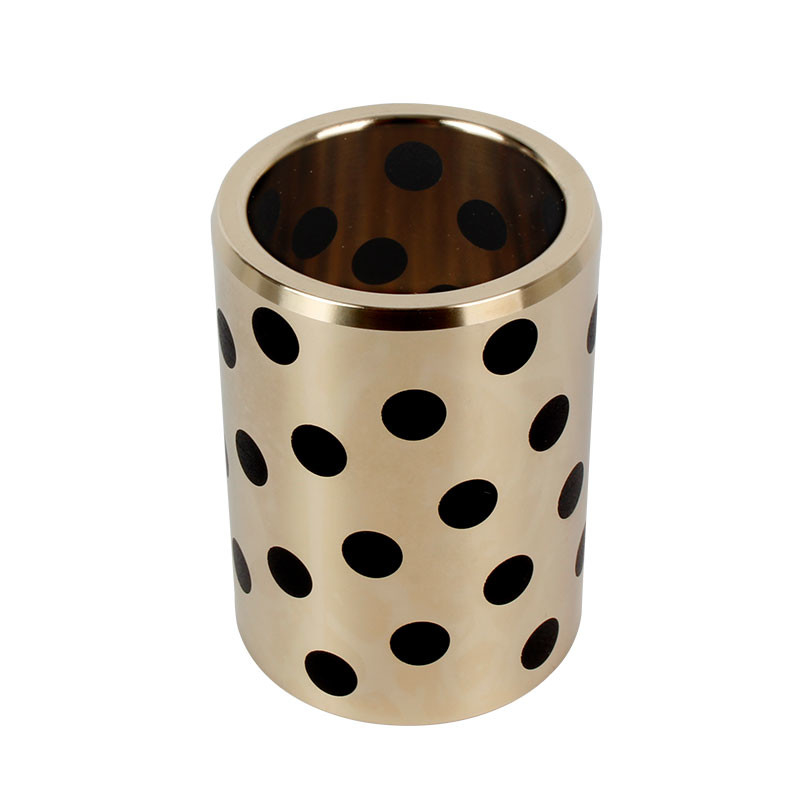

Die C95400-Aluminiumbronze-Buchse mit Graphit ist ein selbstschmierendes Lager auf Kupferbasis für Anwendungen mit hoher Belastung, in das feste Schmierstoffstopfen eingebettet sind.
C95400 Aluminiumbronzebuchse Merkmale
Die selbstschmierenden, mit Graphit verschlossenen Bronzehülsenbuchsen werden aus kontinuierlich gegossenen Bronzestangen hergestellt.
Anschließend werden sie gefräst und mit Stopfen auf der Basis von Festschmierstoffen aus Graphit verschlossen.
Bronzebuchsen
Als Grundmaterial wird eine hochfeste Kupferlegierung verwendet. Je nach den Bedingungen der Bearbeitung wird ein bestimmter Anteil der Bohrung in der Arbeitsfläche eingefüllt und ein Festschmierstoff eingebracht.
Hochfeste Kupferlegierungen sorgen für eine hohe Tragfähigkeit und der Festschmierstoff kann eine geringere Reibung erzeugen. Unter trockenen Bedingungen entwickeln wir....
Selbstschmierende Lager aus massiver Bronzemetallic mit Flansch
Kupfergussbronzelager / Flanschbronzelager
VSB-50 Flanschbronzebuchsen
Lagerbuchsenhülse Messinglagerhülse Messinghülse Buchse Buchsenhülse
1. Kann über einen langen Zeitraum ohne Öl arbeiten
2. Extrem hohe Belastbarkeit, guter Verschleißschutz und geringere Reibung
3. Besonders geeignet für niedrige Drehzahlen und hohe Belastungen
4. Geeignet für Hin- und Herbewegungen, Schwingungen oder intermittierende Bewegungen, bei denen sich nur schwer ein Ölfilm bilden kann
5. Gute chemische Beständigkeit und Korrosionsschutzeigenschaften
6. Kann in einem weiten Temperaturbereich von -40 °C bis +300 °C verwendet werden.
Das Flanschmaterial VSB-50 besteht aus robustem Metall auf Bronzegussbasis mit eingebetteten speziellen Festschmierstoffen.
Das Grundmetall hält hohen Belastungen stand und die Festschmierstoffe sorgen für die Selbstschmierung.
Das Lager zeigtHervorragende Leistung ohne Vorschmierung unter Bedingungen extrem hoher/niedriger Temperaturen bei niedriger Geschwindigkeit.
Dieses Material bietet eine wartungsfreie Lagerlösung, insbesondere bei hoher Belastung und intermittierender oder oszillierender Bewegung.
|
Grad |
50# |
50S1 |
50S2 |
50S3 |
650S5 |
|
Material |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAI10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
|
Dichte |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
Härte |
≥210 |
≥70 |
≥150 |
≥75 |
≥235 |
|
Zugfestigkeit |
≥750 |
≥250 |
≥500 |
≥270 |
≥800 |
|
Streckgrenze |
≥450 |
≥90 |
≥260 |
≥150 |
≥450 |
|
Verlängerung |
≥12 |
≥13 |
≥10 |
≥5 |
≥8 |
|
Linearer Ausdehnungskoeffizient |
1,9×10-5/℃ |
1,8×10-5/℃ |
1,6×10-5/℃ |
1,8×10-5/℃ |
1,9×10-5/℃ |
|
Max.Temp. |
-40 ~ + 300 ℃ |
-40 ~ +400 ℃ |
-40 ~ +400 ℃ |
-40 ~ +400 ℃ |
-40 ~ + 300 ℃ |
|
Max. dynamische Belastung |
100 |
60 |
50 |
70 |
120 |
|
Max. Geschwindigkeit (trocken) |
15 |
10 |
20 |
10 |
15 |
|
N/mm²*m/s (Schmierung) |
200 |
60 |
60 |
80 |
200 |
|
Druckverformung |
< 0,01 mm |
< 0,05 mm |
< 0,04 mm |
< 0,05 mm |
< 0,005 mm |
|
Produkt-Nr. |
Chemische Zusammensetzungen |
||||||||
|
VSB-50 |
Cu |
Zn |
Al |
Fe |
Mn |
Si |
Ni |
Sn |
Pb |
|
60 bis 66 |
22 bis 28 |
5,0 ~ 8,0 |
2,0 bis 4,0 |
2,5 ~ 5,0 |
<0,1 |
<0,5 |
<0,2 |
<0,2 |
|
Lagerformen in Standardabmessungen erhältlich
· Zylinderbuchsen
· Bundbuchsen
· Gleitplatten
Lagerformen nach Maß:
Standardformen in Sonderabmessungen, Anlaufscheiben, Anlaufscheiben mit Bund, Lagerschalen, Sonderformen durch Stanzen oder Tiefziehen, kundenspezifische Lagerkonstruktionen
Allgemeine Industriemaschinen und Schwerindustrieanlagen.
Werkzeug-/Formenbau
Wir bieten alle Arten von selbstschmierenden Gleitblöcken, Führungshülsen, Keilen und anderen Produkten für Autoreifenformen, Spritzgussformen und Stanzwerkzeuge.
Kundengröße der Bronzebuchsen
Kontaktieren Sie uns gerne!
Die Entwicklung des VIIPLUS zur Untersuchung neuer Materialien und neuer Gleitlagerprodukte
