| Markenbezeichnung: | REPLACE OILLESS BEARINGS |
| Modellnummer: | ANGEFLANSCHTER EINFACHER BUCHSENÄRMEL |
| MOQ: | Verhandelbar |
| Preis: | Competitively Priced vs POM, Provides Lubricating Bush |
| Zahlungsbedingungen: | TT IM VORAUS Western Union |
| Versorgungsfähigkeit: | Angeflanschte Bronzebuchsen, Bronzedruckscheiben, Selbst, der Bronzebuchsen schmiert |

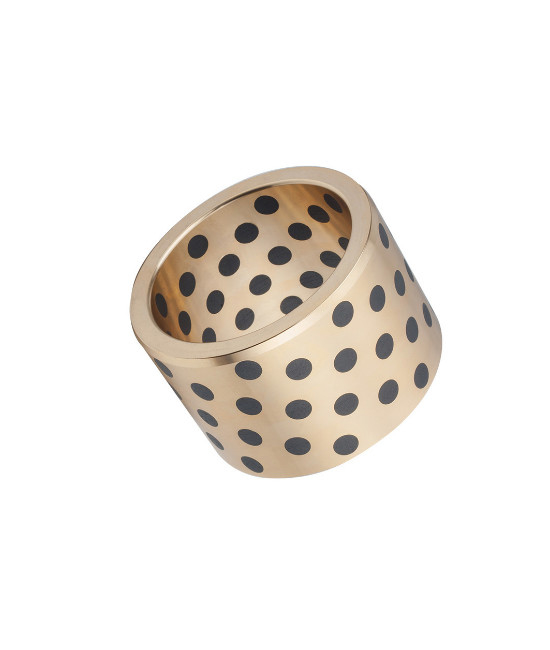

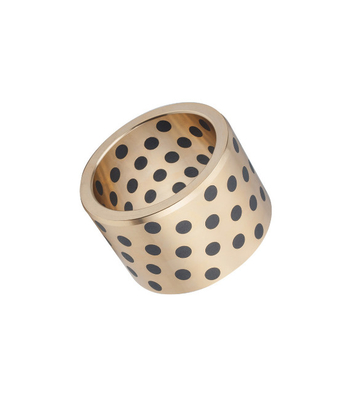

Das C86300 430B Mangangussbronze-Flanschgraphit-Buchsenlager mit Plattenölnuten ist ein Hochleistungsbauteil für anspruchsvolle Anwendungen. Es besteht aus C86300 Mangangussbronze und bietet hervorragende Verschleißfestigkeit und Haltbarkeit. Das Flanschdesign sorgt für zusätzliche Stabilität und Unterstützung, während der Graphiteinsatz die Schmiereigenschaften des Lagers weiter verbessert und die Reibung verringert. Die Plattenölnuten verteilen das Schmiermittel effektiv und sorgen so für eine gleichbleibende und zuverlässige Leistung. Dieses Buchsenlager eignet sich für eine Vielzahl von Industrieanwendungen, darunter Maschinen, Kraftübertragung und mehr.
VIIPLUS INTERNATIONAL fertigt erstklassige Bronze verstopfte Graphitbuchsenhttps://viiplus.comzu Bergbaubetrieben in China. Mit Qualität und Präzision finden Sie auch unsereselbstschmierende Lager und Gleitlager, Bronzebuchsenmit der gleichen Robustheit und den technischen Eigenschaften, die Sie erwarten würden. Mit außergewöhnlicher Passform und Haltbarkeit aufGraphitbronzebuchsen, erwarten Sie beispiellose Betriebsstunden Ihrer Maschine.BRonze-Buchsenhersteller-Katalog online
Hier haben Sie Zugriff auf die aktuellsten Downloads. Klicken Sie auf dasBuchsen aus massiver Bronze mit verstopften Graphitbuchsen.pdf …Klicken Sie auf das Katalogsymbol, um die Datei anzuzeigen und die Katalogdatei für selbstschmierende Buchsenlager herunterzuladen.
| Chemische Anforderungen | ||||||||||||
| Kupfer Legierung UNS-Nr. |
Zusammensetzung, % max., sofern nicht anders angegeben | |||||||||||
| Nickel | ||||||||||||
| Kupfer | Zinn | Führen | Zink | Eisen | Einschließlich | Aluminium | Mangan | Antimon | Schwefel | Phosphor | Silizium | |
| Kobalt | ||||||||||||
| C86300 | 60,0–66,0 | 0,20 | 0,20 | 22,0–28,0 | 2,0–4,0 | 1.0A | 5,0–7,5 | 2,5–5,0 | ... | ... | ... | ... |
| C90500 | 86,0–89,0 | 9,0–11,0 | 0,30 | 1,0–3,0 | 0,20 | 1.0A | 0,005 | ... | 0,20 | 0,05 | 0,05B | 0,005 |
| C91100 | 82,0–85,0 | 15,0–17,0 | 0,25 | 0,25 | 0,25 | 0,50A | 0,005 | ... | 0,20 | 0,05 | 1.0B | 0,005 |
| C91300 | 79,0–82,0 | 18,0–20,0 | 0,25 | 0,25 | 0,25 | 0,50A | 0,005 | ... | 0,20 | 0,05 | 1.0B | 0,005 |
| C93700 | 78,0–82,0 | 9,0–11,0 | 8,0–11,0 | 0,8 | 0,7C | 0,50A | 0,005 | ... | 0,50 | 0,08 | 0,10B | 0,005 |
| A Bei der Bestimmung des Kupferminimums kann Kupfer als Kupfer plus Nickel berechnet werden. | ||||||||||||
| B Bei Stranggussteilen darf der Phosphorgehalt maximal 1,5 % betragen. | ||||||||||||
| C Bei Verwendung für Stahlträger darf der Eisenanteil maximal 0,35 % betragen. | ||||||||||||

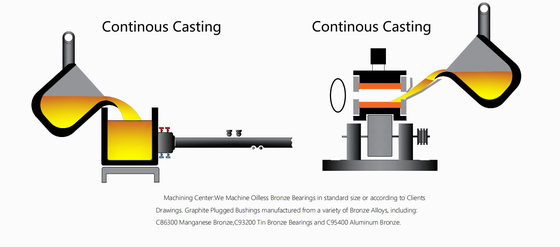

Stranggießen ist ein fortschrittliches Gießverfahren, bei dem geschmolzenes Metall kontinuierlich in eine spezielle Metallform, eine sogenannte Kokille, gegossen wird. Der erstarrte (umhüllte) Guss wird kontinuierlich aus dem anderen Ende der Kokille herausgezogen. Die Entwicklung des Stranggießens ist ein wichtiges Mittel zur Optimierung der Struktur der chinesischen Metallurgieindustrie. Sie wird die geringe Effizienz und den hohen Verbrauch der chinesischen Metallmaterialproduktion grundlegend verändern und die Entwicklung der Produktstruktur in Richtung Spezialisierung fördern. Die Entwicklung fortschrittlicher Stranggießtechnologien wie nahezu fertiges Stranggießen, Einkristall-Stranggießen, hocheffizientes Stranggießen und Heißbeschicken von Stranggussknüppeln wird sehr aktiv sein und die Entwicklung einer Reihe neuer Materialien fördern.
Schleudergießen ist eine Technik und Methode, bei der flüssiges Metall in eine schnell rotierende Form gegossen wird, um die Form zu füllen und ein Gussstück zu formen. Durch die Zentrifugalbewegung kann das flüssige Metall die Form radial gut füllen und die freie Oberfläche des Gussstücks bilden. Es können zylindrische Innenlöcher ohne Kern erhalten werden. Hilft, Gase und Einschlüsse aus flüssigen Metallen zu entfernen. Beeinflusst den Kristallisationsprozess von Metall und verbessert so die mechanischen und physikalischen Eigenschaften von Gussstücken.
mit fester Graphitschmierung. Verschiedene Materialspezifikationen, Standard- und Sonderformen sind ebenfalls erhältlich.
– Wartungsfrei (selbstschmierend)
– Geeignet für Schwerlastanwendungen
– Hält extremen Temperaturen stand
– Lange Lebensdauer
– Kann über einen langen Zeitraum ohne Öl arbeiten
– Extrem hohe Belastbarkeit, guter Verschleißschutz und geringe Reibung
– Besonders geeignet für niedrige Drehzahlen und hohe Belastungen
– Geeignet für Hin- und Herbewegungen, Schwingungen oder intermittierende Bewegungen, bei denen sich nur schwer ein Ölfilm bilden kann
– Gute chemische Beständigkeit und Korrosionsschutzeigenschaften
– Kann in einem weiten Temperaturbereich von -40℃ bis +300℃ verwendet werden

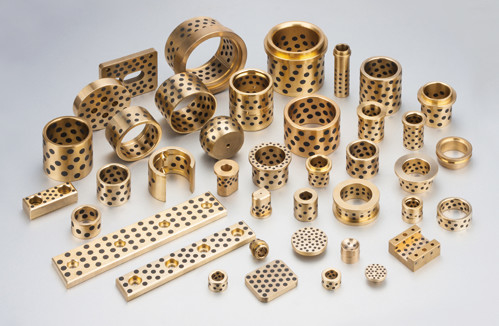

Lagerformen nach Maß:
Gerade Buchsen
Bundbuchsen
Verschleißplatten
Anlaufscheibe
Bronze ohne Graphit
Bronze mit Graphit
Custom Bushing:Sonderteile nach
ISO-, DIN- oder Kundenausführung, Sonderlegierungen.
Selbstschmierende Buchsen für den Einsatz in Matrizensätzen, Metallstanzwerkzeugen, Formen, Spezialmaschinen und Schwermaschinen aller Art.
Diese Art von Gleitlagern und -buchsen C86300 kann in trockenen, heißen, korrosiven, wässrigen oder anderen chemischen Umgebungen eingesetzt werden, wenn kein Öl eingeleitet werden kann. Sie werden häufig in der Automobilindustrie, im Wasserbau, in Staudämmen, in der Kunststoffindustrie, in Gießereien, in Stahlwalzen in der Metallurgieindustrie, in Mineralmaschinen, in Schiffen, Turbogeneratoren, Hydraulikturbinen und Spritzgussmaschinen verwendet.Hydraulikzylinder, Flanschlager aus BronzegussMit Festschmierstoff Produkte werden häufig in Stranggussmaschinen, Bergbaumaschinen, Schiffen, Gasturbinen usw. verwendet.
| Artikelnummer | VSB-JDB (600#) | VSB-JDB (600#S1) | VSB-JDB (600#S2) | VSB-JDB (600#S3) | VSB-JDB (600#S4) | VSB-JDB (HT250) | VSB-JDB (Gcr15) |
|---|---|---|---|---|---|---|---|
| Chemische Zusammensetzung | CuZn25Al5Mn3Fe3 | CuZn25Al5Mn3Fe3 | CuAl9Fe4Ni4Mn2 | CuSn5Pb5Zn5 | CuSn12 | HT250 | Gcr15 |
| Dichte(g/cm³) | 8,0 | 8,0 | 8,5 | 8.9 | 9.05 | 7.3 | 7.8 |
| Härte(HB) | ＞210 | ＞250 | ＞150 | ＞70 | ＞80 | ＞190 | HRC＞58 |
| Zugfestigkeit (N/mm²) | ＞750 | ＞800 | ＞800 | ＞200 | ＞260 | ＞250 | ＞1500 |
|
Dehnung (%) |
＞12 | ＞8 | ＞15 | ＞10 | ＞8 | ＞5 | ＞15 |
| Linearer Ausdehnungskoeffizient | 1.9 | 1.9 | 1.9 | 1.8 | 1.8 | 1.0 | 1.1 |
| Betriebstemperatur(℃) | -40 bis +300 | -40 bis +150 | -40 bis +400 | -40 bis +400 | -40 bis +400 | -40 bis +400 | -40 bis +400 |
| Maximale dynamische Belastung(N/mm²) | 100 | 120 | 150 | 60 | 70 | 80 | 200 |
| Maximale Lineargeschwindigkeit (m/min) | 15 | 15 | 20 | 10 | 10 | 8 | 5 |
| Maximaler PV-Wert Schmierung (N/mm²*m/min) |
200 | 200 | 60 | 60 | 80 | 40 | 150 |
| Betrag der bleibenden Druckverformung 300N/mm² |
＜0,01 | ＜0,005 | ＜0,04 | ＜0,05 | ＜0,05 | ＜0,015 | ＜0,002 |
| gerade Ärmel | ||
| D | D | M |
| 8 | 4 | 12 |
| 10 | 5 | 15 |
| 12 | 6 | 19 |
| 15 | 8S | 17 |
| 15 | 8 | 24 |
| 19 | 10 | 29 |
| 21 | 12 | 30 |
| 23 | 13 | 32 |
| 28 | 16 | 37 |
| 32 | 20 | 42 |
| 40 | 25 | 59 |
| 45 | 30 | 64 |
| 52 | 35 | 70 |
| 60 | 40 | 80 |
| 80 | 50 | 100 |
| 90 | 60 | 110 |
| verlängerter gerader Ärmel | ||
| D | D | M |
| 8 | 4 | 23 |
| 10 | 5 | 29 |
| 12 | 6 | 35 |
| 15 | 8 | 45 |
| 19 | 10 | 55 |
| 21 | 12 | 57 |
| 23 | 13 | 61 |
| 28 | 16 | 70 |
| 32 | 20 | 80 |
| 40 | 25 | 112 |
| 45 | 30 | 123 |
| 52 | 35 | 135 |
| 60 | 40 | 154 |
| 80 | 50 | 192 |
| 90 | 60 | 211 |
VIIPLUS bietet eine komplette Linie von GussBronzelager Ölnuten und Fettnutenund Gleitplatten.Gleitlager aus Bronzeguss, Flanschlager, und Sonderteile sind mit Öl- oder Fettnuten erhältlich. Wartungsfreie, selbstschmierende Bronzelager mit graphitgefüllten Nuten oder Graphitstopfen sind erhältlich.
C86300 Bronzebuchsen und Gussbronzeprodukte / Hersteller aus China - selbstschmierende Lager - Standardkomponenten
Hülse und Flanschbronzebuchse für metallurgische Maschinen.Bergbaumaschinen, Spritzgussmaschinen, Schiffbau, Luft- und Raumfahrt, Marine, Turbinen, Gasturbinen, Automobil-Stanzformindustrie usw.
Flanschlagerformen nach Maß: Standardformen in Sondermaßen, Anlaufscheiben, Flanschanlaufscheiben, Lagerhalbschalen, Sonderformen durch Stanzen oder Tiefziehen, kundenspezifische Lagerkonstruktionen
Manganbronze-Gtraphitbronze-Buchsen, wie C86300 Bronzebuchsen STANDARD, Anwendung unter sehr hohen Belastungen und Geschwindigkeiten. Gleitlageranwendungen erfordern jedoch eine zuverlässige Schmierung. Neben hervorragenden mechanischen Eigenschaften weisen diese Legierungen eine gute Korrosionsbeständigkeit auf. C86300 besteht aus Die Kombination von Kupfer, Mangan, Aluminium und Eisen in C86300 erhöht seine Zugfestigkeit.
o über 110.000 KSI.
Mit Graphit verschlossene Gussbronze, selbstschmierend für höhere Temperaturen und schwerere Lasten. Mit Graphit verschlossene Gussbronze, selbstschmierend für höhere Temperaturen und schwerere Lasten.
Beschreibung:C86300BronzeSelbstschmierende Lagermit eingebauten Graphitstopfen Hochfeste Messinggleitlager. Eine Vielzahl von Legierungen, die aus mehr als zwei Elementen bestehen, wird genanntSondermessing.Zum Beispiel aus Aluminium, Blei, Zinn, Mangan, Nickel, Eisen, Silizium-Kupfer-Legierungen, hochfestes gelbes Kupfer ist eine davon. Hohe Festigkeit und Härte, hohe Beständigkeit gegen chemische Korrosion.
VIIPLUSLAGER AUS CHINA-GRAPHIT-BRONZEist ein selbstschmierendes Lager auf Kupferbasis für Anwendungen mit hoher Belastung, in das feste Schmierstoffstopfen eingebettet sind.
VIIPLUS bietet fachkundige Technik, Entwurf, Herstellung und Unterstützungsdienste für selbstschmierende Lagerlösungen an. Unser erfahrenes Team von Ingenieuren und erfahrenen Handwerkern liefert durchweg überlegene Produkte und erfüllt die Kundenanforderungen aller Arten von Industrie. Wir bemühen uns, die Zeitplanerwartungen unserer Kunden zu erfüllen oder zu übertreffen, indem wir durchweg unsere Buchsenprodukte und -dienstleistungen rechtzeitig liefern.
Material:CuZn25Al5Mn4Fe3
| Massivbuchse, Bronze mit eingebetteten Schmiernippeln, DIN 1850/ISO 4379, wartungsfrei | |||
| TECHNISCHE DETAILS | |||
| Spezifische Tragzahl statisch | 150 [N/mm2] | Temperaturbelastung | - 100 [°C] bis + 300 [°C] |
| Spezifische Tragzahl dynamisch | 100 [N/mm2] | ||
| Gleitgeschwindigkeit | ≤ 0,3 bis 1,0 [m/s] | Max. PV-Wert | 1,5 [N/mm² x m/s] |
| Reibungswert | 0,03 [µ] bis 0,2 [µ] geschmiert/trocken | Härte | 190-220 HB |
| MATERIALIEN | |||
| Trägermaterial | CuZn25Al5 | Andere häufig verwendete Bronzelegierungen | CuAl10Ni, CuSn12Pb, CuSn7ZnPb |
| Gleitschicht | Festschmierstoffoberfläche: ca. 25-30% | ||
| TOLERANZDETAILS | |||
| Gehäuse Ø | H7 | Wellentoleranz | f7 oder h6 |
| Buchsen-Innen-Ø nach Montage | Bitte wenden Sie sich an unsere Vertriebsingenieure. Standardtoleranz: r6 oder E7 | ||
| Schaftmaterial | |||
| Die Schafthärte sollte mindestens 70–100 HB höher sein als die Bronzelegierung. | |||
| Oberflächenrauheit ≤ Ra 0,8 | |||
| EIGENSCHAFTEN | |||
| Es erfüllt höchste Betriebsansprüche und ist für Stoßbelastungen geeignet. Je nach Legierung ist es korrosionsbeständig und zudem hochverschleißfest und weist eine lange Lebensdauer auf. | |||
| ANWENDUNGSBEREICH | |||
| Kräne, Bergbaumaschinen, Baumaschinen, Offshore- und Marineanwendungen, Stahlwerke, Wasserkraft und Wassermechanik | |||
| WARTUNG | |||
| Es handelt sich um ein wartungsfreies Lagermaterial, allerdings ist zum Einlaufen eine Erstbefettung zwingend erforderlich. Es sollte ein alterungsbeständiges Lithiumfett verwendet werden. | |||
| MONTAGETIPP | |||
| Gehäuse | Fase min. 1,5 mm x 15-45°, für einfache Buchsenausrichtung | ||
| Welle | Fase 5 mm x 15°, zum einfachen Einführen der Welle | ||
| Bei kleineren Durchmessern sollte der Außendurchmesser vor dem Einpressen gefettet werden. | |||
| Bei größeren Durchmessern sollte Trockeneis zum Gefrierpassen verwendet werden. | |||
VSB-50Festschmierstofflagerwird durch Verfestigung von Messing hergestellt, das gute physikalische Eigenschaften und gute Gießeigenschaften aufweist. Darüber hinaus ist das Messingmaterial in Luft, Süßwasser und Meerwasser ziemlich korrosionsbeständig. Die Oberfläche ist regelmäßig und fein mit Buchsen bearbeitet, in die ein bestimmtes Festschmiermittel eingefüllt ist. Das Produkt wird häufig in aufeinanderfolgenden Gieß- und Walzmaschinen, Bergbaugeräten, Schiffen, Dampfmaschinen usw. verwendet. Festschmierstoff-Gusslagerbuchsen aus Aluminiumbronze.
|
Grad |
50# |
50S1 |
50S2 |
50S3 |
650S5 |
|
Material |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAI10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
|
Dichte |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
Härte |
≥210 |
≥70 |
≥150 |
≥75 |
≥235 |
|
Zugfestigkeit |
≥750 |
≥250 |
≥500 |
≥270 |
≥800 |
|
Streckgrenze |
≥450 |
≥90 |
≥260 |
≥150 |
≥450 |
|
Verlängerung |
≥12 |
≥13 |
≥10 |
≥5 |
≥8 |
|
Linearer Ausdehnungskoeffizient |
1,9×10-5/℃ |
1,8×10-5/℃ |
1,6×10-5/℃ |
1,8×10-5/℃ |
1,9×10-5/℃ |
|
Max.Temp. |
-40 ~ + 300 ℃ |
-40 ~ +400 ℃ |
-40 ~ +400 ℃ |
-40 ~ +400 ℃ |
-40 ~ + 300 ℃ |
|
Max. dynamische Belastung |
100 |
60 |
50 |
70 |
120 |
|
Max. Geschwindigkeit (trocken) |
15 |
10 |
20 |
10 |
15 |
|
N/mm²*m/s (Schmierung) |
200 |
60 |
60 |
80 |
200 |
|
Druckverformung |
< 0,01 mm |
< 0,05 mm |
< 0,04 mm |
< 0,05 mm |
< 0,005 mm |
|
Produkt-Nr. |
Chemische Zusammensetzungen |
||||||||
|
VSB-50 |
Cu |
Zn |
Al |
Fe |
Mn |
Si |
Ni |
Sn |
Pb |
|
60 bis 66 |
22 bis 28 |
5,0 ~ 8,0 |
2,0 bis 4,0 |
2,5 ~ 5,0 |
<0,1 |
<0,5 |
<0,2 |
<0,2 |
|
Sie haben Interesse an unseren Produkten? Fordern Sie ein Angebot an:tiffany@viiplus.com
