| Markenbezeichnung: | Bronze Groove Bearings |
| Modellnummer: | Gleitlagerkörper gedrehte Bronzebuchse |
| MOQ: | MATE-TO-ORDER GEWOHNHEITS-BUCHSEN |
| Preis: | Sliding Bronze Bearing Dimensions Tolerance,Stock Price |
| Zahlungsbedingungen: | T / T, |
| Versorgungsfähigkeit: | STANDARDtoleranz-BUCHSEN |

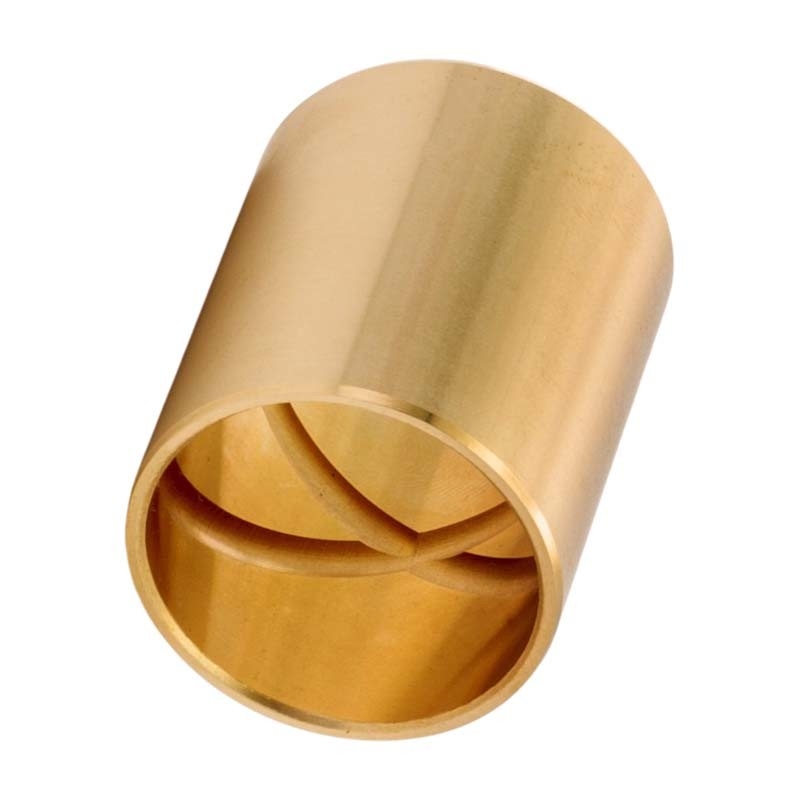

Das Bronze-RG10-Äquivalent ist eine Art gegossenes Bronze-Rillenlager, das eine hervorragende Verschleißfestigkeit und mechanische Eigenschaften bietet. Dieses Lager wird häufig in verschiedenen Industrieanwendungen eingesetzt, bei denen hohe Belastungen und Geschwindigkeiten auftreten.
Das in RG10-Lagern verwendete Gussbronzematerial bietet eine gute Korrosionsbeständigkeit und Haltbarkeit und sorgt so für zuverlässige Leistung auch in rauen Umgebungen. Das Rillendesign ermöglicht eine einfache Installation und einen einfachen Austausch, wodurch Wartungsaufwand und Ausfallzeiten reduziert werden.
Bei gleichwertigen oder vergleichbaren Lagern ist zu beachten, dass verschiedene Hersteller möglicherweise eigene spezifische Bezeichnungen und Materialzusammensetzungen für ähnliche Produkte haben. Bei der Suche nach einem Äquivalent zu Bronze RG10 empfiehlt es sich daher, sich an Lagerlieferanten oder -hersteller zu wenden, um eine geeignete Alternative zu finden, die Ihren spezifischen Anforderungen entspricht.
Insgesamt sind Bronze RG10 und seine Äquivalente zuverlässige und langlebige Lager, die für den Einsatz in einer Vielzahl industrieller Anwendungen geeignet sind. Ihre Konstruktion aus Gussbronze und das Rillendesign machen sie zu einer ausgezeichneten Wahl für die Bewältigung hoher Lasten und Geschwindigkeiten und bieten gleichzeitig einen reibungslosen und effizienten Betrieb.
Die Bronzelegierung Rg10 ist ein Gussbronzewerkstoff auf Zinnbasis, der aufgrund seiner hervorragenden Korrosionsbeständigkeit, Abriebfestigkeit und guten Bearbeitbarkeit häufig in Anwendungen wie Buchsen und Lagern verwendet wird. Nachfolgend finden Sie eine Zusammenfassung der entsprechenden Noten und zugehöriger Informationen basierend auf den Suchergebnissen:
Rg10-äquivalente Sorten
DIN-Norm: Rg10 ist unter DIN 17656 und DIN 17051115 klassifiziert.
Internationale Äquivalente:
BrO10TS2 (БрО10Ц2): Dies ist die russische Äquivalentsorte für Rg10, speziell für Zinngießbronzen11.
EN 1982: Rg10 wird in der europäischen Norm EN 1982 auch als CuSn10 bezeichnet, was auf eine Zusammensetzung aus 10 % Zinn und dem Rest Kupfer15 hinweist.
BS 1400: In britischen Standards entspricht Rg10 C9050015.
ASTM B 271: Rg10 entspricht CuSn10 gemäß ASTM-Standards15.
Anwendungen
Rg10 wird hauptsächlich für Maschinenteile wie Buchsen und Lager verwendet, insbesondere für solche, die unter statischer Belastung und normalen Temperaturen betrieben werden. Aufgrund seiner Eigenschaften eignet es sich für Anwendungen, die Haltbarkeit und Verschleißfestigkeit erfordern7.
Zusammensetzung und Eigenschaften
Primäre Zusammensetzung: Rg10 besteht typischerweise aus 10 % Zinn (Sn), der Rest ist Kupfer (Cu). Diese Zusammensetzung sorgt für ein ausgewogenes Verhältnis von Festigkeit, Korrosionsbeständigkeit und Bearbeitbarkeit15.
Zusätzliche Elemente: Einige Variationen können kleine Mengen Zink (Zn) oder Blei (Pb) enthalten, um bestimmte Eigenschaften wie Bearbeitbarkeit oder Verschleißfestigkeit zu verbessern15.
Herstellung und Standards
Produktion: Rg10 wird durch Gussverfahren hergestellt, insbesondere durch Schleuderguss, der für zylindrische oder hohle Komponenten wie Lager und Buchsen geeignet ist15.
Standards: Es entspricht mehreren internationalen Standards, darunter DIN, EN, BS und ASTM, und gewährleistet so seine Kompatibilität und Qualität in verschiedenen Regionen1115.
Gussbronze-Rillenlager VIIPLUS
C93700 (SAE64 CuSn10Pb10 RG10) Bronzebuchsen, Gusslager für schwere Lasten
C93700 (SAE64 CuSn10Pb10 RG10) Lager, hohe Belastbarkeit und korrosionsbeständig
Bleihaltige Zinnbronze-Legierungslager, selbstschmierende Bronzebuchse für die Landwirtschaft
Gängige Gusslager, enge Toleranzen und kostengünstige Lösungen
Sortiment und Spezifikationen für Kupferlegierungen, Katalog zum Online-Verkauf herunterladen
Sortiment und Spezifikationen für Kupferlegierungen
Gängige Gusslager (nicht proprietär) – Produktformen – Größenbereich
Lager aus bleihaltiger Zinnbronzelegierung
C92200, C92300, C92310, C92410, C92700, C92900, C93100, C93200, C93300, C93400, C93600, C93700, C93800, CuPb10Sn, CuPb15Sn, CuSn6Zn4Pb, CuSn7ZnPb, CuSnPbZn, Rg5, Rg7 BRONZELAGER
Katalog, Online-Verkauf, auf Bestellung aus China gefertigt. Standardgröße und kundenspezifischAbmessungen,Fordern Sie einen Online-Katalog an.
VIIPLUS bietet ein wachsendes Portfolio an technischen Bronzelagern undNutbronzebuchsenProdukte und Dienstleistungen, um die Industrie effizient und zuverlässig in Bewegung zu halten.
Hier haben Sie Zugriff auf die neuesten Downloads. Klicken Sie aufselbstschmierende Bronzebuchse für die Landwirtschaft.pdfKlicken Sie auf das Katalogsymbol, um die Datei anzuzeigen, und laden Sie die Katalogdatei für selbstschmierende Buchsenlager herunter.
| Chemische Anforderungen | ||||||||||||
| Kupfer Legierung UNS Nr. |
Zusammensetzung, % max, sofern nicht anders angegeben | |||||||||||
| Nickel | ||||||||||||
| Kupfer | Zinn | Führen | Zink | Eisen | Einschließlich | Aluminium | Mangan | Antimon | Schwefel | Phosphor | Silizium | |
| Kobalt | ||||||||||||
| C86300 | 60,0–66,0 | 0,20 | 0,20 | 22,0–28,0 | 2,0–4,0 | 1,0A | 5,0–7,5 | 2,5–5,0 | ... | ... | ... | ... |
| C90500 | 86,0–89,0 | 9,0–11,0 | 0,30 | 1,0–3,0 | 0,20 | 1,0A | 0,005 | ... | 0,20 | 0,05 | 0,05B | 0,005 |
| C91100 | 82,0–85,0 | 15,0–17,0 | 0,25 | 0,25 | 0,25 | 0,50A | 0,005 | ... | 0,20 | 0,05 | 1,0B | 0,005 |
| C91300 | 79,0–82,0 | 18,0–20,0 | 0,25 | 0,25 | 0,25 | 0,50A | 0,005 | ... | 0,20 | 0,05 | 1,0B | 0,005 |
| C93700 | 78,0–82,0 | 9,0–11,0 | 8,0–11,0 | 0,8 | 0,7C | 0,50A | 0,005 | ... | 0,50 | 0,08 | 0,10B | 0,005 |
| A Bei der Bestimmung des Kupferminimums kann Kupfer als Kupfer plus Nickel berechnet werden. | ||||||||||||
| B Bei Stranggussteilen darf der Phosphorgehalt maximal 1,5 % betragen. | ||||||||||||
| C Der Eisengehalt darf maximal 0,35 % betragen. bei Verwendung für Stahlrücken. | ||||||||||||
C93700(SAE64 CuSn10Pb10 RG10)Bronzebuchsen
C93700(SAE64 CuSn10Pb10 RG10 LagerMaterial
| Cu | Sn | Pb | Zn | Fe | Ni | Sb | P | S | Al | Mn | Si | |
| 79.00-82.00 | 9.00-11.00 Uhr | 8.00-11.00 Uhr | 0,8 | 0,7 | 0,5 | 0,5 | 1.5 | 0,08 | 0,005 | N / A | 0,005 |
Mechanische Eigenschaften:
| Zugfestigkeit (min.) | Streckgrenze (bei 0,5 % Dehnung unter Last min.) | Dehnung (in 2 Zoll oder 50 mm min., %) | Brinellhärte (min.) | Bemerkungen | ||
| Ksi | MPa | Ksi | MPa | |||
| 35 | 241 | 20 | 138 | 6 | 55 | |

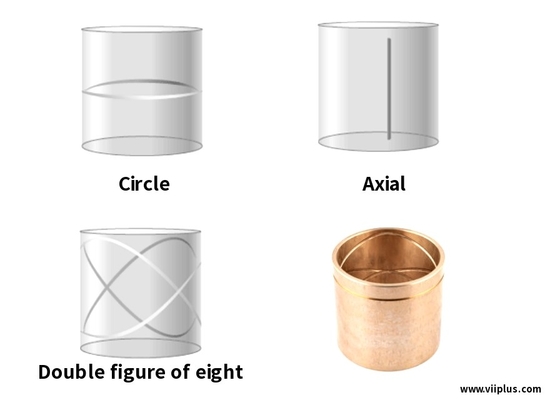

Es gibt verschiedene Formen und GeometrienRillendie je nach Art des Schmiermittels und der Bewegung verwendet werden sollten.
| Axial |
| Umfangreich |
| Spiralförmig |
| Oval |
| Doppeloval |
| Achterfigur |
| Eineinhalb Acht |
| Doppelte Acht |
| Duplex-Acht |
*Nuten können auf einer oder beiden Seiten geschlossen oder offen sein.
Ölgenutete Gussbronzelager und Spiralhülsenbuchsen, hergestellt in China. Kundenspezifische Bearbeitungsdienstleistungen: Erfüllung aller Ihrer Anforderungen
Wir fertigenBronzebuchse. Von der Verwendung von Graphit als Schmiermittel in kundenspezifisch bearbeiteten Teilen bis hin zum NutenErstellen Sie ein neues oder verbessern Sie ein vorhandenes Teil, unsere maßgeschneiderten Bearbeitungsdienstleistungen erwecken Ihre Vision zum Leben.Drehen/Bohren/Nuten/Planen/Fräsen/Bohren/Schleifen/Entgraten.Unser Bearbeitungsservice bietet einen Mehrwert für eine umfassende Palette von Stahlqualitätslösungen, vom Stahlmaterial bis hin zu halbfertigen oder fertigen Komponenten. Die Bearbeitungsmöglichkeiten unserer Werkstatt umfassen CNC-Drehen, Fräsen, Schleifen, Bohren, Hochgeschwindigkeitsbearbeitung, Oberflächenbehandlung usw.
VIIPLUS bietet eine Vielzahl vonverschiedene Bronzelegierungen gepaart mit Know-how und einem hohen Serviceniveau. Verschiedene Faktoren bestimmen die Wahl der Legierung. Betriebsumgebung, Belastbarkeit und Kosten sind nur einige davon. Bemaßen Sie diegrößter Lagerbestand an Lagerlösungenfür auf Ihre Bedürfnisse zugeschnittene Bronzelegierungen. Die pünktliche Lieferung ist eines unserer vorrangigen Ziele im Unternehmen. Holen Sie sich jetzt ein Angebot.
Wir sind spezialisiert auf selbstschmierende Blechlager und deren Herstellung, das Stanzen von Buchsen, Industriekomponenten, Druckguss-Bronzelager, Kunststofflagerbuchsen und kundenspezifische Gleitlagerprodukte. Graphit als Schmiermittel in kundenspezifisch bearbeiteten Teilen wie Buchsen und Lagern. Bronzebuchse mit Nut online:Einzelne Schleife/Achter/Eine Gerade
Und eine kreisförmige/doppelte Schleife/kreisförmige Nut/gerade Nut/rechte und linke spiralförmige Doppelacht.
| Lager-ID (mm) |
R (Nut) (mm) |
r (Fase) (mm) |
H (Tiefe von Rille) (mm) |
Anzahl Rillen |
| 30 oder weniger | 1.5 | 1.5 | 1.2 | 1 bis 2 |
| 30 bis 50 | 1.6 | 1.6 | 1.3 | 1 bis 3 |
| 50 bis 80 | 1.7 | 1.7 | 1.4 | 1 bis 4 |
| 80 bis 120 | 1.8 | 1.8 | 1.5 | 1 bis 5 |
| 120 bis 180 | 1.9 | 1.9 | 1.6 | 1 bis 6 |
| 180 bis 250 | 5,0 | 5,0 | 6,0 | 5 |
| 250 bis 315 | 6,0 | 5.1 | 6.1 | 6 |
| 315 bis 400 | 7.0 | 5.2 | 6.2 | 7 |
| 400 bis 500 | 8,0 | 5.3 | 6.3 | 8 |
VIIPLUSBronzebuchsenweisen aufgrund der Verwendung verbesserter Materialien eine bis zu viermal höhere Verschleißfestigkeit als OEM-Buchsen auf. Dieses höhere Qualitätsniveau ist erforderlich, damit Bronzebuchsen sowohl hinsichtlich der Leistung als auch der Langlebigkeit der Teile zu den Wellen passen. Bronzebuchsen verfügen außerdem über eine bessere Schmierung, um sicherzustellen, dass Sie eine speziell auf Ihre Bedürfnisse zugeschnittene Lösung erhalten. Egal, ob Sie eine gerade Buchse oder eine mit Fett modifizierte Flanschbuchse wünschen, die im VIIPLUS-Arsenal verfügbaren Materialgrößen und Bronzebuchsen stellen sicher, dass Sie das bekommen, was Sie brauchen.
VIIPLUS Industries hat gelieferthochwertige Bronzebuchsenfür Grooves auf der ganzen Welt. Mit Qualität und Präzision finden Sie auch unsere Legierungs- und Bronzebuchsen mit der gleichen Zähigkeit und den gleichen technischen Eigenschaften, die Sie erwarten würden. Dank der außergewöhnlichen Passform und Haltbarkeit der Gleitbuchsen können Sie mit beispiellosen Stunden auf Ihrer Maschine rechnen.
Standardmaterial CuSn12.Zusätzliche Legierungen:CuSn7ZnPb (RG7), CuSn10, CuSn12, CuPb10Sn, CuPb15Sn, CuAl10Ni, CuSn10Zn (RG10), CuZn25Al5, CuSn5ZnPb (RG 5)
Wir sind Hersteller und Vertreiber von Gussbronzebuchsen, Stahlbuchsen, kundenspezifischen Bronzelagern, Buchsenteilen für die Formenindustrie und vielem mehr C86300, C95400, C93200 Bronze-Graphitbuchsen.
Zeichnungsteile und Sondergrößen für Buchsen aus Gussbronze können auf Bestellung hergestellt werden.
Formen und Formen von Buchsen aus Gussbronze
Lagerformen in Standardabmessungen erhältlich
Buchsen Gleitlager und Gleitlager:Bergbauausrüstung, Kranbau, Schiffs- und Offshore-Industrie, Hydraulikzylinder, Baumaschinen, Fahrzeugbau
– Für hohe Belastungen geeignet
– Mehrere Bereiche von uns (universelle Ausrichtung)
– Lange Lebensdauer
– Großer Temperaturbereich
Gehäuse ØBasierend auf den Anforderungen des Kunden
Innen-Ø der Buchse nach der MontageBasierend auf den Anforderungen des Kunden
WellentoleranzBasierend auf den Anforderungen des Kunden
Gehäuse: Fase min. 1,5 mm x 15-45°, fürEinfache Ausrichtung der Buchse
Schaft: Fase 5 mm x 15°, füreinfaches Einführen des Schaftes
Beginnen Sie Ihr Projekt mit einem Anwendungstechniker
mit Probebestellung oder dringender Lieferung
Zu den großen Fluggesellschaften, die sich auf Kurierversand aus China spezialisiert haben, gehören:DHL, FedEx, TNT, EMS und UPS.
Expressversand
DeinSelbstschmierende BronzebuchsenlagerMit dem Kurierversand kommen die Teile schneller an, als wenn Sie andere Optionen gewählt hätten.
Bildunterschrift: Sonderabmessungen und Zollgrößen sind auf Anfrage erhältlich.
* Für höhere Anforderungen – z. B. höhere Temperaturbereiche – stehen in dieser Kategorie verschiedene Materialien zur Verfügung.
** Die aufgeführten Werte in den Materialeigenschaften gelten für optimale Betriebsbedingungen. Durch veränderte Einsatzbedingungen, z. B. Erhöhung der Gleitgeschwindigkeit oder Belastung, können sich diese Werte verschieben.
