Brass 500 SWP Verschleißbronzeplatte mit eingebettetem Graphit bezieht sich auf eine Art von Messinglegierungsplatte, die mit Graphit angereichert wurde, der in die Bronzematrix eingebettet ist, um die Verschleißfestigkeit zu verbessern. Brass 500 SWP ist eine spezifische Messinglegierungszusammensetzung, die ausgezeichnete mechanische Eigenschaften und Korrosionsbeständigkeit aufweist und sich daher für Anwendungen eignet, die eine hohe Verschleißfestigkeit und Haltbarkeit erfordern.

Der Einbau von Graphit in die Bronzeplatte bietet mehrere Vorteile, darunter eine erhöhte Schmierfähigkeit und reduzierte Reibung, was wiederum die Verschleißfestigkeit des Materials erhöht. Dies macht es für Anwendungen geeignet, bei denen Komponenten wiederholten Gleit- oder Drehbewegungen ausgesetzt sind und eine lange Lebensdauer benötigen.

Die Brass 500 SWP Verschleißbronzeplatte mit eingebettetem Graphit kann in verschiedenen Branchen eingesetzt werden, z. B. im Bergbau, im Bauwesen und im Schwermaschinenbau, wo Gerätekomponenten rauen Umgebungen ausgesetzt sind und robuste Materialien benötigen, um ihre Integrität und Funktionalität zu erhalten. Die Kombination aus der Korrosionsbeständigkeit von Messing und den verschleißfesten Eigenschaften von Graphit ergibt ein Material, das für solche Anwendungen äußerst langlebig und zuverlässig ist.

Allgemeine Maschinenplatten, Produktinformationen "SOLP", Flachplatten, selbstschmierend, Breite B, Länge L, holen Sie sich Ihr Teileangebot!

Führungsplatte, selbstschmierend Preis und Lieferzeit auf Anfrage.

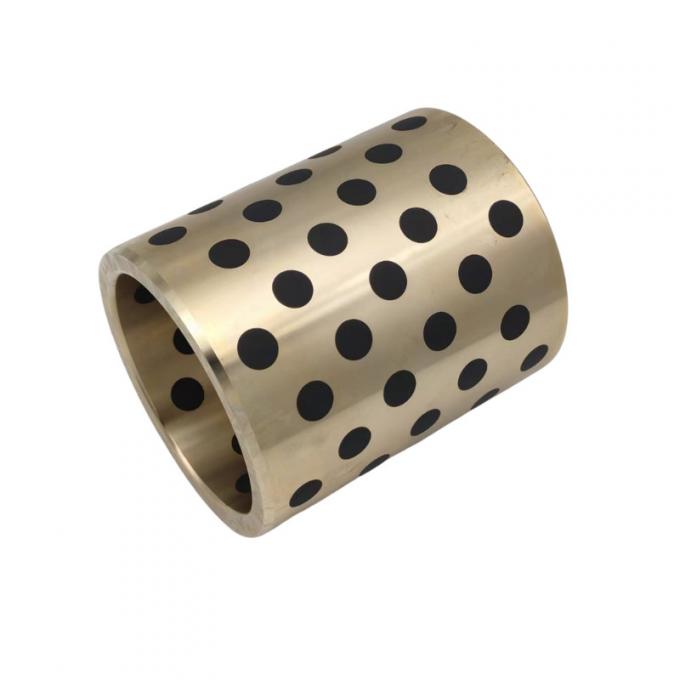

BronzebuchseGleitlagerist eine Art von Standardprodukten unseres Unternehmens. Diese Art von selbstschmierendem Lager wird auch als ölfreies Lager, Messinglager, Kupferbuchse, Festgleitlagerbuchse, Bronzebuchse, Bronzelager, graphitgefüllte Bronzebuchsenlagerbuchse, Führungsbuchsen und graphitgefüllte Lagerbuchse bezeichnet.

Brass 500 SWP Verschleißbronzeplatte mit eingebettetem Graphit

Bronzebuchse #500 SWP Ölfreie Dünnverschleißplatte (Alle Maße in MM)

Messingplatteneigenschaften: "SOLP"

Manganbronzeplatte jetzt online verfügbar

Hochfeste Messingbasis / Festschmierstoff eingebettete Ölfreie Gleitplatten SWP-Unterlegscheibe ölfreie Verschleißplatte Graphitplatte | Gleitplatten -NAAMS Standard Lieferanten

Verschleißplatte für allgemeine Zwecke #500SP (SWP-SERIE) von VIIPLUS MADE TO ORDER AUS CHINA (SWP-100200) | ÄHNLICHE MISUMI-Platten Kataloge BRONZE-GLEITPLATTE MIT GRAPHIT-STOPFEN.pdfOnline-Shop - Auswählen, konfigurieren, bestellen.

Bronze-Verschleißplatte



Bronzebuchse #500 SWP Ölfreie Verschleißplatte mit Graphitstopfen Material BronzeCuZn25Al5Mn4Fe3 + Graphitstopfen. Eigenschaften. Bronzebuchsen der Serie 500 enthalten hochwertige Kupferlegierungsmetalle mit konstruierten Festschmierstoffstopfen.
Bronzebuchse #500 SWP Ölfreie Verschleißplatte mit Graphitstopfen

Beschreibung: Bronzebuchse hochfestes Messing mit Graphitstopfen.

Funktion & Dicke: Abrieb / Gleitverschleiß

Material: Metall, Bronze CuZn25Al5Mn4Fe3 + Graphitstopfen



Eigenschaften



Bronzebuchsen der Serie 500 enthalten hochwertige Kupferlegierungsmetalle mit konstruierten Festschmierstoffstopfen. Diese Lager sind so konzipiert, dass sie eine Vielzahl von Anwendungsanforderungen erfüllen, die von der heutigen Ausrüstung gefordert werden. Präzise Toleranzen unter Verwendung strategischer Stopfenpositionen und Stopfenverbindungen gewährleisten die Leistung und den schmierfreien Betrieb. Dieser Lagertyp ist in Standard-Zoll-, metrischen und Sondergrößen erhältlich. Lager der Serie 500 bieten extreme Temperaturgrenzen und eine hohe Tragfähigkeit. Erhältlich in Journal-Lagern und flachen Verschleißplatten.

Die Spezifikationen und Abmessungen einiger Teile sind möglicherweise nicht vollständig abgedeckt. Genaue Details finden Sie in den Herstellerkatalogen.

Teilenummer Dicke t (mm) Breite B (mm) Länge L (mm) Sie finden detaillierte Informationen zu Spezifikationen und Abmessungen des Gewichts in unserem Produktbuchsen- und Plattenkatalog, Teilenummer, kontaktieren Sie uns: tiffany@viiplus.com





































Automatisierungskomponenten> Lineare Bewegung> Ölfreie Platten, Führungsschienen> Ölfreie Gleitplatten>

Verschleißplatte für allgemeine Zwecke #500SP (SWP) von VIIPLUS CHINA (SWP-100200) - Auswählen, konfigurieren, bestellen. BRONZE PLATTE liefert pünktlich und bietet faire Preise. In unserem Online-Shop sind Verschleißplatten mit Graphit oder ohne Graphit in verschiedenen Größen und Dicken erhältlich. Darüber hinaus bietet VIIPLUS INTERNATIONAL eine Vielzahl von CAD-Daten zum kostenlosen Download an.

Bronze-Verschleißplatte für allgemeine Zwecke #500SP (SWP-Serie), ölfreie Gleitplatten, ölfreie Platten, Führungsschienen, lineare Bewegung, Automatisierungskomponenten, konfigurierbare Komponenten, Fabrikautomation, Montageautomation, mechanisch, Buchsen- und Gleitplattenkatalog, E-Katalog, China Online-Shop, Online-Angebotsbestellsystem, SWP-Buchse und Platte mit unterschiedlicher Dicke.

Bitte wählen Sie die Teilenummern der Bronze-Verschleißplatten nach Innendurchmesser, Außendurchmesser und Länge aus. Verschleißplatte: BREITE LÄNGE und DICKE



Industrie & Anwendung:



1) Hochleistungs-Traktor- und Landmaschinenausrüstung
2) Bergbauausrüstung
3) Forstausrüstung
4) Wellenunterstützung für Mischtankklingen
5) Gießerei-, Ofen- und Stahlproduktionsausrüstung
6) HLK-Anwendungen
7) Hochleistungs-Lenkrollen- und Radstützlager
8) Anwendungen für Trockner für Ofenwagenfurniere und möglicherweise andere Anwendungen...



Technische Daten



Güte	650#	650S1	650S2	650S3	650S5
Material	CuZn25AI5Mn4Fe3	CuSn5Pb5Zn5	CuAI10Ni5Fe5	CuSn12	CuZn25AI5Mn4Fe3
Dichte	8	8,9	7,8	8,9	8
Härte	≥210	≥70	≥150	≥75	≥235
Zugfestigkeit	≥750	≥250	≥500	≥270	≥800
Streckgrenze	≥450	≥90	≥260	≥150	≥450
Dehnung	≥12	≥13	≥10	≥5	≥8
Koeffizient der linearen Ausdehnung	1,9×10-5/℃	1,8×10-5/℃	1,6×10-5/℃	1,8×10-5/℃	1,9×10-5/℃
Max. Temperatur	-40~+300℃	-40~+400℃	-40~+400℃	-40~+400℃	-40~+300℃
Max. dynamische Belastung	100	60	50	70	120
Max. Geschwindigkeit (trocken)	15	10	20	10	15
N/mm²*m/s (Schmierung)	200	60	60	80	200
Verformung durch Kompression	< 0,01 mm	< 0,05 mm	< 0,04 mm	< 0,05 mm	< 0,005 mm







VERSCHLEISSPLATTENABMESSUNGEN MIT MONTAGEBOHRUNGSTOLERANZ



Finden Sie Teile, Platten, Lieferanten, Datenblätter und mehr für:



Teile-Nr.	BREITE		LÄNGE		DICKE		Montagebohrungsabstand						Anzahl der Löcher	Fasen-Geometrie
	B	Toleranz	L	Toleranz	T	Toleranz	B1	Toleranz	B2	1	Toleranz	2
SWP-4875	48	-0,1 -0,3	75	-0,1 -0,3	20	±0,025	-	±0,2	-	45	±0,2	15	2	B
SWP-48100			100							50		25
SWP-48125			125							75
SWP-48150			150							100
SWP-7575B	75		75							25				A
SWP-75100B			100							50
SWP-75125			125							75
SWP-75150			150							100
SWP-75200			200							150
SWP-100100	100		100				50		25	50			4
SWP-100125			125							75
SWP-100150			150							100
SWP-100200			200							150
SWP-100250			250							200
SWP-125150	125		150						37,5	100
SWP-125200			200							150
SWP-125250			250							200
SWP-150150	150		150				100		25	100
SWP-150200			200							150
SWP-150250			250							200
