Markenbezeichnung: | VIIPLUS |
Modellnummer: | Bronze schlitzte Buchsenlager, angeflanschte Lagermanschette, Schubdichtung auf |
MOQ: | Standardgröße, die keine Mindestbestellmenge mit Büschen bepflanzt |
Preis: | Bushings High Quality Price Ratio B2B |
Zahlungsbedingungen: | TT im Voraus |
Versorgungsfähigkeit: | Bronzeärmelbuchsen, China, Hersteller, Lieferanten, Fabrik, der Großhandels-, metallischer Selbst, d |

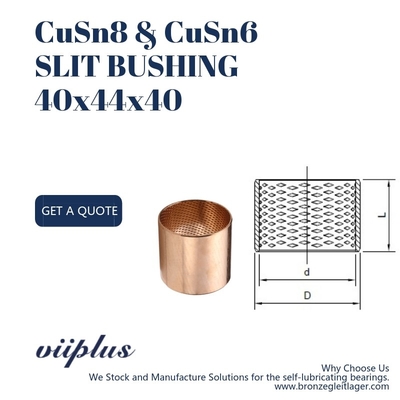

Slit-ölfreier Bronze-Gehäuse für hydraumatische Anwendungen, Material: CuSn8P (Phosphorbronze), Größe:40x44x40 (BMZ 4040) sind Bauteile, die für den Einsatz in hydraulischen Systemen bestimmt sind, bei denen Schmieröl nicht leicht verfügbar oder gewünscht ist.Diese Buschen verfügen über ein Schlitz-Design, das eine leichte Ausdehnung oder Kontraktion ermöglicht, die geringfügige Fehlausrichtungen oder Wellenbewegungen berücksichtigt und gleichzeitig eine sichere und verschleißbeständige Passform beibehält.Das Material CuSn8P (Phosphor Bronze) wird wegen seiner hervorragenden Korrosionsbeständigkeit ausgewählt, hohe Festigkeit und gute Verschleißeigenschaften, so dass es für anspruchsvolle hydraulische Anwendungen geeignet ist.und die Länge des Busches, bzw.
Diamantfestes selbstschmierendes, ölfreies Lager
Gute Belastbarkeit und Stabilität bei geringer Abriebsfähigkeit, geeignet für den Betrieb, korrosionsbeständig.
Produktspezifikationen
Material und Abmessungen
Abmessungen 4 x 4 x 4 cm
Breite 4 cm
Höhe 4 cm
Materielle Eigenschaften | |
Spezifische Lastkapazität statisch | < 120 [N/mm2] |
Dynamische Spezifische Lastkapazität | < 40 [N/mm2] bei maximal 2,0 m/s |
Gleitgeschwindigkeit | < 2,5 [m/s] |
Reibungswert | 0,05 bis 0,12 [μ] je nach Schmierung |
Temperaturbelastung | -40 bis +250 [°C] |
Max. Pv-Wert | 2,8 [N/mm2xm/s] |
Kontaktfläche in Prozent | > 75% [%] |
BMZ Zylindrische Gehäuse
BMB Flankenbüschel
BMA Schubspüler
BMS-Streifen
Ausführliche Angaben zur Toleranz | |
Wohnungen - φ | H7 |
Innenhülle - φ nach Montage | H9 |
Schachtentoleranz | f7toh8 |
SHAFT-Material
Stahl, gehärtet oder nicht gehärtet, Oberflächenrauheit < Rz 6,3
Anweisung zur Montage | |
Wohnungen | Montagekegel, min. 1,5 mm x 15-45° |
Schacht | Montagekegel, 5 mm x 15°, abgerundete Kanten |
Zwangsverbindungsstiel | Es ist ratsam, einen angemessenen Kraftbefestigungsmandel zu verwenden, wobei bei der Montage eine Fettschmierung der Außenfläche erforderlich sein kann. |
Instandhaltung
Dies ist ein wartungsarmer Bronze-Rutschlager, die primäre Schmierung ist notwendig. Öl oder Fett Schmierung ist möglich..
VIIPLUSbietet den Benutzern von Hydrauliksystemen eine vollständige Palette von Lösungen für Schiebelager.Die Produkte sind: Aluminium-Sitzanlage der Getriebepumpe, Wellenhülle, Seitenplatte;Verteilplatte,Rückschlagplatte und Wellenhülle für Schieberpumpe und Kolbenpumpe"Zylinderhülle und so weiter. Wir bietenhochwertige ölfreie Lager, Bronzenschlitze, 40x44x40mm BMZ 4040 Größe Bronzenschlauch mit Zinnbronzlegierung CuSn8P DIN 17662. CW453K Verpacktes Bronzlager:BK-090, BRM10, COB-090, MBZ-B09, PRM, PRMF, SERIE SBA,Serie SBB, WB700, WF-WB 700 in China hergestellt.
Die Bronze-Büschel ist aus Zinnbronz- Das ist nicht wahr.. Die Oberfläche ist mit Diamantöl-Stecklöchern versehen, die zur Ölersparnis gespeichert werden.gut gegen MüdigkeitDie Produkte werden häufig unter Bedingungen vonhohe Belastung und geringe Drehzahl, z. B. bei landwirtschaftlichen, Baumaschinen und Maschinenbau.Bronzlager mit spezieller Formel aus einer hochdichten Kupferlegierung als Matrix,Die Oberfläche kann nach den Anforderungen des Benutzers mit Diamant- oder halbkugelförmigen Ölschuhen gerollt werden, Ölstriche. Mithohe Dichte und hoher Lagerdruck, gute Verschleißfestigkeit, lange LebensdauerDie Verarbeitung von Kupfergussgeräten wird durch die Verarbeitung vondie Größe unserer Maschinen reduzieren, die Kosten senken,FB090 wird weit verbreitet in Hebe-Maschinen, Baumaschinen, Fahrzeugtraktor-Chassis, Werkzeugmaschinenindustrie und Bergbaumaschinen verwendet.Schubspüler, und Qiu Schüssel und so weiter.
090 Bronze-Büschchen | - Was? | Schn | P |
Ruhe | 7 bis 9% | 00,2% bis 0,4% |
Das Lager muss in den Lagersitz der Toleranz H7 gedrückt werden.
Schachtlageranpassung
Bei Lagern mit Toleranz H9 empfehlen wir e7 oder f7 als Toleranz für die Welle. Ist die H-Achse ausgewählt, empfiehlt es sich, dass die Toleranz für den inneren Durchmesser des Lagers F7 beträgt.
Schmierung
Die Schmierung erfolgt durch Durchführen der Welle oder des Radials durch das Lagergehäuse.Alle gängigen Fettarten oder Öle können verwendet werden.
Nicht-standardmäßige Anpassung
Auf Anfrage können wir die passende Größe, Form und Form oder Länge empfehlen. Bitte kontaktieren Sie uns für ein Angebot oder weitere Informationen.
Leistung |
Daten |
|
Maximale dynamische Last |
|
100 N/mm2 |
Maximale lineare Geschwindigkeit (Grieß) |
Fettschmierung |
2 m/s |
Maximaler PV-Wert |
Fettschmierung |
2.8N/mm2·m/s |
Zugfestigkeit |
|
460N/mm2 |
Leistungsstärke |
|
280N/mm2 |
Härte |
|
90 bis 150 HB |
Leistung | Daten | |
Paarungsachse | Härte | ≥ 50 HRC |
Paarungsachse | Grobheit | 0.4 bis 1.0 |
Betriebstemperatur | -40 ~ + 150 °C | |
Reibungskoeffizient μ | 0.06 bis 0.15 | |
Wärmeleitkoeffizient | 58W (m·k) | |
Koeffizient der Wärmeausdehnung | 18.5×10-6K-1 |
Art. Nr. | d/DxL | Art. Nr. | d/DxL | Art. Nr. | d/DxL |
BRONZE-BUSCHINGS BMZ 1010 | 10/12x10 | BRONZE-BUSCHINGS BMZ 1720 | 17/19x20 | BRONZE-BUSCHINGS BMZ 2528 | 25/28x28 |
BRONZE-BUSCHINGS BMZ 1012 | 10/12x12 | BRONZE-BUSCHINGS BMZ 1725 | 17/19x25 | BRONZE-BUSCHINGS BMZ 2530 | 25/28x30 |
BRONZE-BUSCHINGS BMZ 1015 | 10/12x15 | BRONZE-BUSCHINGS BMZ 1808 | 18/20x8 | BRONZENEN BUSCHINGS BMZ 2532 | 25/28x32 |
BRONZE-BUSCHINGS BMZ 1020 | 10/12x20 | BRONZE-BUSCHINGS BMZ 1810 | 18/20x10 | BRONZE-BUSCHINGS BMZ 2535 | 25/28x35 |
BRONZENEN BUSCHINGS BMZ 1108 | 11/13x8 | BRONZE-BUSCHINGS BMZ 1812 | 18/20 mal 12 | BRONZE-BUSCHINGS BMZ 2540 | 25/28x40 |
BRONZE-BUSCHINGS BMZ 1109 | 11/13x9 | BRONZE-BUSCHINGS BMZ 1815 | 18/20 mal 15 | BRONZE-BUSCHINGS BMZ 2550 | 25/28x50 |
BRONZE-BUSCHINGS BMZ 1110 | 11/13x10 | BRONZE-BUSCHINGS BMZ 1820 | 18/20x20 | BRONZE-BUSCHINGS BMZ 2560 | 25/28x60 |
BRONZE-BUSCHINGS BMZ 1112 | 11/13x12 | BRONZE-BUSCHINGS BMZ 1825 | 18/20 x 25 | BRONZE-BUSCHINGS BMZ 2610 | 26/30x10 |
BRONZENEN BUSCHINGS BMZ 1206 | 12/14x6 | BRONZE-BUSCHINGS BMZ 1830 | 18/20x30 | BRONZENEN BUSCHINGS BMZ 2612 | 26/30x12 |
BRONZENEN BUSCHINGS BMZ 1208 | 12/14x8 | BRONZE-BUSCHINGS BMZ 2008a | 20/22x8 | BRONZE-BUSCHINGS BMZ 2615 | 26/30x15 |
BRONZE-BUSCHINGS BMZ 1210 | 12/14x10 | BRONZE BUSHINGS BMZ 2010a | 20/22x10 | BRONZE-BUSCHINGS BMZ 2620 | 26/30x20 |
BRONZE-BUSCHINGS BMZ 1212 | 12/14x12 | Bronzengürtel BMZ 2012a | 20/22x12 | BRONZE-BUSCHINGS BMZ 2625 | 26/30x25 |
BRONZE-BUSCHINGS BMZ 1214 | 12/14x14 | Bronzengürtel BMZ 2015a | 20/22x15 | BRONZE-BUSCHINGS BMZ 2630 | 26/30x30 |
BRONZE-BUSCHINGS BMZ 1215 | 12/14x15 | Bronzengürtel BMZ 2020a | 20/22x20 | BRONZE-BUSCHINGS BMZ 2635 und andere | 26/30x35 |
BRONZENEN BUSCHINGS BMZ 1216 | 12/14x16 | Bronzenschalen BMZ 2025a | 20/22x25 | BRONZE-BUSCHINGS BMZ 2640 | 26/30x40 |
BRONZE-BUSCHINGS BMZ 1220 | 12/14x20 | Bronzenschalen BMZ 2030a | 20/22x30 | BRONZE-BUSCHINGS BMZ 2650 | 26/30x50 |
BRONZE-BUSCHINGS BMZ 1225 | 12/14x25 | Bronzenschalen BMZ 2035a | 20/22x35 | BRONZE-BUSCHINGS BMZ 2810a | 28/31x10 |
BRONZE-BUSCHINGS BMZ 1308 | 13/15x8 | Bronzenschalen BMZ 2040a | 20/22x40 | BRONZE-BUSCHINGS BMZ 2812a | 28/31x12 |
BRONZE-BUSCHINGS BMZ 1309 | 13/15x9 | BRONZE-BUSCHINGS BMZ 2008b | 20/23x8 | BRONZE-BUSCHINGS BMZ 2815a | 28/31x15 |
BRONZE-BUSCHINGS BMZ 1310 | 13/15x10 | BRONZE-BUSCHINGS BMZ 2010b | 20/23x10 | BRONZE-BUSCHINGS BMZ 2820a | 28/31x20 |
BRONZE-BUSCHINGS BMZ 1312 | 13/15x12 | Bronzenschalen BMZ 2012b | 20/23x12 | BRONZE-BUSCHINGS BMZ 2825a | 28/31x25 |
BRONZE-BUSCHINGS BMZ 1315 | 13/15x15 | Bronzengürtel BMZ 2015b | 20/23x15 | BRONZE-BUSCHINGS BMZ 2830a | 28/31x30 |
BRONZE-BUSCHINGS BMZ 1410 | 14/16x10 | Bronzengürtel BMZ 2020b | 20 x 23 x 20 | BRONZE-BUSCHINGS BMZ 2832a | 28/31x32 |
BRONZE-BUSCHINGS BMZ 1412 | 14/16x12 | Bronzengürtel BMZ 2025b | 20/23x25 | BRONZENEN BUSCHINGS BMZ 2835a | 28/31x35 |
BRONZE-BUSCHINGS BMZ 1415 | 14/16x15 | Bronzenschalen BMZ 2030b | 20/23x30 | BRONZE-BUSCHINGS BMZ 2840a | 28/31x40 |
BRONZE-BUSCHINGS BMZ 1420 | 14/16x20 | Bronzenschalen BMZ 2035b | 20/23x35 | BRONZENEN BUSCHINGS BMZ 2810b | 28/32x10 |
BRONZENEN BUSCHINGS BMZ 1422 | 14/16x22 | Bronzenschalen BMZ 2040b | 20/23x40 | Bronzengehäuse BMZ 2812b | 28/32x12 |
BRONZE-BUSCHINGS BMZ 1425 | 14/16x25 | BRONZE-BUSCHINGS BMZ 2210 | 22/25x10 | BRONZENEN BUSCHINGS BMZ 2815b | 28/32x15 |
BRONZE-BUSCHINGS BMZ 1508 | 15/17x8 | BRONZE-BUSCHINGS BMZ 2212 | 22/25x12 | Bronzengehäuse BMZ 2820b | 28/32x20 |
BRONZE-BUSCHINGS BMZ 1510 | 15/17x10 | BRONZE-BUSCHINGS BMZ 2215 | 22/25x15 | BRONZENEN BUSCHINGS BMZ 2825b | 28/32x25 |
BRONZE-BUSCHINGS BMZ 1512 | 15/17x12 | BRONZE-BUSCHINGS BMZ 2220 | 22/25x20 | BRONZENEN BUSCHINGS BMZ 2830b | 28/32x30 |
BRONZE-BUSCHINGS BMZ 1515 | 15/17x15 | BRONZE-BUSCHINGS BMZ 2225 | 22/25x25 | BRONZENEN BUSCHINGS BMZ 2832b | 28/32x32 |
BRONZE-BUSCHINGS BMZ 1518 | 15/17x18 | BRONZE-BUSCHINGS BMZ 2230 | 22/25x30 | BRONZENEN BUSCHINGS BMZ 2835b | 28/32x35 |
BRONZE-BUSCHINGS BMZ 1520 | 15/17x20 | BRONZE-BUSCHINGS BMZ 2235 | 22/25x35 | BRONZENEN BUSCHINGS BMZ 2840b | 28/32x40 |
BRONZE-BUSCHINGS BMZ 1525 | 15/17x25 | BRONZENEN BUSCHINGS BMZ 2238 | 22/25x38 | BRONZE-BUSCHINGS BMZ 3010 | 30/34x10 |
BRONZE-BUSCHINGS BMZ 1608 | 16/18x8 | BRONZE-BUSCHINGS BMZ 2240 | 22/25x40 | BRONZE-BUSCHINGS BMZ 3012 | 30/34x12 |
BRONZE-BUSCHINGS BMZ 1610 | 16/18x10 | BRONZE-BUSCHINGS BMZ 2245 | 22/25x45 | BRONZE-BUSCHINGS BMZ 3015 | 30/34x15 |
BRONZE-BUSCHINGS BMZ 1612 | 16/18x12 | BRONZE-BUSCHINGS BMZ 2250 | 22/25x50 | BRONZE-BUSCHINGS BMZ 3020 | 30/34x20 |
BRONZE-BUSCHINGS BMZ 1615 | 16/18x15 | BRONZENEN BUSCHINGS BMZ 2410a | 24/27x10 | BRONZE-BUSCHINGS BMZ 3025 | 30/34x25 |
BRONZE-BUSCHINGS BMZ 1618 | 16/18x18 | Bronzengehäuse BMZ 2412a | 24/27x12 | BRONZE-BUSCHINGS BMZ 3028 | 30/34x28 |
BRONZE-BUSCHINGS BMZ 1620 | 16/18x20 | BRONZE-BUSCHINGS BMZ 2415a | 24/27x15 | BRONZE-BUSCHINGS BMZ 3030 | 30/34x30 |
BRONZE-BUSCHINGS BMZ 1625 | 16/18x25 | BRONZE-BUSCHINGS BMZ 2420a | 24/27x20 | BRONZE-BUSCHINGS BMZ 3032 und derartige Waren | 30/34x32 |
BRONZE-BUSCHINGS BMZ 1708 | 17/19x8 | BRONZENEN BUSCHINGS BMZ 2425a | 24/27x25 | BRONZE-BUSCHINGS BMZ 3035 | 30/34x35 |
BRONZE-BUSCHINGS BMZ 1710 | 17/19x10 | BRONZENEN BUSCHINGS BMZ 2428a | 24/27x28 | BRONZE-BUSCHINGS BMZ 3038 und andere | 30/34x38 |
BRONZE-BUSCHINGS BMZ 1712 | 17/19x12 | BRONZENEN BUSCHINGS BMZ 2430a | 24/27x30 | BRONZE-BUSCHINGS BMZ 3040 | 30/34x40 |
BRONZE-BUSCHINGS BMZ 1715 | 17/19x15 | BRONZE-BUSCHINGS BMZ 2432a | 24/27x32 | BRONZE-BUSCHINGS BMZ 3045 | 30/34x45 |
BRONZE-BUSCHINGS BMZ 1718 | 17/19x18 | BRONZENEN BUSCHINGS BMZ 2435a | 24/27x35 | BRONZE-BUSCHINGS BMZ 3050 | 30/34x50 |
BRONZENEN BUSCHINGS BMZ 2438a | 24/27x38 | BRONZE-BUSCHINGS BMZ 3210 | 32/36x10 | ||
Bronzenschalen BMZ 2440a | 24/27x40 | BRONZE-BUSCHINGS BMZ 3212 | 32/36x12 | ||
BRONZE-BUSCHINGS BMZ 2450a | 24/27x50 | BRONZE-BUSCHINGS BMZ 3215 | 32/36x15 | ||
Bronzenschalen BMZ 2410b | 24x28x10 | BRONZE-BUSCHINGS BMZ 3218 | 32/36x18 | ||
BRONZE-BUSCHINGS BMZ 2412b, mit einem Durchmesser von mehr als 20 mm | 24 / 28x12 | BRONZE-BUSCHINGS BMZ 3220 | 32/36x20 | ||
BRONZE-BUSCHINGS BMZ 2415b | 24x28x15 | BRONZE-BUSCHINGS BMZ 3225 | 32/36x25 | ||
BRONZE-BUSCHINGS BMZ 2420b, mit einem Durchmesser von mehr als 20 mm | 24/28x20 | BRONZE-BUSCHINGS BMZ 3230 | 32/36x30 | ||
BRONZENEN BUSCHINGS BMZ 2425b | 24x28x25 | BRONZE-BUSCHINGS BMZ 3235 | 32/36x35 | ||
BRONZENEN BUSCHINGS BMZ 2428b | 24/28x28 | BRONZE-BUSCHINGS BMZ 3240 | 32/36x40 | ||
BRONZENEN BUSCHINGS BMZ 2430b, mit einem Durchmesser von mehr als 20 mm | 24/28x30 | BRONZE-BUSCHINGS BMZ 3245 | 32/36x45 | ||
Bronzenschalen BMZ 2432b | 24 / 28x32 | BRONZE-BUSCHINGS BMZ 3250 | 32/36x50 | ||
BRONZENEN BUSCHINGS BMZ 2435b | 24/28x35 | BRONZE-BUSCHINGS BMZ 3410 | 34/38x10 | ||
BRONZENEN BUSCHINGS BMZ 2438b, mit einem Durchmesser von mehr als 20 mm | 24x28x38 | BRONZE-BUSCHINGS BMZ 3412 | 34/38x12 | ||
BRONZE-BUSCHINGS BMZ 2440b, mit einer Breite von mehr als 20 mm | 24/28x40 | BRONZE-BUSCHINGS BMZ 3415 | 34/38x15 | ||
Bronzenschalen BMZ 2450b | 24/28x50 | BRONZE-BUSCHINGS BMZ 3420 | 34/38x20 | ||
BRONZE-BUSCHINGS BMZ 2510 | 25/28x10 | BRONZE-BUSCHINGS BMZ 3425 | 34/38x25 | ||
BRONZE-BUSCHINGS BMZ 2512 | 25/28x12 | BRONZE-BUSCHINGS BMZ 3430 | 34/38x30 | ||
BRONZE-BUSCHINGS BMZ 2515 | 25/28x15 | BRONZE-BUSCHINGS BMZ 3435 | 34/38x35 | ||
BRONZE-BUSCHINGS BMZ 2520 | 25/28x20 | BRONZE-BUSCHINGS BMZ 3440 | 34/38x40 | ||
BRONZE-BUSCHINGS BMZ 2525 | 25/28x25 | BRONZE-BUSCHINGS BMZ 3445 | 34/38x45 |
