| Markenbezeichnung: | CHINA wrapped bushing, Bronze CuSn8P, DIN 1494 / ISO 3547, Low-maintenance |
| Modellnummer: | Bronzelager-und Bronzeärmel-Buchsen hergestellt von CuSn8 |
| MOQ: | Phosphor-Bronzen-Busch, Zinnbronzelager, Messingbüsche |
| Preis: | Precision Tolerance, Factory Price |
| Zahlungsbedingungen: | TT im Voraus |
| Versorgungsfähigkeit: | Perforiertes Bronzelager, einfache eingewickelte Bronzelager |
- Ich weiß.Einführung: Steigerung der Bergbaueffizienz durch präzise Bronze-Büsche
In der anspruchsvollen Welt des Bergbaus sind die Haltbarkeit und Zuverlässigkeit der Anlagen nicht verhandelbar.CuSn8 Flankenbronzengehäuse, speziell für Bergbaubohranlagen und schwere Anwendungen konzipiert.CuSn8 Zinn-Bronzlegierung, kombinieren diese metrischen Großschrauben Selbstschmierung, Korrosionsbeständigkeit und unvergleichliche Tragfähigkeit, um in rauen Bergbaumgebungen zu gedeihen.
| - Ich weiß.Parameter | - Ich weiß.Einzelheiten |
|---|---|
| - Ich weiß.Material | CuSn8 (CW453K) 91,3% Cu, 8,5% Sn, 0,2% P |
| - Ich weiß.Lastkapazität | Statik: 120 N/mm2 |
| - Ich weiß.Temperaturbereich | -50 °C bis +200 °C |
| - Ich weiß.Toleranzen | Gehäuse H7 |
| - Ich weiß.Normen | Einheitliche Prüfungen |

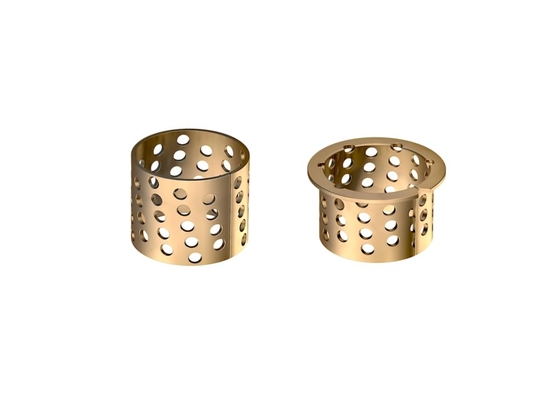

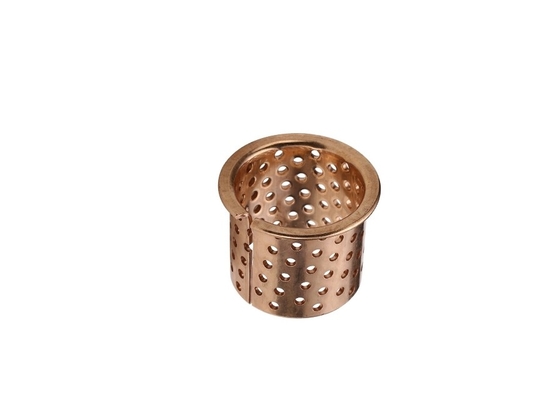

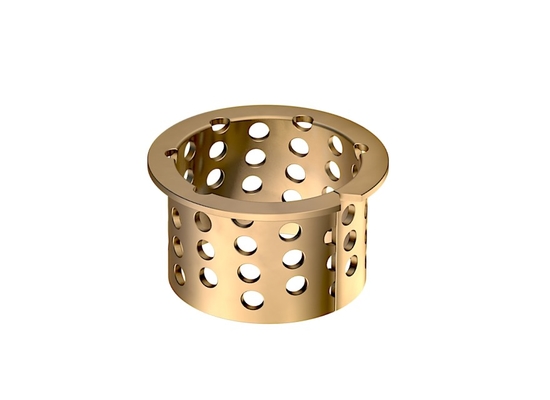

VIIPLUS CuSn8 Flanged Bronze Bushings wurden entwickelt, um den strengen Anforderungen der Bergbau- und Schwerindustrie gerecht zu werden.Sie liefern.längere Lebensdauer- Ich weiß.niedrigere Betriebskosten, underhöhte Sicherheitfür Ihre Ausrüstung.
Anfordern Sie Ihre maßgeschneiderte Bergbaulösung noch heute!
[Kontaktaufnahme mit VIIPLUS[ für technische Spezifikationen, CAD-Modelle oder Großhandelspreise.mit einer Breite von mehr als 20 mm,und OEM-Ersatzteile, die für Spitzenleistungen konzipiert sind.
Schlüsselwörter: CuSn8 Flanschlager, Bohrgerätelager, ISO3547 Bronzelager, Metrische Großlager, VIIPLUS-Bergbaulösungen
| mit einer Breite von nicht mehr als 20 mm | Chemische Zusammensetzung (%) | Typ |
| - Ich weiß. | Cu=91,3% Sn=8,5% P=0,2% Pb=0% Zn=0% | Bleifrei |
| CuPb10Sn10 | Cu=Balance. Sn=9~11%, Pb=9~11% | Mit Blei |
mit einer Breite von mehr als 20 mm,- Ich weiß.mit Schmiereindruck
| Max. Ladung | Statik | 120N/mm2 | Härte HB | HB 110 bis 150 |
| Dynamisch | 40N/mm2 | Verlängerung | 40% | |
| Höchstgeschwindigkeit (Schmierung) | 2 m/s | - Das ist Temp. | -100°C bis +200°C | |
| Max. PV | 2.8N/mm2*m/s | Reibungskoeffizient | 0.08 bis 0.25 | |
| Zugfestigkeit | 450 N/mm2 | Wärmeleitfähigkeit | 60 W ((mk)- Nein. | |
| Härte der Legierung | 250 N/mm2 | Koeffizient der thermischen Ausdehnung | 15x10-6k- Nein. | |
|
Betriebsergebnisse |
|
|
Trocken |
Arme |
|
Ölgeschmiertmit einer Breite von mehr als 20 mm, |
Das ist gut. |
|
Fettgeschmiert |
Das ist gut. |
|
Wassergeschmiert |
Arme |
|
Prozessflüssigkeit geschmiert |
Arme |
| Verpackte Busche, Bronze CuSn8P, DIN 1494 / ISO 3547, geringwertige Wartung | |||
| Technische Einzelheiten | |||
| Spezifische Lastkapazität statisch | ≤ 120 [N/mm2] | Temperaturbelastung | - 40 °C bis + 250 °C |
| Dynamische Spezifische Lastkapazität | ≤ 40 [N/mm2] | ||
| Gleitgeschwindigkeit | ≤ 2,5 [m/s] je nach Schmierung | Max. PV-Wert | 2.8 [N/mm2 x m/s] |
| Reibungswert | 00,05 [μ] bis 0,12 [μ] | ||
| Material | |||
| Unterstützungsmaterial | CuSn8P (DIN 17662) | verfügbar ist | |
| Ausführliche Angaben zur Toleranz | |||
| Wohnungsbau Ø | H7 | Schachtentoleranz | f7 bis h8 |
| Innen-Ø nach der Montage | H9 | ||
| SHAFT-Material | |||
| Stahl, gehärtet oder nicht gehärtet | |||
| Oberflächenrauheit ≤ Ra 0.8 | |||
| Eigenschaften | |||
| Wirtschaftliche Lösung für die Anwendung von Bronzelagern aufgrund einer dünnen Wanddicke. Hohe Belastbarkeit und gute Stabilität bei geringer Abriebsfähigkeit. Geeignet für raue Arbeitsbedingungen,gute Korrosionsbeständigkeit. Schmierlöcher für maximale Fettspeicherung und geringste Wartungsintervalle. | |||
| Anwendungsbereich | |||
| Landwirtschaftsmaschinen, Lastkraftwagenkrane und Baumaschinen, geeignet für Schlaglasten | |||
| Instandhaltung | |||
| Es handelt sich dabei um ein wartungsarmes Buchsmaterial, das während der Montage zunächst geschmiert werden muss, danach ist ein regelmäßiges Schmieren mit Öl oder Fett obligatorisch.Die Schmierlöcher sind ein ausgezeichnetes Schmierdepot und halten die Wartung auf ein Minimum. | |||
| Anweisung zur Montage | |||
| Wohnungen | Schalvorrichtung min. 1,5 mm x 15-45°, für eine einfache Ausrichtung der Busche | ||
| Schacht | Schalvorrichtung 5 mm x 15°, zur einfachen Einfügung der Welle | ||
| Wir empfehlen, für die Montage des Gehäuses einen Kraftzwingersatz zu verwenden, wobei bei der Befestigung des Gehäuses möglicherweise etwas Fett auf die Außenseite des Gehäuses aufgetragen werden muss. | |||
