| Markenbezeichnung: | VIIPLUS Sleeve & Bearing |
| Modellnummer: | Metrische zylinderförmige Alternative Metal-Polymer Low Friction Plain Bearings Bush |
| MOQ: | 50 Piece / Pieces |
| Preis: | verhandelbar |
| Zahlungsbedingungen: | T/T, L/C, Western Union, |
| Versorgungsfähigkeit: | Special besonders angefertigt, die Buchsen-Herstellung schmierend |

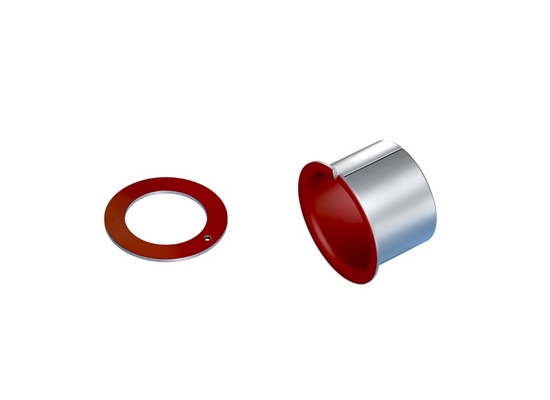

Stahlgestützte, polymere Längslager mit -Flanzenform eignen sich besonders für die Schmierung mit Hydrauliköl.Gewährleistung einer zuverlässigen Leistung in verschiedenen HydrauliksystemenDie Stahlunterlage bietet zusätzliche Festigkeit und Stabilität, während das -Material für einen reibungslosen Betrieb und eine effiziente Schmierung sorgt.Das Design des Flanschtyps ermöglicht eine einfache Installation und Integration in hydraulische MaschinenInsgesamt sind diese Lager eine ideale Wahl für Hydrauliköl-Schmieranwendungen und bieten eine hohe Leistungsfähigkeit und Langlebigkeit.
DIN 1494 / ISO 3547 Auch erhältlich: bleifrei!Spezielle Abmessungen sind nur auf Anfrage erhältlich.Es handelt sich um ein Trockenschleiflager mit einer -Schleifschicht.Schmierung ist daher nicht erforderlich.Es ist jedoch für geschmierte Anwendungen geeignet (z. B. Hydraulikölschmierung).
VIIPLUS bietet Ihnen ein umfangreiches Sortiment an Gleitlagern, um Ihren Bedürfnissen gerecht zu werden.Wir sind in der Lage, fast jedes Problem mit Trockenrutschlagern zu lösen..
Aussehen und Charakterisierung von Schäden an metallischen hydrodynamischen Lagern.
| Produktbezeichnung | -Stahlschalen |
| Maximale Tragfähigkeit | Statische Belastung 250 N/mm2; Dynamische Belastung 140 N/mm2 |
| Höchstlastgeschwindigkeit | Trockenreibung 2,5 m/s; Ölschmierung 5,0 m/s |
| Maximaler PV-Grenzwert | Trockenreibung 3,6 N/mm2 m/s; Ölschmierung 50 N/mm2 m/s |
| Reibungskoeffizient | Trockenreibung 0,08 bis 0,20; Ölschmierung 0,02 bis 0,0.07 |
| Arbeitstemperatur | -195°C bis +280°C |
| Wärmeleitfähigkeit | 42 W/m k |
| Herstellungsprozess | Materialschneiden~Bronzensintern~-Sintern~Maßung~Wälzen~Oberflächenbearbeitung~Verpacken |
| Anwendungsmerkmal | Selbstschmierung, geringer Verschleiß, geringe Reibung, geringer Lärm, gute Gleitfähigkeit, frei von Pb |
Gehäuse ØH7 Innen-Ø nach Montage H9 Schachtentoleranzf7 bis h8

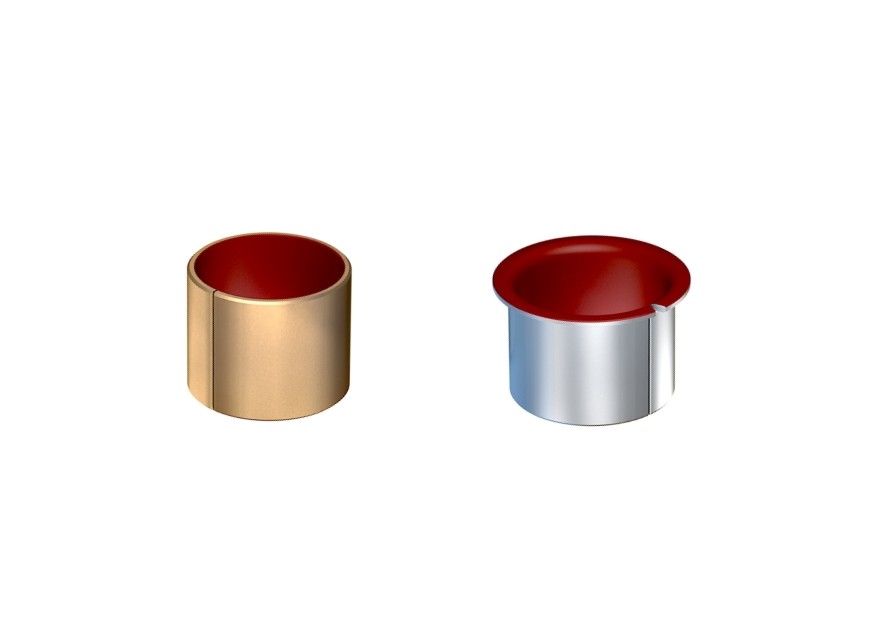

Typ der selbstschmierenden Lager
Schema für die Größe der Busche
| Di (mm) | Das (mm) | Sfl (mm) | Dfl (mm) | B (mm) | Lager | Schacht | Der größte Durchmesser (mm) | Mindestdurchmesser (mm) | Höchstfreiheit ((mm) | Die Mindestfreiheit ((mm) | |
| BB0304DU | 3 | 4.5 | 0.75 | 7 | 4 | H6 | h6 | 3.048 | 3 | 0.054 | 0 |
| BB0404DU | 4 | 5.5 | 0.75 | 9 | 4 | H6 | h6 | 4.048 | 4 | 0.056 | 0 |
| BB0505DU | 5 | 7 | 0.925 | 10 | 5 | H7 | f7 | 5.055 | 4.99 | 0.077 | 0 |
| BB0604DU | 6 | 8 | 0.925 | 12 | 4 | H7 | f7 | 6.055 | 5.99 | 0.077 | 0 |
| BB0608DU | 6 | 8 | 0.925 | 12 | 8 | H7 | f7 | 6.055 | 5.99 | 0.077 | 0 |
| BB0806DU | 8 | 10 | 0.925 | 15 | 5.5 | H7 | f7 | 8.055 | 7.99 | 0.083 | 0.003 |
| BB0808DU | 8 | 10 | 0.925 | 15 | 7.5 | H7 | f7 | 8.055 | 7.99 | 0.083 | 0.003 |
| BB0810DU | 8 | 10 | 0.925 | 15 | 9.5 | H7 | f7 | 8.055 | 7.99 | 0.083 | 0.003 |
| BB1007DU | 10 | 12 | 0.925 | 18 | 7 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
| BB1009DU | 10 | 12 | 0.925 | 18 | 9 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
| BB1012DU | 10 | 12 | 0.925 | 18 | 12 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
| BB1017DU | 10 | 12 | 0.925 | 18 | 17 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
| BB1207DU | 12 | 14 | 0.925 | 20 | 7 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
| BB1209DU | 12 | 14 | 0.925 | 20 | 9 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
| BB1212DU | 12 | 14 | 0.925 | 20 | 12 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
| BB1217DU | 12 | 14 | 0.925 | 20 | 17 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
| BB1412DU | 14 | 16 | 0.925 | 22 | 12 | H7 | f7 | 14.058 | 13.99 | 0.092 | 0.006 |
| BB1417DU | 14 | 16 | 0.925 | 22 | 17 | H7 | f7 | 14.058 | 13.99 | 0.092 | 0.006 |
| BB1509DU | 15 | 17 | 0.925 | 23 | 9 | H7 | f7 | 15.058 | 14.99 | 0.092 | 0.006 |
| BB1512DU | 15 | 17 | 0.925 | 23 | 12 | H7 | f7 | 15.058 | 14.99 | 0.092 | 0.006 |
| BB1517DU | 15 | 17 | 0.925 | 23 | 17 | H7 | f7 | 15.058 | 14.99 | 0.092 | 0.006 |
| BB1612DU | 16 | 18 | 0.925 | 24 | 12 | H7 | f7 | 16.058 | 15.99 | 0.092 | 0.006 |
| BB1617DU | 16 | 18 | 0.925 | 24 | 17 | H7 | f7 | 16.058 | 15.99 | 0.092 | 0.006 |
| BB1812DU | 18 | 20 | 0.925 | 26 | 12 | H7 | f7 | 18.061 | 17.99 | 0.095 | 0.006 |
| BB1817DU | 18 | 20 | 0.925 | 26 | 17 | H7 | f7 | 18.061 | 17.99 | 0.095 | 0.006 |
| BB1822DU | 18 | 20 | 0.925 | 26 | 22 | H7 | f7 | 18.061 | 17.99 | 0.095 | 0.006 |
| BB2012DU | 20 | 23 | 1.45 | 30 | 11.5 | H7 | f7 | 20.071 | 19.99 | 0.112 | 0.01 |
| BB2017DU | 20 | 23 | 1.45 | 30 | 16.5 | H7 | f7 | 20.071 | 19.99 | 0.112 | 0.01 |
| BB2022DU | 20 | 23 | 1.45 | 30 | 21.5 | H7 | f7 | 20.071 | 19.99 | 0.112 | 0.01 |
| BB2512DU | 25 | 28 | 1.45 | 35 | 11.5 | H7 | f7 | 25.071 | 24.99 | 0.112 | 0.01 |
| BB2517DU | 25 | 28 | 1.45 | 35 | 16.5 | H7 | f7 | 25.071 | 24.99 | 0.112 | 0.01 |
| BB2522DU | 25 | 28 | 1.45 | 35 | 21.5 | H7 | f7 | 25.071 | 24.99 | 0.112 | 0.01 |
| BB3016DU | 30 | 34 | 1.95 | 42 | 16 | H7 | f7 | 30.085 | 29.99 | 0.126 | 0.01 |
| BB3026DU | 30 | 34 | 1.95 | 42 | 26 | H7 | f7 | 30.085 | 29.99 | 0.126 | 0.01 |
| BB3516DU | 35 | 39 | 1.95 | 47 | 16 | H7 | f7 | 35.085 | 34.99 | 0.135 | 0.015 |
| BB3526DU | 35 | 39 | 1.95 | 47 | 26 | H7 | f7 | 35.085 | 34.99 | 0.135 | 0.015 |
| BB4016DU | 40 | 44 | 1.95 | 53 | 16 | H7 | f7 | 40.085 | 39.99 | 0.135 | 0.015 |
| BB4026DU | 40 | 44 | 1.95 | 53 | 26 | H7 | f7 | 40.085 | 39.99 | 0.135 | 0.015 |
| BB4516DU | 45 | 50 | 2.45 | 58 | 16 | H7 | f7 | 45.105 | 44.99 | 0.155 | 0.015 |
| BB4526DU | 45 | 50 | 2.45 | 58 | 26 | H7 | f7 | 45.105 | 44.99 | 0.155 | 0.015 |
Maschinenbau, Textilverarbeitung und landwirtschaftliche Maschinen, hydraulische Pumpen, Automobilindustrie
Technologie für Schiebelager und Buschen
1. Ohne Öl- oder weniger Öl-Schmierung, geeignet für Orte, an denen es unmöglich ist, Öl hinzuzufügen oder es schwierig ist, Öl hinzuzufügen.
2.Gute Verschleißbeständigkeit, geringer Reibungskoeffizient und lange Lebensdauer.
3Es gibt eine angemessene Menge an Elastoplastik, die die Spannung auf eine breitere Kontaktfläche verteilen und die Tragfähigkeit des Lagers verbessern kann.
4Die statischen und dynamischen Reibungskoeffizienten sind ähnlich, wodurch das Krabbeln bei geringer Geschwindigkeit vermieden und so die Arbeitsgenauigkeit der Maschine gewährleistet wird.
5Es kann die MaschineVibrationen reduzieren, Lärm reduzieren, Verschmutzung verhindern und Arbeitsbedingungen verbessern.
6. Die Übertragungsfolie kann während der Bewegung gebildet werden, um die Reibungswelle zu schützen, ohne die Welle zu beißen.
7Die Härte der Reibungswelle ist gering und es können mehr Wellen ohne Härtebehandlung verwendet werden, wodurch die Schwierigkeit der Verarbeitung verwandter Teile verringert wird.
8. Dünne Wandstruktur, leichtes Gewicht, kann mechanisches Volumen reduzieren.
9Auf der Rückseite des Stahls kann eine Vielzahl von Metallen elektroplattiert werden, die in korrosiven Medien verwendet werden können; es wurde weit verbreitet in Schiebeteleinheiten verschiedener Maschinen verwendet.
