| Markenbezeichnung: | viiplus wrapped bronze bushings |
| Modellnummer: | Eingewickelte Bronzebuchsen |
| MOQ: | Verhandeln Sie |
| Preis: | negotiate |

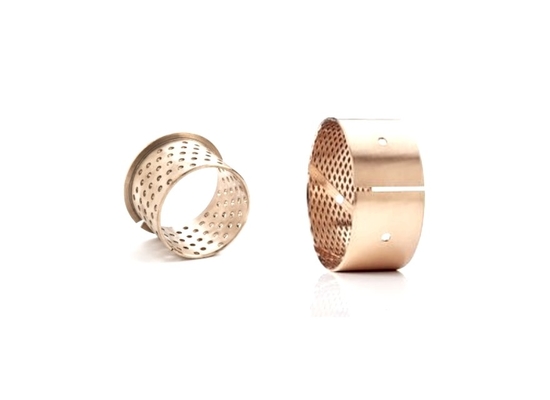

| Versorgungsfähigkeit: | Perforiertes Bronzelager, einfache eingewickelte Bronzelager |

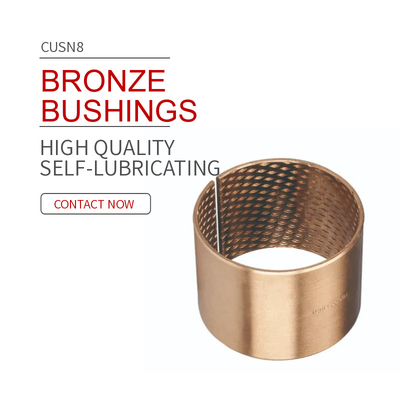

CuSn8-ummantelte Bronzelager und Bronze-Gleitlager CuSn6.5P0.1 sind beides hoch angesehene Komponenten im Industriesektor, die außergewöhnliche Leistung und Haltbarkeit in einer Vielzahl von Anwendungen bieten.
CuSn8-ummantelte Bronzelager sind bekannt für ihre Festigkeit und Verschleißfestigkeit, wodurch sie sich für Hochlast- und Hochgeschwindigkeitsanwendungen eignen. Das Ummantelungsdesign bietet zusätzliche Unterstützung und Stabilität, wodurch ein sicherer Sitz gewährleistet und unerwartete Bewegungen verhindert werden. Diese Lager sind ideal für den Einsatz in Motoren, Pumpen und anderen rotierenden Baugruppen, bei denen Präzision und Zuverlässigkeit entscheidend sind.
Auf der anderen Seite bieten Bronze-Gleitlager CuSn6.5P0.1 dank ihrer CuSn6.5P0.1-Bronzezusammensetzung eine glatte und effiziente Gleitfläche. Dieses Material ist bekannt für seine ausgezeichnete Korrosionsbeständigkeit und selbstschmierenden Eigenschaften, wodurch der Bedarf an regelmäßiger Schmierung und Wartung reduziert wird. Diese Lager eignen sich für den Einsatz in einer Vielzahl von Industrieanlagen, wo sie schwere Lasten bewältigen und über längere Zeiträume reibungslos arbeiten können.
Sowohl CuSn8-ummantelte Bronzelager als auch Bronze-Gleitlager CuSn6.5P0.1 werden präzisionsgefertigt, um einen festen Sitz und optimale Leistung zu gewährleisten. Sie sind so konzipiert, dass sie den Belastungen industrieller Umgebungen standhalten und einen zuverlässigen Betrieb und eine lange Lebensdauer gewährleisten.
Zusammenfassend lässt sich sagen, dass CuSn8-ummantelte Bronzelager und Bronze-Gleitlager CuSn6.5P0.1 Hochleistungskomponenten sind, die außergewöhnliche Haltbarkeit und Zuverlässigkeit in industriellen Anwendungen bieten. Egal, ob Sie Lager für Motoren, Pumpen oder andere rotierende Baugruppen benötigen, diese Bronzelager werden Ihre Anforderungen mit Sicherheit erfüllen.
Selbstschmierende Lagerlösungen
Bieten Sie hochwertige Gleitlager, ummantelte Bronzelagerprodukte an
Neben den in der Liste dieses Katalogs angezeigten Standardprodukten können wir auch Sonderanfertigungen liefern oder nach Kundenwunsch entwickeln.

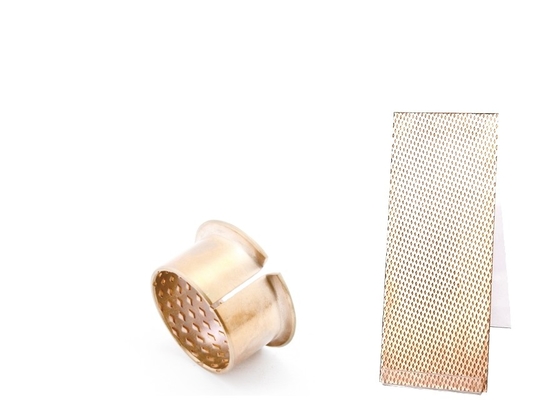

Das ummantelte Bronze-Gleitlager besteht aus einem hochdichten Kupferlegierungsstreifen mit einer speziellen Formel als Substrat. Die Oberfläche kann je nach Bedarf des Benutzers rautenförmig oder halbkugelförmig gerollt werden. Es hat die Vorteile vonhoher Dichte, großer Tragfähigkeit, guter Verschleißfestigkeit und langer Lebensdauerusw., wodurch die traditionelle Gusskupferhülse ersetzt, das mechanische Volumen reduziert und die Kosten gesenkt werden können.
| CuSn8/DIN 17662-1983 | ||||
| Ni(%) | Fe(%) | Sn(%) | Sn(%) | Cu(%) |
| ≦0,3 | ≦0,1 | 7,5~8,5 | 7,5~8,5 | Rest |
Die Festigkeit, Korrosionsbeständigkeit, Verschleißfestigkeit und andere Eigenschaften von Kupfer und seinen Legierungen oder um einige spezielle Anwendungsanforderungen zu erfüllen, auf der Grundlage der vorhandenen CuSn8-Komponenten, um die fünf-, sechs- und andere Komponenten hinzuzufügen, um das Material zu erreichenhohe Elastizität, hohe Verschleißfestigkeit, hohe Korrosionsbeständigkeit, Freischneiden und andere verschiedene Funktionen.
| Leistungsindikatoren | Daten | |
| Maximale Belastung | Statische Belastung | 120N/mm² |
| Dynamische Belastung | 40N/mm² | |
| Maximale lineare Geschwindigkeit | 2,5 m/s | |
| Hoher PV-Wert | 2,8 N/mm²・m/s | |
| Reibungskoeffizient | 0,08~0,25 | |
| Die Verwendung von Temperatur | -100℃~+200℃ | |
| Wärmeleitfähigkeit | 60W/m・K | |
| Wärmeausdehnungskoeffizient | 15×-6/K | |

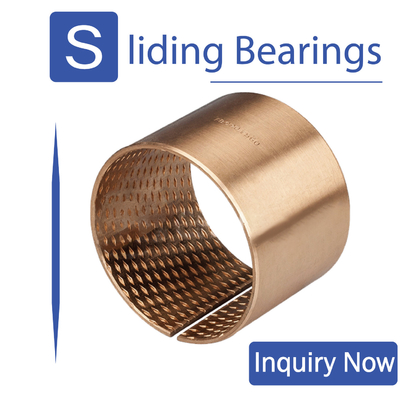

Rautenölrille, ummanteltes Bronze-Gleitlager, da die Nut eine bestimmte Tiefe aufweist, hat es eine gewisse Fähigkeit, Öl zu speichern, im geschlossenen Nutzraum kann es eine sehr gute Selbstschmierungswirkung erzielen, Öl und Fett können lange in der ummantelten Bronze-Gleitlagerbuchse gespeichert werden.
Ummantelte Bronze-Gleitlager beziehen sich auf ISO 3547, hier können Sie auf weitere technische Anforderungen klicken ISO 3547 Teil .pdf

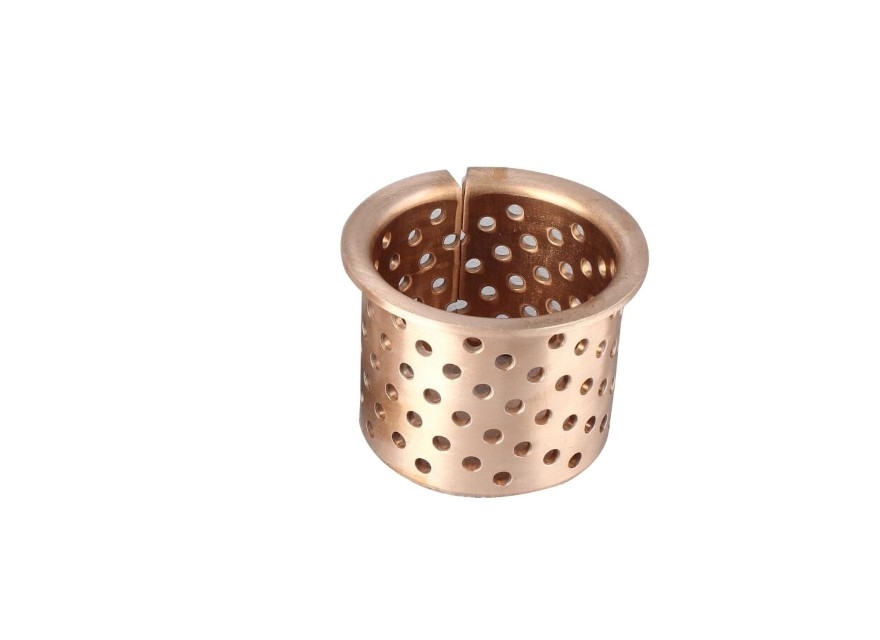

Daher können Sie die Arten von ummantelten Bronze-Gleitlager-Ölbohrungen bei uns anpassen, z. B. rundes Durchgangsloch oder rautenförmiger Ölschlitz, Flanschstruktur oder geradlinige Zylinderstruktur und weitere Spezialmaterialien. Sie können beispielsweise das Material cusn6.5p0.1 bei uns anpassen, das umweltfreundlich und bleifrei ist und sich für medizinische Behandlungen, Lebensmittel und andere Maschinen eignet.
| h8 | H7 | d | D | T | h- | 10 | 12 | 15 | 20 | 25 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 0 -0,022 |
12 | +0,018 0 |
10 | 12 | 0,980 0,955 |
4 | 1010 | 1012 | 1015 | 1020 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 0 -0,027 |
14 | " | 12 | 14 | " | " | 1210 | 1212 | 1215 | 1220 | 1225 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | " | 16 | " | 14 | 16 | " | " | 1415 | 1420 | 1425 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | " | 17 | " | 15 | 17 | " | " | 1510 | 1512 | 1515 | 1525 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | " | 18 | " | 16 | 18 | " | " | 1615 | 1620 | 1625 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | " | 20 | +0,021 0 |
18 | 20 | " | " | 1815 | 1820 | 1825 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 0 -0,033 |
23 | " | 20 | 23 | 1,475 1,445 |
" | 2015 | 2020 | 2025 | 2030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | " | 25 | " | 22 | 25 | " | 6 | 2215 | 2220 | 2225 | 2230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | " | 27 | " | 24 | 27 | " | " | 2415 | 2420 | 2425 | 2430 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | " | 28 | " | 25 | 28 | " | " | 2515 | 2520 | 2525 | 2530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | " | 32 | +0,025 0 |
28 | 32 | 1,970 1,935 |
" | 2820 | 2825 | 2830 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | " | 34 | " | 30 | 34 | " | 3020 | 3030 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 0 -0,039 |
36 | " | 32 | 36 | " | " | 3220 | 3230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | " | 39 | " | 35 | 39 | " | " | 3520 | 3530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | " | 40 | " | 36 | 40 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | " | 41 | " | 37 | 41 | " | " | 3720 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | " | 44 | " | 40 | 44 | " | 8 | 4020 | 4030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | " | 50 | " | 45 | 50 | 2,460 2,415 |
" | 4520 | 4530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | " | 55 | +0,030 0 |
50 | 55 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 0 -0,046 |
60 | " | 55 | 60 | " | " | 5520 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | " | 65 | " | 60 | 65 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Klicken Sie hier für PDF für weitere CuSn8-Bronzelagerinformationen Wrapped Bronze Bushings.pdf
Standard-Durchmesser |
Außendurchmesser |
Gehäusebohrung |
Innendurchmesser |
Passender Wellendurchmesser |
|---|---|---|---|---|
| 10~18 | +0,065 +0,030 |
+0,018 0 |
+0,046 0 |
- 0,016 - 0,043 |
| 18~30 | +0,075 +0,035 |
+0,021 0 |
+0,052 0 |
- 0,020 - 0,020 |
| 30~50 | +0,085 +0,045 |
+0,025 0 |
+0,062 0 |
- 0,025 - 0,064 |
| 50~80 | +0,100 +0,055 |
+0,030 0 |
+0,074 0 |
- 0,030 - 0,076 |
| 80~120 | +0,120 +0,070 |
+0,035 0 |
+0,087 0 |
- 0,036 - 0,090 |
| 120~180 | +0,170 +0,100 |
+0,400 0 |
+0,100 0 |
- 0,043 - 0,106 |
| 180~250 | +0,210 +0,130 |
+0,046 0 |
+0,115 0 |
- 0,050 - 0,122 |
| 250~315 | +0,260 +0,170 |
+0,052 0 |
+0,130 0 |
- 0,056 - 0,137 |
Sie können wählen, ob sie in Hebezeugen, Baumaschinen, Automobiltraktorchassis, Werkzeugmaschinenindustrie und Bergbaumaschinen eingesetzt werden sollen, aber auch in Form von Lagerbuchsen, Flanschbuchsen, Anlaufscheiben und Kugelschalen usw. hergestellt werden können.
