| Markenbezeichnung: | Viiplus Wrapper bronze bearing |
| Modellnummer: | Verpackungsbronzelager |
| MOQ: | Verhandeln Sie |
| Preis: | negotiate |
| Zahlungsbedingungen: | L/C, T/T, Western Union |
| Versorgungsfähigkeit: | Perforiertes Bronzelager, einfache eingewickelte Bronzelager |
Die gewickelten Bronzelager, hergestellt aus CuSn8-Material von Wieland-B09, sind ein Beweis für Präzisionstechnik und Langlebigkeit. CuSn8, eine hoch angesehene Bronzelegierung, bietet außergewöhnliche Verschleißfestigkeit und Belastbarkeit und ist somit die ideale Wahl für Lager, die sowohl Festigkeit als auch Zuverlässigkeit erfordern.
Das Design der gewickelten Bronzelager beinhaltet einen Wickelmechanismus, der nicht nur ihre strukturelle Integrität verbessert, sondern auch ihre Leistung in Umgebungen mit hoher Belastung. Diese einzigartige Wickeltechnik ermöglicht eine gleichmäßige Lastverteilung, minimiert Verschleiß und verlängert die Lebensdauer der Lager.
Wieland-B09, ein renommierter Hersteller von hochwertigen Metallen und Legierungen, stellt sicher, dass das in diesen Lagern verwendete CuSn8-Material den strengsten Reinheits- und Konsistenzstandards entspricht. Dies gewährleistet, dass die Lager auch unter anspruchsvollsten Bedingungen gleichmäßig und zuverlässig arbeiten.
Zusammenfassend bieten die gewickelten Bronzelager aus CuSn8-Material von Wieland-B09 eine Kombination aus Festigkeit, Haltbarkeit und Präzision, die in der Branche unübertroffen ist. Ob in Hochleistungsmaschinen oder Hochleistungsanwendungen eingesetzt, diese Lager liefern mit Sicherheit außergewöhnliche Leistung und dauerhafte Zuverlässigkeit.

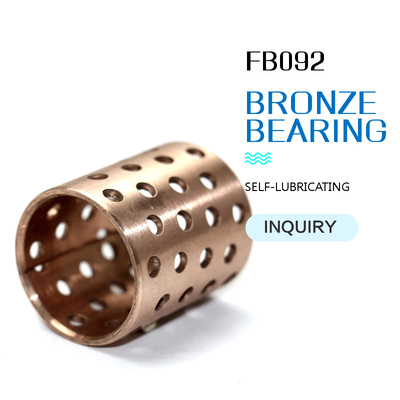

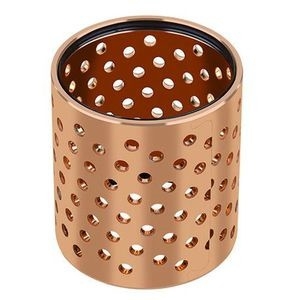

Die gewickelten Bronze-Perforationslager werden von den gewickelten Bronzelagern abgeleitet und sind ebenfalls in einer homogenen kaltverformbaren Bronze (CuSn8) gewickelt. Der Hauptunterschied besteht darin, dass die Vertiefungen der gewickelten Bronzelager-Serie auf der Gleitfläche durch Durchgangslöcher ersetzt werden. Dies ermöglicht es der gewickelten Bronze-Perforationslager-Serie, im Vergleich zu Vertiefungen eine größere Kapazität zur Aufnahme von Schmiermittel zu haben. Diese Durchgangslöcher dienen als Schmiermittelreservoirs, um schnell einen Schmierfilm in der Anfahrbewegung zu bilden und anschließend die Anfahrreibung zu reduzieren.
Bestellen Sie gewickelte Bronze-Perforationslager online
Sehen Sie sich unseren Online-Katalog für gewickelte Bronze-Perforationslager mit mehr als 10.000 gewickelten Bronze-Perforationslagern mit allen Größen und Modellen zum Download an - Holen Sie sich ein kostenloses Angebot!

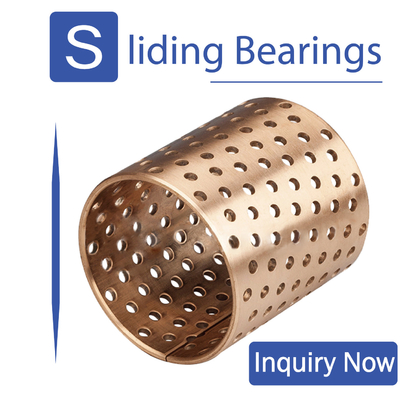

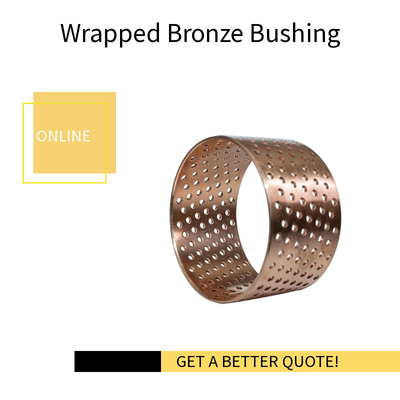

Gewickelte Bronze-Perforationslager sind dünnwandige Lager aus Bronzematerialien, die gleichmäßig und ordentlich durch Öleinspritzlöcher verarbeitet und aufgerollt werden. Das Lager hat die Vorteile einer großen Ölspeicherung, einer bequemen Installation und eines kleinen Designvolumens und kann den Einsatz von Kupferhülsen ersetzen, wodurch die Kosten erheblich gesenkt werden können. Derzeit wurde das Produkt in Förderern, Aufzügen, Walzmaschinen, Richtmaschinen usw. verwendet.mittlere Belastung, niedrige Geschwindigkeit.
| CuSn8/DIN 17662-1983 | ||||
| Ni(%) | Fe(%) | Sn(%) | Sn(%) | Cu(%) |
| ≦0,3 | ≦0,1 | 7,5~8,5 | 7,5~8,5 | Rest |
| CuSn6.5P0.1 | |||
| Cu | Sn | P | andere |
| Rest | 6,0-7,0 | 0,1-0,25 | ≤ 0,5 |
| Leistungsindikatoren | Daten | |
| Maximale Belastung | Statische Belastung | 120N/mm² |
| Dynamische Belastung | 40N/mm² | |
| Maximale lineare Geschwindigkeit | 2,5 m/s | |
| Hoher PV-Wert | 2,8N/mm²・m/s | |
| Reibungskoeffizient | 0,08~0,25 | |
| Die Verwendung von Temperatur | -100℃~+200℃ | |
| Wärmeleitfähigkeit | 60W/m・K | |
| Wärmeausdehnungskoeffizient | 15×-6/K | |
Rautenölrille, gewickelte Bronze-Perforationslager, da die Rille eine bestimmte Tiefe hat, hat sie eine gewisse Fähigkeit, Öl zu speichern, im geschlossenen Nutzraum kann sie eine sehr gute Selbstschmierungswirkung erzielen, Öl und Fett können lange in der Bronzelagerbuchse gespeichert werden.
Gewickelte Bronze-Perforationslager beziehen sich auf ISO 3547, hier können Sie auf weitere technische Anforderungen klicken ISO 3547 Teil .pdf

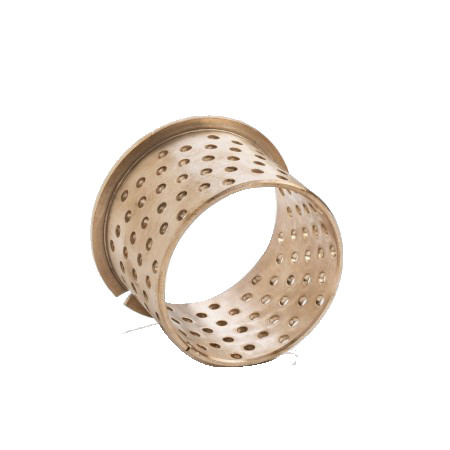

Daher können Sie die Arten von gewickelten Bronze-Lagern Ölbohrungen bei uns anpassen, z. B. rundes Durchgangsloch oder rautenförmiger Ölschlitz, Flanschstruktur oder gerade Zylinderstruktur und weitere Spezialmaterialien. Sie können beispielsweise CuSn8-Material bei uns anpassen, das umweltfreundlich und bleifrei ist und sich für medizinische Behandlungen, Lebensmittel und andere Maschinen eignet.
| h8 | H7 | d | D | T | h- | 10 | 12 | 15 | 20 | 25 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 0 -0,022 |
12 | +0,018 0 |
10 | 12 | 0,980 0,955 |
4 | 1010 | 1012 | 1015 | 1020 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 0 -0,027 |
14 | " | 12 | 14 | " | " | 1210 | 1212 | 1215 | 1220 | 1225 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | " | 16 | " | 14 | 16 | " | " | 1415 | 1420 | 1425 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | " | 17 | " | 15 | 17 | " | " | 1510 | 1512 | 1515 | 1525 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | " | 18 | " | 16 | 18 | " | " | 1615 | 1620 | 1625 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | " | 20 | +0,021 0 |
18 | 20 | " | " | 1815 | 1820 | 1825 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 0 -0,033 |
23 | " | 20 | 23 | 1,475 1,445 |
" | 2015 | 2020 | 2025 | 2030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | " | 25 | " | 22 | 25 | " | 6 | 2215 | 2220 | 2225 | 2230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | " | 27 | " | 24 | 27 | " | " | 2415 | 2420 | 2425 | 2430 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | " | 28 | " | 25 | 28 | " | " | 2515 | 2520 | 2525 | 2530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | " | 32 | +0,025 0 |
28 | 32 | 1,970 1,935 |
" | 2820 | 2825 | 2830 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | " | 34 | " | 30 | 34 | " | 3020 | 3030 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 0 -0,039 |
36 | " | 32 | 36 | " | " | 3220 | 3230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | " | 39 | " | 35 | 39 | " | " | 3520 | 3530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | " | 40 | " | 36 | 40 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | " | 41 | " | 37 | 41 | " | " | 3720 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | " | 44 | " | 40 | 44 | " | 8 | 4020 | 4030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | " | 50 | " | 45 | 50 | 2,460 2,415 |
" | 4520 | 4530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | " | 55 | +0,030 0 |
50 | 55 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 0 -0,046 |
60 | " | 55 | 60 | " | " | 5520 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | " | 65 | " | 60 | 65 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Klicken Sie hier für PDF mit weiteren Informationen zu gewickelten Bronze-Perforationslagern Wrapped Bronze Bushings.pdf
Standard-Durchmesser |
Außendurchmesser |
Gehäusebohrung |
Innendurchmesser |
Passender Wellendurchmesser |
|---|---|---|---|---|
| 10~18 | +0,065 +0,030 |
+0,018 0 |
+0,046 0 |
- 0,016 - 0,043 |
| 18~30 | +0,075 +0,035 |
+0,021 0 |
+0,052 0 |
- 0,020 - 0,020 |
| 30~50 | +0,085 +0,045 |
+0,025 0 |
+0,062 0 |
- 0,025 - 0,064 |
| 50~80 | +0,100 +0,055 |
+0,030 0 |
+0,074 0 |
- 0,030 - 0,076 |
| 80~120 | +0,120 +0,070 |
+0,035 0 |
+0,087 0 |
- 0,036 - 0,090 |
| 120~180 | +0,170 +0,100 |
+0,400 0 |
+0,100 0 |
- 0,043 - 0,106 |
| 180~250 | +0,210 +0,130 |
+0,046 0 |
+0,115 0 |
- 0,050 - 0,122 |
| 250~315 | +0,260 +0,170 |
+0,052 0 |
+0,130 0 |
- 0,056 - 0,137 |
Sie können diese in Hebezeugen, Baumaschinen, Automobiltraktorchassis, Werkzeugmaschinenindustrie und Bergbaumaschinen verwenden, aber auch in Form von Lagerbuchsen, Flanschbuchsen, Anlaufscheiben und Kugelschalen und anderen Formen herstellen.
