Pillow Blocks Oilless Bronze Graphite Plugged Bushings sind Hochleistungs-Komponenten, die für einen reibungslosen und zuverlässigen Betrieb in verschiedenen industriellen Anwendungen konzipiert wurden.

Diese aus Bronze gefertigten Buchsen weisen eine ausgezeichnete Festigkeit und Haltbarkeit auf, wodurch sie sich für Anwendungen mit hoher Belastung und hoher Geschwindigkeit eignen. Das oillose Design macht eine Schmierung überflüssig, wodurch der Wartungsaufwand und die Betriebskosten reduziert werden.

Die Graphit-Plugged-Funktion dieser Buchsen gewährleistet eine effektive Schmierung und Verschleißfestigkeit, wodurch die Lebensdauer der Buchsen verlängert wird. Dies führt auch zu einer verringerten Reibung und einem verbesserten Wirkungsgrad des Rotationssystems.

Pillow Blocks Oilless Bronze Graphite Plugged Bushings werden häufig in Maschinen, Pumpen, Motoren und anderen rotierenden Geräten eingesetzt. Ihr präzisionsgefertigtes Design gewährleistet eine genaue Ausrichtung und Stabilität, wodurch Vibrationen und Geräusche reduziert werden.

Mit ihrer robusten Konstruktion und den hochwertigen Materialien bieten diese Buchsen eine zuverlässige Leistung auch in den anspruchsvollsten Industrieumgebungen. Ob in Innen- oder Außenanwendungen eingesetzt, sie bieten eine langlebige und kostengünstige Lösung für eine reibungslose und effiziente Rotation.

Starre geteilte Pillow Blocks für Wellen von 1-5/16" bis 12" Durchmesser | VIIPLUS Selbstschmierlager

Pillow Block Lager & Einsätze Bronzelager

VIIPLUS ist spezialisiert auf Forschung und Entwicklung, Produktion und Verkauf von selbstschmierenden Lagern. Die Hauptprodukte sind Metall-Polymer-Verbundlager, bimetallische Verbundlager, bronzebeschichtete Lager, selbstschmierende monometallische Lager und andere Lager.MerkmalDas geteilte Pillow-Block-Lagergehäuse und/oder das Lager ist in zwei Teile geteilt und zusammengeschraubt, was eine einfachere Wartung oder den Austausch von Lagern für abgenutzte oder beschädigte Lager oder Wellen erleichtert.

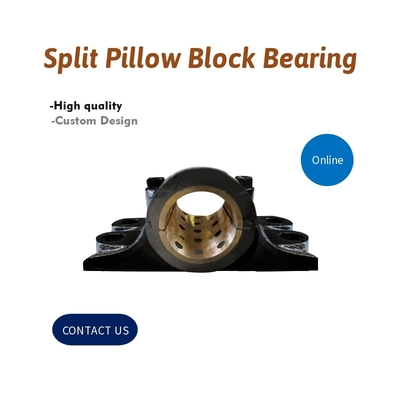

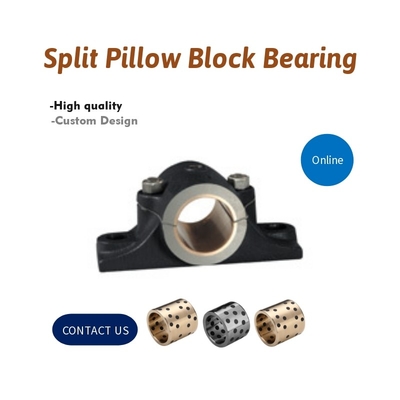

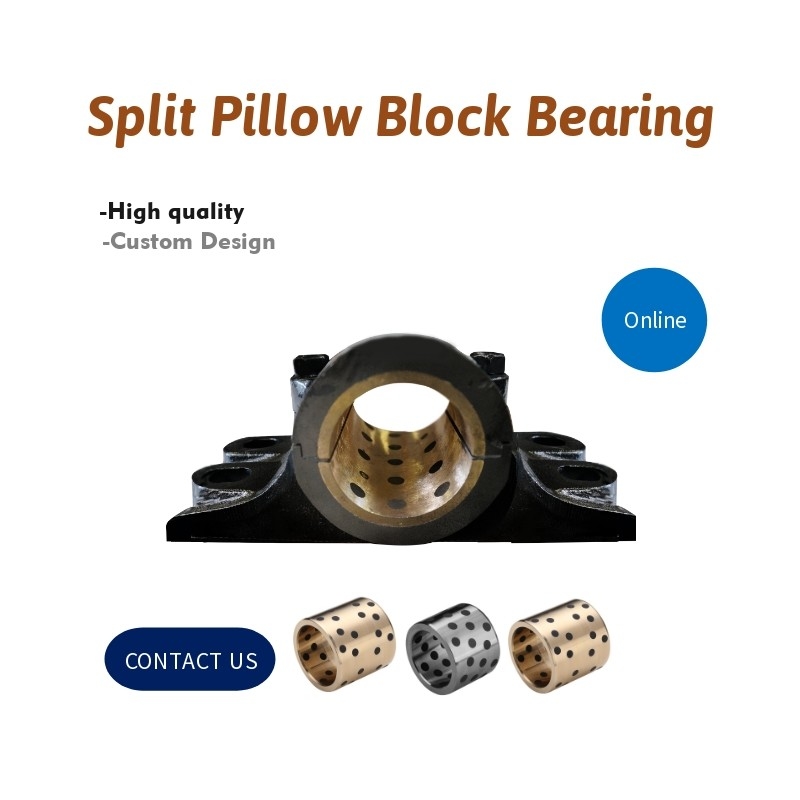

Starre geteilte Pillow Blocks

Serviceanforderungen mit Seitenbelastung oder Winkeldrücken erfordern Kugellager. Diese Lager ermöglichen es Ihnen, Lasten innerhalb von 30 ° auf jeder Seite der Schmiernut aufzunehmen. Sie haben alle Eigenschaften von regulären geteilten Lagern sowie den starren Stil. Diese Lager sind nur mit einem Bronzebeschichtungsmaterial erhältlich.

Material Der Vier-Schrauben-Sockel besteht aus Gusseisen mit 2 oder 4 Befestigungspunkten.

Gusseisen gehört zu der Familie der Materialien, deren Hauptbestandteil Eisen ist, mit wichtigen Spuren von Kohlenstoff und Silizium. Gusseisen ist ein natürliches Verbundmaterial, dessen Eigenschaften durch seine Mikrostruktur bestimmt werden — stabile und metastabile Phasen, die während der Verfestigung oder anschließenden Wärmebehandlung gebildet werden. Die Hauptmikrostrukturkomponenten von Gusseisen sind chemische und morphologische Formen, die Kohlenstoff annimmt, und eine kontinuierliche Metallmatrix, in der Kohlenstoff und / oder Karbid dispergiert sind.

Zeichnung

4-SCHRAUBEN-SOCKEL - 2-SCHRAUBEN-KAPPE

Welle

Größe

Größe

·Stromerzeugung (Kohle)

·Bergbau/Zuschlagstoffe/Zement

·Metallwerke/Zellstoff & Papier/Sägewerke/Forstwirtschaft/Wasseraufbereitung

·Lebensmittelverarbeitung

·Lagerhaltung

·Bewegliche Brücken/Konstruktionen

·Industrielle Ventilatoren/Gebläse

Wellenbefestigungsmethode

·

Fixierschraube - Die mit einer Fixierschraube befestigten Lager werden mit einer Fixierschraube, die sich auf einem Innenring befindet, an der Welle befestigt, d. h. die Lager haben Fixierschrauben, um den Innenring an einer Welle zu befestigen.

Hinweis zur VerwendungDie Sicherungsringlager haben eine Sicherungsmutter, um den Innenring an der Welle zu befestigen.

Hinweis zur VerwendungKeine Lagerbefestigungsmethode hat Vorkehrungen zur Befestigung einer Achse.

Hinweis zur VerwendungDieses Verfahren gilt für die gebräuchlichste Einstellschraube oder den Kragen für die Wellenverriegelungsvorrichtung unter Verwendung einer festen und einer Expansionsvorrichtung, aber die allgemeinen Richtlinien gelten für alle Lagereinbauten.

1. Überprüfen und reinigen Sie die Welle

Überprüfen Sie zunächst Ihre Welle, um sicherzustellen, dass sie sauber, rund, gerade, frei von Graten und Kerben ist und dass sie gemäß den Spezifikationen des Herstellers nicht zu klein oder zu groß ist. Verwenden Sie feines Schleifpapier oder glänzendes Klebeband, um die Welle von Rost zu befreien. Verwenden Sie dann einen leichten Ölfilm, um Ablagerungen zu entfernen.

2. Setzen Sie die Lager auf die Welle

Verwenden Sie einen Hammer und einen Holzblock oder ein Weichstahlrohr auf dem Innenring, wenn Sie das Lager auf die Welle setzen, falls das Lager an Ort und Stelle geklopft werden muss. Schlagen oder üben Sie KEINEN Druck auf das Gehäuse oder die Dichtungen aus.

3. Schrauben Sie das Gehäuse leicht an der Montagestruktur fest

Positionieren Sie die Welle, indem Sie das Gehäuse leicht an der Montagestruktur festschrauben. Überbrücken Sie die Schlitze in den Gehäusebefestigungsschrauben mit schweren Unterlegscheiben oder schweren Federscheiben. Dies kann dazu beitragen, ein Lösen zu verhindern.

4. Legen Sie die endgültige Montageposition fest

Bevor Sie die Schrauben befestigen, legen Sie Ihre endgültige Montageposition fest, indem Sie die Lager von Hand oder mit einem Gummihammer ausrichten.

5. Schrauben Sie das Gehäuse fest an der Montagestruktur fest

Nachdem Sie das Lager richtig ausgerichtet haben, befestigen Sie beide Einheiten sicher an der Montagestruktur.

6.

Stellen Sie sicher, dass sich die Welle axial bewegen kann

Stellen Sie sicher, dass sich die Welle axial durch die Lagerbohrungen bewegen kann, um die richtige Ausrichtung zu bestätigen. Wenn dies nicht möglich ist, lösen Sie die Gehäuse und richten Sie die Welle aus.7. Ziehen Sie die beiden Klemmschrauben des Kragens fest
