| Markenbezeichnung: | VIIPLUS |
| Modellnummer: | oilless 2000 Buchsen |
| MOQ: | Verkäuflich |
| Preis: | verhandelbar |
| Zahlungsbedingungen: | T/T |
| Versorgungsfähigkeit: | Zuschlaggegenstände, Zuschlaggegenstände, Zuschlaggegenstände, Zuschlaggegenstände, Zuschlaggegenstä |
Die 2000er Sinter-Mehrschicht-Oilless-Buchsen mit dispergiertem Festschmierstoff sind innovative Komponenten, die für außergewöhnliche Verschleißfestigkeit und Haltbarkeit in einer Vielzahl von industriellen Anwendungen entwickelt wurden. Diese Buchsen werden in einem Sinterverfahren hergestellt, bei dem pulverförmige Metallmaterialien verdichtet und erhitzt werden, um eine feste, poröse Struktur zu erzeugen.
Das Mehrschichtdesign dieser Buchsen ermöglicht eine überlegene Leistung unter hohen Belastungen und Drehzahlen. Jede Schicht ist sorgfältig gefertigt, um Festigkeit, Steifigkeit und Schmiereigenschaften zu optimieren. Der dispergierte Festschmierstoff im Material sorgt für einen reibungslosen Betrieb ohne regelmäßiges Ölen oder Schmieren, wodurch der Wartungsaufwand erheblich reduziert wird.
Die Sinterkonstruktion dieser Buchsen bietet zudem eine ausgezeichnete Hitzebeständigkeit und Korrosionsbeständigkeit, wodurch eine zuverlässige Leistung auch in rauen Umgebungen gewährleistet wird. Dies macht sie für den Einsatz in verschiedenen Maschinen und Anlagen geeignet, darunter Pumpen, Motoren und Getriebe.
Die 2000er Sinter-Mehrschicht-Oilless-Buchsen mit dispergiertem Festschmierstoff bieten eine kostengünstige und langlebige Lösung für industrielle Anwendungen, die Hochleistungsbuchsen erfordern. Ihr einzigartiges Design und ihre Materialeigenschaften gewährleisten einen reibungslosen und effizienten Betrieb, wodurch Ausfallzeiten reduziert und die Lebensdauer von Maschinen und Anlagen verlängert wird.
Kontaktieren Sie uns
Um eine Anfrage zu stellen oder einen Katalog von OILLES-Buchsenlagern anzufordern, kontaktieren Sie uns noch heute!
(Graphit eingebetteter kohlenstoffarmer Stahl)
Geben Sie die Artikelnummer nach erforderlichem I.D., O.D. und Länge an. (z. B.) I.D. ist 35 mm, O.D. ist 44 mm und die Länge ist 50 mm.

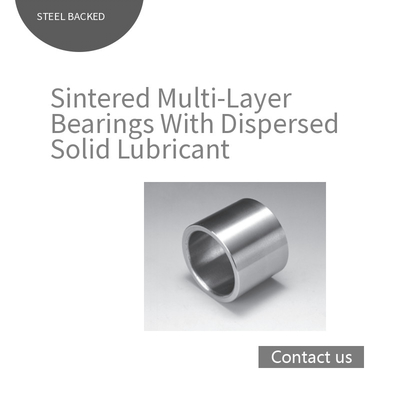

Oilles 2000 Buchsen (Hochpräzisionstyp)

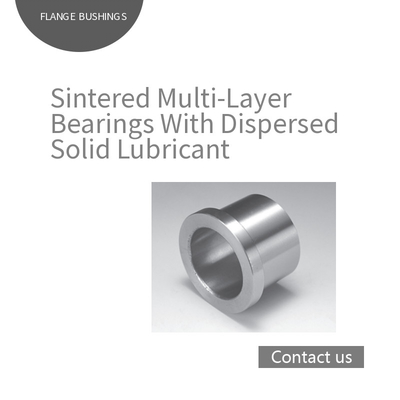

Oilles 2000 Flanschbuchsen (Hochpräzisionstyp)

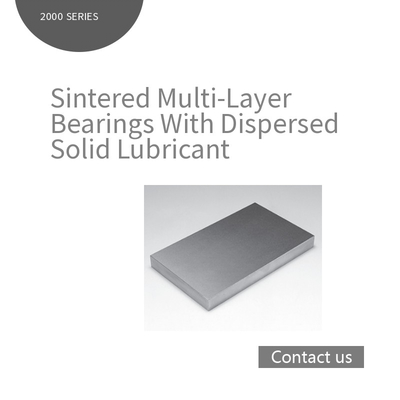

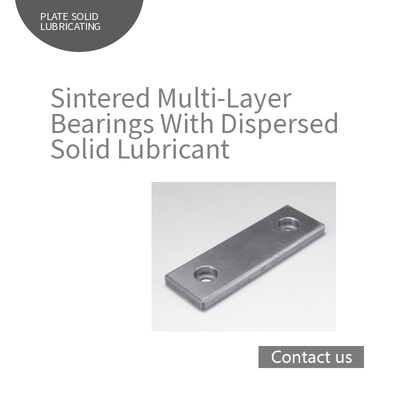

Oilles 2000 Verschleißplatten 5 mm Dicke
Oilles 2000 Verschleißplatten 10 mm Dicke
Oilles 2000 Buchsenhülsen sindSinter-Mehrschichtlager Buchsenhülsebestehen aus Gleitflächen aus speziellem Sintermaterial und Stahlrückenmetallen. Der Festschmierstoff, hauptsächlich aus Graphit, ist in der Sinterlage dispergiert, die gesintert und mit Öl imprägniert ist.
Selbstschmierende, wartungsfreie Buchsenhülse
Oilles 2000 Buchsenhülse ist eineSinter-Mehrschichtlager Buchsenhülseaus einem speziellen Sintermaterial, das die Gleitfläche bildet, und dem Stahlmaterial, das die Stütze bildet.
Die Sinterlagen bestehen aus einer speziellen Kupfer-Nickel-Legierung, die einen gleichmäßig verteilten Schmierfeststoff enthält, dessen Hauptbestandteil Graphit ist. Festschmierstoffe werden auf derSinter-Mehrschichtlager BuchsenhülseOberfläche freigesetzt, wenn Verschleiß auftritt. Dies gewährleistet einen niedrigeren Reibungskoeffizienten während des Betriebs.
Darüber hinaus sind diese Sinterlagen mit Öl imprägniert. Zu den abgedeckten Anwendungen gehören Verschleißplatten für Werkzeuge in der Automobilindustrie, Industrieroboter, Verschleißplatten für Spritzgussmaschinen und VerbindungenSinter-Mehrschichtlager Buchsenhülse, Baumaschinen usw.
· Dispergierter Festschmierstoff ermöglicht Bewegungen in jede Richtung und bietet überlegene Leistung bei kleinsten Bewegungen.
· Wartungsfähig ohne Schmierung.
· Bietet überlegene Belastbarkeit, Geschwindigkeitseigenschaften und Verschleißfestigkeit.
· Standard-Oilles 2000 Buchsenhülsenprodukte und Platten für die zusätzliche Bearbeitung sind in verschiedenen Größen erhältlich.
| Schmierbedingungen | Trocken | Periodische Schmierung |
|---|---|---|
| Betriebstemperaturbereich (℃) |
-40～+120 | -40～+120 |
| zulässiger max. Kontaktdruck: P (N/mm2) |
24.5 | 49 |
| zulässige max. Geschwindigkeit: V (m/s) |
0.50 | 1.00 |
| Zulässiger max. PV-Wert (N/mm2・m/s) |
1.63 | 2.45 |
Die Werte in Klammern sind die statischen Drücke derSinter-Mehrschichtlager Buchsenhülse , die die Drücke der Sinter-Mehrschichtlager in unbewegten oder sehr langsam bewegten Anwendungen (≦ 0,0017 m / s) sind.
| Dichte | —— | g/cm3 | 6.3 |
|---|---|---|---|
| Härte | JIS K 7202-2 | HRM | 60-95 |
| Ölimprägnierungsrate | —— | Vol% | 12 |
· Die oben gezeigten Werte gelten für die Sinterlage.
· Die oben gezeigten Werte sind typische Werte, nicht die Standardwerte.
Wenn das Bronze-Buchsen 2000 Material gekauft und durch Fertigbearbeitung verwendet wird, sollte es nach der Bearbeitung ölimprägniert und dann im Gehäuse montiert werden. Wenn dieBuchsenhülse Sinter-Mehrschichtlagerlange gelagert oder gewaschen wird, sollte sie erneut ölimprägniert und dann im Gehäuse montiert werden. Für die Methode siehe die Beschreibung zur Ölimprägnierungsmethode auf Seite 250. Tauchen Sie die bearbeiteteBuchsenhülseSinter-Mehrschichtlagervor der Verwendung 24 Stunden oder länger in Schmieröl ein, wenn eine Ölimprägnierung (durch Erhitzen) nicht möglich ist.
|
I.D. |
O.D. |
Länge |
|
Klasse 7 bis 8 |
Klasse 6 bis 7 |
Klasse 8 bis 9 |
| I.D. | O.D. |
-0.1 Länge L Toleranz -0.3 |
||||||||||
| φd | Toleranz | φD | Toleranz | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 | 30 |
| 12 |
＋0.049 ＋0.038 |
18 |
＋0.034 ＋0.023 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 | 121830 |
| 13 |
＋0.053 ＋0.042 |
19 |
＋0.041 ＋0.028 |
131910 | 131912 | 131915 | 131920 | 131925 | 131930 | |||
| 14 |
＋0.053 ＋0.042 |
20 |
＋0.041 ＋0.028 |
142010 | 142012 | 142015 | 142020 | 142025 | 142030 | |||
| 15 |
＋0.053 ＋0.042 |
21 |
＋0.041 ＋0.028 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | 152130 | ||
| 16 |
＋0.053 ＋0.042 |
22 |
＋0.041 ＋0.028 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | 162230 | |
| 18 |
＋0.053 ＋0.042 |
24 |
＋0.041 ＋0.028 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | 182430 | ||
| 20 |
＋0.060 ＋0.047 |
28 |
＋0.041 ＋0.028 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | 202830 | |
| 20 |
＋0.060 ＋0.047 |
30 |
＋0.041 ＋0.028 |
203015 | 203016 | 203020 | 203025 | 203030 | ||||
| 25 |
＋0.065 ＋0.052 |
33 |
＋0.050 ＋0.034 |
253312 | 253315 | 253316 | 253320 | 253325 | 253330 | |||
| 25 |
＋0.065 ＋0.052 |
35 |
＋0.050 ＋0.034 |
253515 | 253516 | 253520 | 253525 | 253530 | ||||
| 28 |
＋0.065 ＋0.052 |
38 |
＋0.050 ＋0.034 |
283820 | 283825 | 283830 | ||||||
| 30 |
＋0.065 ＋0.052 |
38 |
＋0.050 ＋0.034 |
303812 | 303815 | 303820 | 303825 | 303830 | ||||
| 30 |
＋0.065 ＋0.052 |
40 |
＋0.050 ＋0.034 |
304015 | 304020 | 304025 | 304030 | |||||
| 35 |
＋0.076 ＋0.060 |
44 |
＋0.050 ＋0.034 |
354420 | 354425 | 354430 | ||||||
| 35 |
＋0.076 ＋0.060 |
45 |
＋0.050 ＋0.034 |
354520 | 354525 | 354530 | ||||||
| 40 |
＋0.076 ＋0.060 |
50 |
＋0.050 ＋0.034 |
405015 | 405020 | 405025 | 405030 | |||||
| 45 |
＋0.081 ＋0.065 |
55 |
＋0.060 ＋0.041 |
455530 | ||||||||
| 45 |
＋0.081 ＋0.065 |
60 |
＋0.060 ＋0.041 |
456030 | ||||||||
| 50 |
＋0.081 ＋0.065 |
60 |
＋0.060 ＋0.041 |
506020 | 506030 | |||||||
| 50 |
＋0.081 ＋0.065 |
62 |
＋0.060 ＋0.041 |
506230 | ||||||||
| 50 |
＋0.081 ＋0.065 |
65 |
＋0.060 ＋0.041 |
506530 | ||||||||
| 55 |
＋0.091 ＋0.072 |
70 |
＋0.062 ＋0.043 |
557030 | ||||||||
| 60 |
＋0.091 ＋0.072 |
74 |
＋0.062 ＋0.043 |
607430 | ||||||||
| 60 |
＋0.091 ＋0.072 |
75 |
＋0.062 ＋0.043 |
607530 | ||||||||
| 65 |
＋0.091 ＋0.072 |
80 |
＋0.062 ＋0.043 |
|||||||||
| 70 |
＋0.096 ＋0.077 |
85 |
＋0.073 ＋0.051 |
708530 | ||||||||
| 70 |
＋0.096 ＋0.077 |
90 |
＋0.073 ＋0.051 |
|||||||||
| 75 |
＋0.096 ＋0.077 |
90 |
＋0.073 ＋0.051 |
|||||||||
| 75 |
＋0.096 ＋0.077 |
95 |
＋0.073 ＋0.051 |
|||||||||
| 80 |
＋0.096 ＋0.077 |
96 |
＋0.073 ＋0.051 |
|||||||||
| 80 |
＋0.096 ＋0.077 |
100 |
＋0.073 ＋0.051 |
|||||||||
| 90 |
＋0.107 ＋0.085 |
110 |
＋0.076 ＋0.054 |
|||||||||
| 100 |
＋0.107 ＋0.085 |
120 |
＋0.076 ＋0.054 |
|||||||||
| I.D. | O.D. |
Länge L Toleranz0 －0.3 |
|||||||||||
| φd | Toleranz | φD | Toleranz | 16 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 100 | 120 |
| 12 |
＋0.011 ＋0.003 |
18 |
0 －0.008 |
121816 | 121825 | ||||||||
| 16 |
＋0.011 ＋0.003 |
22 |
0 －0.009 |
162216 | 162220 | 162230 | |||||||
| 20 |
＋0.013 ＋0.004 |
28 |
0 －0.009 |
202820 | 202830 | 202840 | |||||||
| 25 |
＋0.013 ＋0.004 |
33 |
0 －0.011 |
253325 | 253330 | 253340 | 253350 | ||||||
| 30 |
＋0.013 ＋0.004 |
38 |
0 －0.011 |
303830 | 303840 | 303850 | 303860 | ||||||
| 35 |
＋0.016 ＋0.005 |
44 |
0 －0.011 |
354440 | 354450 | 354460 | |||||||
| 40 |
＋0.016 ＋0.005 |
50 |
0 －0.011 |
405040 | 405050 | 405060 | |||||||
| 50 |
＋0.016 ＋0.005 |
62 |
0 －0.013 |
506250 | 506280 | ||||||||
| 60 |
＋0.019 ＋0.006 |
74 |
0 －0.013 |
607450 | 607460 | 607480 | |||||||
| 70 |
＋0.019 ＋0.006 |
85 |
0 －0.015 |
708550 | 7085100 | ||||||||
| 80 |
＋0.019 ＋0.006 |
96 |
0 －0.015 |
809650 | 809680 | 8096120 | |||||||
| 100 |
＋0.022 ＋0.007 |
120 |
0 －0.015 |
10012050 | 100120100 | 100120120 | |||||||

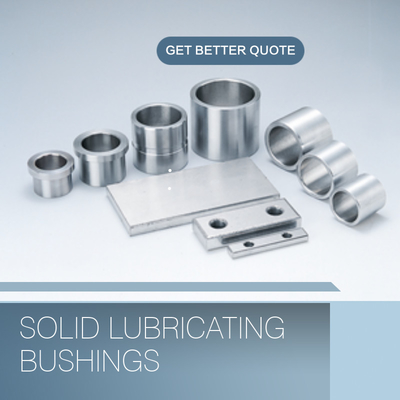

· Standard-Zylinderbuchsen, Flanschbuchsen, Anlaufscheiben und Lamellen sind erhältlich.
· Bleifreie Ausführung ist ebenfalls erhältlich
· Alle Sonderausführungen werden nach Bedarf produziert
Oilles 2000 Buchsenhülse wurde häufig in mechanischen Teilen mit hoher Belastung, geringer Reibung und guter Verschleißfestigkeit eingesetzt, bei denen eine Ölzufuhr schwierig ist, wie z. B. Verschleißplatten für Automobilwerkzeuge, Industrieroboter, Spritzguss-Verschleißplatten, Spritzguss-Zugankerbuchsen, Baumaschinen selbstschmierendBuchsenhülse Lager usw.
