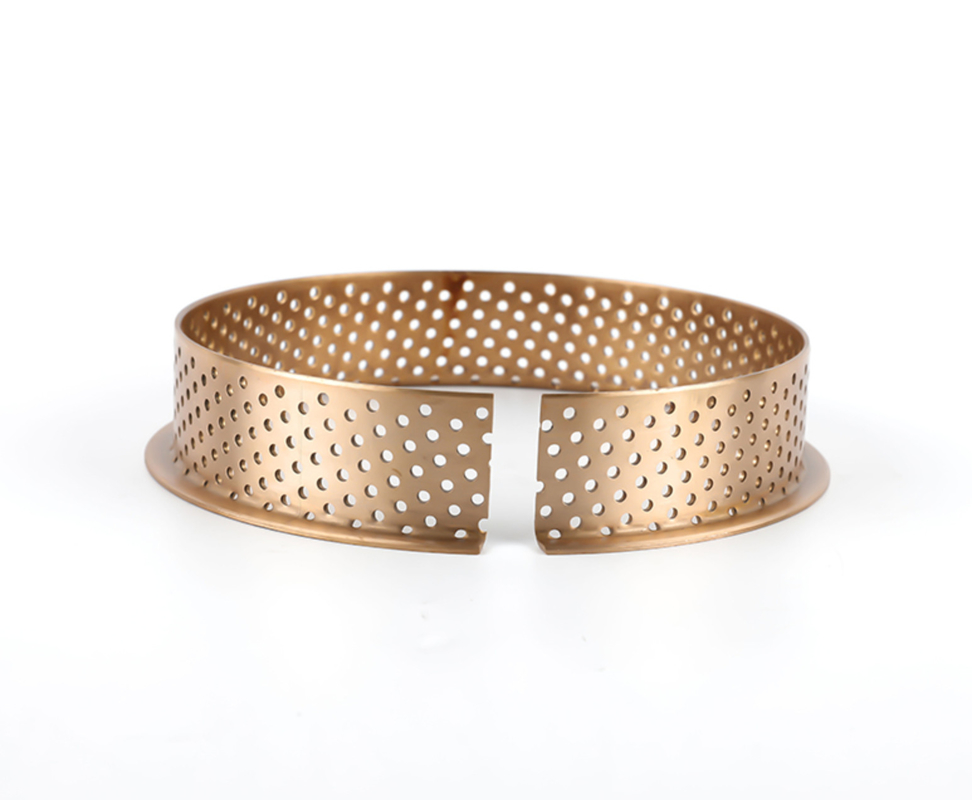

Split-Typ CuSn8 Bronze Flansch-Schleiflager: Die robuste Lösung von VIIPLUS für schwere Anwendungen- Ich weiß.
In Industriezweigen, in denen Maschinen unerbittlichen Belastungen, hohen Belastungen und rauen Umgebungen ausgesetzt sind, Lager aus BronzeSie sind die unbekannten Helden, die für einen reibungslosen Betrieb sorgen.Split-Typ CuSn8 Bronzene Flansch-SchiebereglerEntdecken Sie, wie diese Lager in anspruchsvollen Umgebungen die traditionellen Lösungen übertreffen.
Für Schiebeanwendungen, die hohe VerschleißfestigkeitUnd...LanglebigkeitDie Split-Lager von VIIPLUS kombinieren die überlegenen Eigenschaften vonCuSn8-BronzlegierungSie unterscheiden sich in folgender Weise:
- Ich weiß.Split-Design für eine mühelose Installation- Ich weiß.
- Ich weiß.CuSn8-Bronzlegierung: Dauerhaft- Ich weiß.
- Ich weiß.Flansche zur Verbesserung der Stabilität- Ich weiß.
- Ich weiß.Selbstschmierte Effizienz- Ich weiß.
VIIPLUS® Split Type CuSn8 Flanschlager sind in Industriezweigen, die zuverlässigkeit unter Druck verlangen, vertrauenswürdig:
Dieses Lager, ein Flaggschiff im Portfolio von VIIPLUS, ist ein Beispiel für Präzision und Widerstandsfähigkeit:
Technische Spezifikation:
Aufwertung auf VIIPLUS Split-Typ CuSn8 Bronze Flansch-Schieberegler- Ich weiß.
Egal, ob Sie Maschinen nachrüstet oder neue Systeme entwirft, VIIPLUS liefert Lager, die unter extremen Bedingungen hervorragend sind. Reduzieren Sie Ausfallzeiten, steigern Sie die Effizienz und senken Sie Kostenmit Komponenten, die für die lange Strecke gebaut sind.
Kontaktieren Sie VIIPLUS noch heuteFür Angebote, technischen Support oder maßgeschneiderte technische Lösungen.
Meta Beschreibung: Entdecken Sie die VIIPLUS® Split Type CuSn8 Bronze Flange Slide Bearings® mit hoher Belastung, selbstschmierbar und RoHS-konform.Erforschen Sie die Spezifikationen und Anwendungen.
Schlüsselwörter: Split-Bronzlager, CuSn8 Flanschlager, wartungsfreie Schiebelager, Verpackung aus Bronze 090, Industrie-Bronzbüsche, VIIPLUS-Lager, hochlastfähige Bronzelegierung.
mit einer Breite von nicht mehr als 50 mm, Split Bronze Bushing weit verbreitet fürBergbaumaschinen.
Bronzenschläuche, gewickelt, gewalzte Schläuche, aus geschmiedetem- Ich weiß.Sie sind aus einem sehr schlanken Material und trotz ihrer dünnwandigen Struktur sehrhohe BelastungenDaher sind diese Bronze-Büsche für Bronze-Swinging-Büsche (Oszillierbewegung), die am häufigsten für Walzbüsche verwendet werden.
Das ausgezeichnete Zinnbronzmaterial verschafft den Buschenausgezeichnete Gleiteigenschaften und hohe Verschleißfestigkeit.
Ein Vorteil dieser Art von Buschen ist, daß sie in einem Standardformat mit Schmiertaschen hergestellt werden.Sie kann auf jede gewünschte Länge verkürzt werden.
Wir bieten auch spezielle Designs und Größen nach Ihren Vorgaben an.
| Eigengewicht: 8,8 kg/dm3 | Koeffizient der thermischen Ausdehnung (20 °C bis 300 °C): 18,5 10-6/K |
| Wärmeleitfähigkeit: 60 W/mK | Elastizitätsmodul (20°C): 115 kN/mm2 |
| Härte: 125 HB | Zugfestigkeit Rm470 N/mm2 |
| 0,2%-Ertragswert Rpp0,2: 300 N/mm2 | Verlängerung bei Fraktur A: 40 % |
Ein Zinnbronz mit hervorragenden Schiebeeigenschaften.eine hohe Verschleißfestigkeit, Korrosionsbeständigkeit und Ermüdungsfestigkeit erforderlich sind.
Durch die dünnwandige Konstruktion von Walzschrauben können sie sehrhohe spezifische Kräfte.Diese können höher sein als bei den relativ dicken Wand-Büschungen.hohe Belastungen sind möglich, insbesondere bei Schwingen von Bronze-Bushings (Oszillationsbewegung).
| Materialbezeichnung:- Das ist nicht wahr.DIN ISO 4382-2 |
Zusammensetzung (Massenteil der Richtwerte): Cu 91,3%, Sn 8,5%, P 0,2% |
| Nenngröße d1 | Einbautoleranz | ||
| größer als | bis | Gehäuse H7 | Bronzene Gehäuse-Ø nach dem Einbau in den Gehäuse H7 (Mitte) |
| 10 | 18 | 0 / +0,018 | 0 / +0,043 |
| 18 | 30 | 0 / +0,021 | 0 / +0,052 |
| 30 | 50 | 0 / +0,025 | 0 / +0,062 |
| 50 | 80 | 0 / +0,030 | 0 / +0,074 |
| 80 | 120 | 0 / +0,035 | 0 / +0,087 |
| 120 | 180 | 0 / +0,040 | 0 / +0,100 |
| 180 | 250 | 0 / +0,046 | 0 / +0,115 |
| 250 | 305 | 0 / +0,052 | 0 / +0,130 |
Prüfung nach DIN 1494/ISO 3547 Teil 2
Der Durchmesser der Flansche [d3] ist gemäß DIN ISO 2768 mit grobem
Breitentoleranzen für zylindrische und flängeförmige Bronzengehäuse
Breite [b1] bis zum Außendurchmesser [d2] 100 mm: ±0,25 mm
Breite [b1] größer als Außendurchmesser [d2] 100 mm: ±0,5 mm

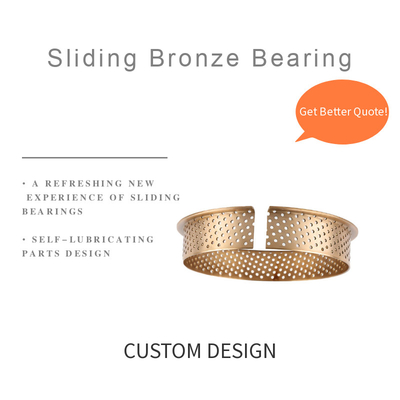

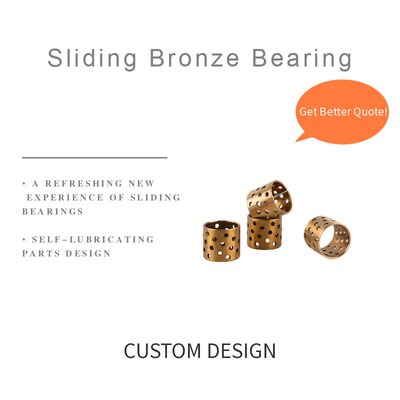

Flansche Gleitlager mit Lochmuster
Schieberegler mit Lochmuster LD Schieberegler mit Lochmuster (LD = langfristige Schmierung mit dem Depot) eignen sich für alle Arten von Fett.Schleiflager mit Schmiereindruck ST können leicht durch Schieberegler mit Lochmuster LD ersetzt werdenVorteile: Significantly larger grease depot compared to bushings with grooves or lubrication indents Extension of the running time and the relubrication interval compared to ST bushings Collection of dirt and wear particles in the lubrication holes
Bronze mit hoher Belastbarkeit, sehr guter thermischer Stabilität, sehr guter Korrosionsbeständigkeit, Verschleißbeständigkeit.
Verwendung:Sphärische, schnelle Bronze-Büsche bei Schlag- und Aufprallbelastungen, Bronze-Büsche in Hydraulikzylindern, Bronze-Büsche in den Giebeln von Baggergelenken und in landwirtschaftlichen Maschinen.
für Flanschbüsche:
|
Anwendung: |
Hebe- und Bergbaumaschinen, |
|
Material: |
- Das ist nicht wahr. |
|
Dichte: |
80,8 g/cm3 |
|
Maximale dynamische Last: |
100 N/mm2 |
|
Maximale Lineargeschwindigkeit ((Grieß): |
2 m/s |
|
Maximaler PV-Wert für Fett: |
2.8N/mm2·m/s |
|
Druckfestigkeit |
> 460N/mm2 |
|
Ausfallstärke N/mm2 |
> 280N/mm2 |
|
Härte: |
90 bis 150 |
|
Paarungsachse |
Härte ≥ 50, Rauheit 0,4-1.0 |
|
Betriebstemperatur |
-40 °C bis + 150 °C |
|
Reibungskoeffizient |
0.06 bis 0.15 |
|
Lineare Expansionskoeffizient |
18.5×10-6/K |
|
Wärmeleitungskoeffizient |
58 W/m·K |
Die Kombination von ständig steigender Leistungsdichte und Energieeffizienz, verbunden mit ständig steigenden Anforderungen an die Lebensdauer und die Wirtschaftlichkeit, führtimmer höhere Anforderungen an Bauteile und Produktion. Durch die Kombination von speziell entwickelten und hergestelltenHochleistungsmaterialienmit den modernsten Fertigungstechnologien sowohl für gedrehte als auch für gewalzte Gleitlager,Bronze-Lager sind ideal für die aktuellen und zukünftigen Anforderungen der Bau- und Landmaschinenindustrie sowie der Hydraulikindustrie geeignet..
Bei der Montage sollte das Lager mit Fett geschmiert werden, bevor beide Enden des Lagers mit Dichtungen zusammengefügt werden.FB092 hat die Vorteile einer reichhaltigen Öllagerung, leicht zu montieren oder leicht zu bearbeiten usw. Er kann die aus komplettem Kupfermaterial hergestellten Buschen ersetzen und eignet sich darüber hinaus für Bedingungen mit mittlerer Belastung und niedriger Geschwindigkeit einschließlich der Fördermaschine.Aufzugsmaschine, Windlass, Ausrichtungsmaschine usw.
|
Ausgangsmaterial |
CuSn8P0.3 oder CuSn6.5P0.1 |
||
|
Härte |
HB90 bis 120 |
Temperaturgrenze |
-100°C bis 200°C |
|
Lastkapazität |
60N/mm2 |
Geschwindigkeitsbegrenzung |
2.5 m/s |
|
Nenngröße d1 |
|
Einbautoleranz |
|
|---|---|---|---|
|
größer als |
bis |
Gehäuse H7 |
Lager im Inneren -Ø nach dem Einbau in Gehäuse H7 (Mitte) |
|
10 |
18 |
0 / +0,018 |
0 / +0,043 |
|
18 |
30 |
0 / +0,021 |
0 / +0,052 |
|
30 |
50 |
0 / +0,025 |
0 / +0,062 |
|
50 |
80 |
0 / +0,030 |
0 / +0,074 |
|
80 |
120 |
0 / +0,035 |
0 / +0,087 |
|
120 |
180 |
0 / +0,040 |
0 / +0,100 |
|
180 |
250 |
0 / +0,046 |
0 / +0,115 |
|
250 |
305 |
0 / +0,052 |
0 / +0,130 |
|
s* |
f1 |
f2 |
|
1 |
0,6 ± 0,4 |
max. 0,4** |
|
1,5 |
0,6 ± 0,4 |
0,4 ± 0,3** |
|
2 |
1,2 ± 0,4 |
0,4 ± 0,3 |
|
2,5 |
1,8 ± 0,6 |
0,6 ± 0,4 |
* s = b2 = (d2 ?? d1) / 2
** Optional abgerundete Ecken
Schiebeelemente mit Schmiereinschnitten haben sich seit vielen Jahren bewährt.Die bereits in den Gürteln integrierten Schmierdepressionen verteilen sich gleichmäßig auf die gesamte LaufflächeSie werden vor dem Aufbau der Welle mit Fett gefüllt und sorgen für einen gleichmäßigen Fettfilm über das gesamte Lager.
Ein Vorteil der Büsche mit Schmiergruben ist, dassSie können auf die gewünschte Breite verkürzt werden, ohne dass die Schmierungsgruben benachteiligt werden.
Im Gegensatz zu den bekannten einfachen Bronze-Bushings, bei denen Busche und Dichtung getrennt montiert werden müssen, ist es auch möglich, Busche und Dichtung als komplettes Teil zu erhalten.
Im tribologischen System sind nicht nur die Schachtel und die Schachtel wichtig; ebenso wichtig sind Schmierung und Umwelt (z.B. Luft, Gas, Salzwasser, Staub usw.).Die Umwelt ist im Allgemeinen nicht kontrollierbar, im Gegensatz zu Schmierung.
Die Schmierung verbessert nicht nur die Schiebeigenschaften, sondern bringt auch weitere Vorteile mit sich:
Die Reibung wird durch die Wechselwirkung zweier Körper unter Last und Bewegung verursacht.Es trennt die metallischen Oberflächen der Schacht und der Schacht.
1Die Bronzengürtel drücken.
Die Gehäuse werden mit montierten Dichtungen eingepresst. Um eine fehlerfreie Montage zu gewährleisten, empfiehlt sich ein Schultergelenk mit freier Drehung für die Dichtungslipe zwischen Führerschaft und Schulter.Freie Drehung ist notwendig, damit die Dichtung nicht während des Pressen beschädigt wirdDie Schultervorrichtung sollte einen Schlagraum von mindestens 3 mm x 15° aufweisen.
Die Gehäuse kann jedoch auch mit einer Platte eingepresst werden.Die Dichtung wird elastisch in Richtung der Mitte der Schachtel gedrückt und nach dem Druckfestsetzen wieder in ihre ursprüngliche Position gebracht..
2- Ich befestige den Schacht.
Bei der Montage der Welle ist zu berücksichtigen, daß der innere Durchmesser der Dichtungslipe kleiner ist als der Durchmesser der Welle.Um eine einfache Einfügung zu ermöglichen, sollte die Welle einen Schalvorgang von mindestens 3 mm x 15° aufweisen.Die Montage wird weiter vereinfacht, wenn die Welle vor dem Einsetzen leicht geschmiert wird.
3Die Bronze-Büschungen schmieren.
Ohne Dichtung ist die vollständige Füllung der Bronze-Büschungen über die Fettbrust nicht gewährleistet.Die Dichtung bewirkt, dass der Gasdruck in den Bronze-Bushings während der Schmierung aufbaut, wobei das Fett erst nach vollständiger Füllung der Hülle durch die Dichtung entweicht.Stellen Sie sicher, dass die Busche gut geschmiert ist, bevor Sie die Welle montieren.
| Situation: | BronzengürtelFreigabe: |
| Schmierzustand: Fett | > 0,1 mm |
| Schmierzustand: Öl | klein |
| Last: groß | klein |
| Belastung: gering | groß |
| Bewegung: langsam | klein |
| Bewegung: Schwingung | klein |
| Bewegung: schnell | groß |
Das erforderliche Spiel der zentralen Bronze-Büschungen hängt von der zugeführten Schmierung, der Belastung und der Gleitgeschwindigkeit ab.
Die Tabelle soll Ihnen helfen, den gewünschten Abstand auszuwählen.die Kurve nach oben kann leicht überschritten werden.
Die Toleranzklasse des Schachts sollte für hohe Anforderungen IT6 und in normalen Fällen IT7 oder IT8 betragen.
Bei Standardschrauben mit Toleranz für den Innendurchmesser H9 wird empfohlen, die Welle mit e oder f zu tolerieren.Vorbehaltlich einer nicht zu hohen Belastung der Bronze-Bushings kann die Gehäusebohrung von H7 auf F7 verlängert werden.. Die Busche befestigt sich an dem jeweiligen Gehäuse und der Buschbohrraum ist etwas größer. Dies bedeutet, dass zu kleine Bronze-Buschenfreiungen vermieden werden können.
Verpackungsdaten:
1. Innenverpackung
Kleine Produkte: 100 bis 200 Stück pro versiegelter Plastiktüte.
Für größere Produkte: 2-10 Stück pro Kunststofffolie (abhängig von der Produktgröße)
2Außenverpackung und Versandverpackung
Karton (abhängig von der Produktgröße)
Holzkoffer oder Palette, für den Transport aufbewahren.
