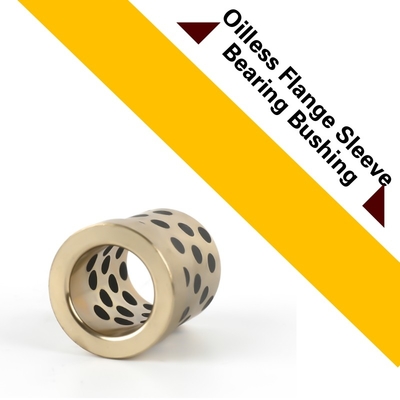

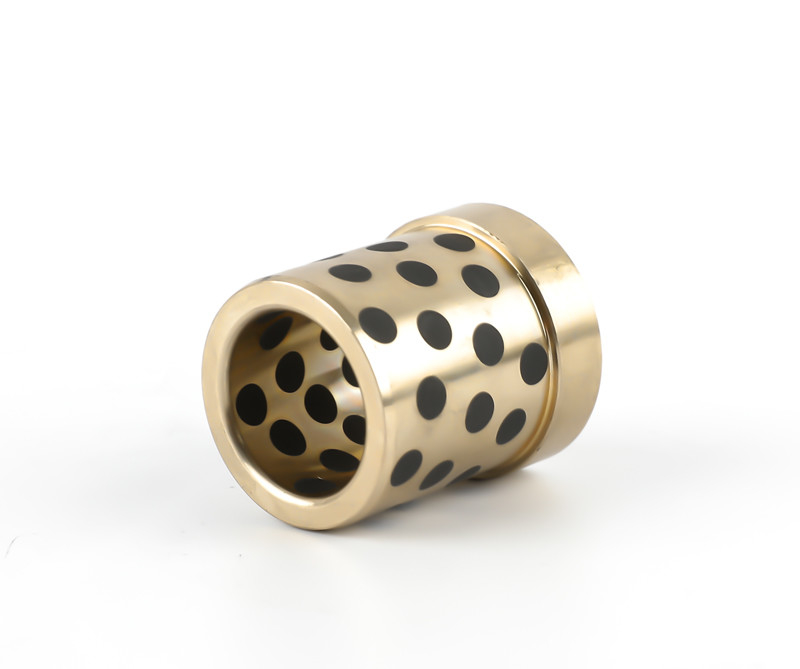

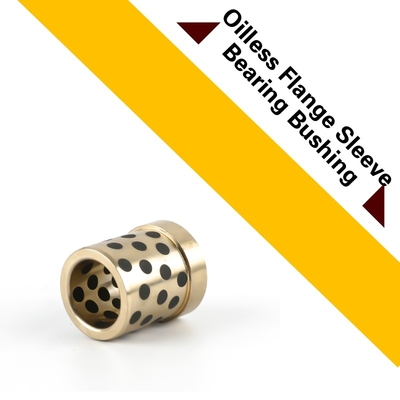

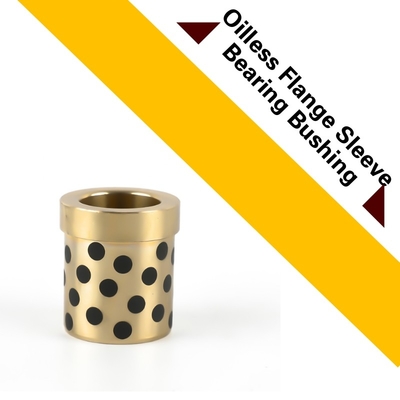

Die Flansch-Ölfreie-Hülsenbuchse mit Graphit-Gleitlagern ist eine spezielle Komponente, die für außergewöhnliche Verschleißfestigkeit und selbstschmierende Eigenschaften in verschiedenen industriellen Anwendungen entwickelt wurde. Diese Buchsen werden typischerweise in rotierenden Hochlast- und Hochgeschwindigkeitsgeräten wie Pressen, Stanzmaschinen und anderen Werkzeugmaschinen eingesetzt.

Das Hauptmerkmal dieser Buchse ist das Graphit-Gleitlagermaterial. Graphit ist aufgrund seines niedrigen Reibungskoeffizienten und seiner hohen Wärmeleitfähigkeit eine ausgezeichnete Wahl für Lageranwendungen. Dies ermöglicht einen reibungslosen und effizienten Betrieb der Buchse, selbst unter extremen Betriebsbedingungen.

Die Flanschausführung der Buchse bietet zusätzliche Stabilität und Unterstützung und gewährleistet einen sicheren Sitz in der Maschine. Die Hülsenkonstruktion ermöglicht eine einfache Installation und Entfernung, was die Wartung und den Austausch zum Kinderspiel macht.

Das ölfreie Design dieser Buchse macht eine regelmäßige Schmierung überflüssig, wodurch Ausfallzeiten und Wartungskosten erheblich reduziert werden. Dies ist besonders vorteilhaft in Anwendungen, in denen die Schmierung schwierig oder unerwünscht sein kann.

Die Kombination aus dem Graphit-Gleitlagermaterial und der Flansch-Ölfreie-Hülsenbuchsen-Konstruktion bietet eine robuste und zuverlässige Lösung für verschiedene industrielle Anwendungen. Diese Buchsen eignen sich gut für Hochleistungs- und anspruchsvolle Umgebungen, in denen Präzision und Haltbarkeit von größter Bedeutung sind.

Zusammenfassend lässt sich sagen, dass die Flansch-Ölfreie-Hülsenbuchse mit Graphit-Gleitlagern eine spezielle Komponente ist, die für außergewöhnliche Verschleißfestigkeit, selbstschmierende Eigenschaften und Stabilität in verschiedenen industriellen Anwendungen entwickelt wurde. Ihr ölfreies Design und das Graphit-Lagermaterial gewährleisten einen reibungslosen und effizienten Betrieb, selbst unter extremen Bedingungen.

Komponenten für Presswerkzeuge,Ölfreie BronzebuchsenGröße & Katalog


Die erste kostengünstige Alternative zu C93200 (SAE660) Bronzelagern.

Aufgrund der hohen Qualität und Variabilität werden unsere ölfreien Buchsen in der Automobil-, Maschinenbau-, Elektro- und Konsumgüterindustrie häufig eingesetzt. Qualität ist das wichtigste Merkmal, das unsere Geschäftspartner von unseren Gleitlagerprodukten erwarten. Wir bemühen uns, mehr anzubieten – Kundenbetreuung, technischer Service und Beratung – was unsere Geschäftspartner zusammen mit hochwertigen Materialien für das Spritzgießen erhalten.

Die ölfreie Festschmierstoff-Einlegebuchse besteht aus starkem Material und ist homogen mit Festschmierstoff in ihrem Körper eingebettet.

Sie durchbricht die Grenze des allgemeinen Lagers, dessen Schmierung von einem Ölfilm abhängt.

Daher ist es für hohe Temperaturen, Hochlastanwendungen, Korrosionsschutz oder dort geeignet, wo Öl nur schwer eingebracht werden kann.

Seine Leistung verdoppelt sich sowohl in Bezug auf Härte als auch auf Reibungsverschleiß. Es wird jetzt häufig in kontinuierlichen Gießmaschinen eingesetzt,

Wir fertigen • lagern • vertreiben

Typischerweise gibt es 3 Standardtypen von Buchsen:

Hülsenlager
Flanschlager (auch Doppelflanschbuchse)
Axiallager (auch als Axiallager bezeichnet)
Jeder Typ ist als Gleitlager, genutet (Öl oder Fett) und/oder Graphit-gestopftes Lager erhältlich.


STANDARD BRONZELEGIERUNGEN*C93200, C86300 Lager aus Gussbronze und Festschmierstoff-Einsätzen, Graphit-Einsätze für Temperaturen über 250°C, Selbstschmierend / Öl-imprägniert, Graphit-gestopfte Buchse bietet Selbstschmierung, die in Hochtemperatur Umgebungen betrieben werden kann. Hochtemperatur Trockenlauf Ölfreie Flansch-Hülsenlagerbuchse. Kostengünstige Lösung, Fragen Sie nach einem besseren Angebot für Ihre Teilenummer. Hülse; Geflanscht Verfügbar

FESTSCHMIERSTOFFE


verfügbarhochwertigeBronzelegierungen. In diese Struktur sind Festschmierstoff-Einsätze oder -Stopfen eingebettet, die eine kontinuierliche Schmierung für geringe Reibung und Verschleißraten und eine lange Lebensdauer gewährleisten.

1. Gleitschicht mit Einlauf-Film
2. Festschmierstoff-Einsätze
3. Bronze
Bronze-Lagerformen nach Maß: Zylinderbuchsen, Flanschbuchsen, Anlaufscheiben, Gleitplatten, kundenspezifische Lagerkonstruktionen

Graphitimprägnierte Bronze - Lagertypen


Die Korrosionsbeständigkeit hängt weitgehend von den Schmiermitteln, dem Bronzelager und den Materialien der Gegenflächen ab. Graphit Stopfen Bronzelager sollten niemals verwendet werden, wenn galvanische Korrosion auftreten kann, wie z. B. in hoher Luftfeuchtigkeit Atmosphären oder Unterwasserausrüstung. In diesem Fall,-basierte Stopfen werden empfohlen
Ölfreie Flansch-Hülsenlagerbuchse Hohe Härte imprägnierte Messing-Festschmierlager wird durch weitere Verbesserung der Härte von hochfestem Messing verbessert, was zu einer höheren Tragfähigkeit und besseren Verschleißfestigkeit Eigenschaft. Die Produkte werden häufig in kontinuierlichen Gießwalzmaschinen, Bergbauausrüstung, Maschinenausrüstung, Spritzgussmaschinen usw. eingesetzt. Aufgrund ihrer hohen Härte ist die Bearbeitung und Endbearbeitung schwierig, sie wird nur für wirklich Hochlastanwendungen empfohlen.


Materialeigenschaften


Ölfreie Flansch-Hülsenlagerbuchse, JDB-Material besteht aus starkem Gussbronze-Basismetall mit eingebetteten speziellen Festschmierstoffen. Das Basismetall hält hohen Belastungen stand und die Festschmierstoffe sorgen für Selbstschmierung. Ölfreie Flansch-Hülsenlagerbuchse zeigt ausgezeichnete Leistung ohne Vorschmierung unter Bedingungen extremer hoher/niedriger Temperaturen bei niedriger Geschwindigkeit. Dieses Material bietet eine wartungsfreie Lagerlösung, insbesondere für hohe Belastung, intermittierende oszillierende Bewegung.
Ölfreie Flansch-Hülsenlagerbuchse kann unter trockenen, hohen Temperaturen, hohem Druck, korrosiven, Wasser- oder anderen chemischen Umgebungen eingesetzt werden, wenn kein Öl eingebracht werden kann.
Ölfreie Flansch-Hülsenlagerbuchse wird häufig in der Automobilproduktlinie, der Wassertechnik, den Staudammtoren, der Kunststoffindustrie, kontinuierlichen Gießmaschinen, Stahlwalzen in der Metallurgieindustrie, Mineralmaschinen, Schiffsturbogeneratoren, Wasserturbinen und Spritzgussmaschinen eingesetzt.

Technische Daten

Ölfreie Flansch-Hülsenlagerbuchse​ Befestigungsmethode

Verwenden Sie beim Einpressen der ölfreien Buchse einen Schraubstock oder einen Stempel, um sie leise einzupressen. Um das Einpressen zu erleichtern, wird empfohlen, die Innendurchmesser der festen Sitzfläche anzufasen, eine kleine Menge Schmieröl auf den Innendurchmesser der festen Sitzfläche und den Außendurchmesser der Buchse aufzutragen.

Verdrehsicherungsschraube/Verklebung

Beachten Sie, dass es je nach Einsatzbedingungen und Umgebung empfohlen wird, die folgenden Methoden zu verwenden, um zu verhindern, dass die ölfreie Buchse herausfällt und sich dreht.

Die Lebensdauer ölfreier Buchsen hängt vom Verschleiß ab. Die Berechnung der Verschleißmenge ist aufgrund von Oberflächendruck, Gleitgeschwindigkeit, Bewegungsmuster, Schmierbedingungen, der Oberflächenrauheit der Passwelle und anderen Bedingungen sehr unterschiedlich. Aus der Sicht, dass die Verschleißmenge proportional zur Belastung und Gleitstrecke ist, wird die folgende Formel üblicherweise zur Berechnung der Verschleißmenge verwendet. Bitte betrachten Sie es als Standard für die Auswahl.
Verschleiß schätzen (mm)W=K*1×p×v×T
Verschleißverhältnis (k): mm/(N/mm2·m/s·Hr)
Konstruktionsoberflächendruck (p): N/mm2
Gleitgeschwindigkeit (v): m/s
Reibungszeit (T): Hr-hr
