| Markenbezeichnung: | VIIPLUS |
| Modellnummer: | Bronzeabnutzungsplatte mit eingebettetem Festschmierstoff-Material |
| MOQ: | Verkäuflich |
| Preis: | verhandelbar |
| Zahlungsbedingungen: | T/T |
| Versorgungsfähigkeit: | Zuschlaggegenstände, Zuschlaggegenstände, Zuschlaggegenstände, Zuschlaggegenstände, Zuschlaggegenstä |
Die selbstschmierende Verkleidungsplatte aus Bronze ist ein entscheidender Bestandteil der Druckformgeräte und bietet außergewöhnliche Verschleißbeständigkeit und selbstschmierende Eigenschaften.Seine einzigartige Konstruktion und Materialzusammensetzung sorgen für einen reibungslosen Betrieb und eine längere Lebensdauer bei verschiedenen Anwendungen im Form- und Druckgussverfahren.
Die Verschleißplatte besteht typischerweise aus einer Bronzelegierung, die ein Schmiermittel enthält, z. B. Graphit oder Molybdendisulfid. Dieses Schmiermittel ist gleichmäßig im gesamten Material verteilt,Bereitstellung einer kontinuierlichen Schmierung während des FormenprozessesWenn sich die Platte abnutzt, wird das Schmiermittel freigesetzt, wodurch Reibung und Verschleiß der Verkleidungsflächen verringert werden.
Die Bronzelegierung selbst bietet eine hervorragende Festigkeit und Langlebigkeit und eignet sich somit für Anwendungen unter hohem Druck und bei hohen Temperaturen.Die Kombination der Eigenschaften der Legierung und der selbstschmierenden Eigenschaft sorgt dafür, dass die Verschleißplatte den strengen Anforderungen der Druckformgeräte standhält.
Durch die Installation einer selbstschmierenden Bronze-Ausnutzungsplatte in die Druckformanlagen kann die Effizienz und Produktivität des Gießprozesses erheblich verbessert werden.die Platte hilft, die Genauigkeit und Qualität der geformten Teile zu erhaltenDarüber hinaus kann der geringere Wartungs- und Ersatzteilbedarf die Gesamtbetriebskosten senken.
Zusammenfassend kann gesagt werden, dass die selbstschmierende Verkleidungsplatte aus Bronze ein wesentlicher Bestandteil von Druckformgeräten ist, die eine außergewöhnliche Verschleißfestigkeit, selbstschmierende Eigenschaften und Langlebigkeit bieten.Die Einrichtung kann die Effizienz verbessern, Produktivität und Kosteneffizienz des Formenprozesses.
Graphit impregnierte Bronzeslide Öllose Büsche Platte ist eine selbstschmierende Lagerplatte aus einemhochwertiges Bronzemit Graphit gefüllten Rillen.
Die Ölfreie Verkleidungsplatte aus Bronze dient als Sitz fürhohe Belastungen,Während die Graphit-Einsätze ein festes, ölfreies Schmiermittel sind.
Während sich das Schmiermittel bildet, bildet sich zwischen Lager und Paarenfläche eine Graphitfolie, was zu einem geringen Reibungskoeffizienten am Anfang der relativen Bewegung führt.
• fein poliert
• Hohe Präzision
• Größengenauigkeit
Bronze Wear Plates-Zulieferer, Hersteller, Produkte und Spezifikationen finden Sie auf bronzegleitlager.com - einer zuverlässigen Quelle für Bronze Wear Plates-Informationen.
Professionell in der Industrie für Industrieausrüstung und Bronzenausnutzungsplatten,Metallverschleißstreifen
Standard-VDI/NAAMS-Ausnutzungsplatten.
Wir bieten eine Reihe von Bronze-Kleidungsstilen und Größen für Ihre Auswahl an.
Präzisionsgrundplatte
AutomobilindustrieTragen Sie Platten
Verschleißprodukte
Bronzene und selbstgeschmierte Bronzene Abnutzungsplatten auf Basis von Zeichnungen der Kunden.
Spezialisiert auf die Lieferung von bearbeiteten und fertigen Bronzewerken für Kunden.
Wir passen uns den Anforderungen unserer Kunden an und bieten eine flexible Produktionskapazität sowohl für Einzelteile als auch für größere Chargen oder Serien, wobei wir stets enge Fristen einhalten.
Unsere Produktions- und Kontrollmittel ermöglichen es uns, die von unseren Kunden festgelegten Toleranzen und Spezifikationen zu erfüllen und ein hohes Maß an Präzision zu erreichen.
Viele unserer voll bearbeiteten Bronzenabnutzungsplatten schmieren sich selbst, indem sie mit Graphitsteckern verstopft werden.
Bronzelegierte Metalllager Bronze Verschleißplatte mit Graphitsteckern sorgen sowohl für eine gute Verschleißbeständigkeit als auch für eine hohe Selbstschmierfähigkeit der Lager.
Diese Bezeichnung ermöglicht es, die Bronze-Schublager ohne Öl- oder Schmierpflege zu betreiben.
Es wird im Bereich der hohen Last und der intermittierenden Bewegung sowie der Schwingungsbewegungsbedingungen wie der Automobilmontagelinie, der Wasserturbine, der Gate-Dämme,und Kunststoffspritzgasmaschinen.
Abhängig von den unterschiedlichen Arbeitsbedingungen gibt es verschiedene Arten verschiedener Legierungen.
| Nein, nicht wirklich. | DIN | Material Nr. | Benennung | ASTM-Norm | Verhältnismäßig | Dichte (g/cm3) | 00,2% Spannung (MPa) | Zugfestigkeit (MPa) | Ausdehnung (%) | E-Modul (MPa) | Härte (HB) | Anwendungen |
| 1 | 1705 | 2.1090.01 | Die Ausnahme gilt für die folgenden Kategorien: | B 584 | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | Weit verbreitet in der Automobil-, Luft- und Raumfahrt- und Marinetechnik für Komponenten, die eine gute Festigkeit und Korrosionsbeständigkeit erfordern. |
| 2.1090.03 | Die Ausnahme gilt für die folgenden Kategorien: | B 271 | Cu 81 - 85, Sn 6,3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | Die Ausnahme gilt für die folgenden Kategorien: | B 505 | Cu 81 - 85, Sn 6,3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | Noch nicht standardisiert | Cu 84-87, Sn 11-13, Pb 1-2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | Häufig bei der Herstellung von Lagerstücken, Buschen und Komponenten verwendet, die eine hohe Tragfähigkeit und Verschleißfestigkeit erfordern, insbesondere in maritimen und industriellen Anwendungen. |
| 2.1061.03 | CuSn12Pb | Noch nicht standardisiert | Cu 85 - 88, Sn 10 - 12, Pb 1-15 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B 505 | Cu 85 - 88, Sn 10 - 12, Pb 1-15 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | Das ist ein sehr schwieriger Fall.0Ni 4,0 - 6.5, Fe 3,5 bis 5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | In Schiffen, Luftfahrt und Schwermaschinen für die Herstellung von Lagern und Komponenten, die eine hohe Festigkeit und Haltbarkeit erfordern. |
| 2.0975.02 | CuAl10Ni | B 30 | Das ist ein sehr schwieriger Fall.0Ni 4,0 - 6.5, Fe 3,5 bis 5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | CuAl10Ni | B 271 | Das ist ein sehr schwieriger Fall.0Ni 4,0 - 6.5, Fe 3,5 bis 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | CuAl10Ni | B 505 | Das ist ein sehr schwieriger Fall.0Ni 4,0 - 6.5, Fe 3,5 bis 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60 - 67, Al 3 - 7, Fe 1,5 - 4, Mn 2,5 - 5, Zn Rest | 8.2 | 450 | 750 | 8 | 115,000 | 180 | Es wird in Schwerlastlagern, hydraulischen Komponenten und Marine-Hardware eingesetzt. |
| 2.0598.02 | CuZn25Al5 | B 30 | Das ist ein sehr schwieriger Fall.5, Fe 2-4, Mn 2,5-5, Zn 22-28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B 271 | Das ist ein sehr schwieriger Fall.5, Fe 2-4, Mn 2,5-5, Zn 22-28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CZn12 | Noch nicht standardisiert | Cu 84 - 88, Sn 11 - 13, Pb 1, Ni 2.0, Sb 0.2P 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | Häufig bei der Herstellung von Lager, Zahnrädern und Komponenten, die eine hohe Verschleißfestigkeit erfordern.Alle Rechte an den aufgeführten Inhalten sind von https vorbehalten.://www.viiplus.com/ |
| 2.1052.03 | CZn12 | Noch nicht standardisiert | Cu 85 - 88, Sn 10 - 12, Pb 1-15 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | CZn12 | Noch nicht standardisiert | Cu 85 - 88, Sn 10 - 12, Pb 1-15 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| Anmerkung: Lieferformularcodes: .01 = Sandguss, .02 = Gravitationsguss, .03 = Zentrifugalguss, .04 = Dauerguss. | ||||||||||||
Aluminium-Bronze mit Graphitsteckern
Abnutzungsplatte und Abnutzung Produkte sind in Zoll- oder metrischen Größen erhältlich
Ölfreie Lager wurden für hohe Belastungen und niedrige Geschwindigkeiten entwickelt und werden aus hochfester, rotationsgeformter Bronze hergestellt, wobei ein speziell geformter Graphitstecker als Schmiermittel verwendet wird.
Unser Sortiment an ölfreien Schiebeplatten ist in metrischen und imperialen Größen erhältlich.
1 Festschmierstofffolie
2 Festschmierstoffstecker
3 Bronzeunterlage
■ Niedriger Reibungskoeffizient
■ Keine vorgebohrten Löcher
■ Standard-Plugmuster für maximale Oberflächenschmierung
■ Nähere Toleranz für eine einfache Installation
1. Selbstschmieren
2Ausgezeichnete Verschleißbeständigkeit
3. Niedriger Reibungskoeffizient
4. Weite Betriebstemperaturbereiche
5. Korrosions- und Chemikalienbeständigkeit
6Entworfen, um Ihre Anforderungen zu übertreffen
7. Kostenwettbewerbsfähig
Wir bieten Ihnen eine vollständige Auswahl an Produkten, darunter ölfreie Platten, ölfreie Verschleißplatten, Graphit impregnierte Bronzeplatte / Verschleißplatte und Graphit gefüllte Bronzeplatte.

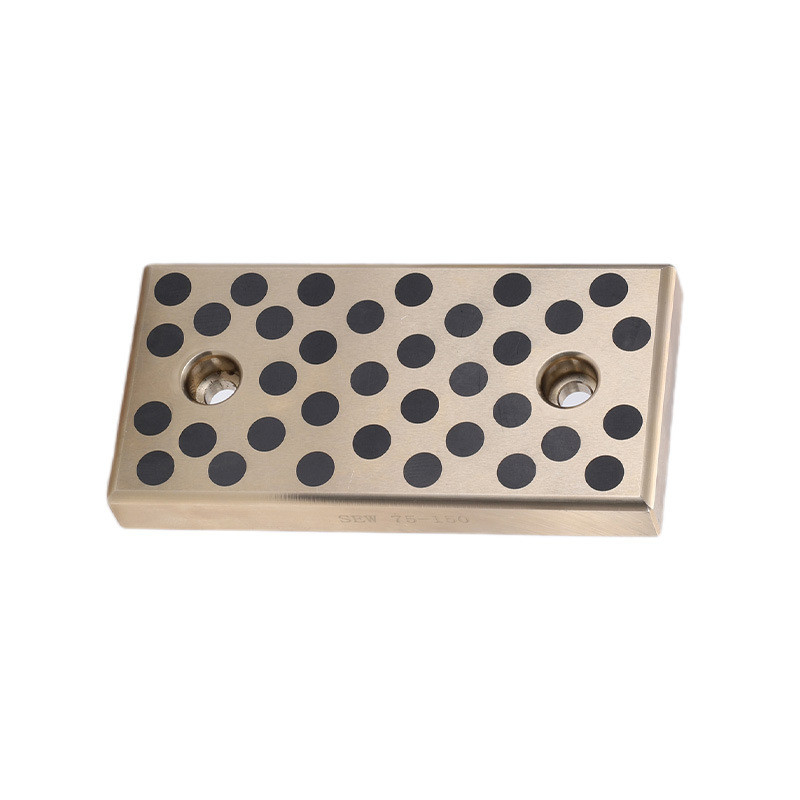

SESW Bronze Ölfreie Standardrutschverschleißplatte
| Gleitgeschwindigkeit v: | 30 m/min |
| Ausgangsmaterial: | Spezielle Messing (SO#50SP2) |
| Selbstschmiermittel: | - Ja, das ist es. |
| Schmiermittel: | Graphit |
| Oberflächendruck P: | 100 N/mm2 |
| P*v-Wert: | 200 N/mm2 x m/min |
| Betriebstemperatur: | -50 °C / +200 °C (max. 300 °C) |
| Reibungskoeffizient: | 0,07 |
| Schiebeplatte | Schieberegler |
Flachprodukte
mit einer Breite von mehr als 50 mm
Standard-L-Gibs mit und ohne Montageöffnungen Selbstschmier-L-Gibs mit und ohne Montageöffnungen
Produktmerkmale
Bronze Verschleißplatten sind 20 mm dick und in Bronze-Material mit Graphit erhältlich.
Ausrüstung:
* Selbstschmierende Bronzenabnutzungsplatten werden aus Bronze oder Stahl mit Graphitsteckern hergestellt.
Die Stecker bedecken 20 bis 25% der Verschleißfläche.
Kunststoffspritzgießformen ■Spezialmaschinen ■Druck-Gibbing ■Spezielle Anwendungen für Scheiben
Verkleidungsplatten ️ NAAMS-Serie ️ Metrische Größe
Bronzene Abnutzungsplatten für Automobile
Schiebeplatte, entspricht dem nicht mehr hergestellten SES und SOU
| Artikelbezeichnung | Breite W | Längen L | Höhe H | L1 | L2 | CAD-Download | Ermittlung |
|---|---|---|---|---|---|---|---|
| SESW 28 bis 75 | 28 | 75 | 20 | 45 | - | ||
| SESW 28-100 | 28 | 100 | 20 | 50 | - | ||
| SESW 28-150 | 28 | 150 | 20 | 100 | - | ||
| SESW 38 bis 75 | 38 | 75 | 20 | 45 | - | ||
| SESW 38-100 | 38 | 100 | 20 | 50 | - | ||
| SESW 38 bis 150 | 38 | 150 | 20 | 100 | - | ||
| SESW 48 bis 75 | 48 | 75 | 20 | 45 | - | ||
| SESW 48-100 | 48 | 100 | 20 | 50 | - | ||
| SESW 48-125 | 48 | 125 | 20 | 75 | - | ||
| SESW 48-150 | 48 | 150 | 20 | 100 | - | ||
| SESW 48-200 | 48 | 200 | 20 | 150 | - | ||
| SESW 58 bis 75 | 58 | 75 | 20 | 45 | - | ||
| SESW 58-100 | 58 | 100 | 20 | 50 | - | ||
| SESW 58-150 | 58 | 150 | 20 | 100 | - | ||
| SESW 75 bis 75 | 75 | 75 | 20 | 25 | - | ||
| SESW 75-100 | 75 | 100 | 20 | 50 | - | ||
| SESW 75 bis 125 | 75 | 125 | 20 | 75 | - | ||
| SESW 75 bis 150 | 75 | 150 | 20 | 100 | - | ||
| SESW 75-200 | 75 | 200 | 20 | 150 | - | ||
| SESW 100-100 | 100 | 100 | 20 | 50 | 50 | ||
| SESW 100 bis 125 | 100 | 125 | 20 | 75 | 50 | ||
| SESW 100 bis 150 | 100 | 150 | 20 | 100 | 50 | ||
| SESW 100-200 | 100 | 200 | 20 | 150 | 50 | ||
| SESW 100 bis 250 | 100 | 250 | 20 | 200 | 50 | ||
| SESW 100 bis 300 | 100 | 300 | 20 | 200 | 50 | ||
| SESW 125-125 | 125 | 125 | 20 | 75 | 50 | ||
| SESW 125-150 | 125 | 150 | 20 | 100 | 50 | ||
| SESW 125-200 | 125 | 200 | 20 | 150 | 50 | ||
| SESW 125 bis 250 | 125 | 250 | 20 | 200 | 50 | ||
| SESW 125 bis 300 | 125 | 300 | 20 | 200 | 50 | ||
| SESW 125 bis 350 | 125 | 350 | 20 | 200 | 50 | ||
| SESW 150 bis 150 | 150 | 150 | 20 | 100 | 100 | ||
| SESW 150-200 | 150 | 200 | 20 | 150 | 100 | ||
| SESW 150 bis 250 | 150 | 250 | 20 | 200 | 100 |
1- Unempfindlich gegenüber schmutziger Umwelt
2.Widerstandsfähig gegen Stoßbelastungen und Vibrationen bei langsamen Geschwindigkeiten
3.Funktion bei schlechter Oberflächenbearbeitung der Welle ermöglicht
4.Gute Korrosionsbeständigkeit
| Material | Grundelement Bronze | 500SP: CuZn25Al6Fe3Mn3 |
| SL2 | Schmiermittel aus Festgraphit | |
| Dichte | 8.2 g/cm3 | |
| Zugfestigkeit | >= 755N/mm2 | |
| Anti-kompakte Festigkeit | >= 400 bis 500 KJ/m3 | |
| Härte | >=200HB | |
| Maximaler Lastdruck | 100 N/mm2/ 120N/mm2(500SP120) | |
| Geschwindigkeitsbegrenzung | 0.5 m/s | |
| PV-Grenzwert | 1.65N/mm2.m/s | |
| Reibungskoeffizient | Ölschmierung | 0.03 |
| Trockene Reibung | 0.16 | |
| Betriebstemperatur |
-50 ~ + 300 °C |
■ Bronze mit selbstschmierenden Graphitsteckern für den bilateralen Verschleiß
■ Einsatzbereit
■ Massivbronze auf Anfrage erhältlich
Das Produkt wird weit verbreitet in kontinuierlich gegossenen Walzmaschinen, Bergbaumaschinen, Schifffahrtsmaschinen, Turbinen, Spritzgasmaschinen, Autoformen und so weiter verwendet...
Verarbeitete Verschleißteile aus Bronze
