| Markenbezeichnung: | VIIPLUS |
| Modellnummer: | L-Nachstelleisten - ölfreies Kupfer |
| MOQ: | Verkäuflich |
| Preis: | verhandelbar |
| Zahlungsbedingungen: | T/T |
| Versorgungsfähigkeit: | Zuschlaggegenstände, Zuschlaggegenstände, Zuschlaggegenstände, Zuschlaggegenstände, Zuschlaggegenstä |

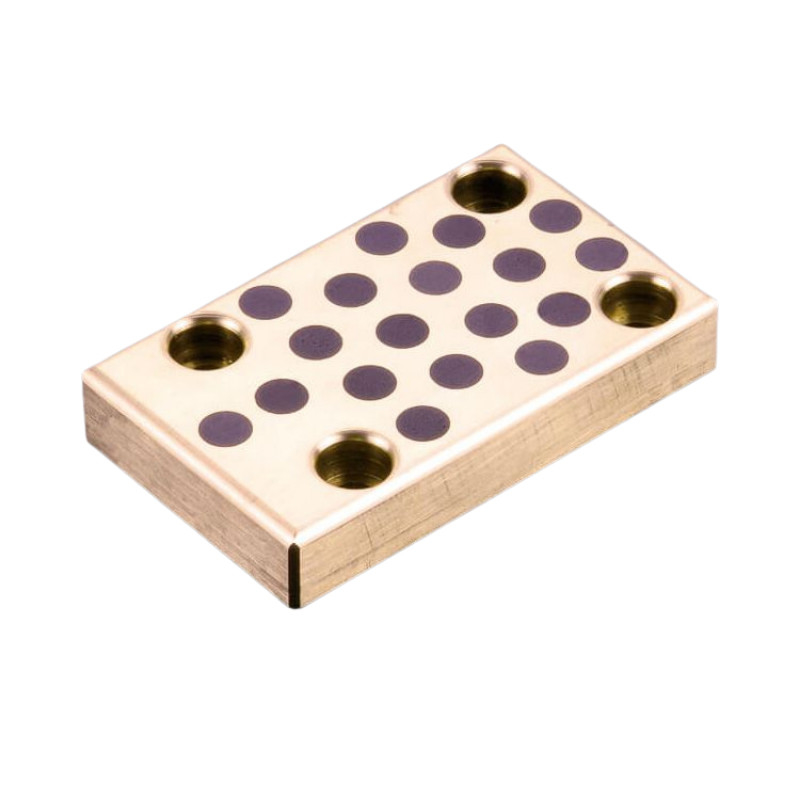

Der Stanzform-Gleitführung aus massivem Bronze-Selbstschmierend ist eine präzisionsgefertigte Komponente, die für einen reibungslosen und zuverlässigen Betrieb in Stanzformanwendungen konzipiert wurde. Sie besteht aus massivem Bronze und bietet außergewöhnliche Haltbarkeit und Verschleißfestigkeit, wodurch eine lange Lebensdauer auch unter hohen Belastungen und häufigem Gebrauch gewährleistet wird.
Die Selbstschmierung der Gleitführung ist ein wesentlicher Vorteil, der den Bedarf an regelmäßiger Schmierung und Wartung reduziert. Dieses innovative Design gewährleistet eine konstante Versorgung der Kontaktflächen mit Schmiermittel, wodurch Reibung und Verschleiß minimiert werden, was zu einem reibungsloseren und effizienteren Betrieb führt.
Das für die Gleitführung gewählte massive Bronzematerial ist bekannt für seine hohen mechanischen Eigenschaften, einschließlich Festigkeit und Steifigkeit. Dieses Material ist auch korrosionsbeständig und eignet sich daher für den Einsatz in verschiedenen industriellen Umgebungen.
Die Stanzform-Gleitführung aus massivem Bronze-Selbstschmierend ist einfach zu installieren und in bestehende Stanzformsysteme zu integrieren. Ihr kompaktes Design und die präzise Fertigung gewährleisten einen sicheren und zuverlässigen Sitz, wodurch das Potenzial für Fehlausrichtung oder Verrutschen minimiert wird.
Insgesamt ist die Stanzform-Gleitführung aus massivem Bronze-Selbstschmierend eine robuste und zuverlässige Lösung für Stanzformanwendungen, die einen reibungslosen und effizienten Betrieb erfordern. Ihre präzise Fertigung, das selbstschmierende Design und die hochwertigen Materialien machen sie zu einer bewährten Wahl für den industriellen Einsatz.
Bronze-Verschleißstreifen
Gleitplatten, Graphitplatten, Die Spezifikationen und Abmessungen einiger Teile sind möglicherweise nicht vollständig abgedeckt.
Sonderanfertigungen
Gibs - Ölfreie Kupferlegierung
Detaillierte Informationen über selbstschmierende Lager, ölfrei, ölfrei, Führungsbuchsen, Verschleißplatten, Unterlegscheiben, L-Gibs, V-Blöcke. Kontakt
Standardteile für Stanz- und Stanzwerkzeuge > Führungselemente > Ölfreie Führungselemente
SelfLube fertigt L-Gibs, quadratische Gibs und V-Gibs, die verwendet werden, um lineare Bewegungen in Anwendungen zu führen und zu steuern, in denen hohe Belastungen auftreten: Metallstanzwerkzeuge, Formen, Sondermaschinen und Schwermaschinen aller Art.
Hergestellt aus massivem Aluminiumbronze entweder mit oder ohne selbstschmierendes Graphit, sind die Gibs von SelfLube in einer breiten Palette von Standardgrößen in Zoll und metrischen Größen erhältlich. Und wenn ein Standard-Gib nicht ausreicht, kann SelfLube kostengünstig kundenspezifische Gibs in fast jeder Größe herstellen.
Zusätzlich können weitere Arten von Gibs, hauptsächlich im Zusammenhang mit Metallstanzwerkzeugen, im Abschnitt Führungskomponenten gefunden werden.

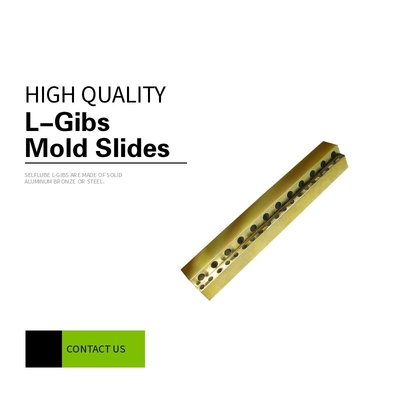

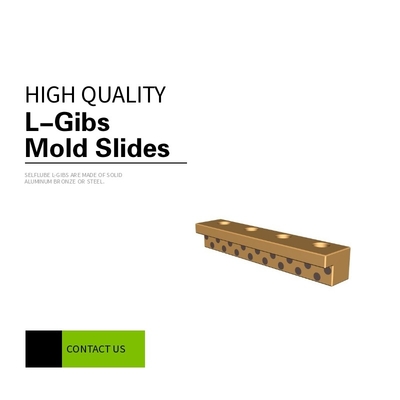

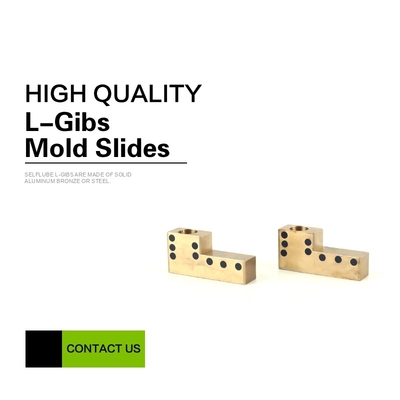

SelfLube L-Gibs werden aus massiver Aluminiumbronze oder Stahl hergestellt. Unsere Aluminiumbronze kann entweder mit oder ohne selbstschmierendem Graphit oder vorgebohrten Befestigungslöchern bestellt werden. Unser Stahl ist mit oder ohne Löcher erhältlich. Wir stellen keine Stahl-L-Gibs mit Graphit her. Diese Komponenten werden zur Führung und Steuerung linearer Bewegungen verwendet und sind in einer Vielzahl von Standardgrößen erhältlich. Wenn eine Standardgröße nicht für Ihre Anwendung geeignet ist, kann SelfLube problemlos eine kundenspezifische Größe herstellen.
Bronze ohne Löcher
Bronze
Bronze mit Graphit ohne Löcher
Bronze mit Graphit
| Material | CuZn25Al5 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | CuZn32Al5Ni3 |
| Dichte | 8 | 8.9 | 7.8 | 8.9 | 8 |
| HB-Härte | >210 | >70 | >150 | >95 | >280 |
| Zugfestigkeit N/mm2 | >750 | >200 | >600 | >260 | >540 |
| Streckgrenze N/mm2 | >450 | >90 | >260 | >150 | >450 |
| Dehnung % | >12 | >15 | >10 | >8 | >0.3 |
| Koeffizient von lineare Ausdehnung |
1.9x10-5/°C | 1.8x10-5/°C | 1.6x10-5/°C | 1.8x10-5/°C | 1.8x10-5/°C |
| Max. Temperatur | -40~+300 | -40~+400 | -40~+400 | -40~+400 | -40~+150 |
| Max. Belastung N/mm2 | 100 | 60 | 50 | 70 | 150 |
| Max. Geschwindigkeit (trocken) m/min | 15 | 10 | 20 | 10 | 15 |
| Max. PV N/mm2*m/min (Schmierung) |
200 | 60 | 60 | 80 | 200 |
| Druckverformung 300N/mm2 |
<0.01mm | <0.05mm | <0.04mm | <0.05mm | <0.005mm |
| Gleitgeschwindigkeit v: | 30 m/min |
| Basismaterial: | Spezialmessing (SO#50SP2) |
| Selbstschmierend: | Ja |
| Schmiermittel: | Graphit |
| Oberflächendruck P: | 100 N/mm² |
| P*v-Wert: | 200 N/mm² x m/min |
| Betriebstemperatur: | -50°C / +200°C (max. 300°C) |
| Reibungskoeffizient: | 0,07 |
L-Gibs-Formführungen Hohe Härte imprägniertes Messing-Festschmierlager wird durch weitere Verbesserung der Härte von hochfestem Messing auf L-Gibs-Formführungen verbessert, was zu einer höheren Belastbarkeit und besserer Verschleißfestigkeit führt. Die Produkte werden häufig in kontinuierlichen Gießwalzmaschinen, Bergbauausrüstungen, technischen Ausrüstungen, Spritzgussmaschinen usw. eingesetzt. Aufgrund ihrer hohen Härte ist die Bearbeitung und Endbearbeitung schwierig, sie wird nur für wirklich Hochlastanwendungen empfohlen.
| Grundmaterial | CuZn25A16Fe3Mn3 | Dynamische Belastung | 120N/mm² |
| Basishärte | HB210~275 | Reibungskoeffizient | <0.16 |
| Temperatur Max | 300℃ | Geschwindigkeitsbegrenzung | trocken 0,4 m/s Öl 5 m/s |
Selbstschmierend L-Gibs bieten eine langlebige Verschleiß Oberfläche für Hochproduktions Formen mit Gleitern und Nocken. L-Gibs sind leicht zu bearbeiten und können in jede Konfiguration geformt werden, ohne dass Spezialwerkzeuge erforderlich sind.
Sie werden ohne vorgebohrte Löcher geliefert, was Flexibilität bei den Befestigungsmustern bietet. Dies ermöglicht die Möglichkeit, um Wasserleitungen und andere Komponenten in der Form herum zu arbeiten.
Niedriger Reibungskoeffizient bietet eine langlebige Verschleißoberfläche
Keine vorgebohrten Löcher bedeuten Flexibilität bei den Befestigungsmustern
Enge Toleranz
| Teilenummer | A wählbar |
S wählbar |
W | T | X | Y | d1 | d2 | h | |
| Typ | B | |||||||||
| (Ölfreie Kupferlegierung) |
15 | 40 | 5 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 |
| 60 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 80 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 100 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 120* | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 150 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 20 | 60 | 8 10 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |
| 80 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 100 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 120 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 150 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 200 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 25 | 80 | 10 12 15 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |
| 100 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 120 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 150 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 200 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 250 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 30 | 80 | 12 15 20 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |
| 100 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 120 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 150 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 200 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 300 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
