www.bronzegleitlager.comProfessionell entwickelte Lager können die speziellen Anwendungsanforderungen der erfüllenFluidtechnik-Industrie.Unter der Bedingung, dasshohe Belastung und hohe Geschwindigkeit, DieBIMETALLLAGERDie Lösung ist stabil und zuverlässig und unterstützt die meisten Fluidtechnikanwendungen.

Eine zuverlässige, leichtere und fettfreie Lagerlösung

Viiplus reibungsarme Pumpenlagerlösung

Der Aluminium-Buchsenblock dient mehreren Zwecken, darunter der Lagerung der Getriebewellen, der Funktion als Drucklager uswBietet eine Dichtungsfunktion, um einen guten Kontakt mit den Stirnflächen der Zahnräder sicherzustellen.Die SICAL®3D-Legierung ist unter einem breiten Spektrum an Last-, Geschwindigkeits-, Temperatur- und Flüssigkeitsviskositätsbedingungen hochwirksam.

Die Dichtungseffizienz kann bei Wellenbelastung aufgrund interner Leckagen aufgrund von Verformungen und Änderungen in der Geometrie der Seitenfläche des Buchsenblocks beeinträchtigt werden.Die überlegene mechanische Festigkeit von SICAL®3D widersteht dieser Verformung erheblichverbessert den volumetrischen Wirkungsgrad von Außenzahnradpumpen und -motoren.

Hydraulische Anwendungen:

Hydraulikpumpen werden in hydraulischen Antriebssystemen eingesetzt und können hydrostatisch oder hydrodynamisch sein.Eine Hydraulikpumpe ist eine mechanische Kraftquelle, die mechanische Kraft in hydraulische Energie (hydrostatische Energie, dh Durchfluss, Druck) umwandelt.

Im Hydraulikmarkt bietet viiplus Lösungen für verschiedene Anwendungen.

Die typischen Anwendungen sind:

• Kolbenpumpen und Motoren
• Zahnradpumpen und -motoren
• Flügelzellenpumpen
• Zylinder

Kolbenpumpen und Motoren

Die Geometrie der Buchsenblöcke spielt die Hauptrolle bei der Definition von Funktions- und
mechanische Parameter im Zusammenhang mit der Leistung der Pumpe (hoher Wirkungsgrad, geringer Geräuschpegel,
Montagefähigkeit).

Andere Kolbenpumpenanwendungen

viiplus Bimetallbuchsen bestehen auszwei Metallstreifen, Inzwei unterschiedliche Materialien;Der erste besteht normalerweise aus Stahl, der zweite besteht normalerweise aus einer kupferhaltigen Legierung, die in Verbindung mit dem Stahlband als Innenhülle fungiert.Darüber hinaus verfügen einige Größen auch über eine externe Nachschmierbohrung.

Vorteile

Durch die besondere Konstruktion dieser Buchsen ist dies gewährleistetgute Verschleißfestigkeit, insbesondere bei mittlerer Geschwindigkeit bei mittlerer Belastung oder bei niedriger Geschwindigkeit bei hoher Belastung.


Besondere technische Merkmale

Die Innenfläche der viiplus-Bimetallbuchsen kann unterschiedliche Arten von Kanälen enthalten, um zerfüllen die verschiedenen Anwendungsarten und Schmierbedingungen, in denen die Buchsen eingesetzt werden können.

Anwendungen für Zahnradpumpen

Zahnradpumpen(mit Außenverzahnung) (Konstantpumpe) sind einfache und wirtschaftliche Pumpen.Das Hubvolumen oder die Verdrängung von Zahnradpumpen für die Hydraulik liegt zwischen etwa 1 und 200 Millilitern.Sie haben den niedrigsten volumetrischen Wirkungsgrad ({displaystyle eta _{v}ca. 90 %} eta_v ca. 90 % ) aller drei Grundpumpentypen (Zahnrad-, Flügelzellen- und Kolbenpumpen).

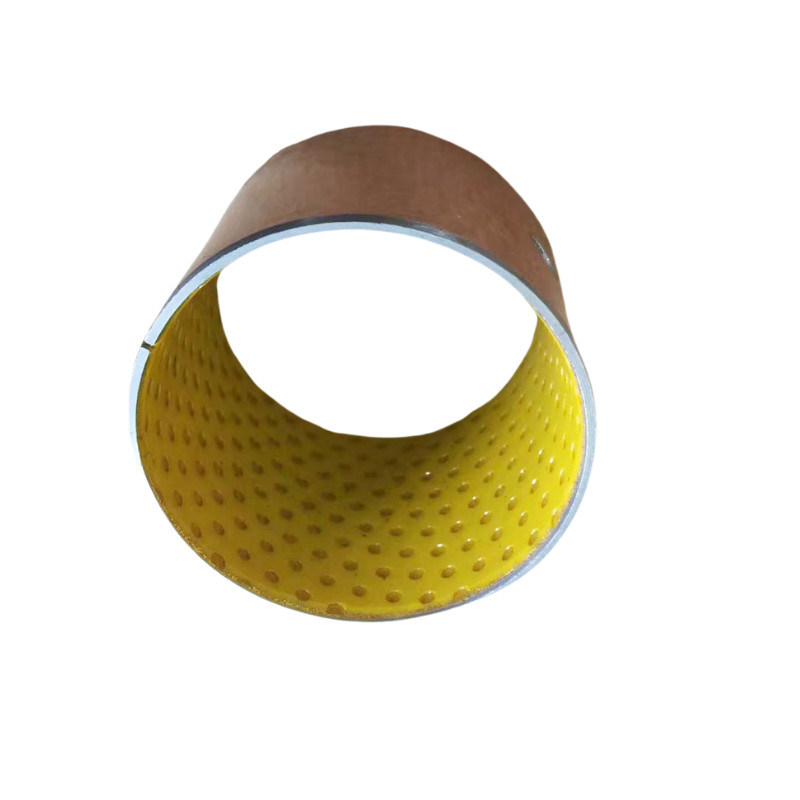

Selbstschmierendes Lager mit PTFE-Auskleidungauch genanntDU-Buchse, Trockenbuchse, DU-Lager, Buchse, PTFE-beschichtetes Lager, ölfreies SF-1-Lager, PTFE-Liner-Metall-Polymer-Verbundlager und Gleitlager auf PTFE-Basis.Diese Art von DU-Buchse verwendet eine PTFE-Schicht als Gleitschicht, wodurch die Produkte unter Trocken- oder Ölbedingungen eine sehr gute Leistung erbringen können.

Materialstruktur

Diese Materialien bestehen aus einer Metallunterlage, die mit einer porösen gesinterten Bronzeschicht mit einer Polymerlagerschicht auf PTFE-Basis verbunden ist. Die Metallunterlage sorgt dafürmechanische FestigkeitWährend die Bronze-Sinterschicht für eine starke mechanische Verbindung zwischen dem Träger und der Lagerauskleidung sorgt, bietet das Polymer auf PTFE-Basis eine starke mechanische Verbindungaußergewöhnlich niedrige Reibung auch im trockenen Zustand.

Vorteile

Verbesserte Energieeffizienz mit demgeringe Reibungsleistungaus PTFE-angereichertem Overlay;
Verlängerte Lebensdauer mit ahohe VerschleißfestigkeitBronzeschicht;
Wartungsfrei, da selbstschmierende Lager möglich sindTrocken und ohne Fett betreiben;
Höhere Zuverlässigkeit als Bimetalllager durch Vermeidung eines potenziellen Festfressens von Welle/Lager unter Grenzschmierbedingungen und häufigem Stopp/Start-Betrieb;
Kompakte, leichte Bauweise mit dünnwandiger Lagerkonstruktion;
Reduzierter Lärmohne Metall-auf-Metall-Kontakt zwischen Lager und Welle;
Schnelle und einfache Montage ohne teure Montagewerkzeuge.

Lagerblocktyp für Zahnradpumpe

Wellen in Zahnradpumpen.Ein niedriges BetriebslagerDie Freigabe ist für die von wesentlicher Bedeutunghoher Druckaufbau und geringe Leckage der Zahnradpumpe.Um einen störungsfreien hydrodynamischen Betriebszustand zu gewährleisten, müssen die Gleitlager ein auf das Betriebsmedium abgestimmtes Lagerspiel aufweisen.Die Gleitlager kommen direkt mit dem Betriebsmedium in Kontakt.Je nach Einsatzgebiet können auch aggressive Medien zum Einsatz kommen
auf der Bewerbung.Die Gleitlager müssen also bietenHohe Abriebfestigkeit, gute Erosionsbeständigkeit, chemische Verträglichkeit und geringe Quellneigung.

Vorteil: Zuverlässige Funktion der Lagerung bei Gleitlagern

Hydrodynamischer Betrieb
Gleitgeschwindigkeit bis 10 m/s
Hohe Medienkompatibilität
Geringes Betriebslagerspiel
Hohe Resistenzzum Abrieb
Hohe Erosionsbeständigkeit
Gute chemische Beständigkeit
Geringe Quellneigung
Geringer Verschleiß auch bei hohen Drehzahlen und Mischreibung

Anwendungsanforderungen für Pumpenlager

Mit hydraulischen Buchsenblöcken montierte Außenzahnradpumpen und -motoren werden häufig in vielen Branchen eingesetzt, beispielsweise im Baugewerbe, in der Landwirtschaft, in der Automobil- und Materialtransportausrüstung sowie in der Chemieindustrie.

Diese zuverlässigen, leichten und robusten Pumpen bestehen aus wenigen Komponenten und bieten eine hervorragende Leistung im volumetrischen Wirkungsgrad.Wenn sie mit reibungsarmen Lagern ausgestattet sind, ist dies möglichBieten hydraulischen Systemen einen festen Durchflusswirkungsgrad von mehr als 95 %.

Viiplus-Pumpenlager – Vorteile

Im Vergleich zu Standard-Aluminiumlegierungen bietet SICAL®3D:

Hohe mechanische Festigkeitund in Kombination mit der hochpräzisen VIIPLUS-Bearbeitung,verbesserte volumetrische Effizienz, insbesondere im Mitteldruckbereich
Geringe Reibungzwischen dem Zahnrad und den Buchsenblockflächen, um Energieverluste zu reduzieren
Gute Lagereigenschaften, die je nach Betriebsbedingungen Ausführungen ohne Metall-Polymer-Lager ermöglichen
Hohe PräzisionBearbeitung fürReduzierte Abstände und leiser Betrieb

Flügelzellenpumpen

Der Flügelrotor wird durch Lager an der Vorder- und Rückplatte getragen.

Bei der Montage in der Rückplatte können Nadellager aufgrund von Ölmangel ausfallen, insbesondere nach langen Ruhephasen unter unterschiedlichen klimatischen Bedingungen oder bei wiederholtem Start-Stopp-Betrieb.

Um die Pumpenzuverlässigkeit zu verbessern, wurden viiplus-Metall-Polymer-Zylinderlager Tests unterzogen, um die Machbarkeit eines Austauschs der Nadellager zu ermitteln.

Das strenge, umfangreiche Testprogramm umfasste den Betrieb bei voller Pumpenleistung und verschiedene Motorbetriebsarten von 500 bis 7.000 U/min im Grenzbereich, gemischte und hydrodynamische Schmierung, Stopp/Start-Betrieb und Ölmangel.

Die Ergebnisse dieser Tests bestätigten, dass dieZylindrische Buchsen aus Metall-Polymer-Verbundwerkstoffsorgen für eine überragende Pumpenzuverlässigkeitdank ihrer hervorragenden tribologischen Leistung unter trockenen, marginal und hydrodynamisch geschmierten Betriebsbedingungen.

Anwendungen von Hydraulikzylindern

Viiplus bietet hochwertige Komponenten mitwettbewerbsfähige Preise.

Wir verfügen über jahrelange Erfahrung mit OEMs und Tier-1-Zulieferern, um ihnen einen Innovationsvorsprung auf dem Markt zu verschaffen.Die Ingenieurteams von Viiplus sind hier, um Ihnen bei der Entwicklung des von Ihnen benötigten Produkts zu helfengeringste Kosten.

Wir verfügen über ein breites Spektrum an Kundenunterstützung, einschließlich weltweiter lokaler Lieferung und Forschung und Entwicklung.

Viiplus bietet:

Eine große Auswahl vonHochleistungslagerund Lösungen, die unseren Kunden einen Vorsprung am Markt verschaffen.

Hervorragender Kundensupport durch Viiplus-Teams, die technischen Support für alle Arten von Lagerfragen bieten.
Ein unglaublicher strategischer Partner mit lokaler Unterstützung.Wir stellen unseren Kunden die richtigen Produkte zur Verfügunggute Qualitätan einerNiedrigere Kosten.Weltweites Netzwerk, das eine Vor-Ort-Unterstützung überall auf der Welt ermöglicht.
