| Markenbezeichnung: | Graphite Bearing Design |
| Modellnummer: | Graphitbuchsen |
| MOQ: | Standardgrößen-mit Büschen bepflanzende kleine Bronzemindestbestellmenge |
| Preis: | Oilless Bushings High Quality Price Ratio B2B |
| Zahlungsbedingungen: | T/T im Voraus |
| Versorgungsfähigkeit: | Kauf-Bronzebuchsen online, Bronzelager |
Graphitbuchsenlager, insbesondere der Güteklasse C86300, werden aufgrund ihrer einzigartigen Eigenschaften und ihres ölfreien Designs in verschiedenen industriellen Anwendungen eingesetzt. Diese Lager bieten mehrere Vorteile, wie z. B. hervorragende Selbstschmiereigenschaften, hohe Temperaturbeständigkeit und Korrosionsbeständigkeit, wodurch sie sich für anspruchsvolle Umgebungen eignen.
Die Graphitbuchsenlager der Güteklasse C86300 bestehen aus einer Kupferlegierung mit einem hohen Anteil an Graphitteilchen, die in die Matrix eingebettet sind. Diese Kombination verleiht den Lagern eine ausgezeichnete Verschleißfestigkeit und die Fähigkeit, ohne externe Schmierung zu arbeiten.
Das ölfreie Design dieser Lager reduziert das Kontaminationsrisiko und den Wartungsaufwand erheblich, wodurch sie sich ideal für Anwendungen eignen, bei denen die Schmierung schwierig oder unerwünscht sein kann. Darüber hinaus ermöglichen die Selbstschmiereigenschaften der Graphitteilchen einen reibungslosen und effizienten Betrieb der Lager über lange Zeiträume.
Graphitbuchsenlager sind in einer Vielzahl von Größen und Konfigurationen erhältlich, um den spezifischen Anforderungen verschiedener Anwendungen gerecht zu werden. Großhändler bieten diese Lager zu wettbewerbsfähigen Preisen an, so dass Kunden in großen Mengen einkaufen und Kosten sparen können.
Zusammenfassend lässt sich sagen, dass Graphitbuchsenlager aus Material der Güteklasse C86300 eine zuverlässige und kostengünstige Lösung für Anwendungen sind, die ölfreie, selbstschmierende Lager erfordern. Ihre einzigartigen Eigenschaften und ihre Haltbarkeit machen sie zu einer beliebten Wahl bei industriellen Anwendern.
F1126 - Führungsbuchse für Auswerfersatz - DME - Mat. 2.0598 - 200HB - Graphit
C86300.pdf Bronzelager
Äquivalent für Bronze-Graphit-Buchsenmaterial Zusammensetzung ASTM C86300. Wir bieten Großhandels- und Großbestellungen von Bronze-Graphit-Buchsen für Unternehmen und den gewerblichen Gebrauch aus China an. Großbestellungen sind in unseren Standardtoleranzen erhältlich. sowie eine Vielzahl anderer ölfreier Bronze-Buchsen aus Messing-Gussbronze-Material. Große Bestellungen, einschließlich kleiner und großer Größen und/oder kundenspezifischer Flanschgrößen, werden auf Bestellung aus China gefertigt. Bitte kontaktieren Sie uns noch heute per E-Mail und geben Sie unbedingt Ihre gewünschte Bestellmenge an
, damit wir uns mit weiteren Informationen an Sie wenden können.
Legierungsmaterialien
Manganbronze-Buchsen mit Graphitstopfen
¾” ID x 1-1/8” OD x ¾” lang
1” ID x 1-3/8” OD x ¾” Lang
1-1/4” ID x 1-5/8” OD x ¾” Lang
| Modell | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Güte China-Marken GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Stahl+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| International ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | Stahl+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| Deutschland DIN |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Stahl+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| Japanisch JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| Vereinigte Staaten ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Class40 | 52100 |
| Britischer Standard | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
Materiallegierung chemische Zusammensetzung
| Chemische Elemente | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Cu ( % ) | Rest | Rest | Rest | - | - | ||
| Sn ( % ) | - | 6 | - | 10 | 6 | - | - |
| Zn ( % ) | 25 | 6 | - | - | 6 | - | - |
| Ni ( % ) | - | - | - | - | - | - | - |
| AI ( % ) | 6 | - | 10 | - | - | - | - |
| Fe ( % ) | 3 | - | 3 | - | - | Rest | Rest |
| Mn ( % ) | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 - 0.40 |
| Cr ( % ) | - | - | - | - | - | - | 1.30 - 1.65 |
| C ( % ) | - | - | - | - | - | 2.5 - 4 | 0.95 - 1.05 |
| Si ( % ) | - | - | - | - | - | 1.0 - 1.3 | 0.15 -0.35 |
| Pb ( % ) | - | 3 | - | - | 3 | - | - |
Technische Parameter
| Leistung | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Max.Last P ( N/mm² ) | 100 | 60 | 70 | 60 | 250 | ||
| Max.Geschwindigkeit V ( m/s ) | Trocken0,4 Öl5 | 2 | 2 | 0,5 | 0,1 | ||
| Max.PV ( N/mm²·m/s ) | 3.8 | 0,5 | 0,6 | 0,8 | 2,5 | ||
| Dichte ρ( g/cmsup3 ) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
| Zugfestigkeit ( N/mm² ) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| Dehnung ( % ) | > 10 | > 4 | > 10 | - | - | ||
| Härte ( HB ) | > 210 | > 80 | > 80 | > 160 | HRC> 55 | ||
| Max.Temp ( ℃ ) | 300 | 350 | 300 | 400 | 350 | ||
| Reibungskoeffizient ( μ ) | Ölschmierung: 0,03 | Reibung(trocken): 0,16 | |||||

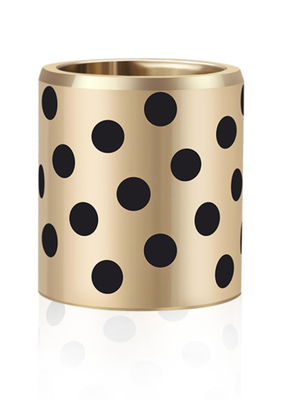

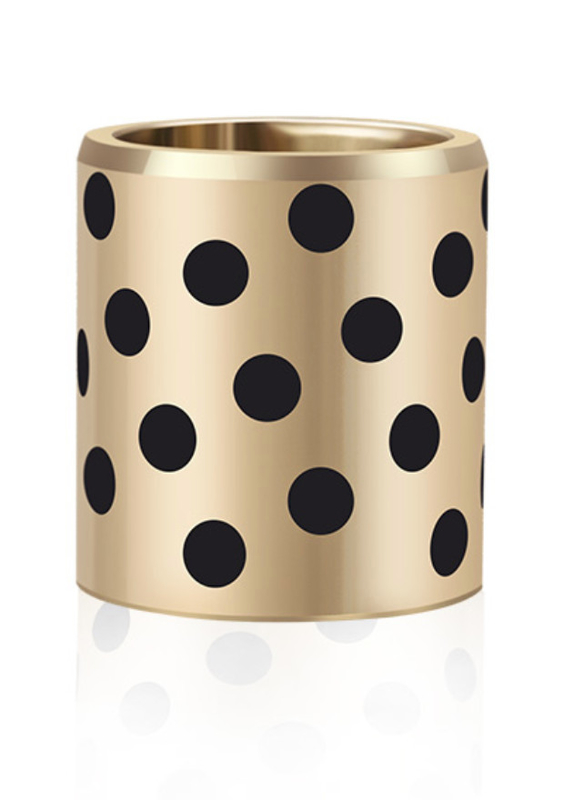

Graphit-Stopfen-Bronzebuchsen sind alle selbstschmierend und wartungsfrei. Diese Buchsen werden aus kontinuierlich gegossener Bronze gefertigt und mit Festschmierstoffstopfen versehen. Eine Buchse und ihre Gegenfläche
sollten immer durch einen Schmierfilm getrennt sein. Bei Graphit-Stopfen-Bronzebuchsen ist keine zusätzliche Schmierung erforderlich.
Die Oberflächenschicht wird mit Graphit verbessert, um den niedrigsten Koeffizienten
Graphitbuchsen Großhandel & Großbestellungen
SE 112 Graphitbuchse 50 62 50mm C86300
Graphitbuchsen Betriebstemperatur -40℃ bis 300 ℃, mos2, Toleranzen gemäß Standard TS12115
| Chemische Anforderungen | ||||||||||||
| Kupfer Legierung UNS-Nr. |
Zusammensetzung, % max., sofern nicht anders angegeben | |||||||||||
| Nickel | ||||||||||||
| Kupfer | Zinn | Blei | Zink | Eisen | Einschließlich | Aluminium | Mangan | Antimon | Schwefel | Phosphor | Silizium | |
| Kobalt | ||||||||||||
| C86300 | 60,0–66,0 | 0,20 | 0,20 | 22,0–28,0 | 2,0–4,0 | 1,0A | 5,0–7,5 | 2,5–5,0 | ... | ... | ... | ... |
| C90500 | 86,0–89,0 | 9,0–11,0 | 0,30 | 1,0–3,0 | 0,20 | 1,0A | 0,005 | ... | 0,20 | 0,05 | 0,05B | 0,005 |
| C91100 | 82,0–85,0 | 15,0–17,0 | 0,25 | 0,25 | 0,25 | 0,50A | 0,005 | ... | 0,20 | 0,05 | 1,0B | 0,005 |
| C91300 | 79,0–82,0 | 18,0–20,0 | 0,25 | 0,25 | 0,25 | 0,50A | 0,005 | ... | 0,20 | 0,05 | 1,0B | 0,005 |
| C93700 | 78,0–82,0 | 9,0–11,0 | 8,0–11,0 | 0,8 | 0,7C | 0,50A | 0,005 | ... | 0,50 | 0,08 | 0,10B | 0,005 |
| A Bei der Bestimmung des Kupferminimums kann Kupfer als Kupfer plus Nickel berechnet werden. | ||||||||||||
| B Für Strangguss muss der Phosphorgehalt 1,5 % max. betragen. | ||||||||||||
| C Eisen muss 0,35 % max. betragen, wenn es für stahlgestützte verwendet wird. | ||||||||||||
Buchsen werden während der Wartezeit hergestellt
Hydraulikzylinder-Reparaturbuchsen
Hydraulikzylinder-Gleitlager-Herstellung
Fräs-/Drehservice
Schweißen / Leichte Fertigung
Vor-Ort-Engineering
Wir sind in der Hydraulikzylinder-Reparaturbuchsen-Industrie einzigartig positioniert.
China Hydraulikzylinder-Ersatzbuchsen-Dienstleistungen
|
Cu%1 |
Pb% |
Sn% |
Zn% |
Fe% |
Ni%1,2 |
Al% |
Mn% |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Chemische Zusammensetzung gemäß ASTM C86300 Bronze-Buchsen |
|||||||||||
|
60,00- |
|
|
22,00- |
2,00- |
|
5,00- |
2,50- |
||||
Die Verschleißfestigkeit Metallrücken mit den Festschmierstoffen kann während des Lagerbetriebs kontinuierlich Schmiermittel liefern, um die Selbstschmiereigenschaft zu erreichen. Mit der Kombination aus hoher Belastung und Stoßfestigkeit des Metalls und geringer Reibung Faktor des Nichtmetalls, ist dieses Material gut für die verschiedenen Arbeitsbedingungen.

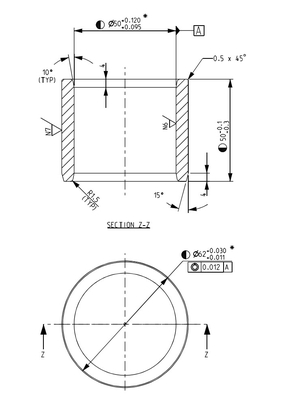

Zeichnung der Größe der metallischen selbstschmierenden Lager:
ID50MM*OD62MM*LÄNGE50MM
| Typ | 650 | 650S5 | 650W1 | 650W3 | 650S1 | 650S2 | 650S3 | |
| Material | CuZn25AI5Mn4Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | ||||
| Dichte | 7.8 | 8.9 | 7.8 | 8.9 | ||||
| HB-Härte | ≥210 | ≥250 | ≥210 | ≥230 | ≥70 | ≥150 | ≥75 | |
| Zugfestigkeit MPa | ≥750 | ≥800 | ≥755 | ≥755 | ≥250 | ≥500 | ≥270 | |
| Streckgrenze MPa | ≥450 | ≥450 | ≥400 | ≥400 | ≥90 | ≥260 | ≥150 | |
| Dehnung % | ≥12 | ≥8 | ≥12 | ≥12 | ≥13 | ≥10 | ≥5 | |
| Wärmeausdehnungskoeffizient | 1.9x10*%/°C | 1.8x10*9/°C | 1.6x10^*/°C | 1.8x10*/°C | ||||
| Max. Betriebstemperatur. | -40~+300°C | -40~+400°C | ||||||
| Max. Belastung MPa | 50 | 75 | 75 | 100 | 50 | |||
| Max. Geschwindigkeit m/s | Trocken | 0,5 | 0,1 | 0,5 | 0,1 | 0,5 | ||
| Geschmiert | 1 | 0,25 | 1 | 0,25 | 2,5 | |||
| Max. PV (N/mm2*m/s) | Trocken | 1.65 | 1 | |||||
| Geschmiert | 3.25 | 1.65 | ||||||
Die obigen Daten werden von viiplus empfohlen. Die Konstruktionsdaten sollten entsprechend den jeweiligen Anwendungsbedingungen bewertet werden.
CuZn25AI5Mn4Fe3 Bronze-Buchsen-Größe
lineare Graphit-Kupfer-Satzbuchse Öl selbstschmierend JDB ID 40mm OD 45mm 48mm 50mm
Selbstschmierend, wenn eine Standardschmierung unpraktisch ist
Funktioniert gut unter verschiedenen Belastungen, Arten und Geschwindigkeiten
Beständig gegen korrosive und feindliche Umgebungen
Hervorragende Leistung bei mittleren bis hohen Temperaturen bis zu 600° F
Kompatibel mit den meisten viskosen Schmierstoffen und Öl- und Fettanwendungen
| Schmierstoff | Merkmal | Typische Anwendungen |
| SL1 Graphit + Additive |
Gute chemische Beständigkeit und geringe Reibung Koeffizienten. Betriebstemperatur bis zu +400oC |
Geeignet für allgemeine Industrieanwendungen, die der Atmosphäre ausgesetzt sind. |
| SL4 +MoS2+Additive |
Geringe Reibungskoeffizienten und gute Wasserschmierung Merkmal. Betriebstemperatur bis zu +300oC |
Geeignet für Wasserschmierungsbedingungen. Die Anwendungen umfassen Schiffe, Wasserturbinen und Dampfturbinen. |
Die Anwendungen für Graphit-Stopfen-Buchsen sind praktisch unbegrenzt. Von schwer zu wartenden Anwendungen über Hochtemperaturumgebungen bis hin zu stark belasteten
Anwendungen weisen Graphit-Stopfen-Bronzebuchsen eine ausgezeichnete Lebensdauer und Verschleißfestigkeit auf. Zu diesen Anwendungen gehören:
Stahlwerke, Ofenauslässe, Trocknungsanlagen, Röster, Wärmetauscher, Pressformen, Fließbänder, Werkzeugmaschinen, Kettenförderer, Offshore-Strukturen, Deckkräne,
Winden, Lukendeckel, Ruderarme, Hebezeuge, Reifen- und Papiermühlen, Kipphebellager für Spritzgussmaschinen, Mischer, Schleifmaschinen, Zerkleinerer, Baumaschinen, Bergbau
Bohranlagen, Armgelenk-Lager, Baggerschaufeln und mehr.
| TYP | BESCHREIBUNG |
| GRAPHIT-STOPFEN-BUCHSE | 35*25*35 |
| 40*30*30 | |
| 40*30*35 | |
| 40*30*40 | |
| 40*30*45 | |
| 45*35*30 | |
| 45*35*35 | |
| 45*35*45 | |
| 45*35*50 | |
| 50*40*30 | |
| 70*60*60 | |
| 50*40*35 | |
| 50*40*40 | |
| 50*40*45 | |
| 50*40*50 | |
| 50*40*55 | |
| 55*45*45 | |
| 60*50*45 | |
| 60*50*50 | |
| 40x30x25 | |
| 48x38x55 | |
| 40x30x20 | |
| 55x45x60 | |
| 40x35x35 | |
| 38x25x30 | |
| 38x30x30 | |
| 38x30x45 | |
| 38x30x35 | |
| 38X30X40 | |
| 40x30x44.8 | |
| 40x30x45 | |
| 30x25x30 | |
| 45x30x45 | |
| 48x40x30 | |
| 40x30x34 | |
| 70x60x62 | |
| 38.8x30.8x30 | |
| 30*25*20 | |
| 33*25*30 | |
| 48*40*40 | |
| 75*60*60 | |
| 60*50*70 | |
| 75*60*65 | |
| 85*70*75 | |
| 36*30*35 | |
| 105*90*100 | |
| 100*85*95 | |
| 95*85*110 | |
| 95*85*95 | |
| 60*50*49 | |
| 60*50*50 | |
| 55*50*45 | |
| 50*45*40 | |
| 35*30*30 | |
| 80*65*60 | |
| 80*65*75 | |
| 86*71*85 | |
| 95*80*70 | |
| 80/70*60*27/5 | |
| 80/70*60*33/5 | |
| 35x25x30 | |
| 35x25x40 | |
| 45x35x30 | |
| 45x35x40 | |
| 55x45x40 | |
| 55x45x30 | |
| 55x45x50 | |
| 55x45x70 | |
| 62x45x43 | |
| 60x50x55 | |
| 60x50x60 | |
| 60x50x65 | |
| 65x55x40 | |
| 65x55x55 | |
| 65x55x60 | |
| 65x55x70 | |
| 65x55x75 | |
| 70x55x45 | |
| 70x55x50 | |
| 75x60x50 | |
| 75x60x75 | |
| 75x60x90 | |
| 80x60x50 | |
| 70x50x50 | |
| 65x50x50 | |
| 70x55x42 | |
| 60x50x45 | |
| 62x45x42 | |
| Graphit-Stopfen-Buchse | 35*25*30 |
| 45*35*35 | |
| 33*25*20 | |
| 40*30*40 | |
| 45*35*50 | |
| 50*40*50 | |
| 50*40*60 | |
| 55*45*50 | |
| 60*45*60 | |
| 60*50*60 | |
| 60*50*70 | |
| 65*50*70 | |
| 65*55*50 | |
| 70*55*60 | |
| 75*60*50 | |
| 75*60*80 | |
| 80*65*60 | |
| 90*70*70 | |
| 90*75*70 | |
| 100*80*50 | |
| 90*80*100 | |
| 110*90*60 |
