| Markenbezeichnung: | VIIPLUS PLAIN BEARINGS |
| Modellnummer: | Flachlager |
| MOQ: | 1000-teilig/Stücke (Min. Order) |
| Preis: | $0.20 - $10.00 / Pieces |
| Zahlungsbedingungen: | T/T PREPARD, T/T, L/C, D/A, D/P |
| Versorgungsfähigkeit: | Schraublager, China, Hersteller, Lieferanten, Werk, Großhandel, Schraublager, Schraublager, Schraubl |

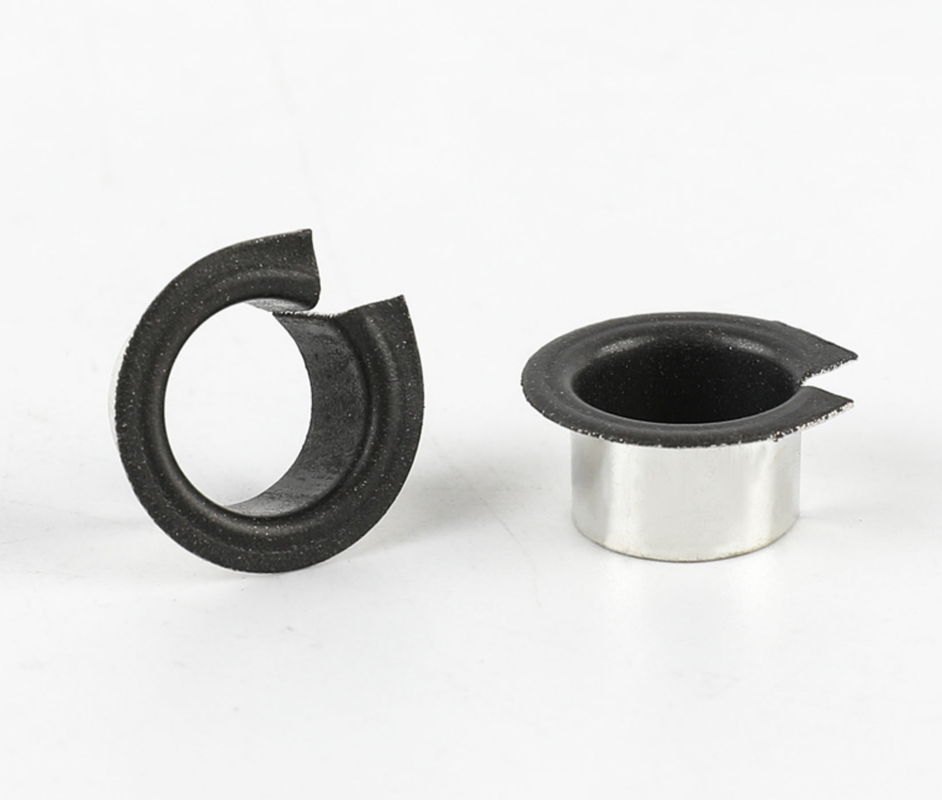

Zylindrische Buchsen mit Flanschgröße Permaglide sind präzisionsgefertigte Komponenten, die einen reibungslosen, reibungsarmen Betrieb in einer Vielzahl von Anwendungen gewährleisten. Die zylindrische Form und das Flanschdesign bieten Stabilität und einfache Installation, während das Permaglide-Material eine hervorragende Verschleißfestigkeit und Haltbarkeit gewährleistet.
Das Permaglide-Material, typischerweise ein Verbundwerkstoff oder ein fortschrittliches Polymer, wird aufgrund seiner außergewöhnlichen Gleiteigenschaften und der Fähigkeit, einen konstanten Reibungskoeffizienten über einen weiten Temperatur- und Betriebsbereich aufrechtzuerhalten, ausgewählt. Dieses Material ist auch für seine Beständigkeit gegen Korrosion, Verschleiß und chemische Angriffe bekannt, wodurch es für den Einsatz in rauen Umgebungen geeignet ist.
Die Flanschgröße der Buchsen ermöglicht eine sichere Installation und Positionierung innerhalb eines Gehäuses oder einer Baugruppe. Dieses Konstruktionsmerkmal stellt sicher, dass die Buchsen auch unter hohen Belastungen und Vibrationen an Ort und Stelle bleiben und ordnungsgemäß funktionieren.
Zylindrische Buchsen mit Flanschgröße Permaglide werden häufig in Anwendungen wie Linearführungen, Gleitmechanismen und Präzisionspositioniersystemen eingesetzt. Sie eignen sich besonders für Anwendungen, bei denen eine reibungslose, präzise und zuverlässige Bewegung entscheidend ist, wie z. B. in der Robotik, Automatisierungstechnik und Präzisionsfertigung.
Insgesamt bieten zylindrische Buchsen mit Flanschgröße Permaglide eine Kombination aus Präzisionstechnik, überlegenen Materialeigenschaften und einem Flanschdesign, die sie zu einer ausgezeichneten Wahl für anspruchsvolle Anwendungen machen, die einen reibungslosen, reibungsarmen Betrieb erfordern.
Gleitlager Permaglide PAP Buchsen
Bei wartungsfreien Gleitlagern mit dem Gleitwerkstoff E40 ist aufgrund der Verwendung als Trockenschmiermittel an keiner Stelle während der Betriebsdauer eine Schmierung erforderlich.
Die wartungsarmen Polymer-Gleitlager mit dem Gleitwerkstoff E50 erhalten eine Ersterschmierung zu Beginn des Betriebs. Da die Gleitschicht Schmiertaschen aufweist, reicht diese Ersterschmierung in den meisten Fällen aus.
"Profession" ist unser Geist. Wir zeichnen uns dadurch aus, Wert zu generieren. Wir tun dies auf die effizienteste, effektivste und innovativste Weise.
Wir halten die höchsten Qualitätsstandards für zylindrische Buchsen & Flanschgröße ein. So können wir die Lieferkette für Kunden integrieren.
Buchsen eignen sich für Dreh-, Schwing- und Linearbewegungen, während gerade (zylindrische) Buchsen nur Radiallasten aufnehmen können und Flanschbuchsen Radial- und Axiallasten in einer Richtung aufnehmen können.
Jede Kombination aus Buchsenkonstruktion und Material hat charakteristische Eigenschaften und macht eine Buchse besonders geeignet für bestimmte Anwendungen.
www.bronzegleitlager.com Lieferanten Buchsen in verschiedenen Ausführungen und aus verschiedenen Materialien. Daher www.bronzegleitlager.com bietet ein breites Sortiment an Buchsen ab Lager an.
Lagerformen in Standardabmessungen erhältlich
Geeignet für Trockenlauf mit niedrigem Reibungskoeffizienten, geringer Verschleißrate, guten Gleiteigenschaften, der erzeugte Transferfilm schützt die Gegenmetalloberfläche. Geeignet für Dreh- und Schwingbewegungen, hohe chemische Beständigkeit, geringere Wasseraufnahme und reduziertes Quellen. Funktioniert auch gut mit Schmierung.
Selbstschmierende Buchsen bieten sehr gute Verschleiß- und Reibungsleistung über einen weiten Bereich von Lasten, Geschwindigkeiten und Temperaturen unter Trockenlaufbedingungen
Buchsenmaterial geeignet für geschmierte Anwendungen
Gleitlagergeeignet für lineare, oszillierende und rotierende Bewegungen
Zugelassen nach Standard FAR 25.853 und FAR 25.855 - Federal Aviation Regulations – wodurch es für Innenanwendungen in Flugzeugen geeignet ist
1. /Fasermischungsdicke 0,01~0,03 mm, bietet einen ausgezeichneten anfänglichen Transferfilm, der die Gegenflächen der Lageranordnung effektiv beschichtet und einen festen Schmiermittelfilm vom Oxidtyp bildet.
2. Sinterbronze-Pulverdicke 0,20-0,35 mm, bietet Max. Wärmeleitfähigkeit weg von der Lageroberfläche, dient auch als Reservoir für die -Fasermischung.
3. Kohlenstoffarmer Stahl, gibt außergewöhnlich hohe Belastung Tragfähigkeit, ausgezeichnete Wärmeableitung.
4. Kupfer/Zinn-Beschichtungsdicke 0,002 mm, bietet gute Korrosionsbeständigkeit.
Metallurgiemaschine
Gießmaschinen,
Aufeinanderfolgende Gießmaschinen,
Friedhofsmaschinen,
Spiraltransportmaschinen usw.
Gleitschicht
+ Blei
Poröser Bronzesinter
Stahlrücken
| Trocken | Sehr gut |
| Ölgeschmiert | Gut |
| Fettgeschmiert | Ausreichend |
| Wassergeschmiert | Ausreichend |
| Prozessfluidgeschmiert | Ausreichend |
| ALLGEMEIN | Einheit | Wert | |
| Maximale Belastung, p |
Statisch Dynamisch |
N/mm2 N/mm2 |
250 140 |
| Betriebstemperatur |
Min Max |
°C °C |
– 200 280 |
| Linearer Wärmeausdehnungskoeffizient |
Parallel zur Oberfläche Senkrecht zur Oberfläche |
10-6/K
10-6/K |
11
30 |
| TROCKEN | |||
| Maximale Gleitgeschwindigkeit, U | m/s | 2,5 | |
| Maximaler pU-Faktor | N/mm2 x m/s | 1,8 | |
| Reibungskoeffizient | 0,02 – 0,25 * |
| ÖLGESCHMIERT | |||
| Maximale Gleitgeschwindigkeit, U | m/s | 5,0 | |
| Maximaler pU-Faktor | N/mm2 x m/s | 5,0 | |
| Reibungskoeffizient | 0,02 – 0,12 |
| EMPFEHLUNGEN | |||
| Oberflächenrauheit der Welle, Ra |
Trocken Geschmiert |
µm µm |
0,3 – 0,5 ≤ 0,05 – 0,4 * |
| Oberflächenhärte der Welle | Ungehärtet akzeptabel, verbesserte Lagerlebensdauer > 200HB | ||
| GRÖSSE | TEIL-NR. |
| Flansch 20x23/30x1,5/11,5 | 1531-2218-589 |
| Flansch 18x20/26x1/22 | 1612 |
| Flansch 16x18/24x1/17 | 1150-1774-1748-2283 |
| Flansch 12x14/20x1/9 | 1653 |
| Zylindrische Buchsen 12x14x15 | 1653 |
| Zylindrische Buchsen 22x25x15 | 1727-1780-1792-1750 |
| Zylindrische Buchsen 14x16x15 | 2183 |
| Zylindrische Buchsen 20x23x20 | 2218 |
| Zylindrische Buchsen 16x18x10 | 1426-1379-1774-1150 |
| Zylindrische Buchsen 16x18x15 | 1748 |
| Zylindrische Buchsen 18x20x15 | 2199 |
| Zylindrische Buchsen 20x23x10 | 1531 |
| Zylindrische Buchsen 20x22x23 | 1608 |
Das Standardsortiment an Buchsen ist sehr umfassend und deckt fast jede Standardgröße ab. Dieses Sortiment umfasst gerade und geflanschte Buchsen, Anlaufscheiben und Streifen.
Liste der Standardgrößen für Verbundlager als Referenz
| PAP 2540 P10 | GLY.PG 252840 F Gleitlagerbuchse |
| PAP 3025 P10 | GLY.PG 303425 F Gleitlagerbuchse |
| PAP 4030 P10 | GLY.PG 404430 F Gleitlagerbuchse |
| PAP 4040 P20 | GLY.PG 404440 A Gleitlagerbuchse |
| PAP 5020 P20 | GLY.PG 505520 A Gleitlagerbuchse |
| PAP 5020 P10 | GLY.PG 505520 F Gleitlagerbuchse |
| PAP 5030 P20 | GLY.PG 505530 A Gleitlagerbuchse |
| PAP 5040 P20 | GLY.PG 505540 A Gleitlagerbuchse |
| PAP 5050 P20 | GLY.PG 505550 A Gleitlagerbuchse |
| PAP 5050 P10 | GLY.PG 505550 F |
| PAP 5060 P10 | GLY.PG 505560 F Gleitlagerbuchse |
| PAP 6020 P10 | GLY.PG 606520 F Gleitlagerbuchse |
| PAP 6030 P20 | GLY.PG 606530 A Gleitlagerbuchse |
| PAP 6030 P10 | GLY.PG 606530 F Gleitlagerbuchse |
| PAP 6040 P20 | GLY.PG 606540 A Gleitlagerbuchse |
| PAP 6050 P10 | GLY.PG 606550 F Gleitlagerbuchse |
| PAP 6060 P20 | GLY.PG 606560 A Gleitlagerbuchse |
| PAP 6060 P10 | GLY.PG 606560 F Gleitlagerbuchse |
