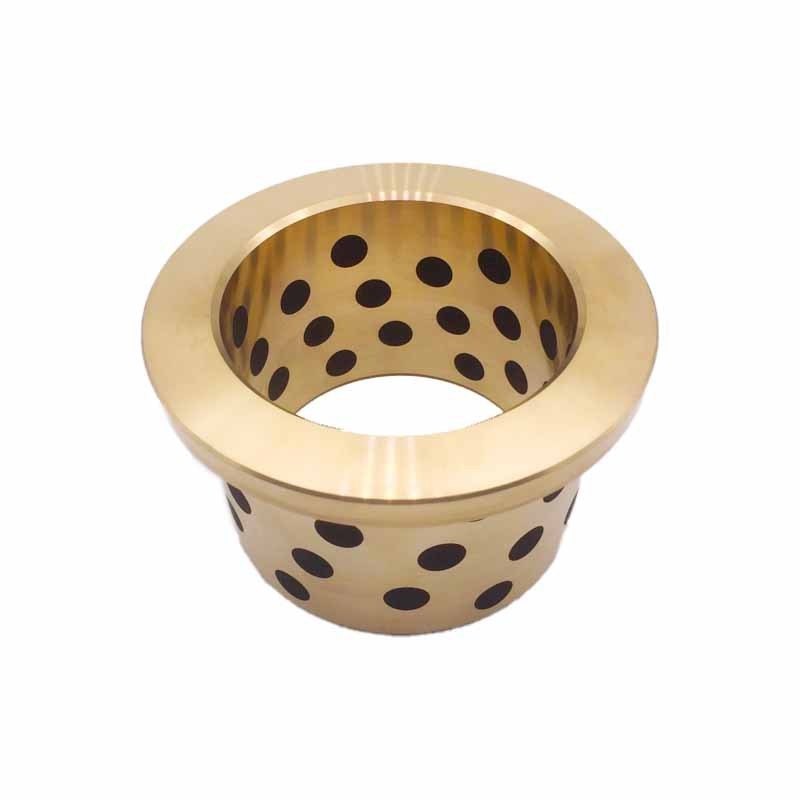

Das geflanschte Gleitlager aus Bronze mit Selbstschmierung ist eine Spezialkomponente, die für einen reibungslosen und zuverlässigen Betrieb in Anwendungen entwickelt wurde, die eine hohe Verschleißfestigkeit und geringe Reibung erfordern. Das gesinterte Bronzematerial bietet hervorragende Festigkeit und Haltbarkeit, während die selbstschmierenden Eigenschaften eine externe Schmierung überflüssig machen.

Die Flanschkonstruktion dieses Lagers ermöglicht eine einfache Installation und einen sicheren Einbau in verschiedenen Anwendungen. Die Gleitschicht aus Sinterbronze bietet eine glatte Gleitfläche und reduziert Reibung und Verschleiß zwischen beweglichen Teilen. Die selbstschmierenden Eigenschaften werden durch die Verwendung spezieller Additive oder Beschichtungen erreicht, die während des Betriebs Schmiermittel freisetzen und so eine kontinuierliche und zuverlässige Schmierung gewährleisten.

Dieser Lagertyp wird häufig in Maschinen, Geräten und anderen industriellen Anwendungen verwendet, bei denen Präzision und Haltbarkeit entscheidend sind. Die Kombination aus Bronzesinterung und Selbstschmierung macht dieses Lager zur idealen Wahl für Anwendungen mit hohen Geschwindigkeiten und hoher Belastung.

GleitlagerMit Flansch-Bronze gesintert mit Selbstschmierung

Führungsbuchse,Gleitlagerbuchsenist ein selbstschmierendes Lagermaterial, das aus einer hochwertigen Lagerbronze mit mit Festschmierstoff gefüllten Taschen und einem dünnen Festschmierstofffilm über der Lageroberfläche besteht, um den Einlaufprozess zu unterstützen.

Lagerbuchsen - wartungsfrei

selbstschmierende Gleitlager mit Trockenschmierstiften

Gleitlager mit Flansch-Bronze gesintert mit Selbstschmierung

Eine gesinterte selbstschmierende Bronze/Graphit-Buchse

Materialeigenschaften

Toleranzen

Wir können alle Arten von ölfreien Bronzelagern auf Basis des MISUMI-Standards herstellen.
Führungsbuchsen Zylindrische Führungsbuchsen, Flanschführungsbuchsen und Gleitplatten
Misumi-Buchse (JDB-10)
Rg7 Bronzelager mit Graphit

Führungsbuchsen
Ölfreie Auswerferführungsbuchse (JDB-Serie)
Material: RG7 + Graphit

Material: CuZn25Al5 oder HT250

GBF Ölfreie Führungsbuchse
GBW Ölfreie Führungsbuchse
HGBF Führungsflanschlager

Diese ölfreien Buchsen sind selbstschmierende Lager aus hochfesten Messinglegierungen, die mit modernster Gusstechnologie und integrierten Festschmierstoffen hergestellt werden. Sie können je nach Einsatzbedingungen mit verschiedenen Arten von Festschmierstoffen kombiniert werden.

Ölfreie Standardbuchse aus Kupferlegierung MPBZ Graphit-Kupferbuchse selbstschmierende Kupferbuchse korrosionsbeständige Kupferbuchse

Selbstschmierende, ölfreie, mit Graphit verstopfte Bronzebuchse, Fabrikpreis, kontaktieren Sie uns!

Es stehen verschiedene Standardprodukte für ölfreie Buchsen zur Verfügung.

Geben Sie die Teilenummer anhand der erforderlichen ID und Länge an. (Beispiel:) Die ID beträgt 50 mm und die Länge 30 mm.

Flanschintegrierte ölfreie Buchsen

Flanschintegrierte ölfreie Buchsen/ölfreie Unterlegscheiben aus Kupferlegierungen

Ölimprägnierte Flanschbuchsen aus Sinterbronze

Bronze mit Graphit

Diese Komponenten bestehen aus massiver Aluminiumbronze und sind mit oder ohne selbstschmierendem Graphit erhältlich.

• Wartung ohne Schmierung. Zeigt hohe Leistung inBetrieb mit hoher Belastung und niedriger Geschwindigkeit.
• Zeigt eine überragende Verschleißfestigkeit bei Anwendungen, bei denen der Ölfilm selten erzeugt wird, wie z. B. bei Hin- und Herbewegungen, Oszillationen, häufigen Starts und Stopps usw.
• Überlegene chemische Beständigkeit und Korrosionsbeständigkeit.
• Standardprodukte sind in unterschiedlichen Größen erhältlich.

Gleitlager und selbstschmierende Lager (Buchsenmaterial: graphitimprägniertes Messing)

• Wartungsfrei(selbstschmierend)

• Fürschwere LadungAnwendungen
• Toleranz gegenüber extremen Temperaturen
• Lange Lebensdauer

Bronzegussstopfen mit Festschmierstoff - Metrisch

Material:

Standardmaterial:CuZn25A16Fe3Mn3 + Graphit

Eigenschaften von mit Graphit verschlossenen Bronzebuchsen

• Beispielloshohe Belastung, niedrige DrehzahlLeistung. Auch ohne Schmierung gute Leistung,
• Ausgezeichnete Verschleißfestigkeitan Stellen, an denen sich aufgrund von Hin- und Herbewegungen, oszillierenden Bewegungen und oft intermittierenden Prozessen nur schwer ein Ölfilm bilden kann
• Bemerkenswerte Beständigkeit gegen Korrosion und chemische Einflüsse
• Wartungsfreiund spart Betriebskosten.

Verfügbarkeit

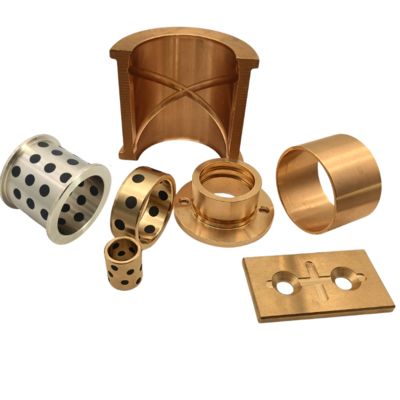

Ölfreie Buchsenformen in Standardabmessungen erhältlich

• Gerade ölfreie Buchsen
• Ölfreie Buchsen mit Flansch
• Anlaufscheibenbuchsen

Metrische selbstschmierende Lager und imperiale ölfreie Buchsen auf Bestellung: Standardbuchsenformen in Sonderabmessungen, Halbbuchsen, durch Stanzen oder Tiefziehen hergestellte Sonderformen, kundenspezifische Buchsendesigns

Anwendung für mit Graphit verschlossene Bronzebuchsen

Die ölfreie Buchse wird häufig in Gießmaschinen, Maschinen zum Bergbau, in der Schifffahrt, in Dampfturbinen usw. eingesetzt.

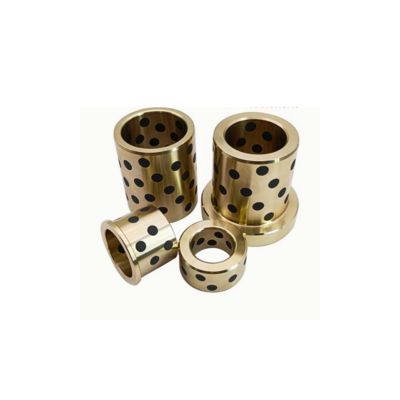

Flansch Graphitbronze Ölfreie Buchse

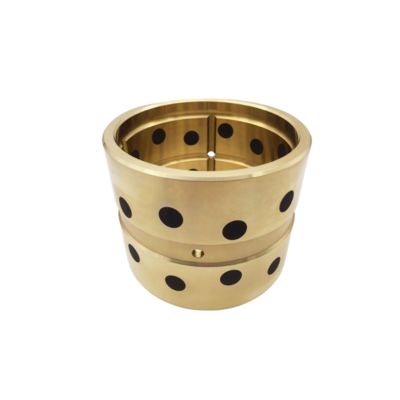

Ölfreie Buchsen aus massiver Bronze mit Graphitstopfen

Die Basis des Festschmierlagers sollte entsprechend den Arbeitsbedingungen des Lagers selbst bestimmt werden. Die am häufigsten verwendeten Materialien sindhohe FestigkeitMessing, Zinnbronze, Gussteile usw. Es gibt zwei Haupttypen eingebetteter fester Schmierstoffe, einer ist natürliches schwarzes Blei, künstlicher Graphit wird mit MoS2 synthetisiert und der andere wird mit synthetisiert. Je nach den eigenen Arbeitsbedingungen des Lagers kann durch die Kombination verschiedener Metallsubstrate und eingebetteter fester Schmierstoffe sichergestellt werden, dass das Produkt verschiedenen Temperaturen, Belastungen, Bewegungen und Medien standhält. Spezielle Anforderungen unter den Bedingungen, während gleichzeitig ein stabiler und zuverlässiger Betrieb gewährleistet wird.

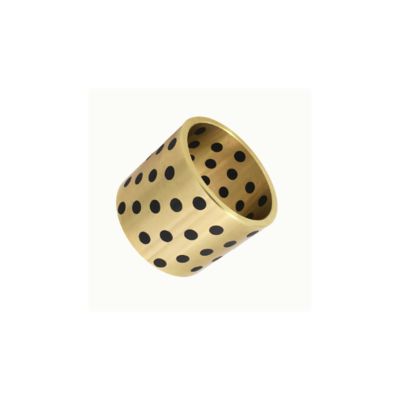

JDB-Bronzebuchsen mit massivem Graphitstopfen

JDB-Bronzebuchsen mit massivem Graphitstopfen werden häufig in metallurgischen Stranggießanlagen, Eisenbahnstützen, Walzgeräten, Bergbaumaschinen, Schiffen, Dampfturbinen und anderen Anwendungen mit hohen Temperaturen, hoher Belastung, niedriger Geschwindigkeit und schwerer Belastung verwendet; bei niedriger Belastung, hohen Temperaturen, mittlerer Geschwindigkeit und anderen Anwendungen, wie etwa Kamintüren, Ofenlaufbahnen, Gummimaschinen, Maschinen der Leichtindustrie, Werkzeugmaschinenindustrie; ihre Endfläche kann verschweißt und mit dem Grundkörper installiert werden, sodass sie für metallurgische Maschinen, Baumaschinen, Öltransportmaschinen und andere Bereiche geeignet ist, in denen nicht betankt werden kann; in Hebemaschinen sind die Stützteile besonders angepasst, wie etwa Hebezeugstützen, Kranstützen und Baggerstützen.

Anwendungsmerkmale der ölfreien Buchse:

Es eignet sich besonders für Drehbewegungen unterschwere last und niedrige geschwindigkeit,Schaukelbewegungen und Teile, bei denen sich unter Last nicht leicht eine Flüssigkeitsschmierung bilden lässt; es kann unter Grenzschmierbedingungen lange Zeit ohne Wartung und Nachfüllen verwendet werden, und durch Nachfüllen während des Betriebs kann die Lebensdauer des Lagers verlängert werden; die Kunststoffschicht auf der Oberfläche kann beim Formen und Bearbeiten der Wellenhülse einen gewissen Spielraum lassen und nach dem Einpressen in die Öffnung von selbst bearbeitet werden, um eine bessere Montagegröße zu erzielen.

Derzeit wird es hauptsächlich in metallurgischen Maschinen, Bergbaumaschinen, Wasserschutzmaschinen, Autochassis, Baumaschinen, landwirtschaftlichen Maschinen, Stahlwalzmaschinen usw. verwendet.

1. Die Mischung aus modifiziertem Polyoxymethylen(POM)und die Bleidicke beträgt 0,3 bis 0,5 mm, was eine hohe Verschleißfestigkeit und einen niedrigen Reibungskoeffizienten selbst bei momentanem Ölmangel gewährleistet. Auf der Lagerfläche befinden sich regelmäßig angeordnete Ölspeichergruben mit Spiralwinkeln, die bei der Montage mit Schmierfett bedeckt werden müssen.

2. Die Kupferpulverschicht ist 0,2 bis 0,3 mm dick, wasgute Tragfähigkeit und Verschleißfestigkeit, und eine gute Wärmeleitfähigkeit kann die während des Betriebs des Lagers erzeugte Wärme rechtzeitig übertragen. Das Verbundmaterial kann in den Spalt der Kupferpulverkugel eindringen, um die Bindungsfestigkeit zu verbessern.

3. Kohlenstoffarmer Stahl 0,4–2,2 mm, verbessert die Tragfähigkeit und den Wärmeübertragungseffekt.

4. Kupfer-/Zinnbeschichtungsschicht, Kupferbeschichtungsschicht 0,008 mm, Zinnbeschichtungsschicht 0,005 mm, sodass das Lager eine gute Korrosionsbeständigkeit aufweist.

Flansch Bronze Oilless Buchsen Größe Modell

Größentabelle für ölfreie 500SP-Flanschbronzebuchsen
