| Markenbezeichnung: | VIIPLUS Sleeve & Bearing |
| Modellnummer: | Aluminiumbronze C95400 |
| MOQ: | Standardgröße, die keine Mindestbestellmenge mit Büschen bepflanzt |
| Preis: | Bushings High Quality Price Ratio B2B |
| Zahlungsbedingungen: | T/T, L/C, Western Union, |
| Versorgungsfähigkeit: | Steckergraphitlager, China, Hersteller, Lieferanten, Fabrik, Großhandel, Metallgleitlager, Lager DU |
MISUMI bietet hochwertige, reibungsarme, ölfreie Buchsen aus Messinglegierung, verstärkt mit Graphit und Kupfer. Diese Buchsen sind so konzipiert, dass sie in einer Reihe von industriellen Anwendungen eine außergewöhnliche Leistung erbringen.
Die in den Buchsen verwendete Messinglegierung weist eine ausgezeichnete Festigkeit und Korrosionsbeständigkeit auf, was eine lange Lebensdauer gewährleistet. Der Zusatz von Graphit und Kupfer verbessert zusätzlich die Verschleißfestigkeit und die selbstschmierenden Eigenschaften der Buchsen.
Das ölfreie Design macht eine regelmäßige Schmierung überflüssig, wodurch der Wartungsaufwand und die Betriebskosten reduziert werden. Dies macht die Buchsen auch für den Einsatz in Umgebungen geeignet, in denen Ölverunreinigungen nicht erwünscht sind.
Die reibungsarmen Eigenschaften der Buchsen tragen zu einem reibungsloseren und effizienteren Betrieb von rotierenden Geräten bei. Sie eignen sich für den Einsatz in Pumpen, Motoren, Kompressoren und anderen mechanischen Systemen, in denen hohe Belastungen und Drehzahlen üblich sind.
Die Messinglegierungsbuchsen von MISUMI mit Graphit- und Kupferverstärkung werden präzisionsgefertigt, um eine genaue Passform und zuverlässige Leistung zu gewährleisten. Sie sind eine ausgezeichnete Wahl zur Verbesserung der Effizienz und Zuverlässigkeit Ihrer industriellen Systeme.

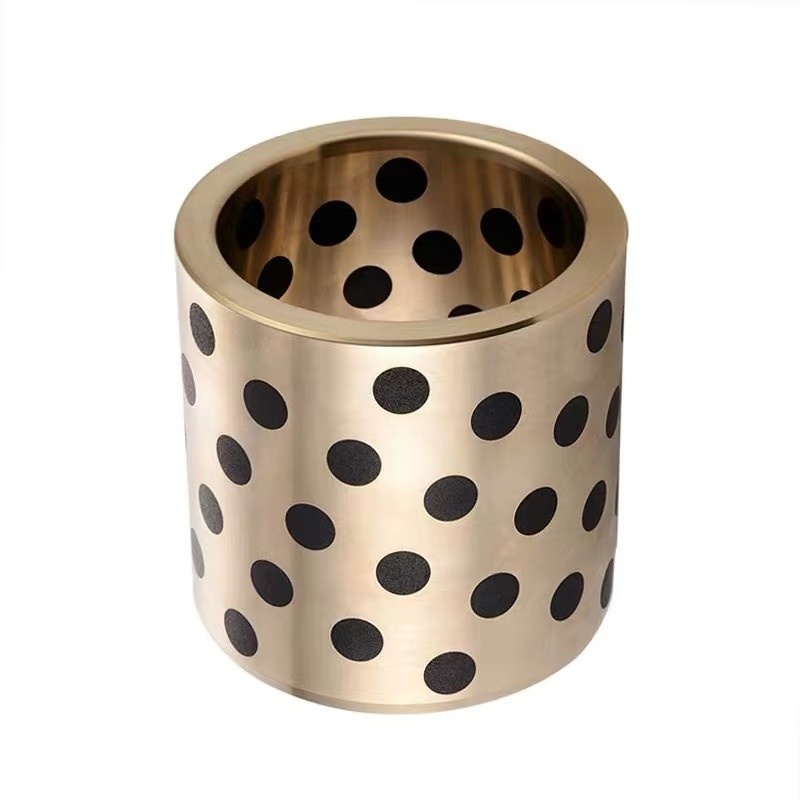

Graphitimprägnierte Messingbuchse Ölfreie Buchse - Messinglegierung, gerade, I.D. F7 (MISUMI) (MPBZU12-15)
MPBZ MPBZU MPBR MPBRU MPBPU MPBZP Serie Ölfreie Messing-Führungsbuchse für Selbstschmierung
| Typ | Gerade | Buchsenmaterial | Graphitimprägniertes Messing | Maximal zulässiger PV-Wertbereich (N/mm2•m/s) | 1,1～2,0 |
|---|---|---|---|---|---|
| Maximal zulässiger PV-Wert (N/mm2•m/s) | 1,65 | Maximal zulässige Belastung (N/mm2) | 29 | Maximal zulässige Geschwindigkeit (m/s) | 0,5 |
| Passungen für Montagebohrungen | H7 |
Modell: Verschiedenes Material: Kupferbasislegierung Farbe
Klassifizierung: MPBZU 20-10L Größe (20*24*10) MPBZU 20-15L Größe (20*24*15) MPBZU 20-20L Größe (20*24*20) MPBZU 20-25L Größe (20*24*25) MPBZU 20-30L Größe (20*24*30) MPBZU 20-35L Größe (20*24*35) MPBZU 20-40L Größe (20*24*40) MPBZU 20-45L Größe (20*24*45) MPBZU 20-50L Größe (20*24*50) MPBZU 20-55L Größe (20*24*55) JDB 20*25*15 JDB 20*25*20 JDB 20*25*25 JDB 20*25*30 JDB 20*25*35 JDB 20*25*40
Lagermechanismus: Festreibung
Schmiermitteltyp: Festschmierung
Zusätzliche Merkmale: hohe Temperatur
Lagerbelastungsrichtung: Radiallager
MISUMI / FIBRO / DANLY Standardgröße, auf Lager, mit der besten Qualität, dem besten Preis, bronzegleitlager.com ist die beste Wahl!
Produktdetails
| Typ | Gerade | Buchsenmaterial | Graphitimprägniertes Messing |
|---|---|---|---|
| I.D. d(mm) | 12 | O.D. D(mm) | 15 |
| Gesamtlänge L(mm) | 15 | Maximal zulässiger PV-Wertbereich (N/mm2•m/s) | 1,1～2,0 |
| Maximal zulässiger PV-Wert (N/mm2•m/s) | 1,65 | Maximal zulässige Belastung (N/mm2) | 29 |
| Maximal zulässige Geschwindigkeit (m/s) | 0,5 | Passungen für Montagebohrungen | H7 |
| Betriebstemperaturbereich (℃) | -40～150 | Betriebstemperaturbereich (ohne Schmierung) Min | -40 |
| Teilenummer | - | L |
| MPBZ10 MPBZU16 |
- - |
15 20 |
| D | O.D. m6 (*1) | Gehäuse-Durchmesser H7 (*2) |
| 7~10 | +0,015 | + 0,015 |
| +0,006 | 0 | |
| 11~18 | +0,018 | + 0,018 |
| +0,007 | 0 | |
| 19~30 | +0,021 | + 0,021 |
| +0,008 | 0 | |
| 31~50 | +0,025 | + 0,025 |
| +0,009 | 0 | |
| 51~80 | +0,030 | + 0,030 |
| +0,011 | 0 | |
| 81~120 | +0,035 | + 0,035 |
| +0,013 | 0 |
| Teilenummer | L | MPBZ | MPBZU | |||||||||||||||||||||
| Typ | dF7 | Dm6 (*1) |
Dicke (N) | *Drehstoppschraube (Referenz) | Dm6 (*1) |
Dicke (N) | ||||||||||||||||||
| MPBZ MPBZU *L-Abmessungen in ( ) sind nur für MPBZ verfügbar. |
5 | +0,022 +0,010 |
8 | (9) | 10 | 12 | (15) | 9 | 2 | M4x8 | 7 | 1 | ||||||||||||
| 6 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | (20) | 10 | 8 | ||||||||||||||
| 8 | +0,028 +0,013 |
8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | (25) | 12 | 10 | ||||||||||||
| 10 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | 14 | 12 | ||||||||||||
| 12 | +0,034 +0,016 |
(8) | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 18 | 3 | 15 | 1,5 | ||||||||
| 13 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 19 | 16 | ||||||||||||
| 15 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 21 | 18 | |||||||||||
| 16 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 22 | 20 | 2 | ||||||||||
| 18 | (9) | (10) | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 24 | M5x8 | 22 | ||||||||||
| 20 | +0,041 +0,020 |
(9) | (10) | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 28 | 4 | 24 | |||||||
| 20A | (9) | (10) | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | 30 | 5 | - | |||||||||
| 25 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 33 | 4 | 29 | ||||||||||
| 25A | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | (60) | 35 | 5 | - | ||||||||||
| 30 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 38 | 4 | M6x16 | 34 | ||||||||
| 35 | +0,050 +0,025 |
20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 44 | 4,5 | 40 | 2,5 | |||||||||||
| 40 | 20 | 25 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 50 | 5 | 45 | ||||||||||||
| 50 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 62 | 6 | M8x16 | 55 | |||||||||||||
| 60 | +0,060 +0,030 |
(50) | (60) | (70) | (80) | 75 | 7,5 | - | - | |||||||||||||||
| 80 | (60) | (70) | (80) | 96 | 8 | - | - | |||||||||||||||||
| 100 | +0,071 +0,036 |
(80) | (100) | 120 | 10 | - | - | |||||||||||||||||
[ ! ]Für den Gehäusedurchmesser wird die Toleranz H7 (*2) zu D-Abmessungen (*1) empfohlen. (Siehe Tabelle 1) *Angegebene Abmessungen der Drehstoppschraube sind empfohlene Abmessungen.
