| Markenbezeichnung: | viiplus Self-lubricating composite bearing |
| Modellnummer: | Hochleistung pom ölfreie selbstschmierende Lager |
| MOQ: | Verhandeln Sie |
| Preis: | negotiate |
| Zahlungsbedingungen: | L/C, T/T, Western Union |
| Versorgungsfähigkeit: | L/C, T/T, Western Union |

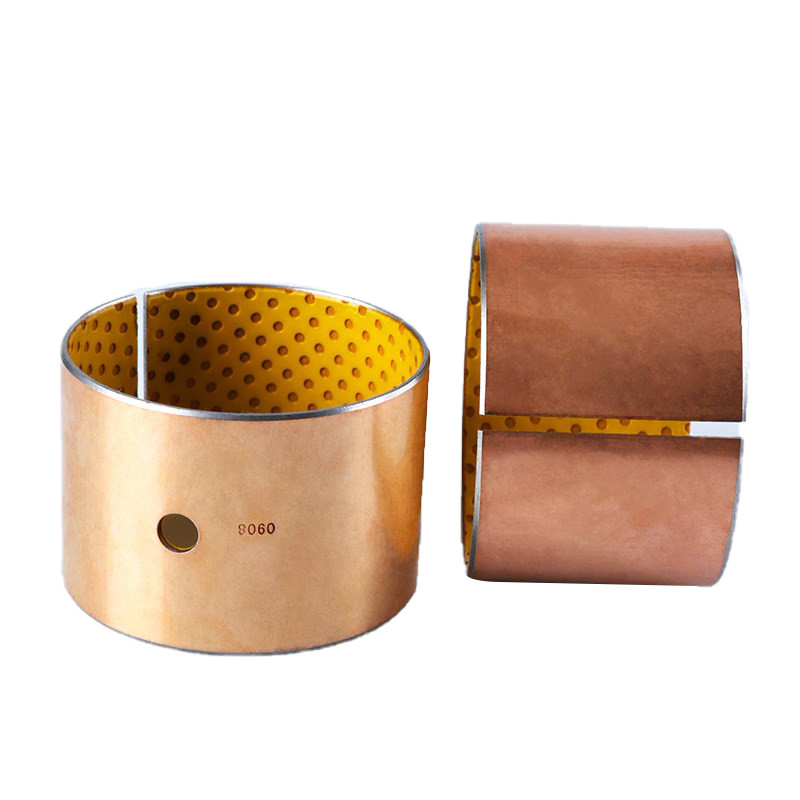

Die Polymergleitlager der Serie PAP P20 mit Bronzepulver sind Hochleistungskomponenten, die für industrielle Anwendungen entwickelt wurden, die Haltbarkeit, geringe Reibung und Selbstschmierung erfordern. Diese Lager bestehen aus einem mit Bronzepulver verstärkten Polymermaterial, das ihre Festigkeit, Verschleißfestigkeit und Tragfähigkeit erhöht. Nachfolgend finden Sie eine detaillierte Übersicht über ihre Funktionen, Anwendungen und Spezifikationen:
Hauptmerkmale
Materialzusammensetzung:
Die Lager bestehen aus Stahl + Bronzepulver + POM (Polyoxymethylen). Die Bronzepulververstärkung verbessert die Festigkeit und Verschleißfestigkeit, während die POM-Schicht für selbstschmierende Eigenschaften sorgt179.
Selbstschmierend:
Das POM-Material sorgt dafür, dass die Lager ohne externe Schmierung funktionieren, was den Wartungsaufwand und die Ausfallzeiten reduziert19.
Haltbarkeit und Verschleißfestigkeit:
Das Bronzepulver erhöht die Widerstandsfähigkeit des Materials gegen hohe Belastungen und Geschwindigkeiten und macht es für anspruchsvolle Industrieumgebungen geeignet17.
Anpassbare Größen:
Die Lager sind in einer Vielzahl von Standard- und kundenspezifischen Größen erhältlich und gewährleisten so die Kompatibilität mit verschiedenen Maschinen und Geräten179.
Geringe Reibung und reibungsloser Betrieb:
Das Gleitlagerdesign sorgt für geringe Reibung und effiziente Kraftübertragung und trägt so zu einem reibungslosen Betrieb bei16.
Anwendungen
Die Lager der PAP P20-Serie sind vielseitig und werden häufig in folgenden Branchen eingesetzt:
Automotive: Für Fahrwerkskomponenten und Federungssysteme913.
Landmaschinen: In Mähdreschern, Pflanzmaschinen und Ballenpressen914.
Industriemaschinen: Für Stahl- und Metallurgiegeräte, Bergbaumaschinen und Hydrauliksysteme913.
Bau- und Schwermaschinen: Geeignet für Anwendungen mit hoher Last und niedriger Geschwindigkeit914.
Technische Spezifikationen
Arbeitstemperatur: -40 °C bis +120 °C914.
Tragfähigkeit:
Statisch: Bis zu 250 N/mm²
Dynamisch: Bis zu 140 N/mm²914.
Härte: >270 HB9.
Schmierung: POM selbstschmierend, Öl oder Fett17.

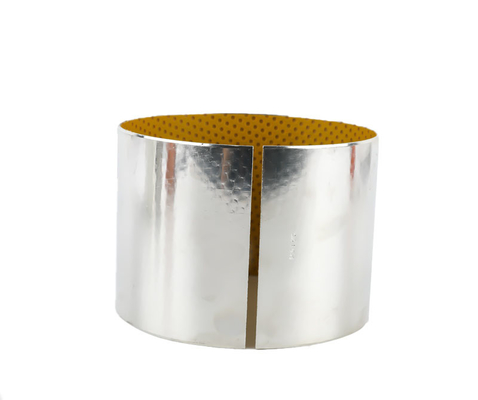

Oberflächenbehandlung: Verkupferung oder Verzinnung für verbesserte Korrosionsbeständigkeit17.
Vorteile
Wartungsfrei: Das selbstschmierende Design macht eine regelmäßige Schmierung überflüssig19.
Kostengünstig: Reduziert Betriebskosten und Ausfallzeiten914.
Hohe Leistung: Geeignet für Hochlast-, Hochgeschwindigkeits- und Niedriggeschwindigkeitsanwendungen19.
Umweltkonformität: Bleifrei und erfüllt internationale Standards wie DIN 1494 und ISO 35471314.
Produktvarianten
Die PAP P20-Serie umfasst verschiedene Größen, wie zum Beispiel:
PAP0608-P20: 6 mm Innendurchmesser, 8 mm Außendurchmesser, 8 mm Breite19.
PAP2025-P20: 20 mm Innendurchmesser, 23 mm Außendurchmesser, 25 mm Breite110.
PAP3030-P20: 30 mm Innendurchmesser, 34 mm Außendurchmesser, 30 mm Breite11.
Hersteller und Lieferant
Marke: viiplus Selbstschmierendes Verbundlager17.
Zertifizierungen: RHOS, DIN 1494, ISO 3547114.
Verpackung: Exportkarton, Holzpalette oder Holzkiste17.
Lieferzeit: 5-25 Werktage17.
Für weitere Informationen oder um ein Angebot anzufordern, können Sie uns kontaktieren.
Diese Serie ist eine zuverlässige Wahl für Branchen, die langlebige, wartungsarme und leistungsstarke Lagerlösungen suchen.
Die Polymer-Gleitlager der Serie PAP P20 mit Bronzepulver sind Hochleistungskomponenten, die für eine reibungslose und zuverlässige Rotation in verschiedenen Industrieanwendungen sorgen.
Diese Lager bestehen aus einem mit Bronzepulver verstärkten Polymermaterial und bieten außergewöhnliche Haltbarkeit und Verschleißfestigkeit. Die Bronzepulververstärkung erhöht die Festigkeit und Belastbarkeit des Materials und macht es für den Einsatz in Hochlast- und Hochgeschwindigkeitsanwendungen geeignet.
Das Gleitlagerdesign ermöglicht eine reibungsarme Rotation und eine effiziente Kraftübertragung. Das Polymermaterial weist außerdem gute selbstschmierende Eigenschaften auf, wodurch der Bedarf an externer Schmierung und Wartung verringert wird.
Beim Einsatz in Maschinen, Pumpen, Motoren oder anderen Industrieanlagen bieten die Polymergleitlager der Serie PAP P20 mit Bronzepulver eine robuste und zuverlässige Lösung für reibungslose Rotation und Lastaufnahme. Ihre präzise Konstruktion, hochwertige Materialien und verschleißfeste Eigenschaften machen sie zu einer zuverlässigen Wahl für industrielle Anwendungen, die höchste Leistung und Haltbarkeit erfordern.
| PAP0608-P20 6 8 8 * PAP2010-P20 20 23 10 4 |
| PAP0610-P20 6 8 10 * PAP2012-P20 20 23 12 4 |
| PAP0710-P20 7 9 10 * PAP2015-P20 20 23 15 4 |
| PAP0808-P20 8 10 8 4 PAP2017-P20 20 23 17 4 |
| PAP0810-P20 8 10 10 4 PAP2020-P20 20 23 20 4 |
| PAP0812-P20 8 10 12 4 PAP2025-P20 20 23 25 4 |
| PAP1008-P20 10 12 8 4 PAP2030-P20 20 23 30 4 |
| PAP1010-P20 10 12 10 4 PAP2215-P20 22 25 15 6 |
| PAP1012-P20 10 12 12 4 PAP2220-P20 22 25 20 6 |
| PAP1015-P20 10 12 15 4 PAP2222-P20 22 25 22 6 |
| PAP1020-P20 10 12 20 4 PAP2225-P20 22 25 25 6 |
| PAP1210-P20 12 14 10 4 PAP2230-P20 22 25 30 6 |
| PAP1212-P20 12 14 12 4 PAP2415-P20 24 27 15 6 |
| PAP1215-P20 12 14 15 4 PAP2420-P20 24 27 20 6 |
| PAP1220-P20 12 14 20 4 PAP2425-P20 24 27 25 6 |
| PAP1225-P20 12 14 25 4 PAP2430-P20 24 27 30 6 |
| PAP1310-P20 13 15 10 4 PAP2510-P20 25 28 10 6 |
| PAP1414-P20 14 16 14 4 PAP2515-P20 25 28 15 6 |
| PAP1415-P20 14 16 15 4 PAP2520-P20 25 28 20 6 |
| PAP1420-P20 14 16 20 4 PAP2530-P20 25 28 30 6 |
| PAP1422-P20 14 16 22 4 PAP2540-P20 25 28 40 6 |
| PAP1425-P20 14 16 25 4 PAP2550-P20 25 28 50 6 |
| PAP1432-P20 14 16 32 4 PAP2820-P20 28 32 20 6 |
| PAP1510-P20 15 17 10 4 PAP2825-P20 28 32 25 6 |
| PAP1512-P20 15 17 12 4 PAP2828-P20 28 32 28 6 |
| PAP1515-P20 15 17 15 4 PAP2830-P20 28 32 30 6 |
| PAP1520-P20 15 17 20 4 PAP3015-P20 30 34 15 6 |
| PAP1525-P20 15 17 25 4 PAP3020-P20 30 34 20 6 |
| PAP1610-P20 16 18 10 4 PAP3025-P20 30 34 25 6 |
| PAP1612-P20 16 18 12 4 PAP3030-P20 30 34 30 6 |
| PAP1615-P20 16 18 15 4 PAP3040-P20 30 34 40 6 |
| PAP1616-P20 16 18 16 4 PAP3220-P20 32 36 20 6 |
| PAP1620-P20 16 18 20 4 PAP3225-P20 32 36 25 6 |
| PAP1625-P20 16 18 25 4 PAP3230-P20 32 36 30 6 |
| PAP1815-P20 18 20 15 4 PAP3235-P20 32 36 35 6 |
| PAP1818-P20 18 20 18 4 PAP3240-P20 32 36 40 6 |
| PAP1820-P20 18 20 20 4 PAP3515-P20 35 39 15 6 |
| PAP1825-P20 18 20 25 4 PAP3520-P20 35 39 20 6 |
| PAP3525-P20 35 39 25 6 PAP6070-P20 60 65 70 8 |
| PAP3530-P20 35 39 30 6 PAP6530-P20 65 70 30 8 |
| PAP3535-P20 35 39 35 6 PAP6540-P20 65 70 40 8 |
| PAP3540-P20 35 39 40 6 PAP6550-P20 65 70 50 8 |
| PAP3550-P20 35 39 50 6 PAP6560-P20 65 70 60 8 |
| PAP3635-P20 36 40 35 6 PAP6565-P20 65 70 65 8 |
| PAP3720-P20 37 41 20 6 PAP6570-P20 65 70 70 8 |
| PAP3730-P20 37 41 30 6 PAP7030-P20 70 75 30 8 |
| PAP4020-P20 40 44 20 8 PAP7040-P20 70 75 40 8 |
| PAP4025-P20 40 44 25 8 PAP7050-P20 70 75 50 8 |
| PAP4030-P20 40 44 30 8 PAP7060-P20 70 75 60 8 |
| PAP4040-P20 40 44 40 8 PAP7065-P20 70 75 65 8 |
| PAP4050-P20 40 44 50 8 PAP7070-P20 70 75 70 8 |
| PAP4520-P20 45 50 20 8 PAP7080-P20 70 75 80 8 |
| PAP4525-P20 45 50 25 8 PAP7540-P20 75 80 40 9,5 |
| PAP4530-P20 45 50 30 8 PAP7560-P20 75 80 60 9,5 |
| PAP4535-P20 45 50 35 8 PAP7575-P20 75 80 75 9,5 |
| PAP4540-P20 45 50 40 8 PAP7580-P20 75 80 80 9,5 |
| PAP4545-P20 45 50 45 8 PAP8040-P20 80 85 40 9,5 |
| PAP4550-P20 45 50 50 8 PAP8050-P20 80 85 50 9,5 |
| PAP5020-P20 50 55 20 8 PAP8055-P20 80 85 55 9,5 |
| PAP5025-P20 50 55 25 8 PAP8060-P20 80 85 60 9,5 |
| PAP5030-P20 50 55 30 8 PAP8080-P20 80 85 80 9,5 |
| PAP5040-P20 50 55 40 8 PAP80100-P20 80 85 100 9,5 |
| PAP5050-P20 50 55 50 8 PAP8530-P20 85 90 30 9,5 |
| PAP5055-P20 50 55 55 8 PAP8540-P20 85 90 40 9,5 |
| PAP5060-P20 50 55 60 8 PAP8550-P20 85 90 50 9,5 |
| PAP5520-P20 55 60 20 8 PAP8560-P20 85 90 60 9,5 |
| PAP5525-P20 55 60 25 8 PAP8580-P20 85 90 80 9,5 |
| PAP5530-P20 55 60 30 8 PAP8585-P20 85 90 85 9,5 |
| PAP5540-P20 55 60 40 8 PAP85100-P20 85 90 100 9,5 |
| PAP5550-P20 55 60 50 8 PAP9040-P20 90 95 40 9,5 |
| PAP5555-P20 55 60 55 8 PAP9060-P20 90 95 60 9,5 |
| PAP5560-P20 55 60 60 8 PAP9080-P20 90 95 80 9,5 |
| PAP6030-P20 60 65 30 8 PAP9090-P20 90 95 90 9,5 |
| PAP6040-P20 60 65 40 8 PAP90100-P20 90 95 100 9,5 |
| PAP6050-P20 60 65 50 8 PAP9530-P20 95 100 30 9,5 |
| PAP6060-P20 60 65 60 8 PAP9560-P20 95 100 60 9,5 |
| PAP95100-P20 95 100 100 9,5 PAP13050-P20 130 135 50 9,5 |
| PAP10030-P20 100 105 30 9,5 PAP13060-P20 130 135 60 9,5 |
| PAP10040-P20 100 105 40 9,5 PAP13080-P20 130 135 80 9,5 |
| PAP10050-P20 100 105 50 9,5 PAP130100-P20 130 135 100 9,5 |
| PAP10060-P20 100 105 60 9,5 PAP130130-P20 130 135 130 9,5 |
| PAP10080-P20 100 105 80 9,5 PAP13530-P20 135 140 30 9,5 |
| PAP10090-P20 100 105 90 9,5 PAP13560-P20 135 140 60 9,5 |
| PAP10095-P20 100 105 95 9,5 PAP13580-P20 135 140 80 9,5 |
| PAP100100-P20 100 105 100 9,5 PAP14050-P20 140 145 50 9,5 |
| PAP100115-P20 100 105 115 9,5 PAP14060-P20 140 145 60 9,5 |
| PAP10550-P20 105 110 50 9,5 PAP14080-P20 140 145 80 9,5 |
| PAP10560-P20 105 110 60 9,5 PAP140100-P20 140 145 100 9,5 |
| PAP10580-P20 105 110 80 9,5 PAP140140-P20 140 145 140 9,5 |
| PAP10595-P20 105 110 95 9,5 PAP15050-P20 150 155 50 9,5 |
| PAP105105-P20 105 110 105 9,5 PAP15060-P20 150 155 60 9,5 |
| PAP105110-P20 105 110 110 9,5 PAP15080-P20 150 155 80 9,5 |
| PAP105115-P20 105 110 115 9,5 PAP150100-P20 150 155 100 9,5 |
| PAP11030-P20 110 115 30 9,5 PAP150150-P20 150 155 150 9,5 |
| PAP11050-P20 110 115 50 9,5 PAP16050-P20 160 165 50 11 |
| PAP11060-P20 110 115 60 9,5 PAP16060-P20 160 165 60 11 |
| PAP11080-P20 110 115 80 9,5 PAP16080-P20 160 165 80 11 |
| PAP11095-P20 110 115 95 9,5 PAP160100-P20 160 165 100 11 |
| PAP110110-P20 110 115 110 9,5 PAP160160-P20 160 165 160 11 |
| PAP110115-P20 110 115 115 9,5 PAP17050-P20 170 175 50 11 |
| PAP11550-P20 115 120 50 9,5 PAP17060-P20 170 175 60 11 |
| PAP11570-P20 115 120 70 9,5 PAP17080-P20 170 175 80 11 |
| PAP12040-P20 120 125 40 9,5 PAP170100-P20 170 175 100 11 |
| PAP12060-P20 120 125 60 9,5 PAP170170-P20 170 175 170 11 |
| PAP12080-P20 120 125 80 9,5 PAP18050-P20 180 185 50 11 |
| PAP120100-P20 120 125 100 9,5 PAP18060-P20 180 185 60 11 |
| PAP120110-P20 120 125 110 9,5 PAP18080-P20 180 185 80 11 |
| PAP120120-P20 120 125 120 9,5 PAP180100-P20 180 185 100 11 |
| PAP12550-P20 125 130 50 9,5 PAP180180-P20 180 185 180 11 |
| PAP12560-P20 125 130 60 9,5 PAP19050-P20 190 195 50 11 |
| PAP12580-P20 125 130 80 9,5 PAP19060-P20 190 195 60 11 |
| PAP125100-P20 125 130 100 9,5 PAP19080-P20 190 195 80 11 |
| PAP125110-P20 125 130 110 9,5 PAP190100-P20 190 195 100 11 |
| PAP125125-P20 125 130 125 9,5 PAP190120-P20 190 195 120 11 |
| PAP190190-P20 190 195 190 11 PAP250100-P20 250 255 100 12 |
| PAP20050-P20 200 205 50 11 PAP250120-P20 250 255 120 12 |
| PAP20060-P20 200 205 60 11 PAP250250-P20 250 255 250 12 |
| PAP20080-P20 200 205 80 11 PAP26050-P20 260 265 50 12 |
| PAP200100-P20 200 205 100 11 PAP26060-P20 260 265 60 12 |
| PAP200120-P20 200 205 120 11 PAP26080-P20 260 265 80 12 |
| PAP200200-P20 200 205 200 11 PAP260100-P20 260 265 100 12 |
| PAP22050-P20 220 225 50 12 PAP260120-P20 260 265 120 12 |
| PAP22060-P20 220 225 60 12 PAP260260-P20 260 265 260 12 |
| PAP22080-P20 220 225 80 12 PAP28050-P20 280 285 50 12 |
| PAP220100-P20 220 225 100 12 PAP28060-P20 280 285 60 12 |
| PAP220120-P20 220 225 120 12 PAP28080-P20 280 285 80 12 |
| PAP220220-P20 220 225 220 12 PAP280100-P20 280 285 100 12 |
| PAP24050-P20 240 245 50 12 PAP280120-P20 280 285 120 12 |
| PAP24060-P20 240 245 60 12 PAP280280-P20 280 285 280 12 |
| PAP24080-P20 240 245 80 12 PAP30050-P20 300 305 50 12 |
| PAP240100-P20 240 245 100 12 PAP30060-P20 300 305 60 12 |
| PAP240120-P20 240 245 120 12 PAP30080-P20 300 305 80 12 |
| PAP240240-P20 240 245 240 12 PAP300100-P20 300 305 100 12 |
| PAP25050-P20 250 255 50 12 PAP300120-P20 300 305 120 12 |
| PAP25060-P20 250 255 60 12 PAP300300-P20 300 305 300 12 |
| PAP25080-P20 250 255 80 12 |

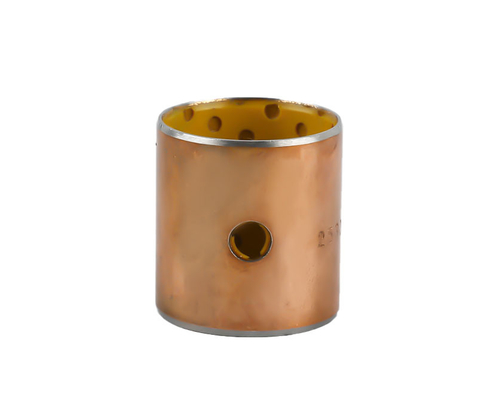

Das POM-basierte Gleitlager, auch POM-Buchse genannt, grenzflächengeschmiertes Lager, ölfreies Lager, Trockenlager, POM-Lager und POM-beschichtete Trockenhülse. Es hat einen ähnlichen Materialaufbau mit Dübeln. Der Unterschied liegt in der POM-beschichteten Schicht.
Gelbe POM-Verbundbuchsen sind ein Standardartikel unseres Unternehmens. Dieser selbstschmierende Lagertyp hat die gleiche Materialstruktur wie andere POM-Buchsen.
1. POM 0,3–0,5 mm.
2. Poröse Bronze 0,2–0,3 mm.
3. Stahlträger 0,4–2,2 mm.
4. Kupferbeschichtung 0,008 mm.
| Spezifikationen für geteiltes POM-Buchsenlager – POM-Typ | |
| Referenz | POM-Buchse |
| Marke | Viiplus |
| Innendurchmesser | 20mm |
| Außendurchmesser | 23mm |
| Breite | 15mm |
| Typ | Lager |
| Gewicht (kg) | 0,0001 |
| Tragfähigkeit | 70N/mm2 | |
| Reibungswert | 0,05 bis 0,25 µ | |
| Temperatur | -40 bis +130 [ °C ] | |
| Max. Pv (Ölzustand) | 22N/mm2 .m/s | |
| Max. Geschwindigkeit | 2,5 m/s | |
1.Gleitschicht POM mit oder ohne Schmiermittelvertiefungen für die Bearbeitung
2. Poröser Bronzesinter
3.Stahlrücken
| BETRIEBSLEISTUNG | |
| Trocken | Arm |
| Ölgeschmiert | Gut |
| Fettgeschmiert | Sehr gut |
| Wassergeschmiert | Arm |
| Prozessflüssigkeit geschmiert | Arm |
| ALLGEMEIN | Einheit | Wert | |
| Maximale Belastung, S |
Statisch |
N/mm2 |
140 140 |
| Betriebstemperatur |
Min |
°C |
- 40 130 |
| Koeffizient der linearen Wärmeausdehnung | Parallel zur Oberfläche | 10-6/K | 11 |
| Normal zur Oberfläche | 10-6/K | 29 |
| FETTGESCHMIERT | ||
| Maximale Gleitgeschwindigkeit, U | MS | 2.5 |
| Maximaler PU-Faktor | N/mm2xm/s | 2.8 |
| Reibungskoeffizient | 0,06 – 0,12 |
| EMPFEHLUNGEN | |||
| Oberflächenrauheit der Welle, Ra | µm | ≤ 0,4 | |
| Härte der Wellenoberfläche |
Normal |
HB |
> 200 > 350 |
Lagerformen in Standardabmessungen erhältlich
Auf Bestellung gefertigte metrische Lager und zöllige Buchsen: Standardbuchsenformen in Sonderabmessungen, Halbbuchsen, durch Stanzen erhaltene Sonderformen, Lager mit Fixierkerben, Schmierlöchern und bearbeiteten Nuten, kundenspezifische Buchsenkonstruktionen
Video
Video
Video
Video
Video
