| Markenbezeichnung: | VIIPLUS |
| Modellnummer: | Graphitbronzelager |
| MOQ: | Verkäuflich |
| Preis: | verhandelbar |
| Zahlungsbedingungen: | T/T |
| Versorgungsfähigkeit: | 7000000-teilig/Stücke eine Woche |

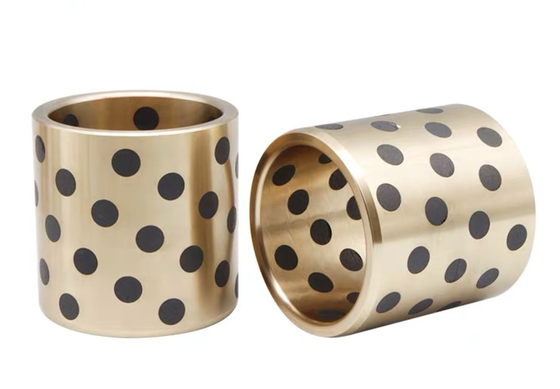

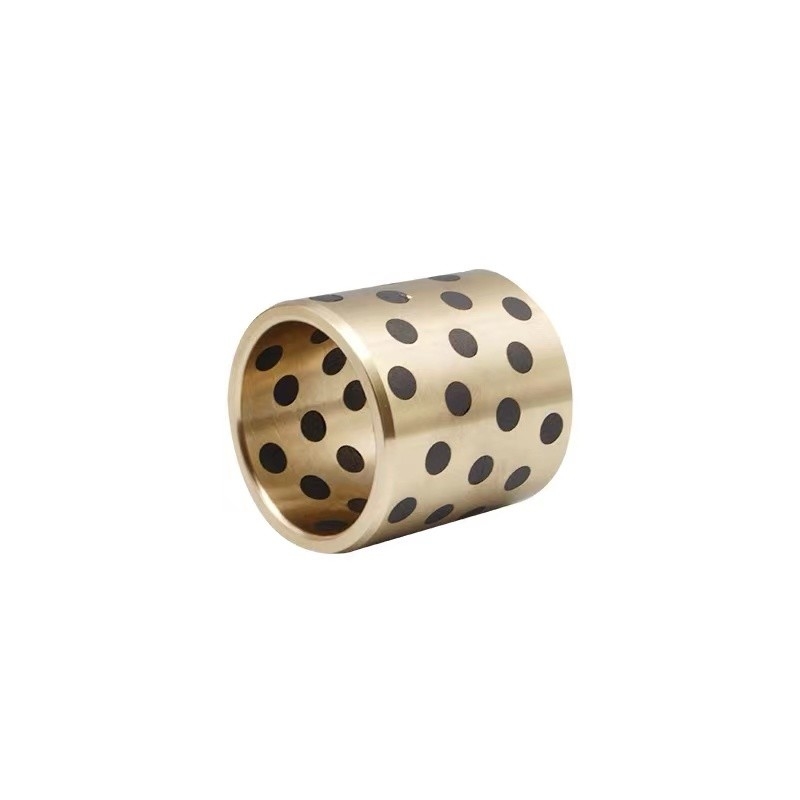

Plain CuSn5Pb5Zn5 Solid Lubricant Bearings sind bekannt für ihre Verschleißbeständigkeit, bieten außergewöhnliche Haltbarkeit und Leistung.mit einer Breite von mehr als 20 mm,.
Die Verschleißfestigkeit dieser Lager beruht auf der synergistischen Kombination ihrer Legierungszusammensetzung und des festen Schmierstoffs.Die CuSn5Pb5Zn5-Legierung weist hervorragende Schmiereigenschaften und mechanische Festigkeit auf., während das feste Schmiermittel während des Betriebs kontinuierlich Schmierstoffe freisetzt und einen Schmierfilm erzeugt, der den Kontakt von Metall zu Metall und den anschließenden Verschleiß minimiert.
Darüber hinaus verfügen Plain CuSn5Pb5Zn5 Solid Lubricant Bearings über eine hohe Tragfähigkeit und beeindruckende Stoßbeständigkeit, die es ihnen ermöglicht, in verschiedenen anspruchsvollen industriellen Umgebungen zu gedeihen.Bei hohen BelastungenBei hohen Drehzahlen oder erhöhten Temperaturen erhalten diese Lager eine stabile Leistung und sorgen für einen reibungslosen Betrieb von Maschinen und Anlagen.
Aufgrund ihrer bemerkenswerten Verschleißbeständigkeit und Zuverlässigkeit werden Plain CuSn5Pb5Zn5 Solid Lubricant Bearings in zahlreichen industriellen Anwendungen weit verbreitet.Sie erhöhen nicht nur die Haltbarkeit und Zuverlässigkeit der Anlagen, sondern tragen auch zur Reduzierung der Wartungskosten und der Ausfallzeiten bei, wodurch Unternehmen erhebliche wirtschaftliche Vorteile generieren.
Feste Schmiermittel-Leinlager bestehen aus verschleißbeständigen Kupferlegierungen mit Einlagen aus festen Schmiermitteln
Feste Schmiermittel
Feste Schmiermittel Eigenschaften Graphit + Zusatz Gute Verschleißfähigkeit und chemische Stabilität, Temperaturgrenze 400°C Anzug für allgemeine Maschinen und unter Atmosphäre + hinzufügen Niedrigster Reibungskoeffizient und gute Wasserschmierung, Temperaturgrenze 300°C Anzug für Wasser- und Meerwasserschmiermittel, z. B. für Schiffe
Technische Parameter
Zulassung JDB-1 JDB-2 JDB-22 JDB-23 JDB-24 JDB-25 JDB-1S internationale Marken GB1776-87 ZCuZn25
Al6Fe3Mn3ZCuSn6Zn6Pb3 ZCuAl10Fe3 ZCuSu10P1 Stahl+ ZCuSn6Zn6Pb3 HT250 GCr15 Internationale Norm ISO1338 GCuZn25
Al6Fe3Mn3GCuSn6Zn6Pb3 GCuAl10Fe3 - Stahl+ CuSn6Zn6Pb3
Fe3Ni5- B1 Deutschland DIN G-CuZn25
Al5Die in Anhang I aufgeführten Daten werden in Anhang II der Verordnung (EU) Nr. 1095/2010 übermittelt. GB-CuAl10Ni GB-CuSn10 Stahl+ CuSn6Zn6Pb3Ni - 100Cr6 Japanische JIS HBsC4 BC6 Einheitliche Datenbank BC3 BC6 FC250 Die Nummern sind: US-amerikanische ASTM/UNS C86300 C83600 C95500 C90500 C83600 Klasse 40 52100 British Standard (BS) HTB2 LG2 AB1 PB4 LG2 - -
Materialzusammensetzung und Leistung
Zulassung JDB-1 JDB-2 JDB-22 JDB-23 JDB-24 JDB-25 JDB-1S Chemische Zusammensetzung CuZn25Al5Mn4Fe3 Die Ausgabe ist für die folgenden Zwecke bestimmt: CuAl10Ni5Fe5 CuSn10Pb1 Die Ausnahme gilt für die folgenden Kategorien: CuSn12Pb1 CuZn25Al5Mn4Fe3 Dichte in g/cm3 8 8.9 7.8 8.9 8.8 8.9 8 Härte HB >210 > 70 > 140 > 80 > 75 > 95 > 250 Zugfestigkeit N/mm2 > 750 > 200 > 600 BC3 >270 >260 > 800 Ausfallstärke N/mm2 > 450 > 90 >260 C90500 > 130 > 150 > 450 Ausdehnung in % >12 >15 > 10 PB4 >16 > 8 > 8 Lineare Expansionskoeffizient 1.9X10-5/°C 1.8X10-5/°C 1.6X10-5/°C 1.8X10-5/°C 1.8X10-5/°C 1.8X10-5/°C 1.9X10-5/°C Betriebstemperatur °C -40 ~ +400 -40 ~ +400 -40 ~ +400 -40 ~ +400 -40 ~ +400 -40 ~ +400 -40 ~ +150 Maximale Tragfähigkeit 100 60 50 70 70 70 120 Maximale Liniengeschwindigkeit V 15 10 20 10 10 10 15 Maximaler PV-Wert (Schmierung) N/mm2*m/min 200 60 60 80 60 80 200 Dauerhafte Kompressionsdeformation 300N/mm2 < 0,01 mm < 0,05 mm < 0,04 mm < 0,05 mm < 0,05 mm < 0,05 mm < 0,05 mm
Vorteile von ölfreien selbstschmierenden Lagern
1. keine oder nur geringe Ölschmierung, geeignet für die Betankung oder an schwer zu betankenden Stellen, kann bei keiner oder nur geringer Wartung verwendet werden;
2. gute Verschleißfestigkeit, geringer Reibungskoeffizient und lange Lebensdauer;
3. Es gibt eine angemessene Menge an Elastoplast, kann die Belastung auf eine breitere Kontaktfläche verteilen, die Tragfähigkeit verbessern;
4Der statische und dynamische Reibungskoeffizient ist ähnlich, wodurch das Kriechen bei geringer Drehzahl beseitigt werden kann, um die Arbeitsgenauigkeit der Maschine zu gewährleisten;
5Es kann Vibrationen, Lärm und Verschmutzung von Maschinen reduzieren.
6. Transferfilm kann im Betriebsprozess gebildet werden, um die Schleifwelle zu schützen, ohne dass die Welle beißt;
7. Für Schleifwellen sind die Anforderungen an die Härte gering, die Welle ohne Konditionierung kann verwendet werden, reduziert die Bearbeitungsschwierigkeit der zugehörigen Teile;
8- dünne Wandstruktur, geringes Gewicht;
9.Bushing kann in ätzenden Medien verwendet werden.
Die Anordnung dieser festen Schmierstoffvorkommen ist an die vorgesehene Gleitbewegung angepaßt.zur Absorption von Schmutzpartikeln im Lager.
Das Standardmaterial für einfache Lager mit festem Schmiermittel Für Spezialteile sind jedoch auf Anfrage auch andere Kupferlegierungen möglich, z. B.
Das verwendete feste Schmiermittel auf Basis von Graphit und Zusatzstoffen eignet sich hervorragend für den allgemeinen Gebrauch und für normale Atmosphären.
Für Anwendungen, bei denen die Lager Wasser oder Meerwasser ausgesetzt sind, gibt es ein spezielles festes Schmiermittel auf Basis von MoS2 und anderen Zusatzstoffen.
| Abkürzung | |||||
| Ausgangsmaterial | Spezielle Messing | Rotguß (Rg7) | Aluminiumbronze (CuAl10Ni) | Bronz (Gbz 12) | |
| CuZn25Al5Mn4Fe3 | Die Ausgabe ist für die folgenden Zwecke bestimmt: | CuAl10Ni5Fe5 | CZn12 | ||
| zulässig Lagerlast |
N/mm2 | 100 | 60 | 50 | 70 |
| Maximal. Gleitgeschwindigkeit |
m/s | 0,25 | 0,17 | 0,33 | 0,17 |
| max. pv | N/mm2*m/s | 3,3 | 1,0 | 1,0 | 1,3 |
| Dichte | G/cm3 | 8.0 | 8.8 | 7.8 | 8.8 |
| Härte | HB | >210 | > 70 | > 150 | > 80 |
| Zugfestigkeit | N/mm2 | > 750 | > 200 | > 500 | > 360 |
| Streckengrenze | N/mm2 | > 450 | > 90 | >260 | > 150 |
| Stamm | % | >12 | >15 | > 10 | > 8 |
Koeffizient der thermischen Ausdehnung |
θ | 19 * 10 -6 K -1 | 18 * 10 -6 K -1 | 16 * 10 -6 K -1 | 18 * 10 -6 K -1 |
| Temperaturbereich | °C | -40 bis +300 | -40 bis +400 | -40 bis +400 | -40 bis +400 |
| Reibungskoeffizient | μ | 0,03-0,20 | 0,03-0,20 | 0,03-0,20 | 0,03-0,20 |
Alle Arten von Schiebeelementen können auf Wunsch geliefert oder hergestellt werden.
Bitte kontaktieren Sie uns für weitere Informationen.
