| Markenbezeichnung: | ,MISUMI，DAIDO，SELF LUBE，,FIBRO STANDARD REPLACEMENT BEARING |
| Modellnummer: | die feste Buchse, die mit Schmiermittelsteckern Bronze ist, bettete wartungsfreies ein |
| MOQ: | Verkäuflich |
| Preis: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| Zahlungsbedingungen: | TT im Voraus |
| Versorgungsfähigkeit: | Aluminiumbronzebuchse online • Gleitlager-Hersteller • Selbstschmierende mit Büschen bepflanzende Li |
| Material | CuZn25Al5Mn4Fe3 CuSn5Pb5Zn5 CuAl10Ni5Fe5 CuSn12 |
|---|
| JDB650-Serie | 650 | 650S1 | 650S2 | 650S3 | 650S5 |
| Cu | 65 | 85 | 80 | 88 | 80 |
| Sn | 5 | 12 | 10 | ||
| Pb | 5 | 10 | |||
| Zn | 25 | 5 | |||
| Ni | |||||
| AI | 6 | 10 | |||
| Fe | 5 | ||||
| Mn | 4 | ||||
| Dichte | 8 | 8.8 | 7.6 | 8.8 | 8.9 |
| Härte HB | ＞210 | ＞70 | ＞150 | ＞80 | ＞250 |
| Zugkraft N/mm2 | ＞750 | ＞200 | ＞500 | ＞260 | ＞800 |
| Dehnung % | ＞12 | ＞15 | ＞10 | ＞8 | ＞8 |
| Ausdehnungskoeffizient | 1.9×10-5/℃ | 1.8×10-5/℃ | 1.6×10-5/℃ | 1.8×10-5/℃ | 1.9×10-5/℃ |
| Reibungskoeffizient (μ) | 0.03~0.20 | 0.03~0.18 | 0.03~0.20 | 0.03~0.18 | 0.03~0.20 |
| Wärmeleitfähigkeit | 60W(m·k)-1 | 60W(m·k)-1 | 60W(m·k)-1 | 60W(m·k)-1 | 60W(m·k)-1 |
| Arbeitstemperatur | -40℃~+300℃ | -40℃~+400℃ | -40℃~+400℃ | -40℃~+400℃ | -40℃~+300℃ |
| Max. Belastbarkeit N/mm2 | 100 | 60 | 50 | 70 | 150 |
| Max. Gleitgeschwindigkeit m/min | 15 | 10 | 20 | 10 | 10 |
| Max. PV-Wert-Grenze N/mm2·m/min | 200 | 60 | 60 | 80 | 200 |
Ihr Spezialist für Lager aus Kupfer und Kupferlegierungen. Kranbuchsen
Wir konzentrieren uns auf die Forschung und Entwicklung von hydraulischen Kolbenbronze-Buchsen für Pumpen- und Zahnradpumpen-Industrieteile gemäß Kundenzeichnungen. Wie z. B. Buchsen-Antriebsrad, Gussbronze-Lager, Druckplatte, Kupferbuchse, Anlaufscheibe für Zahnradpumpenbuchsen.
Schiff
Schiffe: Propeller, Propellerkappen, Schneckengetriebe, Marine-Kupferflansche, Kupferwellen, Kupferhülsen, Buchsen
Baumaschinen: Gesteinsbohr-Muttern, Kupferhülsen-Bohrergriff, verschleißfeste Hülse für Verbindungsteile

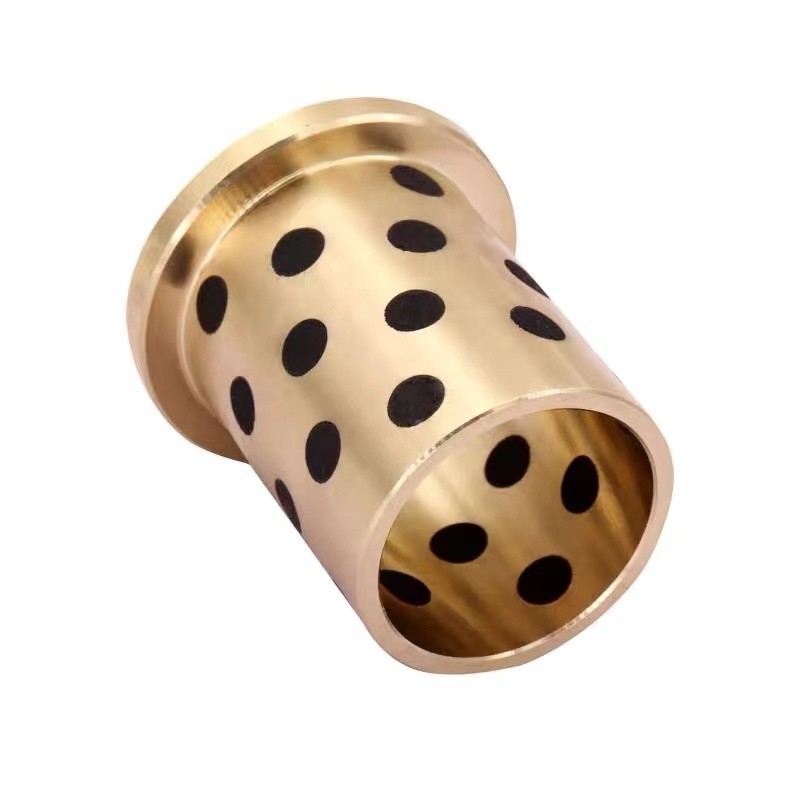

Symbol:CuAl10Fe5Ni5-C
Nummer:CC333G
Kategorie:EN Gusskupferlegierungsbuchsen
Typ:Gussbronze-Buchsen
| Chemische Zusammensetzung Masse/% | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Cu | Sn | Al | Fe | Mn | Ni | Pb | Si | P | Zn |
| 76.0-83.0 | 0.1 | 8.5-10.5 | 4.0-5.5 | 3 | 4.0-6.0 | 0.03 | 0.1 | - | 0.5 |
| Mechanische Eigenschaften | |||
|---|---|---|---|
| Zugfestigkeit Mpa(Min) | Streckgrenze MPa(Min) | Dehnung % | Brinellhärte(HB) |
| 650 | 280 | 13 | 150 |
1,In der chemischen Zusammensetzung stellen Einzelwerte Maxima dar.
2,Mechanische Leistung des Härtewerts dient nur als Referenz
VIIPLUS ist ein wachsender Hersteller von graphitgefüllten Buchsen Produkten, die auf die Bedürfnisse verschiedener Industrieanforderungen zugeschnitten sind, mit einem Schwerpunkt auf Gleitlagerteilen in der Öl- und Gasindustrie.

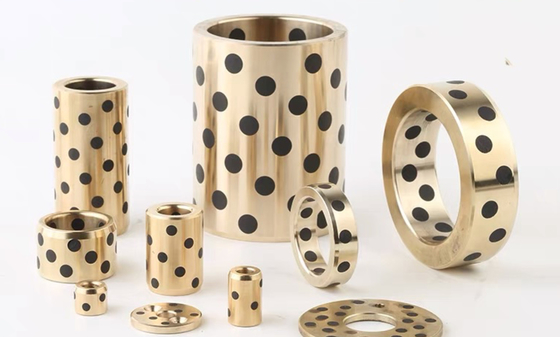

Kontinuierlich gegossene & zentrifugal gegossene Lager erfüllen Astm-, Sae- und andere Standards C86300 Manganbronze Graphitbronze-Buchse Made To Order aus China. Schulterbuchsen Massivbronze-Buchse, hochverdichtet mit gleichmäßig aufgetragenem Schmiermittel, wartungsfrei. Es gibt kein "Schulter"-Phänomen im Innenloch der Flanschführungsbuchsen unseres Unternehmens; Da der R-Winkel und der Innendurchmesser des Innenlochs in zwei Prozessen bearbeitet werden, entsteht eine Schulter am Übergang der beiden Prozesse, was die Lebensdauer des Produkts beeinträchtigt. Wenn die Schulter zu groß ist, fallen einige Kupfermaterialien der Schulter aufgrund der Extrusion der Führungssäule ab.
Schulterlose Führung Nut Hülsenbuchsen gleiten, Nocken können axial gesichert werden
Metrische Führungsbronze-Buchsen werden präzise aus hochwertiger Bronze Messing, Manganbronze, Aluminiumbronze (C863,C954,C932...) hergestellt und auf enge Toleranzen gehärtet und fertig geschliffen. VIIPLUS fertigt Buchsen auf Bestellung aus China Die Bronzeführungsbuchse hat keine Schulter, die Herstellung von Hülsenbuchsen eignet sich für den Einsatz, wenn es keine zusätzliche Formplatte zur axialen Sicherung der Buchse gibt oder wenn die Platte, in der die Buchse sitzt, eine zusätzliche Entformungsbewegung ausführt, wie im Fall von Formen mit Abstreifplatten. Die Führungsbuchse wird auch mit einer entsprechenden Sicherungsnut geliefert, die eine präzise Führung in der Form gewährleistet.
Gehäuse ØH7
Buchsen-Innen-Ø nach der MontageBitte wenden Sie sich an unsere Vertriebsingenieure, Standard-Toleranz: r6 oder E7
Wellentoleranz basierend auf den Anforderungen des Kunden
Die kundenspezifische Buchse verfügt über metrische DIN-Maße, um der steigenden Nachfrage aus aller Welt gerecht zu werden. Die metrischen Buchsenteile umfassen bronzebeschichtete Verschleißplatten; selbstschmierende Buchse; Anlaufscheibe; und bronzebeschichtete Schulterbuchsen, Auswerferbuchsen und selbstschmierende geführte Auswerferbuchsen.
Die Bronzebuchsen, die auch eine strapazierfähige Verschleißoberfläche für Hochproduktionsformen aufweisen, sollen leicht zu bearbeiten sein und können ohne Spezialwerkzeuge in nahezu jede Konfiguration geformt werden. Die Verschleißplatten werden mit einer strapazierfähigen Oberfläche für bronzebeschichtete Formen hergestellt, die Schieber, Nocken oder flache Oberflächen erfordern, bei denen Reibungsverschleiß eine Rolle spielt. Die Bronzebuchsen sind aus präzisionsgeschliffener Bronze mit Ölnuten und einer echten Buchsenoberfläche, die ihre volle Länge ausdehnt. Sie sollen ruhiger und länger arbeiten als einfache Bronze, da das Schmiermittel durch das Acht-Ölnutensystem über die gesamte Lagerfläche verteilt wird.
Doppelschleife und doppelte Acht empfohlen nur für Fett.
Auf Bestellung gefertigte Gussbronze-Hülsenlager
Öl- & Fettschmiernut-Bronzebuchsen & geflanscht
Nuttyp :Einzelschleife Acht gerade & kreisförmig Doppelschleife Doppelte Acht Halbe Acht gerade kreisförmig
Hinweis: Um einen perfekteren Ölfilm zwischen Lager & Welle zu bilden, empfehlen wir eine V-förmige Nut, wann immer das Design dies zulässt, da sie den vollen Fluss des Schmiermittels über die Lagerfläche ermöglicht.
| Materialzusammensetzung und Eigenschaften | ||||
|---|---|---|---|---|
| Güte | BRONZE | BRONZE | BRONZE-BUCHSEN | BURONZE-BUCHSE |
| Material | CuZn25Al5Mn3Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 |
| Dichte | 8 | 8.9 | 7.8 | 8.9 |
| Härte HB | ＞210 | ＞70 | ＞150 | ＞95 |
| Zugfestigkeit N/mm² | ＞750 | ＞200 | ＞600 | ＞260 |
| Streckgrenze N/mm² | ＞450 | ＞90 | ＞260 | ＞150 |
| Dehnung % | ＞12 | ＞25 | ＞10 | ＞8 |
| Linearer Ausdehnungskoeffizient | 1.9×10-5/℃ | 1.8×10-5/℃ | 1.6×10-5/℃ | 1.8×10-5/℃ |
| Max.temp ℃ | -40~+300 | -40~+400 | -40~+400 | -40~+400 |
| Max.load N/mm² | 100 | 60 | 50 | 70 |
| Max.speed (Trocken) m/min | 15 | 10 | 20 | 10 |
| Max.PV(Schmierung) N/mm² *m/min | 200 | 60 | 60 | 80 |
| Verformung durch Druck 300N/mm² | ＜0.01mm | ＜0.05mm | ＜0.04mm | ＜0.05mm |

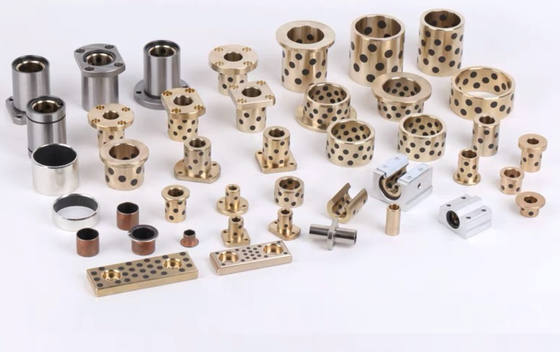

Einfache Gussbronze-Hülsenbuchsen, genutete Gussbronze-Hülsenbuchsen, geflanschte Gussbronze-Buchsen, Anlaufscheibe, Gussbronze-Lager, übergroße Lager, Buchsengröße: Unsere Standardlagerlinie umfasst über verschiedene Abmessungen & Zoll-Buchsen, die auf Lager gehalten werden.
Auf Bestellung gefertigte Gussbronze-Hülsenlager für eine Öl-/Fettanwendung
VIIPLUS INTERNATIONAL gemäß den unterschiedlichen Kundenanforderungen, gemäß DIN-, BS-, EN- (DIN/EN-), SS-, BS-, UNS-, SAE- und China GB-Standardproduktion aller Arten von Bronze-, Messingbuchsen-, Platten- und Stangenprodukten. Alle Produkte werden aus Elektrolytkupfer durch Schleuderguss, Stranggießen und Extrusionsgleitlager hergestellt.
Lagerlösungen
Unser Unternehmen ist darauf spezialisiert, Ihnen Folgendes anzubieten: ölfreies Lager, Gleitlager, selbstschmierendes Lager, Verbundlager; in Baumaschinen, der Automobilindustrie, Elektrogeräten, Hydraulik und Pneumatik, Formen, Landmaschinen, Wasserschutz, Brücke.
