| Markenbezeichnung: | Viiplus |
| Modellnummer: | Waschmaschine POM Lead Free |
| MOQ: | Bronzepräzisions-Abnutzungs-Platten u. sich schmieren Teile gemacht, um zu bestellen |
| Preis: | US$0.11 - US$21.11 / Pieces,NEGOTIABLE |
| Zahlungsbedingungen: | TT IM VORAUS, L/C, Western Union |
| Versorgungsfähigkeit: | Bronzeärmelbuchsen, China, Hersteller, Lieferanten, Fabrik, der Großhandels-, metallischer Selbst, d |

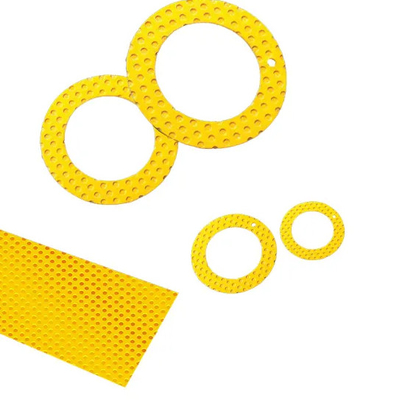

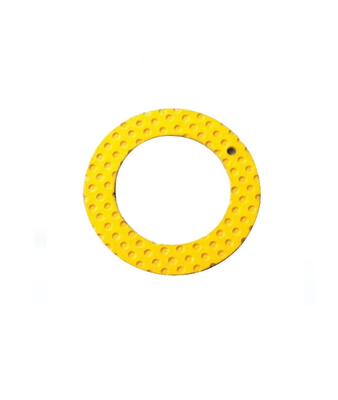

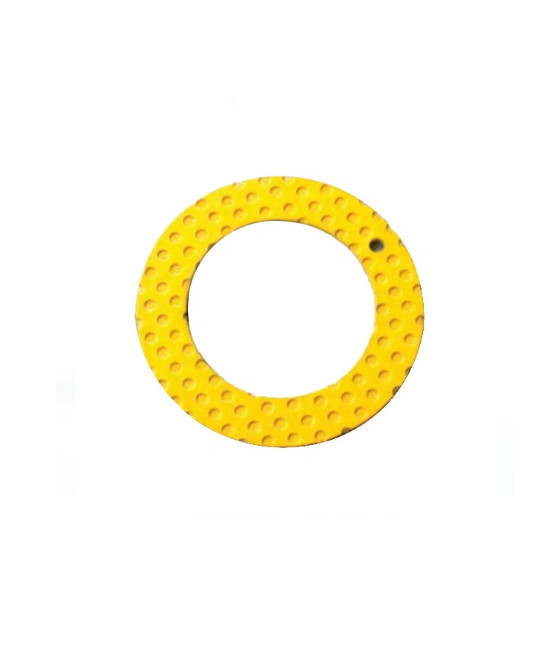

Die verzinkte POM-Verbund-SF-2-Bronze-Gleitlagerscheibe ist ein innovatives Bauteil, das für den ölfreien Betrieb konzipiert wurde. Diese Anlaufscheibe besteht aus einer Kombination aus POM (Polyoxymethylen) und Bronze und bietet außergewöhnliche Haltbarkeit und Verschleißfestigkeit.
Die Verzinnung auf der Oberfläche des POM-Verbundwerkstoffs verbessert seine Korrosionsbeständigkeit und gewährleistet eine längere Lebensdauer auch in rauen Umgebungen. Das Bronzematerial, das für seine hervorragenden mechanischen Eigenschaften bekannt ist, bietet eine starke und stabile Basis für die Anlaufscheibe.
Das SF-2-Design dieser Gleitlagerscheibe ist für Hochlastanwendungen optimiert und eignet sich für eine Vielzahl von industriellen Anwendungen. Das ölfreie Design macht eine Schmierung überflüssig, wodurch der Wartungsaufwand und die Betriebskosten reduziert werden.
Die Präzisionskonstruktion dieser Anlaufscheibe gewährleistet einen reibungslosen und zuverlässigen Betrieb, wodurch Reibung und Verschleiß minimiert werden. Dies führt zu einer verbesserten Effizienz und reduzierten Ausfallzeiten, was die Gesamtleistung der Maschine, in die sie eingebaut ist, verbessert.
Ob Sie ein bestehendes System aufrüsten oder ein neues entwerfen, die verzinkte POM-Verbund-SF-2-Bronze-Gleitlagerscheibe ist eine ausgezeichnete Wahl, um eine zuverlässige und effiziente Schubkraftübertragung zu erreichen. Ihr ölfreies Design macht sie zu einer kostengünstigen und umweltfreundlichen Lösung für verschiedene industrielle Anwendungen.
SF-2 Marginal Lbricating Bearing verwendet Stahlrücken als Struktur, gesinterte poröse Bronze als Zwischenschicht, Oberfläche eingelegt das modifizierte POM.
Geeignet für marginal geschmierten und trockenen Betrieb unter den Bedingungen von Schmiermitteleinkerbungen Fett.
Es wurde weit verbreitet in der metallurgischen Maschinen, Bergbaumaschinen, Wasserbau-Maschinen, Dampflokomotiven, Baumaschinen, Landwirtschaftsmaschinen, Stahlwalzindustrie usw. eingesetzt.
POM-Verbund-Anlaufscheiben haben Taschen in der Gleitfläche, die als Fettspeicher dienen und vor der Installation mit Fett gefüllt werden sollten. Dies macht diese Scheiben für Anwendungen geeignet, die einen minimalen Wartungsaufwand unter schwierigen Betriebsbedingungen erfordern, z. B. in kontaminierten Umgebungen, in denen kein Schmiermittel kontinuierlich oder häufig zugeführt werden kann. Trotz ihrer kompakten Bauweise können POM-Verbundscheiben hohe Axiallasten aufnehmen und sind weniger empfindlich gegenüber Fehlausrichtung. Sie eignen sich für langsame Dreh- oder Oszillationsbewegungen.
POM-Verbund-Anlaufscheiben bestehen aus einem Stahlblechrücken, auf den eine 0,2 bis 0,4 mm dicke Zinnschicht gesintert ist. Das Hauptmerkmal dieser Scheiben ist ihre relativ dicke (0,3 mm) Deckschicht aus Acetalharz (POM – Polyoxymethylen) mit Additiven. Diese Deckschicht hat Taschen zur Aufnahme von Fett und ist fest mit der gesinterten Zinn/Bronze-Schicht verbunden.
Die Dicke der Deckschicht macht diese Scheiben weniger empfindlich gegenüber Fehlausrichtung und der damit verbundenen Kantenbelastung.
| Marke | Viiplus | |
| Basismaterial | Stahl/Bronze | |
| Maximale Temperatur | -40°C-300°C | |
| Max. Tragfähigkeit P | 70-250N/mm² | |
| Reibungskoeffizient u | 0,05-0,20u | |
| Materialorganisation | 1. POM mit Faser 0,3 ~ 0,5 mm | |
| 2. Poröse Bronze 0,2 ~ 0,3 mm | ||
| 3. Stahlrücken 0,4 ~ 2,2 mm | ||
| 4. Verzinnung 0,005 mm oder Kupferbeschichtung 0,008 mm | ||
| Technische Daten | Grenzwert (Öl) | 22N/mm² |
| Reibungskoeffizient | 0,05~0,25 | |
| Temperaturbereich | -40°C~+130°C | |
| Belastbarkeit | 70N/mm² | |
| Gleitgeschwindigkeitsbegrenzung | 2,5 m/s | |
Die Dicke der Kupferschicht auf der Oberfläche des Bandstahls. Die Dicke der einseitig gebackenen Schicht aus poröser Bronze CuSn10 auf der Kupferoberfläche des bandstahlgestützten
Eine Gleitfläche aus Polyacetalschicht

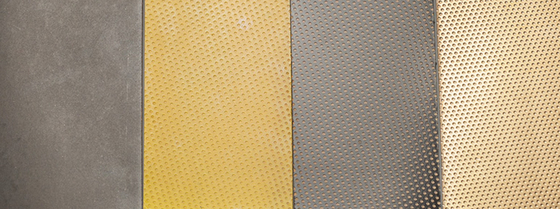

Metall-Polymer-Verbund-Anlaufscheibenmaterial
Stahlrücken + poröses Bronze-Sinter + POM mit Schmiermitteleinkerbungen
SF-2 Anlaufscheiben Geeignet für Fett- oder Ölschmierung und alle Arten von Bewegungen, gute Tragfähigkeit, robust und unempfindlich gegen Schmutz.
| Gleitfläche: | POM |
| Trägermaterial: | Verzinnter Stahl |
| Dynamische Last: | ≤ 140 N/mm² |
| Statische Last: | ≤ 250 N/mm² |
| Gleitgeschwindigkeit: | ≤ 2,5 m/s |
| Reibungswert: | 0,04 - 0,12 µ |
| max. PV-Wert: | 2,8 N/mm² x m/s |
| Temperaturbeanspruchung: | -40 bis + 130 °C |
| Wartung: | wartungsgebunden |
| Gehäusetoleranz: | H7 |
| Toleranz nach der Montage: | in Serie D |
| Wellentoleranz: | h8 |
| Wellenmaterial: | Stahl, gehärtet oder ungehärtet, Rauheit Rz < 4-6 |
1.SF-2 POM-beschichtete, selbstschmierende Anlaufscheibe für fett- oder ölgeschmierte Anwendungen.
2.Standardteile enthalten Fetteinkerbungen in der Gleitschicht, glatte Gleitschicht auf Anfrage erhältlich.
3.Optimale Leistung unter relativ hohen Lasten und niedrigen Drehzahlen.
4.Geeignet für lineare, oszillierende und rotierende Bewegungen.
5.Große Auswahl an Teilen ab Lager verfügbar.
SF-2 POM-basierte Anlaufscheiben werden häufig in Fahrzeugchassis, Umformwerkzeugmaschinen, Stahlmetallurgiemaschinen, Mineralbergbaumaschinen, der hydraulischen Industrie und der Stahlwalzindustrie usw. eingesetzt.
| Material | Teilenummer | Innendurchmesser | Außendurchmesser | Dicke |
| POM ummanteltes Acetal gefüttert | SF-2 Anlaufscheibe12 24 015 | 12 | 24 | 1,5 |
| POM ummanteltes Acetal gefüttert | SF-2 Anlaufscheibe14 26 015 | 14 | 26 | 1,5 |
| POM ummanteltes Acetal gefüttert | SF-2 Anlaufscheibe16 30 015 | 16 | 30 | 1,5 |
| POM ummanteltes Acetal gefüttert | SF-2 Anlaufscheibe18 32 015 | 18 | 32 | 1,5 |
| POM ummanteltes Acetal gefüttert | SF-2 Anlaufscheibe20 36 015 | 20 | 36 | 1,5 |
| POM ummanteltes Acetal gefüttert | SF-2 Anlaufscheibe22 38 015 | 22 | 38 | 1,5 |
| POM ummanteltes Acetal gefüttert | SF-2 Anlaufscheibe24 42 015 | 24 | 42 | 1,5 |
| POM ummanteltes Acetal gefüttert | SF-2 Anlaufscheibe26 44 015 | 26 | 44 | 1,5 |
| POM ummanteltes Acetal gefüttert | SF-2 Anlaufscheibe28 48 015 | 28 | 48 | 1,5 |
| POM ummanteltes Acetal gefüttert | SF-2 Anlaufscheibe32 54 015 | 32 | 54 | 1,5 |
| POM ummanteltes Acetal gefüttert | SF-2 Anlaufscheibe38 62 015 | 38 | 62 | 1,5 |
| POM ummanteltes Acetal gefüttert | SF-2 Anlaufscheibe42 66 015 | 42 | 66 | 1,5 |
| POM ummanteltes Acetal gefüttert | SF-2 Anlaufscheibe48 74 02 | 48 | 74 | 2,5 |
| POM ummanteltes Acetal gefüttert | SF-2 Anlaufscheibe52 78 02 | 52 | 78 | 2,5 |
| POM ummanteltes Acetal gefüttert | SF-2 Anlaufscheibe62 90 025 | 62 | 90 | 2,5 |
