| Markenbezeichnung: | VIIPLUS |
| Modellnummer: | Graphit verstopfter Messingbusch |
| MOQ: | Verkäuflich |
| Preis: | verhandelbar |
| Zahlungsbedingungen: | T/T |
| Versorgungsfähigkeit: | Graphit verstopfte Messingbusch Buchsen online • Gleitlager-Hersteller • Selbstschmierende mit Büsch |

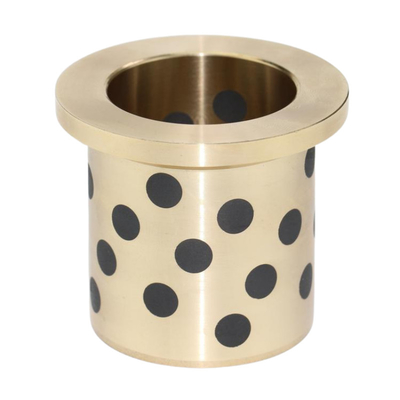

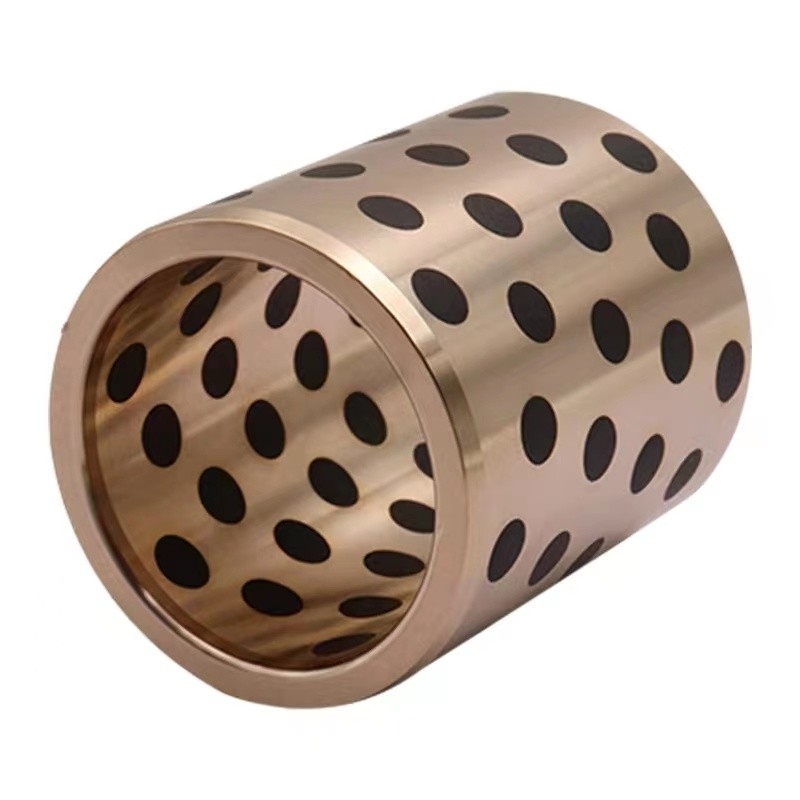

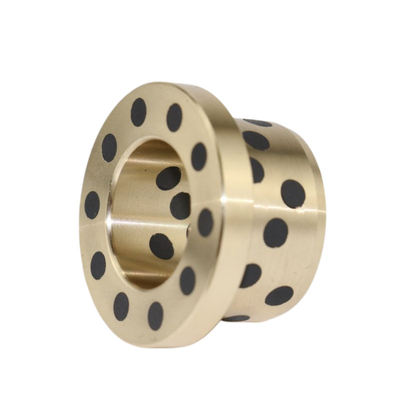

Die selbstschmierende Bronzebuchse aus der hochwertigen Legierung C86300 bietet eine einzigartige Kombination aus Festigkeit, Haltbarkeit und selbstschmierenden Eigenschaften. Diese Buchse ist mit Graphit versehen und sorgt für einen reibungslosen und reibungslosen Betrieb, sodass keine regelmäßige Schmierung erforderlich ist und der Wartungsaufwand reduziert wird.
Die Legierung C86300, eine Art Blei-Zinn-Bronze, weist eine hervorragende Verschleißfestigkeit und Korrosionsbeständigkeit auf und eignet sich daher für eine Vielzahl industrieller Anwendungen. Die hohe Zugfestigkeit und Härte der Legierung tragen dazu bei, dass die Buchse hohen Belastungen standhält und ihre Form und Leistung über die Zeit beibehält.
Der eingebettete Graphit bildet eine natürliche Schmierschicht, die Reibung und Verschleiß zwischen der Buchse und der Gegenfläche verringert. Diese selbstschmierende Eigenschaft verlängert die Lebensdauer der Buchse und verbessert ihre Gesamtleistung, selbst unter Hochtemperatur- und Hochdruckbedingungen.
Die selbstschmierende Bronzebuchse mit eingebettetem Graphit ist einfach zu installieren und zu warten und stellt somit eine kostengünstige Lösung für verschiedene industrielle Anwendungen dar. Sie wird häufig in Maschinen, Geräten und anderen Komponenten verwendet, die glatte Gleitflächen und eine zuverlässige Lagerleistung erfordern.
Zusammenfassend lässt sich sagen, dass die selbstschmierende Bronzebuchse aus der Legierung C86300 mit eingebettetem Graphit eine robuste, langlebige und wartungsfreie Lagerlösung für industrielle Anwendungen bietet, die einen reibungslosen und zuverlässigen Betrieb erfordern.
GraphitStecker isteingebettetin ein Metallteil, massive selbstschmierende Buchse aus Bronzegraphit …
Selbstschmierende, mit Graphit eingebettete, ölfreie Lager.
FindenGraphitplatteUnternehmen, die entwerfen, konstruieren und herstellen könnenGraphit-Verschleißplattennach den Vorgaben Ihres Unternehmens.
Selbstschmierende Messing-Graphitbuchsen, Messing-Graphitbuchsen, selbstschmierende Messing-/Bronzebuchse mit Graphit, mit Festschmierstoffen eingebettete Messing-Graphit-Lagerbuchse, Graphit-Bronzebuchse, Graphit
Selbst-Schmierungmit spezielleingebettetFeste Schmierstoffe verringern die Reibung.
Mit Festschmierstoff eingelegte Gleitlager verwenden als Basismaterial eine hochwertige Metalllegierung. Eingelegter Graphit und Fett geben während des Reibungsprozesses Festschmierstoff und Schmieröl automatisch frei.Selbstschmierende Führungsbuchse und Verschleißpolster aus Bronze und GraphitLager werden häufig in Spritzgussmaschinen, Automobilformen, Nahrungsmittelmaschinen, Wasserturbinen, Maschinenbau usw. verwendet.
| Material | ZCuZn25AI6Fe3Mn3 |
| Marke | Selbstschmierende Lager mit eingebetteter Bronze- und Graphitschicht |
| Verwendung/Anwendung | Industrie / Automobil |
| Größe/Durchmesser | 8 mm bis 500 mm |
| Form | Zylindrisch |
| Maximale Tragfähigkeit | 100 N/mm2 |
| Härte der Legierung | >210 HB |
| Wärmeausdehnungskoeffizient | 15 x 10-6 C |
| Reibungskoeffizient | Öl - 0,03 und Trocken - 0,16 |
| Maximale PV-Wertgrenze | 200 N/mm2 .m/min |
| Dichte | 8,0 g/cm3 |
| Zugfestigkeit | >750 N/mm2 |
| Verlängerung | >12 % |
| Maximale Temperaturgrenze | 450 Grad C |
| HÜLSENBUCHSE | 16-25-40 | ||
| HÜLSENBUCHSE | 20-30-40 | ||
| FÜHRUNGSBUCHSE 02 | Dl-30, D2-40, D3-46,A-8, L1/L2 - 23/28 | ||
| FÜHRUNGSBUCHSE 03 | Dl-38, D2-50, D3-55.A-8, L1/L2 - 28/33 | ||
| FÜHRUNGSBUCHSE 04 | Dl-48, D2-60, D3-65,A-8, L1/L2 - 28/33 | ||
| VERSCHLEISSPAD | 48-10-300L | ||
| VERSCHLEISSPAD | 75-10-300L | ||
| FÜHRUNGSSCHIENE | 23-30-300L | ||
| FÜHRUNGSSCHIENE | 28-30-300L |
Kann wirtschaftlich kundenspezifischeBuchsenIn nahezu jeder Größe? Made in China
| Chemische Anforderungen | ||||||||||||
| Kupfer Legierung UNS-Nr. |
Zusammensetzung, % max., sofern nicht anders angegeben | |||||||||||
| Nickel | ||||||||||||
| Kupfer | Zinn | Führen | Zink | Eisen | Einschließlich | Aluminium | Mangan | Antimon | Schwefel | Phosphor | Silizium | |
| Kobalt | ||||||||||||
| C86300 | 60,0–66,0 | 0,20 | 0,20 | 22,0–28,0 | 2,0–4,0 | 1.0A | 5,0–7,5 | 2,5–5,0 | ... | ... | ... | ... |
| C90500 | 86,0–89,0 | 9,0–11,0 | 0,30 | 1,0–3,0 | 0,20 | 1.0A | 0,005 | ... | 0,20 | 0,05 | 0,05B | 0,005 |
| C91100 | 82,0–85,0 | 15,0–17,0 | 0,25 | 0,25 | 0,25 | 0,50A | 0,005 | ... | 0,20 | 0,05 | 1.0B | 0,005 |
| C91300 | 79,0–82,0 | 18,0–20,0 | 0,25 | 0,25 | 0,25 | 0,50A | 0,005 | ... | 0,20 | 0,05 | 1.0B | 0,005 |
| C93700 | 78,0–82,0 | 9,0–11,0 | 8,0–11,0 | 0,8 | 0,7C | 0,50A | 0,005 | ... | 0,50 | 0,08 | 0,10B | 0,005 |
| A Bei der Bestimmung des Kupferminimums kann Kupfer als Kupfer plus Nickel berechnet werden. | ||||||||||||
| B Bei Stranggussteilen darf der Phosphorgehalt maximal 1,5 % betragen. | ||||||||||||
| C Bei Verwendung für Stahlträger darf der Eisenanteil maximal 0,35 % betragen. | ||||||||||||
Lagerbuchsenbestand -
, INA, -oilless misumi und mehr. Angebot/Muster anfordern. Jetzt mehr erfahren.
Selbstschmierende Lager für mittlere Belastungen bestehend aus Bronzeguss-Grundkörpern und eingebettetem Festschmierstoff.
Selbstschmierende Lager, die verwendet werden könnenÖlkostenlos. Zeigt hohe Leistung bei hoher Belastung/langsamer Bewegung.
| Innendurchmesser 80 MM (Innendurchmesser★Außendurchmesser•Länge) | |||||
| 80*90*30 | 80*95*25 | 80*95*75 | 80*96*20 | 80*100*25 | 80*100*75 |
| 80*90*40 | 80*95*30 | 80*95*80 | 80*96*30 | 80*100*30 | 80*100*80 |
| 80*90*50 | 80*95*35 | 80*95*90 | 80*96*40 | 80*100*35 | 80*100*90 |
| 80*90*55 | 80*95*40 | 80*95*95 | 80*96*50 | 80*100*40 | 80*100*100 |
| 80*90*60 | 80*95*50 | 80*95*100 | 80*96*60 | 80*100*45 | 80*100*120 |
| 80*90*70 | 80*95*55 | 80*95*110 | 80*96*70 | 80*100*50 | 80*100*140 |
| 80*90*80 | 80*95*60 | 80*95*120 | 80*96*80 | 80*100*55 | 80*100*150 |
| 80*90*90 | 80*95*65 | 80*95*150 | 80*96*90 | 80*100*60 | 80*100*160 |
| 80*90*95 | 80*95*70 | 80*96*100 | 80*100*70 | ||
| 80*90*100 | 80*96*120 | ||||
| 80*90*120 | 80*96*130 | ||||
| 80*90*140 | 80*96*150 | ||||
| 80*90*150 | |||||
| 80*90*214 | |||||
| Innendurchmesser 85 MM (Innendurchmesser*Außendurchmesser•Länge) | |||||
| 85*95*40 | 85*95*70 | 85*100*30 | 85*100*70 | 85*105*40 | 85*105*80 |
| 85*95*50 | 85*95*80 | 85*100*35 | 85*100*80 | 85*105*50 | 85*105*100 |
| 85*95*55 | 85*95*100 | 85*100*40 | 85*100*90 | 85*105*60 | 85*105*119 |
| 85*95*60 | 85*100*50 | 85*100*100 | 85*105*70 | 85*105*120 | |
| 85*100*60 | 85*105*75 | 85*105*160 | |||
| Innendurchmesser: 90 mm(AUSWEIS*Außen*LÄNGE) | |||||
| 90*100*30 | 90*100*80 | 90*105*40 | 90*105*80 | 90*110*30 | 90*110*90 |
| 90*100*40 | 90*100*90 | 90*105*50 | 90*105*90 | 90*110*40 | 90*110*100 |
| 90*100*50 | 90*100*95 | 90*105*60 | 90*105*100 | 90*110*50 | 90*110*110 |
| 90*100*60 | 90*100*100 | 90*105*70 | 90*105*120 | 90*110*60 | 90*110*120 |
| 90*100*70 | 90*100*120 | 90*105*75 | 90*105*150 | 90*110*70 | 90*110*130 |
| Typ | Wohnung |
| Material | Bronze |
| Andere Eigenschaften | selbstschmierend |
GießenBronzeMetrisch, NormalÄrmelLager
Bronze mit Einsatz aus Festschmierstoff.Graphitgefüllte Bronzebuchsen

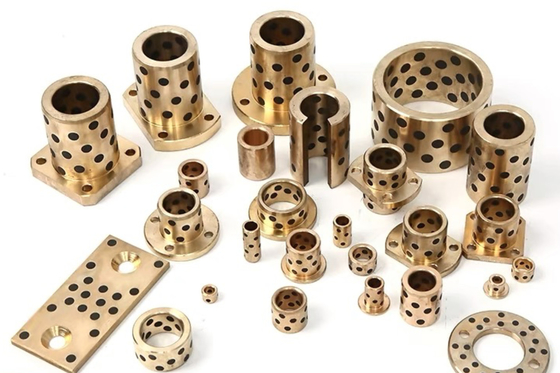

Graphitstopfenbuchsen sind eine komplette Linie selbstschmierender Buchsen, die sich überall dort auszeichnen, wo Standardschmierung unpraktisch ist, einschließlich Anwendungen mit hoher Belastung und hohen Temperaturen. Sie werden aus einer Vielzahl von Bronzelegierungen hergestellt, darunter C95400 Aluminiumbronze, C93200 Lagerbronze und C86300 Manganbronze.
Selbstschmierende Bronze-Bügel
Graphitverstopfte Messingbuchsen Legierungsmaterialien
| Modell | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Grad Chinesische Marken GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Stahl+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| Internationales ISO 1338: |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | Stahl+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| Deutschland LÄRM |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Stahl+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| japanisch JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| Vereinigte Staaten ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Klasse 40 | 52100 |
| Britischer Standard | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
Chemische Zusammensetzung der Materiallegierung
| Chemische Elemente | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Cu ( % ) | Ausruhen | Ausruhen | Ausruhen | - | - | ||
| Sn ( % ) | - | 6 | - | 10 | 6 | - | - |
| Zn ( % ) | 25 | 6 | - | - | 6 | - | - |
| Ni ( % ) | - | - | - | - | - | - | - |
| KI ( % ) | 6 | - | 10 | - | - | - | - |
| Fe ( % ) | 3 | - | 3 | - | - | Ausruhen | Ausruhen |
| Mangan ( % ) | 3 | - | - | - | - | 0,905 - 1,3 | 0,20 - 0,40 |
| Cr ( % ) | - | - | - | - | - | - | 1,30 - 1,65 |
| C ( % ) | - | - | - | - | - | 2,5 - 4 | 0,95 - 1,05 |
| Si ( % ) | - | - | - | - | - | 1,0 - 1,3 | 0,15 -0,35 |
| Pb ( % ) | - | 3 | - | - | 3 | - | - |
Technische Parameter
| Leistung | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Max. Belastung P ( N/mm² ) | 100 | 60 | 70 | 60 | 250 | ||
| Max. Geschwindigkeit V ( m/s ) | Trocken0,4 Öl5 | 2 | 2 | 0,5 | 0,1 | ||
| Max. PV ( N/mm²·m/s ) | 3.8 | 0,5 | 0,6 | 0,8 | 2.5 | ||
| Dichte ρ( g/cmsup3 ) | 8,0 | 8,0 | 7.6 | 7.3 | 7.8 | ||
| Zugfestigkeit ( N/mm² ) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| Dehnung ( % ) | > 10 | > 4 | > 10 | - | - | ||
| Härte ( HB ) | > 210 | > 80 | > 80 | > 160 | HRC > 55 | ||
| Max. Temperatur (℃) | 300 | 350 | 300 | 400 | 350 | ||
| Reibungskoeffizient ( μ ) | Ölschmierung: 0,03 | Reibung (trocken): 0,16 | |||||
