| Markenbezeichnung: | VIIPLUS |
| Modellnummer: | Bronzebuchsen CuSn8P (LÄRM 17662) LÄRM 1494/ISO 3547 |
| MOQ: | MATE-TO-ORDER GEWOHNHEITS-BUCHSEN |
| Preis: | Sliding Bronze Bearing Dimensions Tolerance,Stock Price |
| Zahlungsbedingungen: | T/T |
| Versorgungsfähigkeit: | Perforiertes Bronzelager, einfache eingewickelte Bronzelager |
Hochtemperaturbeständige Flanschbronzebuchsen mit Öltaschen sind präzisionsgefertigte Komponenten, die für außergewöhnliche Haltbarkeit und Leistung in Hochtemperaturumgebungen ausgelegt sind.
Diese Buchsen werden aus hochwertigem Bronzematerial hergestellt und können extrem hohen Temperaturen standhalten, ohne dass ihre strukturelle Integrität beeinträchtigt wird. Das Flanschdesign sorgt für zusätzliche Stabilität und Steifigkeit und verbessert die Fähigkeit der Buchsen, schwere Lasten und Hochgeschwindigkeitsvorgänge zu bewältigen.
Die Einbeziehung von Öltaschen ist ein einzigartiges Merkmal, das die Rückhaltung von Schmieröl ermöglicht und so eine kontinuierliche Schmierung der Buchsenoberfläche auch unter Hochtemperaturbedingungen gewährleistet. Dies gewährleistet einen reibungslosen und zuverlässigen Betrieb, reduziert Reibung und Verschleiß und verlängert die Lebensdauer der Buchsen.
Aufgrund ihrer hohen Temperaturbeständigkeit eignen sich diese Buchsen für eine Vielzahl industrieller Anwendungen, darunter Hochgeschwindigkeitsmaschinen, heiße Umgebungen und andere anspruchsvolle Szenarien. Wenn Sie vorhandene Geräte aufrüsten oder neue Maschinen konstruieren, sind diese Buchsen eine ausgezeichnete Wahl, um eine zuverlässige Leistung unter extremen Bedingungen sicherzustellen.
Zusammenfassend lässt sich sagen, dass hochtemperaturbeständige Flanschbronzebuchsen mit Öltaschen eine Kombination aus Haltbarkeit, Stabilität und Schmiereigenschaften bieten, die für Hochtemperaturanwendungen unerlässlich sind. Kontaktieren Sie uns noch heute, um mehr über diese Buchsen zu erfahren und wie sie Ihren spezifischen industriellen Anforderungen gerecht werden können.
Erfahren Sie mehr. Kontaktieren Sie den Lieferanten und erhalten Sie ein kostenloses Angebot.
MBZ-B09 Bronzelager mit Schmiervertiefungen aus Bronzebuchsenkatalogen
... Textilmaschinen, landwirtschaftliche Geräte usw.
| Wellentoleranz | Gehäusetoleranz |
|---|
Typ auswählen…
Produkt
Produkt auswählen…
Bilden
Formular auswählen…
Einheiten
Einheiten auswählen…
Bronzelager und Bronzehülsen aus CuSn8 mit Schmiervertiefungen
VERFÜGBARKEIT

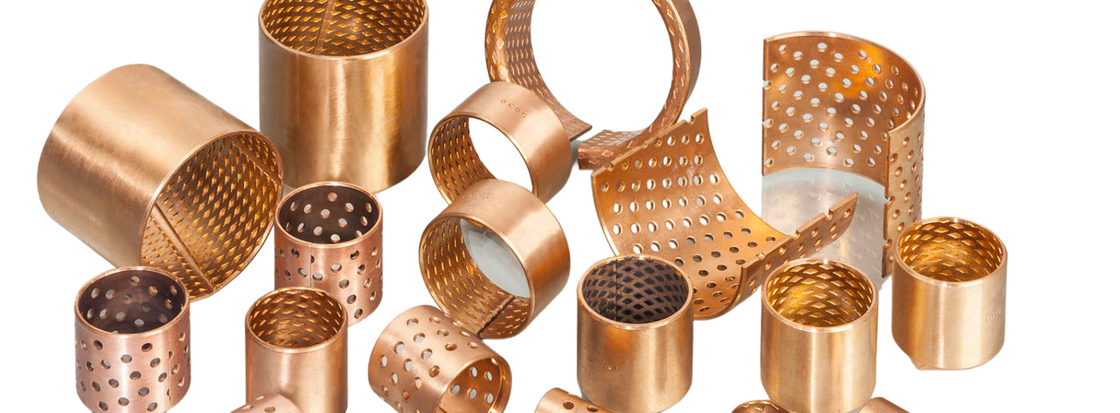

ANWENDUNGEN In Standardabmessungen erhältliche Lagerformen: — Lagerformen nach Maß: Zylinderbuchsen mit Sonderabmessungen, Flanschabmessungen, Flanschbuchsen, Gleitplatten, kundenspezifische Lagerkonstruktionen. Industrie: Mechanische Handhabungs- und Hebegeräte, Hydraulikzylinder, pneumatische Geräte, medizinische Geräte, Textilmaschinen, landwirtschaftliche Geräte usw.
BRONZELAGER AUS CuSn8 MIT SCHMIEREINFÄLLEN
Zum Beispiel
Bronzebuchsen MBZ-B0930x34x50mm
Bronzebuchsen MBZ-B0945x50/60x50mm
größere Fettbehälter erhöhen die Wartungsintervalle, Schmutz und Ablagerungen werden in die Löcher geschwemmt und verringern so den Verschleiß

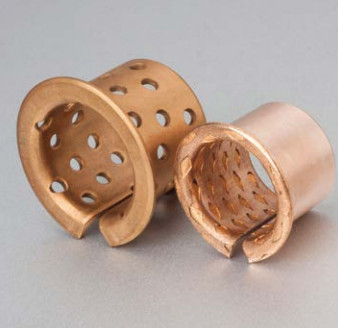

Die Lager sind aus kaltverformbarer homogener Bronze ummantelt, die dadurch außergewöhnliche Materialeigenschaften erhält. Die Ausbildung des Flansches ermöglicht es, dass das Lager auch axiale Belastungen aufnehmen kann.

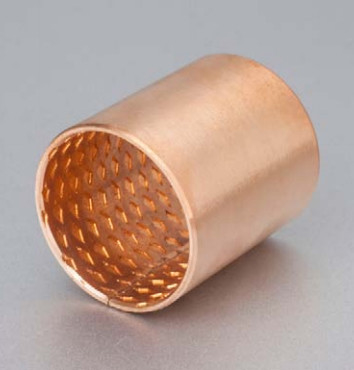

Die Standardgrößen sind mit rautenförmigen Schmiervertiefungen auf der Lauffläche ausgestattet.
Diese Vertiefungen dienen als Schmierstoffreservoirs, um im Anlaufmoment unter anderem schnell einen Schmierfilm aufzubauen und so die Anlaufreibung zu verringern. Die Eigenschaften des WB800/WB700-Werkstoffes, zusammen mit dem Wickel- und Kalibrierverfahren, machen diesen Lagertyp besonders geeignet für Konstruktionen, bei denen hohe Belastungen und relativ langsame Bewegungen auftreten.
| Material: | Homogene Bronze (Cu 91,3%, Sn 8,5%, P 0,2%) |
| Streckgrenze: (Rp0,2): | ca. 300 N/mm2 |
| Zugfestigkeit:(Rm ) | ca. 450 N/mm2 |
| Härte: | ca 125-150 HB |
| Reibung: | 0,08–0,25 µ |
| Maximale Geschwindigkeit: | 2,5 m/s |
| Temperatur: | -100 / +200 °C |
| Laden | Geschwindigkeit |
| Ca: 280 N/mm2 | 0 m/s |
| 80 – 120 N/mm2 | 0,01 m/s |
| 30 – 40 N/mm2 | 2,0 m/s |
Toleranzen:
In Gehäuse H7 eingepresste Lager erhalten Toleranz H9. Empfohlene Toleranz für die Welle IT 7 oder IT 8 mit Toleranzlage e oder f.
Schmierung:
Die zusätzliche Schmierung sollte über die Wellen oder radial über die Gehäuse erfolgen. Es können alle handelsüblichen Schmierfette verwendet werden, z. B. Fette mit Zusätzen von Graphit oder Molybdändisulfid.
Vorteile:
Besonders:
Typische Anwendungen:
| Material: | Homogene Bronze (Cu 91,3%, Sn 8,5%, P 0,2%) |
| Streckgrenze: (Rp0,2) | ca. 250 N/mm2 |
| Zugfestigkeit: (Rm ) | ca. 450 N/mm2 |
| Härte: | ca 110-150 HB |
| Reibung: | 0,10–0,25 µ |
| Maximale Geschwindigkeit: | 2,5 m/s |
| Temperaturbereich: | -100 / +200 °C |
| Laden | Geschwindigkeit |
| Ca: 250 N/mm2 | 0 m/s |
| 80 – 120 N/mm2 | 0,01 m/s |
| 30 – 40 N/mm2 | 2,0 m/s |
Schmierung:
Die zusätzliche Schmierung sollte über die Wellenöffnungen oder radial über das Gehäuse erfolgen. Es können alle üblichen Schmierfette verwendet werden. Schmierfette mit Graphit- oder Molybdändisulfid-Zusätzen können ebenfalls geeignet sein.
Toleranz:
In ein H7-Gehäuse eingepresste Lager ergeben eine Toleranz von H9. Die empfohlene Wellentoleranz ist IT7 oder IT8, Toleranzposition e oder f.
Sonderanfertigungen
Beispiele für typische Anwendungen
Vorteile
| Typ | Materialien | Maße |
| Bronzebuchse | K-WB100-105-100C | 100-105-100 |
| Bronzebuchse | K-WB100-105-50C | 100-105-50 |
| Bronzebuchse | K-WB100-105-60C | 100-105-60 |
| Bronzebuchse | K-WB120-125-100C | 120-125-100 |
| Bronzebuchse | K-WB120-125-60C | 120-125-60 |
| Bronzebuchse | K-WB125-130-40C | 125-130-40 |
| Bronzebuchse | K-WB125-130-60C | 125-130-60 |
| Bronzebuchse | K-WB130-135-60C | 130-135-60 |
| Bronzebuchse | K-WB150-155-100C | 150-155-100 |
| Bronzebuchse | K-WB16-18-20C | 16-18-20 |
| Bronzebuchse | K-WB18-20-20C | 18-20-20 |
| Bronzebuchse | K-WB20-23-20C | 20.-23.-20 |
| Bronzebuchse | K-WB20-23-30C | 20-23-30 |
| Bronzebuchse | K-WB25-28-30C | 25-28-30 |
| Bronzebuchse | K-WB26-30-30C | 26.-30.-30. |
| Bronzebuchse | K-WB28-32-30C | 28-32-30 |
| Bronzebuchse | K-WB30-34-25C | 30-34-25 |
| Bronzebuchse | K-WB30-34-30C | 30-34-30 |
| Bronzebuchse | K-WB30-34-40C | 30-34-40 |
| Bronzebuchse | K-WB30-34-50C | 30-34-50 |
| Bronzebuchse | K-WB30-34-60C | 30-34-60 |
| Bronzebuchse | K-WB32-36-40C | 32-36-40 |
| Bronzebuchse | K-WB35-39-30C | 35-39-30 |
| Bronzebuchse | K-WB35-39-40C | 35-39-40 |
| Bronzebuchse | K-WB35-39-50C | 35-39-50 |
| Bronzebuchse | K-WB40-44-30C | 40-44-30 |
| Bronzebuchse | K-WB40-44-40C | 40-44-40 |
| Bronzebuchse | K-WB40-44-50C | 40-44-50 |
| Bronzebuchse | K-WB40-44/55-50F | 40-44/55-50 |
| Bronzebuchse | K-WB40-44-60C | 40-44-60 |
| Bronzebuchse | K-WB45-50-35C | 45-50-35 |
| Bronzebuchse | K-WB45-50-40C | 45-50-40 |
| Bronzebuchse | K-WB45-50-50C | 45-50-50 |
| Bronzebuchse | K-WB50-55-40C | 50-55-40 |
| Bronzebuchse | K-WB50-55-50C | 50-55-50 |
| Bronzebuchse | K-WB50-55/65-50F | 50-55/65-50 |
| Bronzebuchse | K-WB50-55-60C | 50-55-60 |
| Bronzebuchse | K-WB50-55-70C | 50-55-70 |
| Bronzebuchse | K-WB55-60-40C | 55-60-40 |
| Bronzebuchse | K-WB55-60-50C | 55-60-50 |
| Bronzebuchse | K-WB55-60-60C | 55-60-60 |
| Bronzebuchse | K-WB60-65-40C | 60-65-40 |
| Bronzebuchse | K-WB60-65-50C | 60-65-50 |
| Bronzebuchse | K-WB60-65-60C | 60-65-60 |
| Bronzebuchse | K-WB60-65-70C | 60-65-70 |
| Bronzebuchse | K-WB60-65/75-70F | 60-65/75-70 |
| Bronzebuchse | K-WB60-65-80C | 60-65-80 |
| Bronzebuchse | K-WB65-70-40C | 65-70-40 |
| Bronzebuchse | K-WB65-70-60C | 65-70-60 |
| Bronzebuchse | K-WB65-70-80C | 65-70-80 |
| Bronzebuchse | K-WB70-75-40C | 70-75-40 |
| Bronzebuchse | K-WB70-75-50C | 70-75-50 |
| Bronzebuchse | K-WB70-75-60C | 70-75-60 |
| Bronzebuchse | K-WB70-75-70C | 70-75-70 |
| Bronzebuchse | K-WB70-75-80C | 70-75-80 |
| Bronzebuchse | K-WB75-80-40C | 75-80-40 |
| Bronzebuchse | K-WB75-80-80C | 75-80-80 |
| Bronzebuchse | K-WB80-85-50C | 80-85-50 |
| Bronzebuchse | K-WB80-85-60C | 80-85-60 |
| Bronzebuchse | K-WB80-85-80C | 80-85-80 |
| Bronzebuchse | K-WB95-100-100C | 95-100-100 |
| Bronzebuchse | BK090-2030 | 20-23-30 |
| Bronzebuchse | BK090-3030 | 30-34-30 |
| Bronzebuchse | BK090-3040 | 30-34-40 |
| Bronzebuchse | BK090-4040 | 40-44-40 |
| Bronzebuchse | BK090-4050 | 40-44-50 |
| Bronzebuchse | BK090-5050 | 50-55-50 |
| Bronzebuchse | BK090-5060 | 50-55-60 |
| Bronzebuchse | BK090-2530 | 25-28-30 |
| Bronzebuchse | BK090-3240 | 32-36-40 |
| Bronzebuchse | BK090-6050 | 60-65-50 |
| Ölfreies Lager | K-WB80-95-90C | 80-95-90 |
| Ölfreies Lager | K-WB85-95-85C | 85-95-85 |
| Ölfreies Lager | K-WB70-85-50C | 70-85-50 |
| Ölfreies Lager | K-WB70-85-60C | 70-85-60 |
| Ölfreies Lager | K-WB70-85-70 | 70-85-70 |
| Ölfreies Lager | K-WB65-75-65C | 65-75-65 |
| Ölfreies Lager | K-WB60-70-60C | 60-70-60 |
| Ölfreies Lager | K-WB60-70-70C | 60-70-70 |
| Ölfreies Lager | K-WB60-75-60C | 60-75-60 |
| Ölfreies Lager | K-WB60-75-80F | 60-75/90(7,5)-80 |
| Ölfreies Lager | K-WB50-60-50C | 50-60-50 |
| Ölfreies Lager | K-WB50-60-60C | 50-60-60 |
| Ölfreies Lager | K-WB40-50-50C | 40-50-50 |
| Ölfreies Lager | K-WB30-40-30 | 30-40-30 |
| Ölfreies Lager | K-WB40-50-40 | 40-50-40 |
| Ölfreies Lager | K-WB50-60-60C | 50-60-60 |
| Ölfreies Lager | K-WB50-60-60F | 50-60/75(5)-60 |
| Ölfreies Lager | K-WB60-70-70C | 60-70-70 |
| Ölfreies Lager | K-WB50-60-70F | 50-60/75(5)-70 |
