| Markenbezeichnung: | CHINA CUSTOM BUSHING SELF-LUBRICATING BEARINGS |
| Modellnummer: | Trockener Bush, Selbst, der -Buchsen schmiert |
| MOQ: | verkäuflich |
| Preis: | 1.00usd-100.00usd，negotiable |
| Zahlungsbedingungen: | T/T IM VORAUS, Western Union |
| Versorgungsfähigkeit: | Trockener mit Büschen bepflanzender Hersteller-Stahlselbst, der Gleitlager-Lieferanten schmiert |

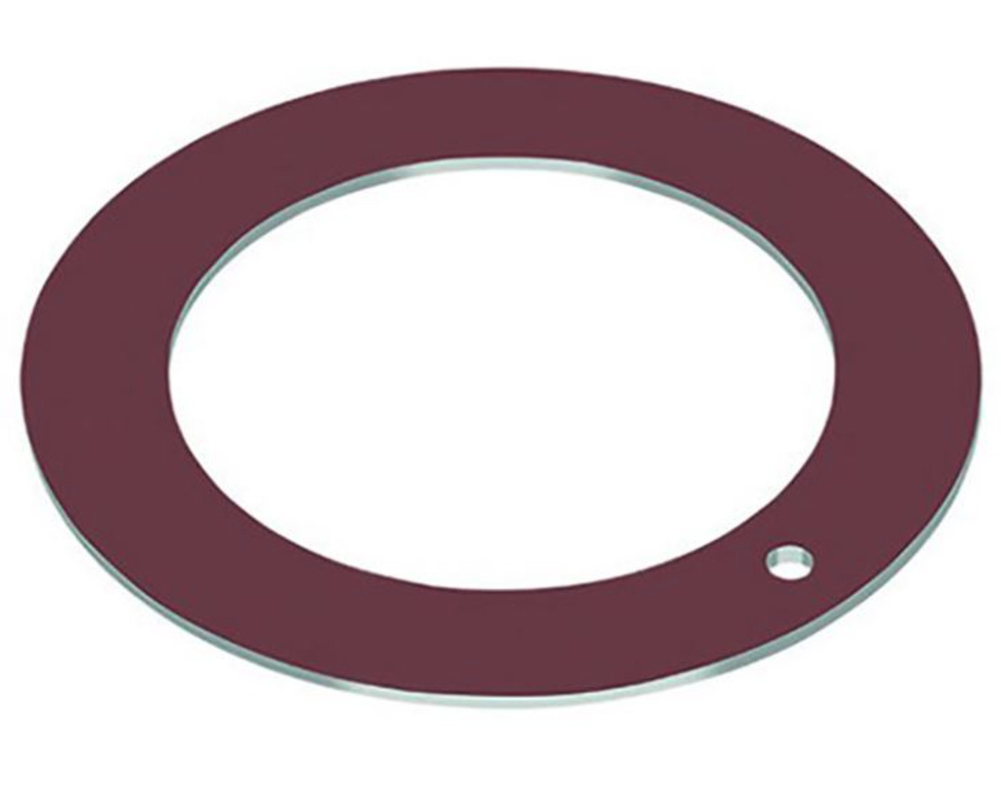

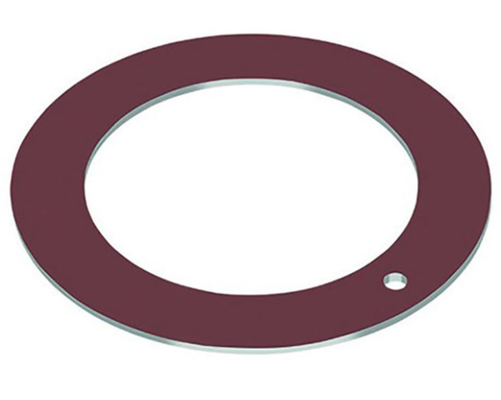

Die metrische Anlaufscheibe RED Inside Dry Bush ist ein präzisionsgefertigtes Bauteil, das für den Einsatz in Hochleistungsanwendungen konzipiert wurde, bei denen eine Trockenschmierung erforderlich ist. Hergestellt aus (Polytetrafluorethylen), einem Material, das für seine ausgezeichnete Verschleißfestigkeit und seine geringen Reibungseigenschaften bekannt ist, gewährleistet diese Anlaufscheibe einen reibungslosen und zuverlässigen Betrieb auch unter trockenen Bedingungen.
Das ROTE Innere des Lagers bietet zusätzliche Schmierung und Haltbarkeit und gewährleistet eine lange Lebensdauer. Das metrische Design ermöglicht eine einfache Integration in eine Vielzahl von Systemen und Anwendungen und macht es zu einer vielseitigen und praktischen Wahl.
Egal, ob Sie ein bestehendes System aufrüsten oder ein neues entwerfen, die metrische Anlaufscheibe RED Inside Dry Bush ist eine ausgezeichnete Wahl, um eine reibungslose und effiziente Schubkraftübertragung in trockenen Umgebungen zu gewährleisten. Seine hochwertigen Materialien und die Präzisionsfertigung gewährleisten optimale Leistung und Zuverlässigkeit und machen es zu einer kostengünstigen, langfristigen Lösung für Ihre industriellen Anforderungen.
| Achse | Bezeichnung | Größe der Scheibe | Einbaugröße | ||||||
| d+0,25 | D-0,25 | T-0,05 | M±0,125 | h | +0,4 -0,1 |
t ±0,2 | D1+0,12 | ||
| 8 | SFWC10 | 10 | 20 | 1,5 | 15 | 1,5 | 1 | 20 | |
| 10 | SFWC12 | 12 | 24 | 18 | 24 | ||||
| 12 | SFWC14 | 14 | 26 | 20 | 2 | 26 | |||
| 14 | SFWC16 | 16 | 30 | 23 | 30 | ||||
| 16 | SFWC18 | 18 | 32 | 25 | 32 | ||||
| 18 | SFWC20 | 20 | 36 | 28 | 3 | 36 | |||
| 20 | SFWC22 | 22 | 38 | 30 | 38 | ||||
| 22 | SFWC24 | 24 | 42 | 33 | 42 | ||||
| 24 | SFWC26 | 26 | 44 | 35 | 44 | ||||
| 26 | SFWC28 | 28 | 48 | 38 | 4 | 48 | |||
| 30 | SFWC32 | 32 | 54 | 43 | 54 | ||||
| 36 | SFWC38 | 38 | 62 | 50 | 62 | ||||
| 40 | SFWC42 | 42 | 66 | 54 | 66 | ||||
| 46 | SFWC48 | 48 | 74 | 2 | 61 | 1,5 | 74 | ||
| 50 | SFWC52 | 52 | 78 | 65 | 78 | ||||
| 60 | SFWC62 | 62 | 90 | 76 | 90 | ||||
| Erklärung: Eine Passschraube oder eine Senkschraube sollte verwendet werden, um eine Drehung zu verhindern, aber der Kopf muss mindestens 0,25 mm versenkt sein unterhalb der Anlauflageroberfläche. |
|||||||||
| Standardserie von SF-Streifen | |||||||||
| Einheit: mm | |||||||||
| Typ | Länge | Breite ± 1 | Dicke -0,04 | ||||||
| SF- 1 SF-2 | 500 | 125 | 1,0 | ||||||
| SF- 1 SF-2 | 500 | 125 | 1,5 | ||||||
| SF- 1 SF-2 | 500 | 125 | 2,0 | ||||||
| SF- 1 SF-2 | 500 | 125 | 2,5 | ||||||
| SF-2 | 500 | 125 | 3,0 | ||||||
SF-1 selbstschmierende Lager aus hochwertigem kohlenstoffarmen Stahlblech als Basis, gesinterter poröser Bronze als Zwischenschicht und der Verbindung von und Blei als Oberfläche. Es bietet die Eigenschaften einer guten Selbstschmierung, geringen Abnutzung, geringer Reibung, guter Gleiteigenschaften und geringer Geräuschentwicklung. Es wurde in großem Umfang in verschiedenen mechanischen Gleitpositionen eingesetzt, wie z. B. in Textilmaschinen, Druckmaschinen, hydraulischen Fahrzeugen, Tabakmaschinen, Turngeräten und Landmaschinen usw.
Wählen Sie aus unserer Auswahl an Anlauflagern in einer Vielzahl von Ausführungen und Größen.
Metall-Polymer-Verbund-Anlaufscheibenmaterial
Stahlrücken + poröser Bronze-Sinter + + Blei
1. + Bleigleitende Schicht
2. Poröser Bronze-Sinter
3. Stahlrücken
4. Zinn-/Kupferbeschichtung
Geeignet für Trockenlauf mit einem niedrigen Reibungskoeffizienten, geringer Verschleißrate, guten Gleiteigenschaften, der erzeugte Transferfilm schützt die passende Metalloberfläche.
Geeignet für Dreh- und Oszillationsbewegungen, hohe chemische Beständigkeit, geringere Wasseraufnahme und reduziertes Quellen.
Funktioniert auch gut mit Schmierung.
| Basismaterial | Stahl/Bronze | |
| Maximale Temperatur | -195°C-280°C | |
| Maximale Belastbarkeit P | 70-250N/mm² | |
| Reibungskoeffizient u | 0,05-0,40u | |
| Materialorganisation | 1. mit Blei 0,01 ~ 0,03 mm | |
| 2. Poröse Bronze 0,2 ~ 0,3 mm | ||
| 3. Stahlrücken 0,7 ~ 2,3 mm | ||
| 4. Verzinnung 0,005 mm oder Kupferbeschichtung 0,008 mm | ||
| Technische Daten | Maximale Belastbarkeit P | 140N/mm² |
| Reibungskoeffizient μ | 0,03~0,18 | |
| Arbeitstemperatur | -195°C~+280°C | |
| Geschwindigkeitsbegrenzung V | 10 m/s | |
| Maximaler PV-Wert | (Trocken)4,3N/mm² m/s | |
| (Öl)60N/mm² m/s | ||
1. Kann dort eingesetzt werden, wo kein Öl aufgetragen werden kann oder die Ölauftragung schwierig ist.
2. Geringer Verschleiß, geringe Reibung und lange Lebensdauer.
3. Geringe Stick-Slip-Eigenschaften, die die Genauigkeit des Maschinenbetriebs bei niedrigen Gleitgeschwindigkeiten gewährleisten.
4. Geringe Vibrationen, geringe Geräuschentwicklung und keine Umweltbelastung im Betrieb.
5. und Bleifüller wird auf die passende Welle übertragen, um die Laufeigenschaften zu verbessern.
6. Kann bei geringer Härte der passenden Welle verwendet werden, so dass die Bearbeitung der Wellen einfach ist.
7. Die Maschine wird aufgrund der geringen Dicke und des geringen Gewichts der Scheibe kompakt sein.
8. Eine galvanische Beschichtung ist möglich, um Korrosion zu verhindern.
beschichtete Anlaufscheiben TSB-1W werden in verschiedenen Gleitbewegungen verschiedener Arten von Maschinen eingesetzt, wie z. B. Textilmaschinen, Tabakmaschinen, Hydraulikfahrzeuge, Automobile, Landmaschinen usw.
| Artikel | Innendurchmesser | Außendurchmesser | Breite - S |
| SF-1ANLAUFSCHEIBE-1020-M | 10 | 20 | 1,500|1,450 |
| SF-1ANLAUFSCHEIBE-1224-M | 12 | 24 | 1,500|1,450 |
| SF-1ANLAUFSCHEIBE-1426-M | 14 | 26 | 1,500|1,450 |
| SF-1ANLAUFSCHEIBE-1630-M | 16 | 30 | 1,500|1,450 |
| SF-1ANLAUFSCHEIBE-1832-M | 18 | 32 | 1,500|1,450 |
| SF-1ANLAUFSCHEIBE-2036-M | 20 | 36 | 1,500|1,450 |
| SF-1ANLAUFSCHEIBE-2238-M | 22 | 38 | 1,500|1,450 |
| SF-1ANLAUFSCHEIBE-2442-M | 24 | 42 | 1,500|1,450 |
| SF-1ANLAUFSCHEIBE-2644-M | 26 | 44 | 1,500|1,450 |
| SF-1ANLAUFSCHEIBE-2848-M | 28 | 48 | 1,500|1,450 |
| SF-1ANLAUFSCHEIBE-3254-M | 32 | 54 | 1,500|1,450 |
| SF-1ANLAUFSCHEIBE-3862-M | 38 | 62 | 1,500|1,450 |
| SF-1ANLAUFSCHEIBE-4266-M | 42 | 66 | 1,500|1,450 |
| SF-1ANLAUFSCHEIBE-4874-M | 48 | 74 | 2,000|1,950 |
| SF-1ANLAUFSCHEIBE-5278-M | 52 | 78 | 2,000|1,950 |
| SF-1ANLAUFSCHEIBE-6290-M | 62 | 90 | 2,000|1,950 |
