Markenbezeichnung: | viiplus Self-lubricating composite bearing |
Modellnummer: | Hochleistung pom ölfreie selbstschmierende Lager |
MOQ: | verhandeln Sie |
Preis: | negotiate |
Zahlungsbedingungen: | L/C, T/T, Western Union |
Versorgungsfähigkeit: | L/C, T/T, Western Union |
PAP-P20 Bronze Pulver Plain Bearing mit POM Carbon Steel ist eine hochwertige Lagerkomponente, die für den Einsatz in verschiedenen industriellen Anwendungen entwickelt wurde.Sie bietet eine hervorragende Verschleißfestigkeit und selbstschmierende Eigenschaften.Das in dem Lager verwendete POM (Polyoxymethylen) -Kohlenstoffstahlmaterial bietet zusätzliche Festigkeit und Langlebigkeit.mit einer Breite von mehr als 20 mm,.
Die einfache Lagerkonstruktion ermöglicht eine einfache Montage und den Austausch, wodurch die Wartungszeit und die Kosten reduziert werden.Das PAP-P20 Bronze Powder Plain Bearing mit POM Carbon Steel ist eine ideale Wahl für Maschinen und Geräte, die langlebige und zuverlässige Lagerlösungen benötigen.
Bei Verwendung in Pumpen, Motoren oder anderen Industrieanlagen kann dieses Lager dazu beitragen, die Leistung und Effizienz Ihrer Maschinen zu verbessern.
Landwirtschaftliche Maschinen und Anlagen Bronzegehäuse
Material: Stahl+Bronze+POM-Schicht
Maschinen und Apparate für die Landwirtschaft
Pang Steel bronze powder composite bearing POM oil-free bushing split plastic bushing is made of high quality low carbon steel with sintered porous bronze as its interlayer and a compound of POM as its surface.
POM-Stahl-Bronz-Pulver-Verbundlager POM-ölfreier Busch, Split-Kunststoffbusch, hat eine gute Belastbarkeit und Verschleißbeständigkeit.
Es eignet sich für Fahrzeugchassis, Werkzeugmaschinen, Stahl- und metallurgische Maschinen, Bergbaumaschinen, Hydraulikindustrie und Stahlwalzindustrie usw.
Material:
|
Kohlenstoffarmer Stahl + poröse Bronze + POM
|
Arten:
|
Verpackte Büsche, Schubspülmaschine
|
Betriebstemperatur:
|
-40°C bis +120°C
|
Härte:
|
>270 HB
|
Max. Ladung:
|
Statische 250N/mm2, dynamische 140N/mm2
|
Anwendung:
|
Landwirtschaftliche Maschinen, Fahrzeugchassis, Werkzeugmaschinen, Stahlmaschinen, Mineralbergmaschinen, Hydraulikindustrie und Walzmaschinen
Stahlindustrie usw. |
Standardschiebematerialien mit hoher Leistung, die für wartungsarme Fett- oder Flüssigkeitslager ausgelegt sind.
Zusammengesetztes Material
Zylindrisches, selbstschmierendes Lager aus Komposit-PomMoS2-Büschel, Ölfreie Lagerbüschel ((Eingebettetes Schmiermittel: MoS2)
Produkt Nr. d D L |
±0,25 H Produktnummer d D L |
±0,25 H |
PAP0608-P20 6 8 8 * PAP2010-P20 |
PAP0610-P20 6 8 10 * PAP2012-P20 20 23 12 |
PAP0710-P20 7 9 10 * PAP2015-P20 20 23 15 4 |
PAP0808-P20 8 10 8 4 PAP2017-P20 20 23 17 |
PAP0810-P20 8 10 10 4 PAP2020-P20 20 23 20 |
PAP0812-P20 8 10 12 4 PAP2025-P20 20 23 25 |
PAP1008-P20 10 12 8 4 PAP2030-P20 20 23 30 |
PAP1010-P20 10 12 10 4 PAP2215-P20 |
PAP1012-P20 10 12 12 4 PAP2220-P20 |
PAP1015-P20 10 12 15 4 PAP2222-P20 |
PAP1020-P20 10 12 20 4 PAP2225-P20 |
PAP1210-P20 12 14 10 4 PAP2230-P20 22 25 30 6 |
PAP1212-P20 12 14 12 4 PAP2415-P20 |
PAP1215-P20 12 14 15 4 PAP2420-P20 |
PAP1220-P20 12 14 20 4 PAP2425-P20 |
PAP1225-P20 12 14 25 4 PAP2430-P20 |
PAP1310-P20 13 15 10 4 |
PAP1414-P20 14 16 14 4 PAP2515-P20 |
PAP1415-P20 14 16 15 4 PAP2520-P20 25 28 20 6 |
PAP1420-P20 14 16 20 4 PAP2530-P20 25 28 30 |
PAP1422-P20 14 16 22 4 PAP2540-P20 25 28 40 |
PAP1425-P20 14 16 25 4 PAP2550-P20 25 28 50 |
PAP1432-P20 14 16 32 4 PAP2820-P20 28 32 20 6 |
PAP1510-P20 15 17 10 4 PAP2825-P20 |
PAP1512-P20 15 17 12 4 PAP2828-P20 |
PAP1515-P20 15 17 15 4 PAP2830-P20 |
PAP1520-P20 15 17 20 4 PAP3015-P20 30 34 15 6 |
PAP1525-P20 15 17 25 4 PAP3020-P20 30 34 20 6 |
PAP1610-P20 16 18 10 4 PAP3025-P20 30 34 25 6 |
PAP1612-P20 16 18 12 4 PAP3030-P20 |
PAP1615-P20 16 18 15 4 PAP3040-P20 30 34 40 6 |
PAP1616-P20 16 18 16 4 PAP3220-P20 |
PAP1620-P20 16 18 20 4 PAP3225-P20 |
PAP1625-P20 16 18 25 4 PAP3230-P20 |
PAP1815-P20 18 20 15 4 PAP3235-P20 |
PAP1818-P20 18 20 18 4 |
PAP1820-P20 18 20 20 4 PAP3515-P20 |
PAP1825-P20 18 20 25 4 PAP3520-P20 |
POM-Buschengrößenkarte
Das POM-basierte Hülsenlager, auch POM-Bushing, Grenzgeschmiertes Lager, Ölfreies Lager, Trockenlager, POM-Lager und POM-beschichtete Trockenhülse genannt..Der Unterschied liegt in der POM-beschichteten Schicht.

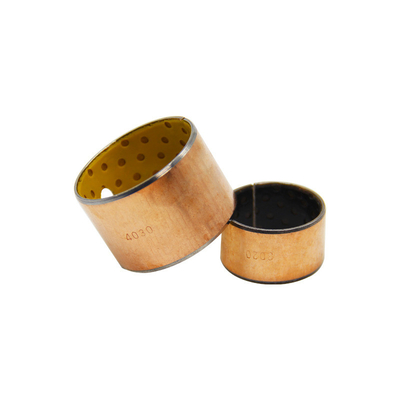

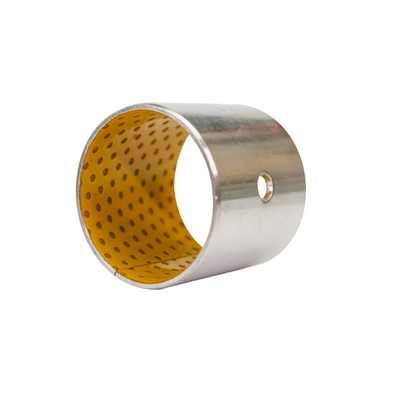

Gelbe POM-Verbundlager sind ein Standardartikel unseres Unternehmens. Diese Art von selbstschmierendem Lager hat die gleiche Materialstruktur wie andere POM-Büschungen.
1. POM 0,3 bis 0,5 mm.
2Poröse Bronze 0,2-0,3 mm.
3- Stahlunterlage 0,4 bis 2,2 mm.
4Kupferplattierung 0,008 mm.
Spezifikationen für POM-Gliedlager - POM-Typ | |
Referenzen | POM-Busch |
Marke | Viiplus |
Innendurchmesser | 20 mm |
Außendurchmesser | 23 mm |
Breite | 15 mm |
Typ | Lager |
Gewicht (Kg) | 0.0001 |
· Gute Tragfähigkeit und Verschleißfestigkeit
· Geeignet für lineare, oszillierende und rotierende Bewegungen
· Optimale Leistung bei relativ hohen Lasten und niedrigen Drehzahlen
· Bleifreie Steckdosen können den Umweltschutzanforderungen entsprechen
Das gelbe POM-Verbundlager wird in Maschinen, in denen Bleifreiheit nicht zulässig ist, wie Textilmaschinen, selbsttätige Teile, Fahrzeugchassis, Schmiedmaschinen,Metallurgie usw..
Lastkapazität | 70N/mm2 | |
Reibungswert | 00,05 bis 0,25 μ | |
Temperatur | -40 bis +130 [ °C] | |
Max. Pv (Ölverhältnisse) | 22N/mm2.m/s | |
Max. Geschwindigkeit | 2.5 m/s |
1.Schiebe-Schicht-POM mit oder ohne Schmierstoff-Eindrücke für die Bearbeitung
2.Poröser Bronzesinterner
3- Steel zurück.
Betriebsergebnisse | |
Trocken | Arme |
Ölgeschmiert | Das ist gut. |
Fettgeschmiert | Sehr gut. |
Wassergeschmiert | Arme |
Prozessflüssigkeit geschmiert | Arme |
Allgemeine | Einheit | Wert | |
Höchstlast, p |
Statik |
N/mm2 |
140 140 |
Betriebstemperatur |
Min. |
°C |
- Vierzig. 130 |
Koeffizient der linearen thermischen Ausdehnung | Parallel zur Oberfläche | 10-6/K | 11 |
Normal bis zur Oberfläche | 10-6/K | 29 |
GREAS geschmiert | ||
Höchstgeschwindigkeit des Schiebes, U | m/s | 2.5 |
Maximaler pU-Faktor | N/mm2x m/s | 2.8 |
Reibungskoeffizient | 0.06 012 |
Empfehlungen | |||
Oberflächenrauheit der Welle, Ra | μm | ≤ 04 | |
Oberflächenhärte der Welle |
Normal |
HB |
> 200 > 350 |
Lagerformen in Standardgrößen
Metrische Lager und imperiale Aufmachungen auf Bestellung: Standardlagerformen in besonderen Abmessungen, Halblager, durch Stempeln erhaltenen besonderen Formen, Lager mit Ortungsbohrungen,Schmierstofflöcher und bearbeitete Rillen, maßgeschneiderte Buschentwürfe
