Markenbezeichnung: | CHINA wrapped bushing, Bronze CuSn8P, DIN 1494 / ISO 3547, Low-maintenance |
Modellnummer: | Bronzelager-und Bronzeärmel-Buchsen hergestellt von CuSn8 |
MOQ: | Phosphor-Bronzen-Busch, Zinnbronzelager, Messingbüsche |
Preis: | Precision Tolerance, Factory Price |
Zahlungsbedingungen: | T / T im Voraus |
Versorgungsfähigkeit: | Perforiertes Bronzelager, einfache eingewickelte Bronzelager |
CuSn8 & CuSn6 Metrische Flansch-Bronzebuchsen: Die selbstschmierende Kraft für industrielle Exzellenz
In der unerbittlichen Welt der Schwerindustrie und Präzisionstechnik muss jede Komponente Höchstleistungen erbringen. Die CuSn8 und CuSn6 Metrischen Flansch-Bronzebuchsen stellen sich dieser Herausforderung und bieten unübertroffene Haltbarkeit, reibungslosen Betrieb und Wartungseffizienz. Gefertigt aus hochwertigen Kupfer-Zinn-Legierungen, sind diese selbstschmierenden Buchsen so konstruiert, dass sie in Umgebungen mit hoher Belastung und hoher Geschwindigkeit optimal funktionieren – was sie für Branchen von der Landwirtschaft bis zu Hydrauliksystemen unverzichtbar macht. Entdecken Sie, wie ihr innovatives Design und ihre Materialüberlegenheit die Zuverlässigkeit neu definieren.
Das Geheimnis des Erfolgs dieser Buchsen liegt in ihrer Legierungszusammensetzung:
CuSn8 Bronze: Mit 8 % Zinngehalt zeichnet sich diese Legierung durch Verschleißfestigkeit, Korrosionsschutz und Ermüdungsfestigkeit aus, ideal für raue, abrasive Umgebungen.
CuSn6 Bronze: Etwas weniger Zinn (6 %) gleicht mechanische Festigkeit und Wirtschaftlichkeit aus, perfekt für Anwendungen, die eine robuste Leistung unter moderater Belastung erfordern.

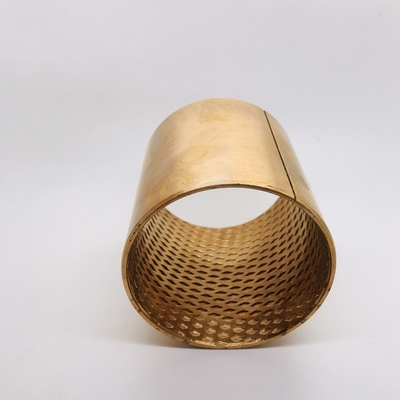

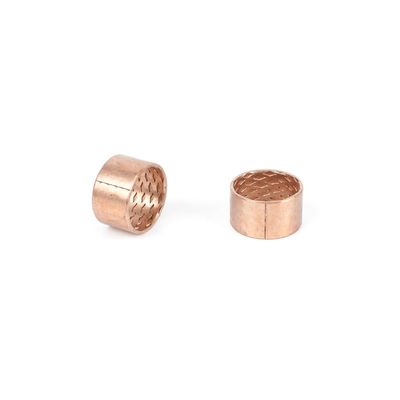

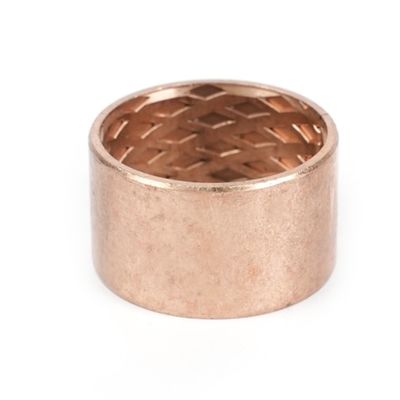

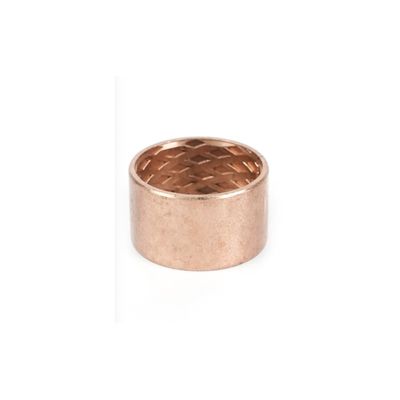

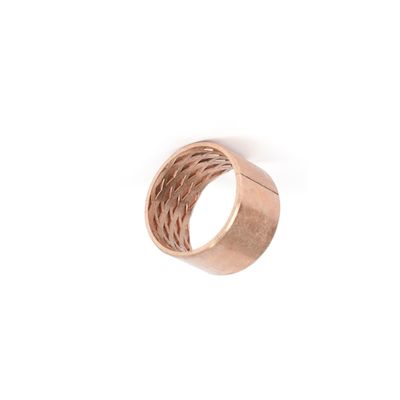

Beide Legierungen machen dank eingebetteter rautenförmiger Öltaschen (ISO 3547/DIN 1494 konform), die Fett zurückhalten, eine externe Schmierung überflüssig und gewährleisten so einen reibungslosen Betrieb auch in schwer zu wartenden Systemen.
Die FB-090-Serie steht beispielhaft für Innovation mit ihrer metrischen Flanschkonfiguration und bietet:
Mühelose Installation: Das Flanschdesign gewährleistet eine sichere Montage und reduziert Ausrichtungsfehler.
Raumausnutzung: Die kompakte Struktur spart Gewicht und Platz im Vergleich zu herkömmlichen Gussbuchsen.
Axiale & radiale Stabilität: Handhabt multidirektionale Kräfte bei oszillierenden, rotierenden oder gleitenden Bewegungen.

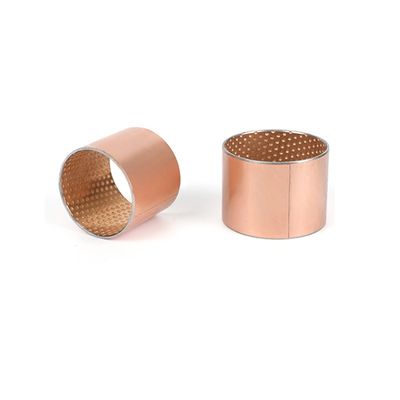

Die rautenförmigen Ölreservoirs und Perforationen der Buchsen fungieren als integrierte Schmiersysteme:
Verlängerte Wartungsintervalle: Speichert Öl zur allmählichen Freisetzung, ideal für wassergeschmierte oder unzugängliche Maschinen.
Kontaminationsbeständigkeit: Reduzierte Reibung minimiert den Verschleiß durch Staub, Schmutz oder Feuchtigkeit.
Vielseitige Kompatibilität: Funktioniert einwandfrei mit Fett-, Öl- oder wasserbasierten Schmierstoffen.
Von der Agroforstwirtschaft bis zur Schiffstechnik zeichnen sich diese Buchsen in kritischen Rollen aus:
Hydrauliksysteme: Zylinderführungsbuchsen, Kolbenstangen und hydraulische Zugmaschinen.
Landwirtschaft & Forstwirtschaft: Erntemaschinen, Traktoren und Holzspalter, die Schlamm und Vibrationen ausgesetzt sind.
Automobil & Maschinenbau: Getriebe, Fitnessgeräte und automatisierte Rotationsbauteile.
Schifffahrt & Offshore: Korrosionsbeständige Leistung in Salzwasserumgebungen.
Über die Standard-DIN/metrischen Größen hinaus (z. B. Bundbuchse) bieten Hersteller maßgeschneiderte Optionen:
Verbesserte Schmierung: Spiralnuten, Durchgangsbohrungen oder graphitinfundierte Varianten für extreme Temperaturen.
Abgedichtete Einheiten: Integrierte Abschirmungen für schmutzige oder nasse Umgebungen (z. B. Textil- oder Hafenmaschinen).
Material-Upgrades: Spezielle Bronzemischungen für Nischenanwendungen wie Tabak- oder Kautschukverarbeitung.
Die Beschaffung von vertrauenswürdigen Fabriken wie bronzegleitlager.com garantiert:
Kosteneffizienz: Wettbewerbsfähige Preise ohne Kompromisse bei der ISO-zertifizierten Qualität.
Schnelle Lieferung: Weltweiter Versand für Standard- und Sondergrößen (gerade oder geflanscht).
Technische Expertise: Jahrzehntelange Erfahrung in der Herstellung von Glycodur®-äquivalenten Lagern wie dem FB-090.
Die CuSn8 und CuSn6 Metrischen Flansch-Bronzebuchsen sind mehr als nur Komponenten – sie sind strategische Investitionen in die betriebliche Langlebigkeit. Ob bei der Optimierung von Hydraulikzylindern, landwirtschaftlichen Getrieben oder automatisierten Maschinen, ihr selbstschmierendes Design und ihre robuste Konstruktion gewährleisten minimale Ausfallzeiten und maximalen ROI.
Rüsten Sie Ihre Maschinen noch heute auf! Entdecken Sie die FB-090-Serie und kundenspezifische Lösungen unter bronzegleitlager.com – wo Präzision auf Erschwinglichkeit trifft.
Schlüsselwörter: CuSn8 Bronzebuchse, CuSn6 Selbstschmierende Buchse, Metrische Flanschbuchse, FB-090 Buchse, Diamant-Öltaschen, ISO 3547 DIN 1494, Hydraulikzylinderbuchse, Agroforstwirtschaftslager, Bundbuchse, China Bronzebuchsen-Lieferant, gewickelte Bronzebuchsen.
Di φD |
Do φD |
Dp |
L 0 -0.040 |
||||||||||
15 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | 90 | |||
25 | 28 | 35 | 25150 | 25200 | 25250 | ||||||||
30 | 34 | 45 | 30200 | 30250 | 30300 | ||||||||
35 | 39 | 50 | 35200 | 35250 | 35300 | 35350 | |||||||
40 | 44 | 55 | 40250 | 40300 | 40350 | 40400 | |||||||
45 | 50 | 60 | 45300 | 45350 | 45400 | 45500 | |||||||
50 | 55 | 65 | 50300 | 50350 | 50400 | 50500 | |||||||
55 | 60 | 70 | 55300 | 55350 | 55400 | 55500 | |||||||
60 | 65 | 75 | 60300 | 60350 | 60400 | 60500 | 60600 | ||||||
65 | 70 | 80 | 65300 | 65350 | 65400 | 65500 | 65600 | ||||||
70 | 75 | 85 | 70350 | 70400 | 70500 | 70600 | 70700 | ||||||
75 | 80 | 90 | 75350 | 75400 | 75500 | 75600 | 75700 | ||||||
80 | 85 | 100 | 80350 | 80400 | 80500 | 80600 | 80700 | 80800 | |||||
90 | 95 | 110 | 90500 | 90600 | 90700 | 90800 | 90900 | ||||||
100 | 105 | 120 | 100500 | 100600 | 100700 | 100800 | 100900 | ||||||
110 | 115 | 130 | 110500 | 110600 | 110700 | 110800 | 110900 | ||||||
120 | 125 | 140 | 120500 | 120600 | 120700 | 120800 | 120900 | ||||||
130 | 135 | 155 | 130600 | 130700 | 130800 | 130900 | |||||||
140 | 145 | 165 | 140600 | 140700 | 140800 | 140900 | |||||||
150 | 155 | 180 | 150600 | 150700 | 150800 | 150900 | |||||||
160 | 165 | 190 | 160600 | 160700 | 160800 | 160900 | |||||||
170 | 175 | 200 | 170600 | 170700 | 170800 | 170900 | |||||||
180 | 185 | 215 | 180600 | 180700 | 180800 | 180900 | |||||||
190 | 195 | 225 | 190600 | 190700 | 190800 | 190900 | |||||||
200 | 205 | 235 | 200600 | 200700 | 200800 | 200900 | |||||||
225 | 230 | 260 | 225600 | 225700 | 225800 | 225900 | |||||||
250 | 255 | 290 | 250600 | 250700 | 250800 | 250900 | |||||||
265 | 270 | 305 | 265600 | 265700 | 265800 | 265900 | |||||||
285 | 290 | 325 | 285600 | 285700 | 285800 | 285900 | |||||||
300 | 305 | 340 | 300600 | 300700 | 300800 | 300900 |
Bronze bearing bushings - maintenance-free
Gewickelte Lager - Gleitlager Flansch-Bronzebuchsenlager selbstschmierende Bronzelager
WB802, WB800, WB702, WB700, B90 und B92 sind in zwei Ausführungen erhältlich, mit oder ohne Flansch.
Bronze-Walzlager verwenden einen speziell formulierten Kupferlegierungsstreifen hoher Dichte als Basis, um die herkömmliche Gusskupferhülse zu ersetzen, wodurch das mechanische Volumen und die Kosten reduziert werden können.
Leistung | Daten | |
Maximale Belastung | Statische Belastung | 120N/mm² |
Dynamische Belastung | 40N/mm² | |
Liniengeschwindigkeit | 2,5 m/s | |
Maximaler PV-Wert | 2,8 N/mm²・m/s | |
Reibungskoeffizient | 0,08~0,25 | |
Betriebstemperatur | -100℃~+200℃ | |
Wärmeleitfähigkeit | 60W/m・K | |
Wärmeausdehnungskoeffizient | 15×-6/K |
Gewickelte CuSn8-Bronze-Walzlager verwenden einen speziell formulierten Kupferlegierungsstreifen hoher Dichte
als Basis, um die herkömmliche Gusskupferhülse zu ersetzen,
wodurch das mechanische Volumen und die Kosten reduziert werden können.
Standarddurchmesser Standard-Durchmesser |
Buchsen-Außendurchmesser Außendurchmesser |
Passendes Sitzloch Gehäusebohrung |
Buchsen-ID Innendurchmesser |
Passender Wellendurchmesser Passender Wellendurchmesser |
---|---|---|---|---|
10~18 | +0.065 +0.030 |
+0.018 0 |
+0.046 0 |
- 0.016 - 0.043 |
18~30 | +0.075 +0.035 |
+0.021 0 |
+0.052 0 |
- 0.020 - 0.020 |
30~50 | +0.085 +0.045 |
+0.025 0 |
+0.062 0 |
- 0.025 - 0.064 |
50~80 | +0.100 +0.055 |
+0.030 0 |
+0.074 0 |
- 0.030 - 0.076 |
80~120 | +0.120 +0.070 |
+0.035 0 |
+0.087 0 |
- 0.036 - 0.090 |
120~180 | +0.170 +0.100 |
+0.400 0 |
+0.100 0 |
- 0.043 - 0.106 |
180~250 | +0.210 +0.130 |
+0.046 0 |
+0.115 0 |
- 0.050 - 0.122 |
250~315 | +0.260 +0.170 |
+0.052 0 |
+0.130 0 |
- 0.056 - 0.137 |
