| Markenbezeichnung: | VIIPLUS |
| Modellnummer: | Graphitbronzelager |
| MOQ: | Verkäuflich |
| Preis: | verhandelbar |
| Zahlungsbedingungen: | T/T |
| Versorgungsfähigkeit: | Metallisch-OILES-Lager |

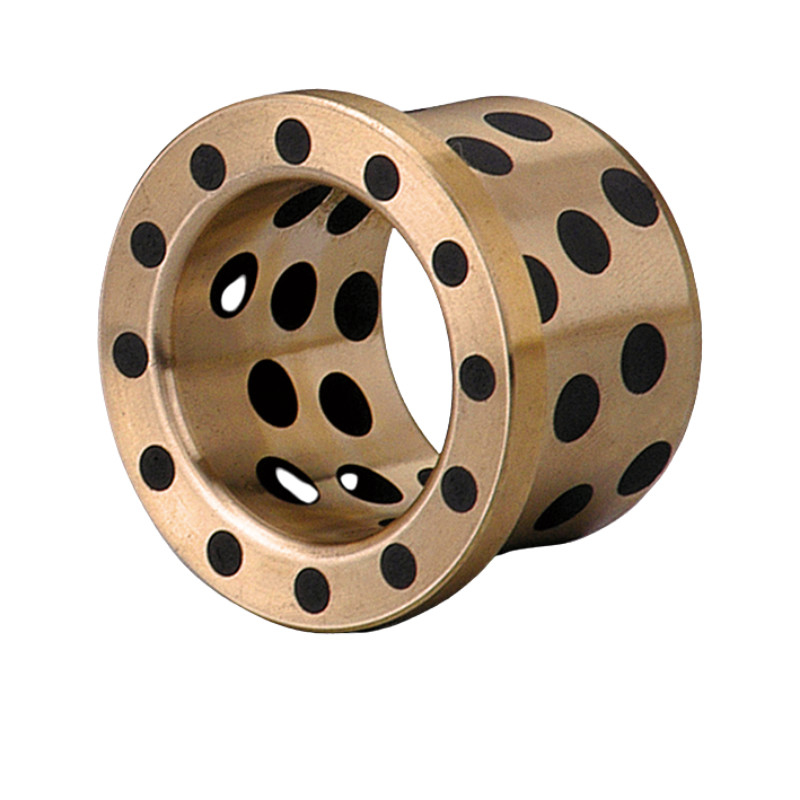

Der graphitversteckte, öllose Busch mit Flansche, gerader Art, ist ein einzigartiges und effizientes Bauteil, das für den Einsatz in verschiedenen mechanischen Systemen konzipiert wurde.Dieser Busch bietet außergewöhnliche Verschleißfestigkeit und Langlebigkeit..
Graphit, bekannt für seine natürlichen Schmiermittel, sorgt für einen reibungslosen Betrieb ohne Bedarf an äußerer Schmierung.Diese Eigenschaft vereinfacht nicht nur die Wartung, sondern verlängert auch die Lebensdauer des BuschesDie Ölfreie Konstruktion macht sie auch für den Einsatz in Umgebungen geeignet, in denen eine Kontamination mit Öl oder Schmiermitteln nicht akzeptabel ist.
Der gerade Typ des Busches ermöglicht eine einfache Installation und Integration in verschiedene Systeme.Sicherstellung einer sicheren Anpassung an die mechanische Anlage.
Die präzise Konstruktion dieses mit Graphit verstopften Busches sorgt für eine enge und sichere Passform, wodurch jede Möglichkeit von Vibrationen oder Bewegungen minimiert wird.Dies verbessert nicht nur die Leistung des Busches, sondern trägt auch zur allgemeinen Stabilität und Zuverlässigkeit des mechanischen Systems bei.
Wenn Sie ein bestehendes System aktualisieren oder ein neues entwerfen, ist der graphitversteckte, ölfreie Busch mit Flansche, gerader Art, eine gute Wahl für einen reibungslosen und effizienten Betrieb.Eine einzigartige Kombination aus Langlebigkeit, Verschleißbeständigkeit und ölfreies Design machen es zu einer kostengünstigen und zuverlässigen Lösung für verschiedene industrielle Anwendungen.
LG-2 mit GraphitverschlussBronzengut
Die Lager der Serie Oiles 500 sind aus hochwertigen Metallen auf der Basis von Kupferlegierungen mit massivem Schmierstoff.Diese Lager sind so konzipiert, daß sie den unterschiedlichsten Anwendungsbedürfnissen entsprechen, die die heutigen Geräte verlangen.. Präzise Toleranzen mit strategischer Steckplatzierung und Steckverbindungen sorgen für Leistungserbringung und schmierfreien Service.Metrische und auf Bestellung hergestellte Größen. 500-Serienlager bieten extreme Temperaturgrenzen und hohe Lastkapazität.
Graphitverschluss LG-2 Bronze Busch
Graphit-ölfreies Gehäuse/Lager Zollgröße 18" id x 26" od x 18" L
Graphit-Schmierung auf der ID-Fläche des Lagers ermöglicht eine lange Lagerlebensdauer sowohl bei hohen Betriebstemperaturen als auch bei Anwendungen ohne zusätzliches Schmieren.Graphit wird hergestellt, indem die.D. und dann Druck Graphit in die Hohlräume unter extrem hohem Druck.
Hersteller und Lieferanten vonGraphit gefüllte BronzeBüsche,Graphit gefüllt BronzenePlatten,Lager- Ich weiß.Lagern, Büsche,Waschmaschine,mit einer Breite von nicht mehr als 15 mm,
Wir verpflichten uns, unseren Kunden die besten qualitativ hochwertigen ölfreien Buschprodukte und Präzisionslager zu liefern.
Technische Dienstleistungen (Produktdesign und -entwicklung)
OILES # 500 SPF Ölfreier Flanschbusch mit Graphitsteckern
Material
mit einer Breite von nicht mehr als 20 mmCuZn25Al5Mn4Fe3+mit einer Breite von nicht mehr als 20 mm
Eigenschaften
Die Lager der Serie Oiles 500 sind aus hochwertigen Metallen auf der Basis von Kupferlegierungen mit massivem Schmierstoff.Diese Lager sind so konzipiert, daß sie den unterschiedlichsten Anwendungsbedürfnissen entsprechen, die die heutigen Geräte verlangen.. Präzise Toleranzen, die strategische Steckplätze und Steckverbindungen nutzen, sorgen für Leistungsbereitstellung und schmierfreien Service.Metrische und maßgeschneiderte Größen. 500-Lager bieten extreme Temperaturgrenzwerte und hohe Belastbarkeit.
Anwendungen
1) Schwere Zugmaschinen und landwirtschaftliche Geräte
2) Bergbau-Ausrüstung
3) Forsttechnische Ausrüstung
4) Unterstützung des Mischbehälters
5) Gießereien, Öfen und Stahlproduktionsgeräte
6) HVAC-Anwendungen
7) Schwere Rollen- und Radstützlager
8) Anwendungen für Furnierkart-Vinertrockner und möglicherweise andere Anwendungen...
Größe der Flanke:
Selbstschmierung, hochfeste Messing, CuZn25Al oder eq, Wartungsfreie Lager- und Führungsbusche, Bronze mit festem Schmiermittel
Artikel Nr. Gleichwertiger Code Innere Ö
dAußenseite
DLänge
LFlanke F t JFB0810 SOBF 8-12-10 8 12 10 20 2 JFB0812 SOBF 8-12-12 8 12 12 20 2 JFB0815 SOBF 8-12-15 8 12 15 20 2 JFB1010 SOBF 10-14-10 10 14 10 22 2 JFB1012 SOBF 10-14-12 10 14 12 22 2 JFB1015 SOBF 10-14-15 10 14 15 22 2 JFB1017 SOBF 10-14-17 10 14 17 22 2 JFB1020 SOBF 10-14-20 10 14 20 22 2 JFB1210 SOBF 12-18-10 12 18 10 25 3 JFB1212 Der Ausdruck "Sicherheit" ist in Anhang I der Verordnung (EG) Nr. 1372/2008 zu entnehmen. 12 18 12 25 3 JFB1215 Der Ausdruck "Sicherheit" ist in Anhang I der Verordnung (EG) Nr. 1333/2008 zu finden. 12 18 15 25 3 JFB1220 Die in Absatz 1 genannten Angaben sind zu beachten. 12 18 20 25 3 JFB1225 SOBF 12-18-25 12 18 25 25 3 JFB1230 SOBF 12-18-30 12 18 30 25 3 JFB1310 SOBF 13-19-10 13 19 10 26 3 JFB1312 Der Ausdruck "Sicherheit" ist in Anhang I der Verordnung (EG) Nr. 45/2001 zu entnehmen. 13 19 12 26 3 JFB1315 Die in Absatz 1 genannten Angaben sind zu beachten. 13 19 15 26 3 JFB1320 SOBF 13-19-20 13 19 20 26 3 JFB1325 SOBF 13-19-25 13 19 25 26 3 JFB1330 Die in Absatz 1 genannten Angaben sind zu beachten. 13 19 30 26 3 JFB1415 Die in Absatz 1 genannten Angaben sind zu beachten. 14 20 15 27 3 Eingebettete feste Schmierlager Metrische Flanschbusche Flankenbusch, selbst schmieren Artikel Nr. Gleichwertiger Code Innere Ö
dAußenseite
DLänge
LFlanke F t JFB1420 Die in Absatz 1 genannten Angaben sind zu beachten. 14 20 20 27 3 JFB1425 Die in Absatz 1 genannten Angaben sind zu beachten. 14 20 25 27 3 JFB1510 Der Ausdruck "SOBF 15-21-10" ist nicht zu verwenden. 15 21 10 28 3 JFB1512 Die in Absatz 1 genannten Angaben sind zu beachten. 15 21 12 28 3 JFB1515 Die in Absatz 1 genannten Angaben sind zu beachten. 15 21 15 28 3 JFB1520 Die in Absatz 1 genannten Angaben sind zu beachten. 15 21 20 28 3 JFB1525 Die in Absatz 1 genannten Angaben sind zu beachten. 15 21 25 28 3 JFB1530 Die in Absatz 1 genannten Angaben sind zu beachten. 15 21 30 28 3 JFB1612 Die in Absatz 1 genannten Angaben sind zu beachten. 16 22 12 29 3 JFB1615 Die in Absatz 1 genannten Angaben sind zu beachten. 16 22 15 29 3 JFB1618 Die in Absatz 1 genannten Angaben sind zu beachten. 16 22 18 29 3 JFB1620 Die in Absatz 1 genannten Angaben sind zu beachten. 16 22 20 29 3 JFB1623 Die in Absatz 1 genannten Angaben sind zu beachten. 16 22 23 29 3 JFB1625 Die in Absatz 1 genannten Angaben sind zu beachten. 16 22 25 29 3 JFB1630 Die in Absatz 1 genannten Angaben sind zu beachten. 16 22 30 29 3 JFB1635 Die in Absatz 1 genannte Regelung gilt nicht. 16 22 35 29 3 JFB1640 Die in Absatz 1 genannten Angaben sind zu beachten. 16 22 40 29 3 JFB1815 Der Ausdruck "Sicherheit" ist in Anhang I der Verordnung (EG) Nr. 1907/2006 zu entnehmen. 18 24 15 32 3 JFB1820 Der Ausdruck "SOBF" wird in Anhang I aufgeführt. 18 24 20 32 3 JFB1825 Die in Absatz 1 genannten Angaben sind zu beachten. 18 24 25 32 3 JFB1830 SOBF 18-24-30 18 24 30 32 3 JFB1835 Die in Absatz 1 genannten Angaben sind zu beachten. 18 24 35 32 3 JFB1840 SOBF 18-24-40 18 24 40 32 3 JFB2015 SOBF 20-30-15 20 30 15 40 5 JFB2020 SOBF 20-30-20 20 30 20 40 5 JFB2025 SOBF 20-30-25 20 30 25 40 5 JFB2030 SOBF 20-30-30 20 30 30 40 5 JFB2035 SOBF 20-30-35 20 30 35 40 5 JFB2040 SOBF 20-30-40 20 30 40 40 5 JFB2515 Der Ausdruck "Sicherheit" ist in Anhang I Buchstabe a der Verordnung (EG) Nr. 1907/2006 zu finden. 25 35 15 45 5 JFB2520 Die in Absatz 1 genannten Bedingungen gelten nicht. 25 35 20 45 5 JFB2525 SOBF 25-35-25 25 35 25 45 5 JFB2530 SOBF 25-35-30 25 35 30 45 5 JFB2535 SOBF 25-35-35 25 35 35 45 5 JFB2540 SOBF 25-35-40 25 35 40 45 5 JFB2550 SOBF 25-35-50 25 35 50 45 5 JFB3020 SOBF 30-40-20 30 40 20 50 5 JFB3025 SOBF 30-40-25 30 40 25 50 5 JFB3030 SOBF 30 bis 40 30 40 30 50 5 JFB3035 SOBF 30-40-35 30 40 35 50 5 JFB3040 SOBF 30 bis 40 30 40 40 50 5 JFB3050 SOBF 30 bis 50 30 40 50 50 5 JFB31.520 SOBF 31,5-40-20 31,5 40 20 50 5 JFB31.530 SOBF 31,5-40-30 31,5 40 30 50 5 JFB31.535 SOBF 31,5-40-35 31,5 40 35 50 5 JFB31.540 SOBF 31,5-40-40 31,5 40 40 50 5 Eingebettete feste Schmierlager Metrische Flanschbusche Flankenbusch, selbst schmieren Artikel Nr. Gleichwertiger Code Innere Ö
dAußenseite
DLänge
LFlanke F t JFB3520 Die in Absatz 1 genannten Bedingungen gelten nicht für die in Absatz 1 genannten Erzeugnisse. 35 45 20 60 5 JFB3525 SOBF 35-45-25 35 45 25 60 5 JFB3530 Die in Absatz 1 genannte Regelung gilt nicht. 35 45 30 60 5 JFB3535 Die in Absatz 1 genannten Angaben sind zu beachten. 35 45 35 60 5 JFB3540 Die in Absatz 1 genannten Angaben sind zu beachten. 35 45 40 60 5 JFB3550 SOBF 35-45-50 35 45 50 60 5 JFB4020 SOBF 40-50-20 40 50 20 65 5 JFB4025 SOBF 40-50-25 40 50 25 65 5 JFB4030 SOBF 40-50-30 40 50 30 65 5 JFB4035 SOBF 40-50-35 40 50 35 65 5 JFB4040 SOBF 40-50-40 40 50 40 65 5 JFB4050 SOBF 40-50-50 40 50 50 65 5 JFB4530 SOBF 45-55-30 45 55 30 70 5 JFB4535 Die in Absatz 1 genannten Angaben sind zu beachten. 45 55 35 70 5 JFB4540 SOBF 45-55-40 45 55 40 70 5 JFB4550 SOBF 45-55-50 45 55 50 70 5 JFB4560 SOBF 45-55-60 45 55 60 70 5 JFB5030 SOBF 50-60-30 50 60 30 75 5 JFB5035 SOBF 50-60-35 50 60 35 75 5 JFB5040 SOBF 50 - 60 - 40 50 60 40 75 5 JFB5050 SOBF 50-60-50 50 60 50 75 5 JFB5060 SOBF 50 - 60 - 60 50 60 60 75 5 JFB5540 SOBF 55-65-40 55 65 40 80 5 JFB5560 SOBF 55-65-60 55 65 60 80 5 JFB6040 SOBF 60 - 75 - 40 60 75 40 90 7,5 JFB6050 SOBF 60-75-50 60 75 50 90 7,5 JFB6080 SOBF 60 - 75 - 80 60 75 80 90 7,5 JFB6367,5 Die in Absatz 1 genannten Bedingungen gelten nicht für die Verwendung in Kraftfahrzeugen.5 63 75 67,5 85 7,5 JFB6560 Soforthilfe 65 80 60 95 7,5 JFB7050 SOBF 70-85-50 70 85 50 105 7,5 JFB7080 SOBF 70-85-80 70 85 80 105 7,5 JFB7560 SOBF 75-90-60 75 90 60 110 7,5 JFB8060 SOBF 80-100-60 80 100 60 120 10 JFB8080 SOBF 80-100-80 80 100 80 120 10 JFB80100 SOBF 80-100-100 80 100 100 120 10 JFB9060 SOBF 90-110-60 90 110 60 130 10 JFB9080 SOBF 90-110-80 90 110 80 130 10 JFB10080 SOBF 100-120-80 100 120 80 150 10 JFB100100 SOBF 100-120-100 100 120 100 150 10 JFB12080 SOBF 120 bis 140 bis 80 120 140 80 170 10 JFB120100 SOBF 120 bis 140 bis 100 120 140 100 170 10 JFB13080 Die in Absatz 1 genannte Regelung gilt nicht. 130 150 80 180 10 JFB130100 SOBF 130 bis 150 bis 100 130 150 100 180 10 JFB14080 Die in Absatz 1 genannte Regelung gilt nicht. 140 160 80 190 10 JFB140100 SOBF 140-160-100 140 160 100 190 10 JFB150100 SOBF 150 bis 170 bis 100 150 170 100 200 10 JFB150120 SOBF 150 bis 170 bis 120 150 170 120 200 10 JFB160100 SOBF 160 bis 180 bis 100 160 180 100 210 10 JFB160120 SOBF 160 bis 180 bis 120 160 180 120 210 10 Größe8 ID x 12 OD x 12 LANG40 ID x 50 OD x 30 LANG40 ID x 50 OD x 40 T/L x 65 F/D x 5 F/T 100012.2 ID x 40 OD x 3 Dicke (mit Befestigungslöchern)Material :- KuZn25Al5 + Graphit
Spezifikationen:
***Modell: JFB5540 Ölfreier Lagerbusch
*** Größe: 55x65x40 mm
*** Flanke OD (F): 80 mm
*** Flankendicke: 5 mm
Wenn Sie eine andere Größe benötigen, die nicht in unserem Geschäft aufgeführt ist, lassen Sie es uns bitte wissen, wir können nach der Größe nach Ihrer Anforderung produzieren, je mehr Menge, desto günstiger.
Ausgangsmaterial: CuZn24AL6Mn4
Grundhärte: HB230 ((hb270)
Reibungskoeffizient: <0.16
Temperaturgrenze: 300°C
Dynamische Lastgrenze: 100 N/mm2
Lastgrenze: unter lm/min 25N/mm2
Schiebegeschwindigkeitsbegrenzung: trocken 0,4 m/s, Öl 5 m/s
PV-Grenzwert: 3,8N/mm *m/sStruktur
Festes Schmiermittel eingebettetmit Metall wie Bronze, eingebettetem Graphit und MoS2 als Schmiermittel. Specific technology is adopted to firmly integrate lubricate itself and meanwhile leave evenly distributedspace within it so that the lubricant as a whole can absorb lubricating oil or grease over 20 percent ofits total volume.
Eigenschaft und Anwendung
Arbeiten ohne Öl oder bei unzureichendem Öl, Triebwärme treibt Öl und Schmiermittel von der Innenseite auf die Oberfläche, um den Reibungskoeffizienten zu reduzieren und die Verschleiß-Reibungsfähigkeit zu verbessern,für die Verwendung in aufeinanderfolgenden Gießmaschinen, Stahlwalzen in der Metallographie, Mineralmaschinen, Schiffe, Turbogeneratoren, Hydraulik
Turbinen und Spritzgießmaschinen für Kunststoffe.
Größenliste der Flanschbusche (SPF)
Feste Schmiermittel-Gleichlager bestehen aus verschleißbeständigen Kupferlegierungen mit Einlagen aus festen Schmiermitteln.
Öle 500SP1-SL1
Hochfeste Messinglager mit eingebettetem festen Schmiermittel
Metalllager mit weit verbreitetem Einsatz
Die Oiles 500SP1-Serie sind selbstschmierende Lager, die aus hochfesten Messinglegierungen bestehen, die mit fortschrittlicher Gießtechnologie und eingebetteten festen Schmierstoffen hergestellt wurden.Sie können mit verschiedenen Arten von festen Schmierstoffen gemäß den Verwendungsbedingungen kombiniert werden..
Leistungsumfang Schmierbedingungen Trocken Periodische Schmierung Betriebstemperaturbereich
(°C)-40 ¢ + 300 -40 ¢ + 150 maximal zulässiger Kontaktdruck: P
(N/mm2)29 29 zulässige Höchstgeschwindigkeit: V
(m/s)0.50 1.00 Zulässiger PV-Wert
(N/mm2・m/s)1.65 3.25
Das verwendete feste Schmiermittel auf Basis von Graphit und Zusatzstoffen eignet sich hervorragend für den allgemeinen Gebrauch und für normale Atmosphären.
Für Anwendungen, bei denen die Lager Wasser oder Meerwasser ausgesetzt sind, gibt es ein spezielles festes Schmiermittel auf Basis von MoS2 und anderen Zusatzstoffen.
| Abkürzung | |||||
| Ausgangsmaterial | Spezielle Messing | Rotguß (Rg7) | Aluminiumbronze (CuAl10Ni) | Bronze (Gbz 12) | |
| CuZn25Al5Mn4Fe3 | Die Ausgabe ist für die folgenden Zwecke bestimmt: | CuAl10Ni5Fe5 | CZn12 | ||
| zulässig Lagerlast |
N/mm2 | 100 | 60 | 50 | 70 |
| Maximal. Gleitgeschwindigkeit |
m/s | 0,25 | 0,17 | 0,33 | 0,17 |
| max. pv | N/mm2*m/s | 3,3 | 1,0 | 1,0 | 1,3 |
| Dichte | G/cm3 | 8.0 | 8.8 | 7.8 | 8.8 |
| Härte | HB | >210 | > 70 | > 150 | > 80 |
| Zugfestigkeit | N/mm2 | > 750 | > 200 | > 500 | > 360 |
| Streckengrenze | N/mm2 | > 450 | > 90 | >260 | > 150 |
| Stamm | % | >12 | >15 | > 10 | > 8 |
Koeffizient der thermischen Ausdehnung |
θ | 19 * 10 -6 K -1 | 18 * 10 -6 K -1 | 16 * 10 -6 K -1 | 18 * 10 -6 K -1 |
| Temperaturbereich | °C | -40 bis +300 | -40 bis +400 | -40 bis +400 | -40 bis +400 |
| Reibungskoeffizient | μ | 0,03-0,20 | 0,03-0,20 | 0,03-0,20 | 0,03-0,20 |
Alle Arten von Schiebeelementen können auf Wunsch geliefert oder hergestellt werden.
Bitte kontaktieren Sie uns für weitere Informationen.
