| Markenbezeichnung: | viiplus |
| Modellnummer: | Selbstschmierendes Lager |
| MOQ: | Verkäuflich |
| Preis: | According to product specifications |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsfähigkeit: | Produktionskapazität kann in den großen Mengen geliefert werden |

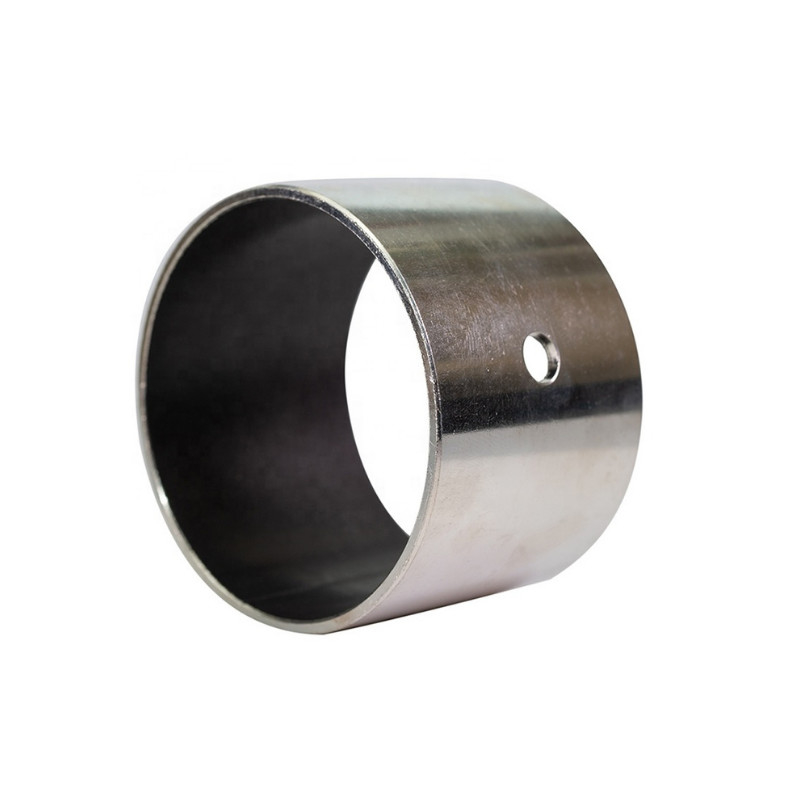

Gerade MDZB Ölfreie Gehäuse mit mehrschichtiger Zinnbeschichtung sind für leistungsstarke, schmierfreie Anwendungen konzipiert.Diese Buschen sind mit einer einzigartigen mehrschichtigen Zinnbeschichtung versehen, die Verschleißbeständigkeit und Langlebigkeit erhöht, die einen zuverlässigen Betrieb über längere Zeit gewährleistet.
Die Geraden der Buschen ermöglichen eine einfache Montage und Integration in verschiedene mechanische Systeme.Verringerung der Wartungs- und Betriebskosten.
Die mehrschichtige Zinnbeschichtung verbessert nicht nur die Verschleißfestigkeit, sondern bietet auch Korrosionsschutz und erhöht die Lebensdauer der Buschen in schwierigen Umgebungen.Diese Beschichtung trägt auch zum reibungslosen Funktionieren der Buschen bei, wodurch Reibung und Wärmeerzeugung minimiert werden.
Bei Einsatz in Motoren, Pumpen oder anderen rotierenden Maschinen bieten gerade MDZB Ölfreie Schläuche mit mehrschichtiger Zinnbeschichtung eine robuste und zuverlässige Lösung für schmierfreie Anwendungen.Ihre hohe Leistungsfähigkeit und Langlebigkeit machen sie zu einer ausgezeichneten Wahl für industrielle Anwendungen, bei denen Zuverlässigkeit und Langlebigkeit von größter Bedeutung sind.
| Typ | Gerade. | Ausrüstungsmaterial | Sinterte Bronze mit | Höchstzulässiger PV-Wertbereich ((N/mm2•m/s) | 2.150.0 |
|---|---|---|---|---|---|
| Höchstzulässiger PV-Wert ((N/mm2•m/s) | 3.6 | Höchstzulässige Last ((N/mm2) | 49 | Höchstzulässige Geschwindigkeit ((m/s) | 0.65 |
| Einbaugehälter | H7 |
Es hat eine dünne Wand und ist kompakt.
・Materialien
[ M ] Material: Füllstoff mit -Schicht
Sinterte Bronzenschicht
Stahlunterstützte Metallschicht (Low Carbon Steel: Zinnplattierung)
Zulässige Temperatur: -195 ~ 280°C
| Teilnummer | Teilnummer |
| MDZB6-10 | MDZB18-30 |
| MDZB6-12 | MDZB20-10 |
| MDZB8-5 | MDZB20-12 |
| MDZB8-6 | MDZB20-15 |
| MDZB8-8 | MDZB20-20 |
| MDZB8-10 | MDZB20-25 |
| MDZB8-12 | MDZB20-30 |
| MDZB8-15 | MDZB22-10 |
| MDZB10-6 | MDZB22-12 |
| MDZB10-8 | MDZB22-15 |
| MDZB10-10 | MDZB22-20 |
| MDZB10-12 | MDZB22-25 |
| MDZB10-15 | MDZB22-30 |
| MDZB10-20 | MDZB25-10 |
| MDZB12-6 | MDZB25-12 |
| MDZB12-8 | MDZB25-15 |
| MDZB12-10 | MDZB25-20 |
| MDZB12-12 | MDZB25-25 |
| MDZB12-15 | MDZB25-30 |
| MDZB12-20 | MDZB25-35 |
| MDZB13-8 | MDZB30-12 |
| MDZB13-10 | MDZB30-15 |
| MDZB13-12 | MDZB30-20 |
| MDZB13-15 | MDZB30-25 |
| MDZB13-20 | MDZB30-30 |
| MDZB15-8 | MDZB30-35 |
| MDZB15-10 | MDZB30-40 |
| MDZB15-12 | MDZB30-50 |
| MDZB15-15 | MDZB35-20 |
| MDZB15-20 | MDZB35-25 |
| MDZB15-25 | MDZB35-30 |
| MDZB16-10 | MDZB35-35 |
| MDZB16-12 | MDZB35-40 |
| MDZB16-15 | MDZB35-50 |
| MDZB16-20 | MDZB40-12 |
| MDZB16-25 | MDZB40-15 |
| MDZB18-10 | MDZB40-20 |
| MDZB18-12 | MDZB40-25 |
| MDZB18-15 | MDZB40-30 |
| MDZB18-20 | MDZB40-35 |
| MDZB18-25 | MDZB40-40 |
| MDZB40-50 | |
| MDZB50-20 | |
| MDZB50-25 | |
| MDZB50-30 | |
| MDZB50-35 | |
| MDZB50-40 | |
| MDZB50-50 | |
| MDZB50-60 |
Sie kombinieren die einzigartige VielseitigkeitSie können sich mit uns in Verbindung setzen, um Zeit und Geld bei Forschung, Design und Produktionskosten zu sparen, kostenlose Design-Unterstützung, qualitativ hochwertige Schläuche und Lager.Selbstschmierte Lagerlösungen nach Maß.
Bei der Auswahl der Belagungen wird die Drehgeschwindigkeit und die Belastung berücksichtigt.Die meisten Schläuche benötigen keine zusätzliche Schmierung, um zu arbeiten.
Selbstschmierbare -Bronz-Verbundschläuche bestehen aus einer -Schicht, die auf einem braunen Streifen gesintert ist.hohe TemperaturAnwendungen, die ohne Öl hergestellt werden können und lange Betriebszeiten erfordern.
Diese Art von selbstschmierendem Lager wird in der radialen oder axalen Richtung, insbesondere in der Stahl- und Zementindustrie, verwendet.Selbstschmierende -Bronz-Verbundschläuche können in Platten als Brückenstützen verwendet werden, da die dicke Gleitschicht auf der Innenfläche Belastungen von bis zu 140 N/mm2 aushalten kann.
1. /Pb 0,01 ~ 0,03mm Mischung, bietet eine hervorragende anfängliche Übertragungsfolie, die effektiv die Kontaktfläche der Steckdose bedeckt und einen festen Schmierstofffilm des Oxidtyps bildet.
2. gesintertes Bronzepulver 0,200,35 mm, bietet maximale Wärmeleitfähigkeit abseits der Buschfläche, dient auch als Reservoir für das BleiGemisch.
3Bronze-Klammer, außergewöhnlich hohe Belastbarkeit, hervorragende Wärmeabgabe, sehr gute Korrosionsbeständigkeit.
| Unterstützungsmetrail | mit einer Breite von mehr als 20 mm, |
| Zwischenschicht | Sinterbraun 0,2-0,3 mm |
| Gleitende Schicht | 0,01-0,03 mm |
| Resilienz | 140 N/mm2 |
| Temperaturbereich | -195°C + 300°C |
| Geschwindigkeitsbegrenzung | 5 m/s |
| Reibungskoeffizient | 0.03 zu 0.18 |
| Grenzwert (trocken) | 4.3 N/mm2 × m/s |
| Grenzwert (Öl) | 50 N/mm2 × m/s |
Komposit-Glanzlager Komposit-Glanzlager des Trockentypes werden hauptsächlich in Lagerbaugruppen verwendet, bei denen schwere Lasten getragen werden müssen und bei denen Rotations- oder Oszillationsbewegungen relativ langsam sind.
Selbstschmierbare Lagerformen in Standardmaßen erhältlich
Selbstschmierbare Lagerformen auf Bestellung: Standardformen in besonderen Abmessungen, Schubspalter, Schubspalter mit Flansche, Halblager, durch Stanz oder Tiefenziehung erhaltenen Sonderformen,angepasste Lagerentwürfe.
| Betriebsergebnisse | |
| Trocken | Sehr gut. |
| Ölgeschmiert | Das ist gut. |
| Fettgeschmiert | Das ist fair. |
| Wassergeschmiert | Das ist gut. |
| Prozessflüssigkeit geschmiert | Das ist fair. |
| Allgemeine | Einheit | Wert | |
| Höchstlast, p | Statik | N/mm2 | 140 |
| Dynamisch | N/mm2 | 140 | |
| Betriebstemperatur | Min. | °C | - 200 Dollar. |
| Maximal | °C | 280 | |
| Koeffizient der linearen thermischen Ausdehnung | Parallel zur Oberfläche | 10-6/K | 18 |
| Normal bis zur Oberfläche | |||
| 10-6/K | 36 |
| DROHEN | ||
| Höchstgeschwindigkeit des Schiebes, U | m/s | 2.5 |
| Maximaler pU-Faktor | N/mm2 x m/s | 1.8 |
| Reibungskoeffizient | 00,02 - 0,25 * |
| Öl geschmiert | ||
| Höchstgeschwindigkeit des Schiebes, U | m/s | 5 |
| Maximaler pU-Faktor | N/mm2 x m/s | 5 |
| Reibungskoeffizient | 0.02 zu 0.12 |
| Empfehlungen | |||
| Oberflächenrauheit der Welle, Ra | Trocken | μm | 0.3 zu 0.5 |
| Schmieren | μm | ≤ 0,05 - 0,4 * | |
| Oberflächenhärte der Welle | Nicht gehärtet, akzeptabel, verbesserte Lagerlebensdauer > 200 HB | ||
* je nach Betriebsbedingungen
Diese Art des Lagers wird besonders in der Stahl- und Zementindustrie radial oder axial verwendet.
Industrie: Luft- und Raumfahrt, landwirtschaftliche Ausrüstung, Baumaschinen, Materialbearbeitungsmaschinen, Formmaschinen - Metall, Kunststoff und Kautschuk; Bürogeräte, medizinische und wissenschaftliche Ausrüstung,Verpackungsanlagen, pneumatische und hydraulische Geräte, Zylinder, Pumpen und Motoren, Eisenbahnen und Straßenbahnen, Textilmaschinen, Ventile usw.
Andere: Schiffs- und Offshore-Ausrüstung, sonstige Anwendungen im Wasser oder im Außenbereich
Es kann die anspruchsvollen Kriterien einer langen Lebensdauer und einer störungsfreien Leistung mit oder ohne Schmiermittel erfüllen, insbesondere bei hohen Anforderungen an die chemische Beständigkeit.
Die Bronze Backed -Büschel werden in der Stahlmetallurgie in Anwendungen wie Rollen-Rohr-Büscheln von späteren Gießmaschinen, Beton-Injektionspumpen und Schraubförderern für Beton weit verbreitet.Sie können auch aus Stahlgehäusen bestehen oder in Flanschbuschen umgewandelt werden, die sich sowohl in radialer als auch in axialer Richtung bewegen können.
Die Bronze-Backed--Büschel eignen sich besonders für hochtemperaturbedingte Umgebungen, in denen kein Öl effizient ist und die Maschine unter aufeinanderfolgenden langfristigen Bedingungen betrieben werden muss.
