| Markenbezeichnung: | https://www.viiplus.com/ |
| Modellnummer: | Führer-Büsche und Druckscheiben |
| MOQ: | 500pcs |
| Preis: | factory price |
| Zahlungsbedingungen: | T/T |
| Versorgungsfähigkeit: | Kleines MOQ |
Verbesserung der Leistung durch SchwinglagerSphärische EbeneSOBS

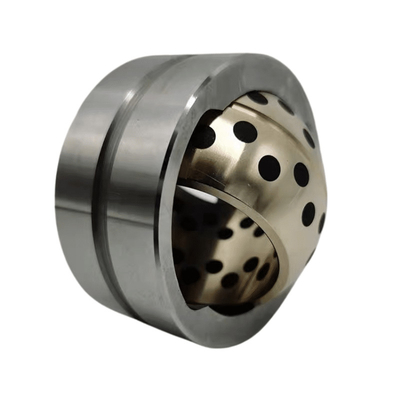

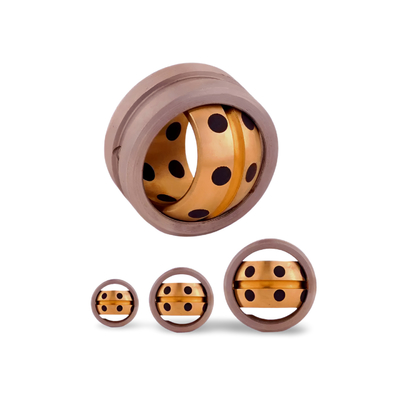

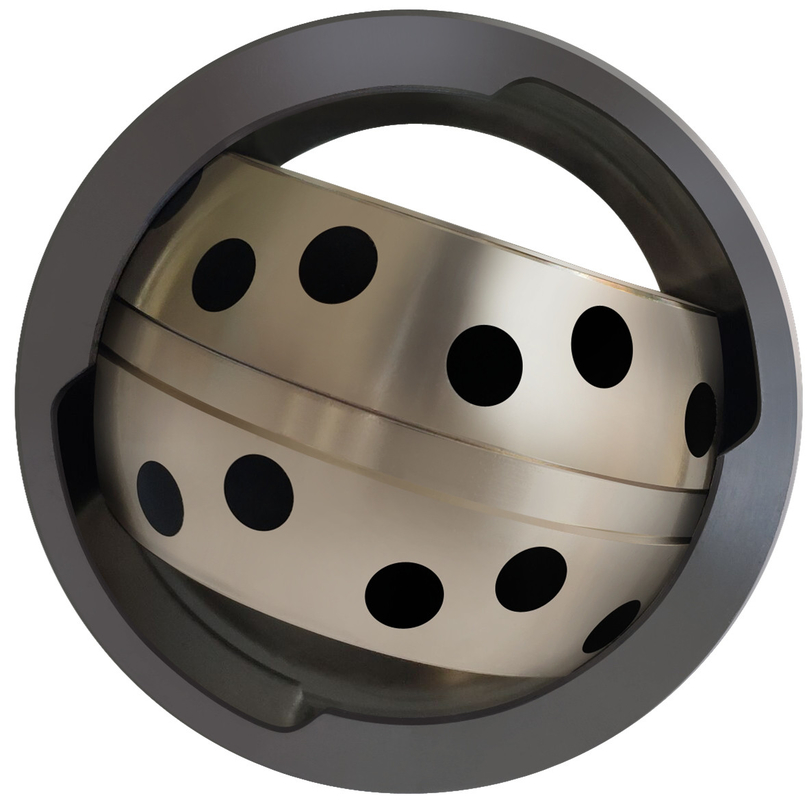

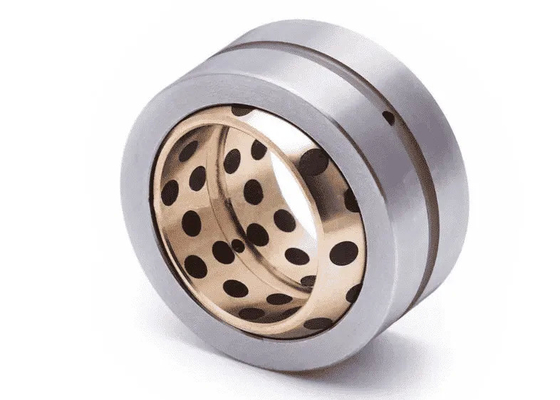

"High-Performance Plugged Graphite Oscillating Spherical Plain Bearing SOBS" ist ein technischer Begriff, der sich auf eine bestimmte Art von Lager bezieht.
Hochleistungs-: Dies zeigt an, dass das Lager so ausgelegt ist, dass es mit außergewöhnlicher Haltbarkeit, Präzision und/oder Tragfähigkeit arbeitet.
Verstricktes Graphit: Graphit ist ein Material, das aufgrund seiner selbstschmierenden Eigenschaften und seiner Verschleißfestigkeit häufig in Lagern verwendet wird."Plugged" bezieht sich wahrscheinlich auf einen spezifischen Herstellungsprozess oder eine spezifische Struktur, bei der Graphit auf eine bestimmte Weise eingefügt oder aufgetragen wird, um die Leistung des Lagers zu verbessern..
Schwingend: Dies bezieht sich auf das Bewegungsmuster des Lagers. Oscillierende Lager sind so konzipiert, dass sie eine Winkelbewegung oder eine Oszillierbewegung bewältigen, die oft in Drehpunkten oder rotierenden Gelenken zu beobachten ist.
Sphärische Ebene: Ein kugelförmiges Lager ist eine Art Lager, das sowohl Dreh- als auch Neigungsbewegungen ermöglicht.
SOBS: Dies scheint eine Abkürzung oder eine spezifische Bezeichnung für diese Art von Lager zu sein, es kann sich um einen Handelsnamen, eine Modellnummer oder eine in der Industrie verwendete Standardabkürzung handeln.
Zusammenfassend ist ein High-Performance Plugged Graphite Oscillating Spherical Plain Bearing SOBS ein Lager, das für Hochleistungsanwendungen entwickelt wurde,mit einer Breite von mehr als 20 mm,, schwingende Bewegungen handhabt, eine mehrrichtungsfähige Flexibilität ermöglicht und eine spezifische Bezeichnung oder einen Handelsnamen von SOBS haben kann.
Im Maschinenbau spielen Schwinglager eine unverzichtbare Rolle bei der Gewährleistung eines reibungslosen Betriebs und einer optimalen Leistung in einer Vielzahl von Anwendungen. Dabei zeichnen sich sphärische Flachlager durch ihre Vielseitigkeit und Effizienz bei der Bewältigung von Dreh- und Schwingungsbewegungen in Maschinen aus.Das Lager hat eine kugelförmige Ebene Design in seinem Kern, die es ermöglicht, Dreh- und Neigungsbewegungen mit minimalem Reibungs- und Verschleißprozess zu bewältigen.Diese Graphitstecker dienen als feste Schmierstoffe, die dem Lager selbstschmierende Eigenschaften verleihen.
Sphärische Ebenelager sind durch ihre sphärischen inneren und äußeren Ringe gekennzeichnet, die eine gleitende Kontaktfläche aufweisen.und unterschiedliche WinkelbewegungenDiese Lager sind üblicherweise mit inneren und äußeren Ringen aus hochwertigem Lagerstahl gefertigt.die Gleitkontaktfläche kann aus verschiedenen Materialien bestehen, z. B. aus Stahl auf Stahl, Stahl auf Bronze oder Stahl auf Verbundwerkstoff.
Die Vielseitigkeit und Robustheit von kugelförmigen, flachen Lagerstücken machen sie für eine Vielzahl von Branchen und Anwendungen unverzichtbar.Von schweren Maschinen und Baumaschinen bis hin zu Luft- und Raumfahrtsystemen und Automobilsystemen, werden diese Lager in verschiedenen Umgebungen eingesetzt, in denen zuverlässige Leistung und Haltbarkeit von größter Bedeutung sind.
Im Luft- und Raumfahrtbereich spielen kugelfreie Lager eine entscheidende Rolle in Flugzeuglandungssystemen, Steueroberflächen und Motorkomponenten.Ihre Fähigkeit, hohen Belastungen und schwierigen Betriebsbedingungen standzuhalten, macht sie ideal für einen sicheren und effizienten Flugbetrieb.
In der Automobilindustrie werden kugelförmige Ebenelager häufig in Lenksystemen, Aufhängungskomponenten und Antriebsstrangbaugruppen eingesetzt.Ihre Fähigkeit, Fehlausrichtung zu akzeptieren und Stoß und Vibrationen zu absorbieren, verbessert die Fahrzeugleistung, Komfort und Sicherheit.
In industriellen Maschinenanwendungen finden sphärische Flachlager in Fördersystemen, hydraulischen Zylindern und Gelenkverbindungen weit verbreitete Verwendung.Ihre robuste Konstruktion und ihre hohe Tragfähigkeit tragen zum reibungslosen und zuverlässigen Betrieb verschiedener Fertigungsprozesse bei.
| Eigenschaften: | SOBS |
|
Ausgangsmaterial:
|
Spezielle Messing (SO#50SP2)
|
| Zusammensetzung: | CuZn25A16Fe3Mn3 Basis |
|
Selbstschmiermittel:
|
- Ja, das ist es.
|
| Schmiermittel: | Graphit |
|
Oberflächendruck P:
|
100 N/mm2
|
| Gleitgeschwindigkeit v: | 30 m/min |
|
P*v-Wert:
|
200 N/mm2 x m/min
|
| Betriebstemperatur: | -50 °C / +200 °C (max. 300 °C) |
|
Reibungskoeffizient:
|
0,07
|
Im Vergleich zu anderen Lagerarten bieten kugelförmige Ebenelager mehrere Vorteile, die zu ihrer breiten Verbreitung und Popularität in verschiedenen Branchen beitragen.
Kugelflächenlager sind so konzipiert, dass sie schweren radialen und axialen Belastungen standhalten, was sie für Anwendungen geeignet macht, bei denen eine hohe Tragfähigkeit unerlässlich ist.Ihre robuste Konstruktion und effiziente Lastverteilung sorgen für eine zuverlässige Leistung unter anspruchsvollen Bedingungen.
Selbstschmierende Eigenschaften
Viele Kugellager sind mit selbstschmierenden Eigenschaften wie Auskleidungen oder mit Fett gefüllten Hohlräumen ausgestattet, wodurch eine externe Schmierung nicht erforderlich ist.Dies reduziert die Wartungsbedürfnisse und verlängert die Lebensdauer der Lager, was zu Kosteneinsparungen und Betriebseffizienz führt.
Anpassung der Fehlausrichtung
Im Gegensatz zu herkömmlichen Lagern, die für eine optimale Leistung eine präzise Ausrichtung erfordern, können kugelförmige Ebenelager eine Fehlausrichtung der Welle und eine Winkelbewegung aufnehmen.Diese Flexibilität verringert die Belastung der Bauteile und verlängert die Lebensdauer der Maschinen, insbesondere in dynamischen Betriebsumgebungen.
Wichtige Überlegungen bei der Auswahl und Installation
Obwohl kugelförmige Lager zahlreiche Vorteile bieten, sind die richtige Auswahl und Installation von entscheidender Bedeutung, um eine optimale Leistung und Langlebigkeit zu gewährleisten.
Anforderungen an die Last
Vor der Auswahl eines kugelförmigen Flachlagers ist es wichtig, die erwarteten Belastungsbedingungen zu bewerten, einschließlich der radalen und axalen Belastungen sowie der dynamischen und statischen Kräfte.Die Auswahl eines Lagers mit der entsprechenden Tragfähigkeit sorgt für einen zuverlässigen Betrieb und verhindert vorzeitige Ausfälle.
Umweltbedingungen
Bei der Auswahl von kugelförmigen Längslagern ist die Betriebsumgebung zu berücksichtigen, wobei Faktoren wie Temperaturextreme, Feuchtigkeit, Verunreinigung,und Exposition gegenüber Chemikalien oder ätzenden StoffenDie Auswahl von Lagerstücken mit geeigneter Dichtung und Oberflächenbehandlung hilft, die Auswirkungen ungünstiger Bedingungen zu mildern und die Lebensdauer zu verlängern.
Sphärische Gleitlager sind neben anderen oszillierenden Lagern wesentliche Elemente in verschiedenen mechanischen Systemen, die eine unvergleichliche Vielseitigkeit, Zuverlässigkeit und Leistung bieten.Automobilfahrzeug, industriellen Maschinen und mehr, sind diese Lager für einen reibungslosen Betrieb und eine optimale Funktionalität von entscheidender Bedeutung.Ingenieure und Techniker können die Leistung und Effizienz ihrer Systeme optimieren, indem sie die Konstruktionsprinzipien verstehen, Anwendungen, Vorteile und wichtige Faktoren im Zusammenhang mit kugelförmigen Flachlagern.- Ich weiß.
Wenn Sie mehr Informationen lesen möchten,Willkommen zur Bestellung:VIIPLUS
Wir geben die Modellnummer an: Standard Nr. JDBS-015,JDBS-020,JDBS-025,JDBS-030,JDBS-035,JDBS-040,JDBS-045,JDBS-050,JDBS-060,JDBS-070,JDBS-080,JDBS-090,JDBS-100,JDBS-110,JDBS-120,JDBS-130,JDBS-140,JDBS-150JDBS-160, JDBS-180, JDBS-200, JDBS-220, JDBS-240, JDBS-260, JDBS-280, JDBS-300
| Artikelbezeichnung | Innerer Durchmesser d | Außendurchmesser D | Breite W | Winkel a | S-øD1 | L1 | L2 | Erlaubte Radiallast Rd (kN) | Erlaubte Achsbelastung Td (kN) | Rd x V zulässig (kN x m/min) | Typ | CAD-Download | Ermittlung |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SOBS 015 | 15 | 26 | 12 | 8° | 22 | 9 | 4 | 6,5 | 0,5 | 6,5 | Eine | ||
| SOBS 020 | 20 | 32 | 16 | 4° | 28 | 14 | 4 | 12,6 | 1,4 | 12,6 | Eine | ||
| SOBS 025 | 25 | 42 | 21 | 5° | 36 | 18 | 4 | 21,8 | 2,5 | 21,8 | Eine | ||
| SOBS 030 | 30 | 50 | 27 | 6° | 44 | 23 | 4 | 32 | 3,5 | 32 | Eine | ||
| SOBS 035 | 35 | 55 | 30 | 5° | 49 | 26 | 4 | 43,7 | 4,8 | 43,7 | Eine | ||
| SOBS 040 | 40 | 62 | 33 | 6° | 55 | 28 | 4 | 54,7 | 5,7 | 54,7 | Eine | ||
| SOBS 045 | 45 | 72 | 36 | 5° | 62 | 31 | 4 | 69,7 | 7,2 | 69,7 | Eine | ||
| SOBS 050 | 50 | 80 | 42 | 5° | 70 | 36 | 4 | 92,4 | 10 | 92,4 | Eine | ||
| SOBS 055 | 55 | 90 | 47 | 5° | 80 | 40 | 4 | 117 | 13 | 117 | Eine | ||
| SOBS 060 | 60 | 100 | 53 | 6° | 90 | 45 | 4 | 143 | 16 | 143 | Eine | ||
| SOBS 065 | 65 | 105 | 55 | 5° | 94 | 47 | 4 | 162 | 18 | 162 | Eine | ||
| SOBS 070 | 70 | 110 | 58 | 5° | 99 | 50 | 4 | 181 | 20 | 181 | Eine | ||
| SOBS 075 | 75 | 120 | 64 | 5° | 105 | 55 | 4 | 217 | 25 | 217 | Eine | ||
| SOBS 080 | 80 | 130 | 70 | 6° | 115 | 60 | 4 | 254 | 30 | 254 | Eine | ||
| SOBS 085 | 85 | 135 | 74 | 6° | 120 | 63 | 4 | 283 | 33 | 283 | Eine | ||
| SOBS 090 | 90 | 140 | 76 | 6° | 125 | 65 | 4 | 313 | 36 | 313 | Eine | ||
| SOBS 095 | 95 | 150 | 82 | 6° | 135 | 70 | 4 | 428 | 50 | 428 | Eine | ||
| SOBS 100 | 100 | 160 | 88 | 6° | 145 | 75 | 6 | 544 | 64 | 544 | B | ||
| SOBS 110 | 110 | 170 | 93 | 5° | 155 | 80 | 6 | 642 | 73 | 642 | B | ||
| SOBS 115 | 115 | 180 | 98 | 5° | 165 | 85 | 6 | 719 | 83 | 719 | B | ||
| SOBS 120 | 120 | 190 | 105 | 6° | 170 | 90 | 6 | 797 | 94 | 797 | B | ||
| SOBS 130 | 130 | 200 | 110 | 5° | 180 | 95 | 6 | 880 | 105 | 880 | B | ||
| SOBS 140 | 140 | 210 | 90 | 7° | 180 | 70 | 6 | 668 | 56 | 668 | B | ||
| SOBS 150 | 150 | 220 | 120 | 5° | 200 | 105 | 6 | 1135 | 129 | 1135 | B | ||
| SOBS 160 | 160 | 230 | 105 | 8° | 200 | 80 | 6 | 891 | 73 | 891 | B | ||
| SOBS 180 | 180 | 260 | 105 | 6° | 225 | 80 | 6 | 1002 | 74 | 1002 | B | ||
| SOBS 200 | 200 | 290 | 130 | 7° | 250 | 100 | 6 | 1434 | 117 | 1434 | B | ||
| SOBS 220 | 220 | 320 | 135 | 8° | 275 | 100 | 9 | 1577 | 118 | 1577 | B | ||
| SOBS 240 | 240 | 340 | 140 | 8° | 300 | 100 | 9 | 1720 | 118 | 1720 | B |
