Markenbezeichnung: | VIIPLUS |
Modellnummer: | Ölfreie Platten, |
MOQ: | Verkäuflich |
Preis: | verhandelbar |
Zahlungsbedingungen: | T/T |
Versorgungsfähigkeit: | Zuschlaggegenstände, Zuschlaggegenstände, Zuschlaggegenstände, Zuschlaggegenstände, Zuschlaggegenstä |

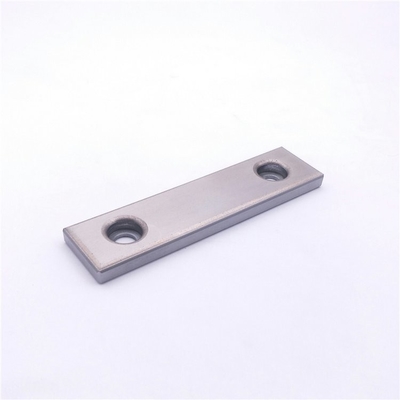

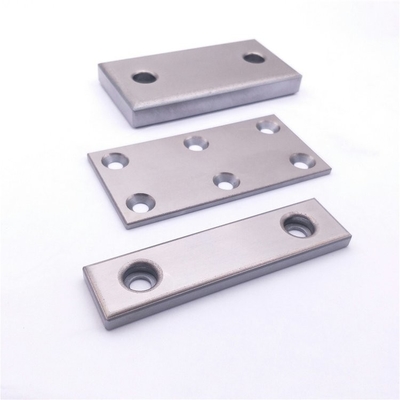

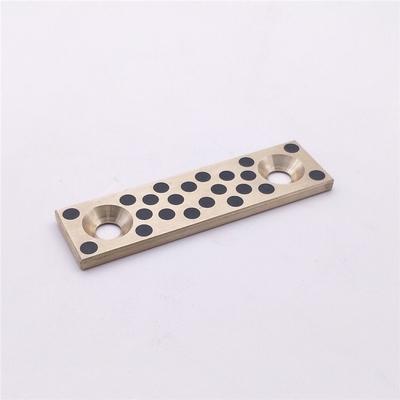

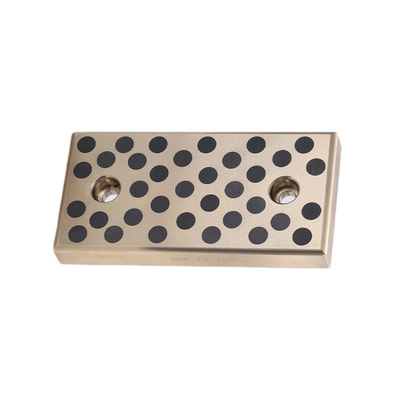

Wir präsentieren unsere #2000 Verschleißplatte, speziell mit einer dünnen Wandkonstruktion und einer Dicke von 5 mm konzipiert.ist vollständig angepasst, um die einzigartigen Bedürfnisse und Spezifikationen unserer Kunden zu erfüllen.
Die dünne Wandverteilung verringert nicht nur das Gesamtgewicht der Platte, sondern bewahrt auch ihre strukturelle Integrität, so dass sie schweren Belastungen und Schleifbedingungen standhält.Die 5 mm Dicke bietet eine ausreichende Haltbarkeit, bleibt dabei leicht und leicht zu installieren.
Als Verschleißplatte des Typs CWT ist sie speziell für Anwendungen konzipiert, die ein hohes Maß an Verschleißbeständigkeit erfordern.oder in anderen Industrieanlagen, ist diese Platte so konzipiert, dass sie dauerhaft ist.
Die individuell angepasste Art dieser Verschleißplatte bedeutet, dass sie auf jede spezifische Anwendung oder Maschine zugeschnitten werden kann.Wir können eine Platte herstellen, die Ihren Anforderungen perfekt entspricht..
Zusammenfassend, die #2000 Verschleißplatte mit ihrem dünnen Wanddesign, 5 mm Dicke,und Typ CWT-Klassifizierung ist eine robuste und zuverlässige Lösung für jede industrielle Anwendung, die eine hohe Verschleißfestigkeit erfordertDie individuell angepasste Art der Software stellt sicher, dass sie auf die individuellen Bedürfnisse jedes Kunden oder jeder Anwendung zugeschnitten werden kann.
#2000 Abnutzungsplatten 5 mm Typ (CWT) Größentabelle
Automation Komponenten Lineare Bewegung. Ölfreie Platten, Führungsschienen Ölfreie Gleitplatten, Wirtschaftliche Lager, die in jeder Gleitrichtung verwendet werden können
Die Bronze Bushing 2000S-Serie sind selbstschmierende #2000 Wear Plate Thin Wall 5 mm Type (CWT) Lager aus einer neu entwickelten Speziallegierung,Bei der Verwendung von Festschmiermitteln, die hauptsächlich aus Graphit bestehen, wird ein mit mehr Öl imprägniertes.
Bronze Bushing #2000 ist ein zusammengesetztes Mehrschichtlager #2000 Wear Plate Thin Wall 5 mm Type (CWT) Lager mit einer Gleitfläche aus speziellem gesintertem Material und mit einem Stahl-strukturierten Rückenmetall.Die Sinterschicht verwendet Dispersionssinterung von festem Schmiermittel, das hauptsächlich aus einer speziellen Kupferlegierung und Graphit besteht.
Bronzengehäuse #2000 Verkleidungsplatte Dünnwand 5 mm Typ (CWT) > Metalllager
Eigenschaften
Durch Dispersionssinterung von festem Schmiermittel kann das #2000 Wear Plate Thin Wall 5 mm Type (CWT) Lager in beliebigen Bewegungsrichtungen erfolgreich eingesetzt und sehr geringen Bewegungen standhalten.
Es braucht kein Ölen.
Es bietet eine hervorragende Belastungs- und Verschleißbeständigkeit oder Geschwindigkeitsänderungen.
Die Probe und das Plattenmaterial für die weitere Verarbeitung sind verfügbar.
mit einer Breite von nicht mehr als 50 mm
Nein, nicht wirklich. | DIN | Material Nr. | Benennung | ASTM-Norm | Verhältnismäßig | Dichte (g/cm3) | 00,2% Spannung (MPa) | Tensile Strength (MPa) | Ausdehnung (%) | E-Modul (MPa) | Härte (HB) | Anwendungen |
1 | 1705 | 2.1090.01 | Die Ausnahme gilt für die folgenden Kategorien: | B 584 | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | Weit verbreitet in der Automobil-, Luft- und Raumfahrt- und Marinetechnik für Komponenten, die eine gute Festigkeit und Korrosionsbeständigkeit erfordern. |
2.1090.03 | Die Ausnahme gilt für die folgenden Kategorien: | B 271 | Cu 81 - 85, Sn 6,3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
2.1090.04 | Die Ausnahme gilt für die folgenden Kategorien: | B 505 | Cu 81 - 85, Sn 6,3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
2 | 1705 | 2.1061.01 | CuSn12Pb | Noch nicht standardisiert | Cu 84-87, Sn 11-13, Pb 1-2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | Häufig bei der Herstellung von Lagerstücken, Buschen und Komponenten verwendet, die eine hohe Tragfähigkeit und Verschleißfestigkeit erfordern, insbesondere in maritimen und industriellen Anwendungen. |
2.1061.03 | CuSn12Pb | Noch nicht standardisiert | Cu 85 - 88, Sn 10 - 12, Pb 1-15 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
2.1061.04 | CuSn12Pb | B 505 | Cu 85 - 88, Sn 10 - 12, Pb 1-15 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | Das ist ein sehr schwieriger Fall.0Ni 4,0 - 6.5, Fe 3,5 bis 5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | In Schiffen, Luftfahrt und Schwermaschinen für die Herstellung von Lagern und Komponenten, die eine hohe Festigkeit und Haltbarkeit erfordern. |
2.0975.02 | CuAl10Ni | B 30 | Das ist ein sehr schwieriger Fall.0Ni 4,0 - 6.5, Fe 3,5 bis 5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
2.0975.03 | CuAl10Ni | B 271 | Das ist ein sehr schwieriger Fall.0Ni 4,0 - 6.5, Fe 3,5 bis 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
2.0975.04 | CuAl10Ni | B 505 | Das ist ein sehr schwieriger Fall.0Ni 4,0 - 6.5, Fe 3,5 bis 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60 - 67, Al 3 - 7, Fe 1,5 - 4, Mn 2,5 - 5, Zn Rest | 8.2 | 450 | 750 | 8 | 115,000 | 180 | Es wird in Schwerlastlagern, hydraulischen Komponenten und Marine-Hardware eingesetzt. |
2.0598.02 | CuZn25Al5 | B 30 | Das ist ein sehr schwieriger Fall.5, Fe 2-4, Mn 2,5-5, Zn 22-28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
2.0598.03 | CuZn25Al5 | B 271 | Das ist ein sehr schwieriger Fall.5, Fe 2-4, Mn 2,5-5, Zn 22-28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
5 | 1705 | 2.1052.01 | CZn12 | Noch nicht standardisiert | Cu 84 - 88, Sn 11 - 13, Pb 1, Ni 2.0, Sb 0.2P 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | Häufig bei der Herstellung von Lager, Zahnrädern und Komponenten, die eine hohe Verschleißfestigkeit erfordern.Alle Rechte an den aufgeführten Inhalten sind von https vorbehalten.://www.viiplus.com/ |
2.1052.03 | CZn12 | Noch nicht standardisiert | Cu 85 - 88, Sn 10 - 12, Pb 1-15 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
2.1052.04 | CZn12 | Noch nicht standardisiert | Cu 85 - 88, Sn 10 - 12, Pb 1-15 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
Anmerkung: Lieferformularcodes: .01 = Sandguss, .02 = Gravitationsguss, .03 = Zentrifugalguss, .04 = Dauerguss. |
#2000 Abnutzungsplatten 5 mm Typ (CWT) Größentabelle
Teilnummer | Breite W (mm) | Längen L (mm) |
CWT-100100 | 100 | 100 |
CWT-100125 | 100 | 125 |
CWT-100150 | 100 | 150 |
CWT-22100 | 22 | 100 |
CWT-22150 | 22 | 150 |
CWT-2250 | 22 | 50 |
CWT-2275 | 22 | 75 |
CWT-28100 | 28 | 100 |
CWT-28150 | 28 | 150 |
CWT-2850 | 28 | 50 |
CWT-2875 | 28 | 75 |
CWT-38100 | 38 | 100 |
CWT-38150 | 38 | 150 |
CWT-3850 | 38 | 50 |
CWT-3875 | 38 | 75 |
CWT-48100 | 48 | 100 |
CWT-48150 | 48 | 150 |
CWT-4875 | 48 | 75 |
CWT-75100 | 75 | 100 |
CWT-75125 | 75 | 125 |
CWT-75150 | 75 | 150 |
CWT-7575 | 75 | 75 |
Arten von Verschleißplatten | ||||
Material | Stärke | Code Nr. | Ausrüstung | |
Unedle Metalle | Ölfreier Typ | |||
FC250 | Graphit |
20 | SESF | Ausgezeichnete Gleitleistung bei geringer Last und mittlerer Geschwindigkeit. |
20 | SESFT | |||
SS400 | Kupferpulver sintern | 20 | SOX | Ausgezeichnete Gleitleistung bei niedrigem Bei der Sinterschicht mit Kupferpulver und Graphit ist das Auftreten von Anfällen sehr begrenzt. |
20 | SOXT | |||
S45C | 10 | TWX | ||
10 | TWXT | |||
Kupferlegierung | Graphit | 20 | SESW | Exzellente Belastungs- und VerschleißbeständigkeitExzellente Gleitleistung bei hoher Belastung und niedriger Geschwindigkeit. |
20 | SESWT | |||
10 | TWP | |||
10 | TWPT | |||
5 | UWP | |||
Stahl (S45C) | Graphit | 20 | FRP | Da die Oberflächenhärte HRC40 oder mehr beträgt, ist sie sehr verschleißfest. |
Stahl (SKS3) | 20 | TSP | Da die Oberflächenhärte HRC58 oder mehr beträgt, ist sie in |
Leistungsumfang | |
---|---|
Schmierbedingungen | Trocken |
Betriebstemperaturbereich (°F) |
-40 bis +248 |
maximal zulässiger Kontaktdruck: P (N/mm2) |
29 |
zulässige Höchstgeschwindigkeit: V (m/s) |
1.00 |
Höchstzulässiger PV-Wert (N/mm2・m/s) |
1.63 |
■ Wartungsfähig, ohne Schmierung; bei Schmieren leistungsfähiger.
■ Verteilung des festen Schmierstoffs ermöglicht Bewegungen in jede Richtung.
■ Ein geringer Reibungskoeffizient und eine sehr hohe Verschleißfestigkeit.
■ Niedrigere Preise als bei #2000 Wear Plate Thin Wall 5 mm Type (CWT) Lagern mit Kupferlegierung.
Oilles 2000 bushing sleeve is a Sintered Multi-Layer #2000 Wear Plate Thin Wall 5 mm Type (CWT) Bearings bushing sleeve made of a special sintered material which forms the sliding surface and the steel material forms the support.
Die sinterten Schichten bestehen aus einer speziellen Kupfer-Nickel-Legierung, die ein gleichmäßig verteiltes Schmiermittel enthält, dessen Hauptbestandteil Graphit ist.Festes Schmiermittel wird auf die sinterte Mehrschicht # 2000 Verschleißplatte dünne Wand 5 mm Typ (CWT) Lager Busch Hülle Oberfläche freigesetzt, wenn Verschleiß auftrittDies sorgt für einen geringeren Reibungskoeffizienten während des Betriebs.
Darüber hinaus werden diese sinterten Schichten mit Öl imprägniert.Verschleißplatten für Kunststoffspritzgießmaschinen und -verbindungen Sinter-Mehrschicht # 2000 Verschleißplatte Dünnwand 5 mm Typ (CWT) Lager Buschumschläufe, Baumaschinen usw.
· Dispergiertes Festschmiermittel ermöglicht Bewegungen in jede Richtung und bietet eine überlegene Leistung bei winzigen Bewegungen.
· Betriebsfähig ohne Schmierung.
· Überlegene Belastungsbeständigkeit, Geschwindigkeitsmerkmale und Verschleißbeständigkeit.
· Standard-Oilles 2000-Buschhülsenprodukte und Platten für zusätzliche Bearbeitung sind in verschiedenen Größen erhältlich.
Schmierbedingungen | Trocken | Periodische Schmierung |
---|---|---|
Betriebstemperaturbereich (°C) |
-40 ¢ + 120 | -40 ¢ + 120 |
maximal zulässiger Kontaktdruck: P (N/mm2) |
24.5 | 49 |
zulässige Höchstgeschwindigkeit: V (m/s) |
0.50 | 1.00 |
Höchstzulässiger PV-Wert (N/mm2・m/s) |
1.63 | 2.45 |
Die in Klammern angegebenen Werte sind die statischen Druckmengen derSinkerte Mehrschichtlager, d. h. der Druck desSinkerte Mehrschichtlagerin nichtbeweglichen oder sehr schwachbeweglichen Anwendungen (~ 0,0017 m / s).
Dichte | - Ich weiß. | G/cm3 | 6.3 |
---|---|---|---|
Härte | JIS K 7202-2 | HRM | 60 bis 95 |
Ölimpregnierungsrate | - Ich weiß. | Volumen% | 12 |
· Die oben angegebenen Werte beziehen sich auf die Sinterschicht.
· Die oben angegebenen Werte sind typische Werte und nicht Standardwerte.
Wenn das Bronze Bushing 2000 Material gekauft und nach der Veredelung verwendet wird, sollte es nach der Bearbeitung mit Öl imprägniert und dann im Gehäuse zusammengebaut werden.mit einer Breite von mehr als 20 mm,Die Methode ist in der Beschreibung der Methode der Ölimpregnierung auf Seite 250 zu lesen.Eintauchen der bearbeitetenAusrüstung für die Verarbeitung von Schlauchmaschinenin Schmieröl für 24 Stunden oder länger vor dem Gebrauch, wenn die Ölimpregnierung (durch Erwärmung) deaktiviert ist.
