| Markenbezeichnung: | REPLACEMENT PLAIN BEARINGS |
| Modellnummer: | Messing CuZn37Mn3Al2PbSi |
| MOQ: | MATE-TO-ORDER GEWOHNHEITS-BUCHSEN |
| Preis: | Sliding Bronze Bearing Dimensions Tolerance,Stock Price |
| Zahlungsbedingungen: | T/T |
| Versorgungsfähigkeit: | STANDARDtoleranz-BUCHSEN |

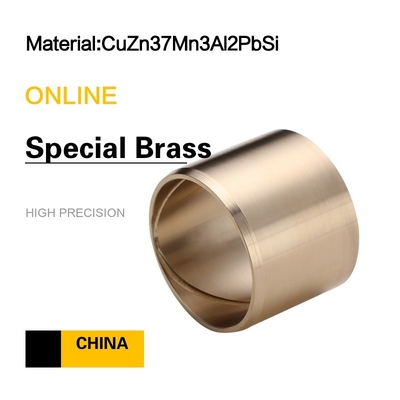

Spezielle Messingbuchsen aus CuZn37Mn3Al2PbSi EN-Kupferlegierung sind präzisionsgefertigte Komponenten, die eine einzigartige Kombination von Eigenschaften bieten, die auf spezifische industrielle Anwendungen zugeschnitten sind. Die Legierung, die aus Kupfer, Zink, Mangan, Aluminium, Blei und Silizium besteht, weist eine ausgezeichnete mechanische Festigkeit, Verschleißfestigkeit und Korrosionsbeständigkeit auf. Das Kaltverformungsverfahren gewährleistet eine dichte und gleichmäßige Mikrostruktur, was die Haltbarkeit und Leistung der Buchsen weiter verbessert. Diese Buchsen eignen sich für den Einsatz unter hoher Belastung, hoher Geschwindigkeit und in rauen Umgebungen und sind somit ideal für eine Vielzahl von Maschinen und Geräten.
VIIPLUS CHINAkann nicht nur Kupferlegierungs-Lager und -Buchsenflansche nach chinesischem Standard herstellen, sondern auch nach den einschlägigen Standards von ASTM (UNS, SAE), EU und JIS usw. Darüber hinaus können wir auch das Kupferlegierungs-Lagermaterial nach den besonderen Anforderungen und Zeichnungen der Kunden herstellen.
Während VIIPLUS als Lieferant für selbstschmierende Lager für die Rohrbearbeitung bekannt ist, umfasst unser Gleitlagerbuchsen-Produktsortiment Geräte für eine Vielzahl von Kunden.
- Qualität und Preis kontrollieren: One-Stop-Service von der Rohmaterialguss bis zu den fertigen Produkten, Kontrolle der Qualität und der Kosten von allen Gliedern streng.
- Fortschrittliche Testgeräte: Spektrometer aus Deutschland importiert - garantiert die Komponenten; Universalprüfmaschine - Zugfestigkeit, Dehnung und Streckgrenze testen; Brinell-Härteprüfer - Härte testen.
-Anpassung:Wir können kundenspezifische Produktdienstleistungen gemäß Zeichnungs- und Materialanforderungen anbieten.
|
Chemische Zusammensetzung Masse /% |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|
Cu |
Sn |
Al |
Fe |
Mn |
Ni |
Pb |
Si |
P |
Zn |
|
57,0-59,0 |
<0,4 |
1,3-2,3 |
<1,0 |
1,5-3,0 |
<1,0 |
0,2-0,8 |
0,3-1,3 |
- |
Rest |
|
Mechanische Eigenschaften |
|||
|---|---|---|---|
|
Zugfestigkeit Mpa (Min) |
Streckgrenze MPa (Min) |
Dehnung % |
Brinellhärte (HB) |
|
540-780 |
290-560 |
25-5 |
140-200 |

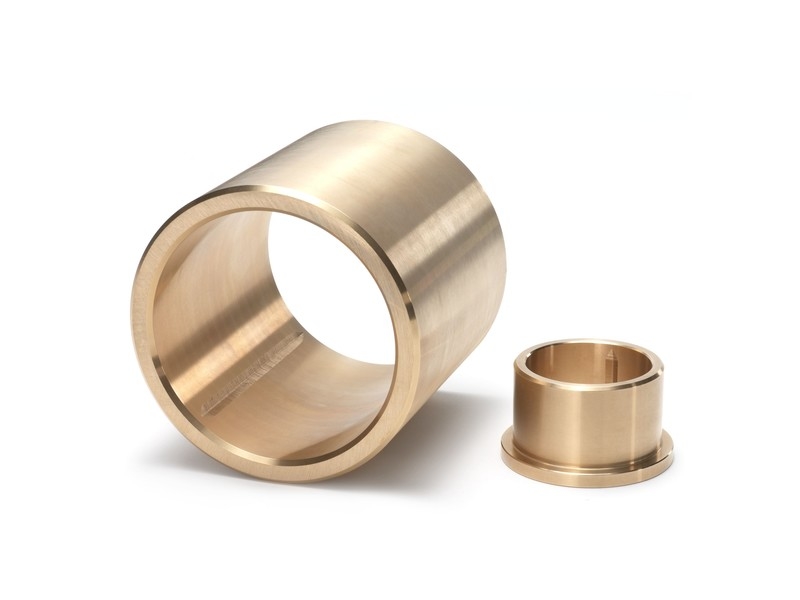

Erläuterung: Bronze-Hülsenbuchsen basieren auf der Kupferlegierung. Sie bieten technisch und wirtschaftlich günstige Lagerlösungen. Sie zeichnen sich aus durchhohe Belastbarkeit, geringes Gewicht und gute Korrosionsbeständigkeit.Bronze-Hülsenbuchsen können je nach erforderlicher Lebensdauer, Service usw. verschiedene Arten von Bronzelegierungen anbieten. Die Toleranz ist viel enger als bei gewickelten Bronzebuchsen. Wir können verschiedeneKupferlegierungMaterial nach Kundenwunsch verwenden.
| Technische Daten | |||||||
| Basismaterial | CuZn25A16Fe3Mn4 | Maximale Betriebstemperatur °C | 300 | ||||
| Extreme dynamische Belastung N/mm² | 100 | ||||||
| Reibungskoeffizient u | <0,16 | Maximale Gleitgeschwindigkeit m/s | Trocken | 0,4 | |||
| Grundhärte HB | 210~270 | Öl | 5 | ||||
| Legierung | |||||||
| Modell / entsprechende Güte | |||||||
| Internationale Marke GB1776-87 | ZCuZn25 | ZCuSn6Zn6Pb3 | ZCuAl10Fe3 | ZCuSu10P1 | Stahl+ ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| Al6Fe3Mn3 | |||||||
| International ISO1338 | GCuZn25 | GCuSn6Zn6Pb3 | GCuAl10Fe3 | - | Stahl+ CuSn6Zn6Pb3 | - | B1 |
| Al6Fe3Mn3 | Fe3Ni5 | ||||||
| Deutschland DIN | G-CuZn25 | GB-CuSn5Zn5Pb5 | GB-CuAl10Ni | GB-CuSn10 | Stahl+ CuSn6Zn6Pb3Ni | - | 100Cr6 |
| Al5 | |||||||
| Japan JIS | HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| Vereinigte Staaten ASTM/UNS | C86300 | C83600 | C95500 | C90500 | C83600 | Class40 | 52100 |
| Britischer Standard (BS) | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
| Materialzusammensetzung und Leistungstabelle | |||||||
| Materialcode | |||||||
| Chemische Zusammensetzung | CuZn25Al5Mn3Fe3 | CuZn25Al5Mn3Fe3 | CuAl9Fe4Ni4Mn2 | CuSn5Pb5Zn5 | CuSn12 | HT250 | Gcr15 |
| Dichte (g/cm³) | 8 | 8 | 8,5 | 8,9 | 9,05 | 7,3 | 7,8 |
| Härte (HB) | ＞210 | ＞250 | ＞150 | ＞70 | ＞80 | ＞190 | HRC＞58 |
| Zugfestigkeit (N/mm²) | ＞750 | ＞800 | ＞800 | ＞200 | ＞260 | ＞250 | ＞1500 |
| Dehnung (%) | ＞12 | ＞8 | ＞15 | ＞10 | ＞8 | ＞5 | ＞15 |
| Linearer Ausdehnungskoeffizient | 1,9 | 1,9 | 1,9 | 1,8 | 1,8 | 1 | 1,1 |
| Betriebstemperatur (℃) | -40~+300 | -40~+150 | -40~+400 | -40~+400 | -40~+400 | -40~+400 | -40~+400 |
| Maximale dynamische Belastung (N/mm²) | 100 | 120 | 150 | 60 | 70 | 80 | 200 |
| Maximale Liniengeschwindigkeit (m/min) | 15 | 15 | 20 | 10 | 10 | 8 | 5 |
| Maximaler PV-Wert Schmierung | 200 | 200 | 60 | 60 | 80 | 40 | 150 |
| (N/mm²*m/min) | |||||||
| Dauerhafte Druckverformung | ＜0,01 | ＜0,005 | ＜0,04 | ＜0,05 | ＜0,05 | ＜0,015 | ＜0,002 |
| 300N/mm² | |||||||
|
Größe
|
Kundenspezifisch
|
|
Material
|
CuZn25Al5Mn4Fe3. Kundenspezifisch
|
|
Farbe
|
Natürlich
|
|
Zertifizierung
|
ISO9001, TS16949
|
|
Dichte
|
8g/cm3
|
|
Härte
|
>210HB
|
|
Betriebstemperaturgrenze
|
-40~200℃
|
|
Max. Dynamische Belastung
|
98N/mm²
|
|
Max. Lineargeschwindigkeit (Fett)
|
0,85 m/s
|
|
Max. PV-Wert Fett
|
1,65 N/mm2·m/s
|
|
Reibungskoeffizient
|
0,09~0,15
|
|
Zugfestigkeit
|
>750N/mm²
|
|
Streckgrenze
|
>340 N/mm2
|
|
Passachse
|
Härte≥40, Rauheit 0,4~1,0
|
|
Wärmeleitfähigkeit
|
38~55W/m·K
|
|
Linearer Ausdehnungskoeffizient
|
2,2×10-5/℃
|
|
Anwendung
|
Werkzeugmaschinen, Landmaschinen, Kranelektromotor, Federstift, Lenkwelle und Getriebe
|
|
Material
|
|
|
Standard
|
ASTM/ JIS/ ASME/ AISI/ EN/ BS
|
|
ID
|
20-1000mm
|
|
OD
|
25-1500mm
|
|
Probe
|
Verfügbar
|
|
Paket
|
1 Stück/Neutralbeutel oder Blisterbeutel
|
|
Produktionszeit
|
Ungefähr 25 Tage
|
|
Ladehafen
|
China |
