| Markenbezeichnung: | VIIPLUS |
| Modellnummer: | Bronzeabnutzungsplatte |
| MOQ: | Verkäuflich |
| Preis: | verhandelbar |
| Zahlungsbedingungen: | T/T |
| Versorgungsfähigkeit: | 7000000-teilig/Stücke eine Woche |

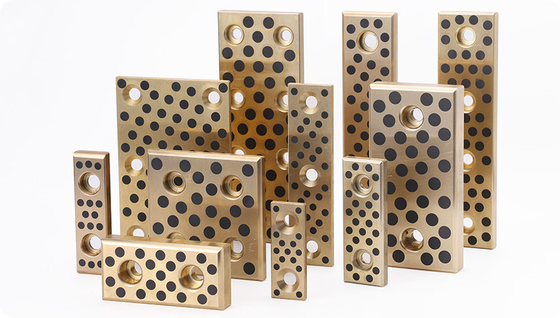

Das Bronze-Buchsenlager 500SP, das mit ölfreien Bronze-Graphit-Selbstschmier-Verschleißplatten ausgestattet ist, ist eine revolutionäre Lösung für industrielle Anwendungen, die Reibungsreduzierung und Verschleißfestigkeit erfordern. Die einzigartige Kombination aus Bronze und Graphit bietet außergewöhnliche Haltbarkeit und Langzeit-Performance und macht externe Schmierung überflüssig.
Die selbstschmierenden Eigenschaften des Graphitmaterials gewährleisten einen reibungslosen Betrieb auch unter hohen Belastungen und Geschwindigkeiten, wodurch Reibung und Wärmeentwicklung deutlich reduziert werden. Dies erhöht nicht nur die Lebensdauer des Lagers, sondern verbessert auch die Betriebseffizienz, wodurch Wartungskosten und Ausfallzeiten reduziert werden.
Das Bronze-Buchsenlager 500SP eignet sich für eine Vielzahl von industriellen Anwendungen, einschließlich Maschinen, Ausrüstung und Schwerlastbetrieb. Sein ölfreies Design macht es besonders geeignet für den Einsatz in Umgebungen, in denen die Schmierung schwierig oder unpraktisch ist, wie z. B. in staubigen oder nassen Bedingungen.
Zusammenfassend bietet das Bronze-Buchsenlager 500SP mit ölfreien Bronze-Graphit-Selbstschmier-Verschleißplatten eine zuverlässige und kostengünstige Lösung für industrielle Anwendungen, die einen reibungslosen und effizienten Betrieb ohne externe Schmierung erfordern.
| Nr. | DIN | Werkstoff-Nr. | Bezeichnung | ASTM-Standard | Prozentual | Dichte (g/cm³) | 0,2% Dehnung (MPa) | Zugfestigkeit (MPa) | Dehnung (%) | E-Modul (MPa) | Härte (HB) | Anwendungen |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106.000 | 65 | Weit verbreitet in der Automobil-, Luft- und Raumfahrt- sowie Schiffstechnik für Komponenten, die eine gute Festigkeit und Korrosionsbeständigkeit erfordern. International anerkannt für Vielseitigkeit und Leistung. |
| 2.1090.03 | CuSn7ZnPb | B 271 | Cu 81 - 85, Sn 6,3 - 7,5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | B 505 | Cu 81 - 85, Sn 6,3 - 7,5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | Noch nicht standardisiert | Cu 84 - 87, Sn 11 - 13, Pb 1 - 2 | 8.7 | 140 | 260 | 10 | 112.000 | 80 | Wird häufig bei der Herstellung von Lagern, Buchsen und Komponenten verwendet, die eine hohe Tragfähigkeit und Verschleißfestigkeit erfordern, insbesondere in maritimen und industriellen Anwendungen. |
| 2.1061.03 | CuSn12Pb | Noch nicht standardisiert | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1,5 | 8.7 | 150 | 280 | 5 | 112.000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B 505 | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1,5 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | Cu min. 75, Al 8,5 - 11,0, Ni 4,0 - 6,5, Fe 3,5 - 5,5 | 7.6 | 270 | 600 | 12 | 122.000 | 140 | Wird in der Schifffahrt, Luft- und Raumfahrt sowie in schweren Maschinen zur Herstellung von Lagern und Komponenten verwendet, die hohe Festigkeit und Haltbarkeit erfordern. Bekannt für extreme Belastungen und hochkorrosive Umgebungen. |
| 2.0975.02 | CuAl10Ni | B 30 | Cu min. 75, Al 8,5 - 11,0, Ni 4,0 - 6,5, Fe 3,5 - 5,5 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||
| 2.0975.03 | CuAl10Ni | B 271 | Cu min. 75, Al 8,5 - 11,0, Ni 4,0 - 6,5, Fe 3,5 - 5,5 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||
| 2.0975.04 | CuAl10Ni | B 505 | Cu min. 75, Al 8,5 - 11,0, Ni 4,0 - 6,5, Fe 3,5 - 5,5 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60 - 67, Al 3 - 7, Fe 1,5 - 4, Mn 2,5 - 5, Zn Rest | 8.2 | 450 | 750 | 8 | 115.000 | 180 | Wird in Hochleistungslagern, Hydraulikkomponenten und Schiffshardware verwendet. Entwickelt für hohe Belastungen und Beständigkeit gegen Korrosion. |
| 2.0598.02 | CuZn25Al5 | B 30 | Cu 60 - 66, Al 5 - 7,5, Fe 2 - 4, Mn 2,5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B 271 | Cu 60 - 66, Al 5 - 7,5, Fe 2 - 4, Mn 2,5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | Noch nicht standardisiert | Cu 84 - 88, Sn 11 - 13, Pb 1, Ni 2,0, Sb 0,2, P 0,2 | 8.6 | 140 | 260 | 12 | 110.000 | 80 | Wird häufig bei der Herstellung von Lagern, Zahnrädern und Komponenten verwendet, die eine hohe Verschleißfestigkeit erfordern. Bekannt für gute Bearbeitbarkeit und Korrosionsbeständigkeit, insbesondere in Meerwasserumgebungen. Alle Rechte an den aufgeführten Inhalten sind vorbehalten von https://www.viiplus.com/ |
| 2.1052.03 | CuSn12 | Noch nicht standardisiert | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1,5 | 8.6 | 150 | 280 | 8 | 110.000 | 90 | |||
| 2.1052.04 | CuSn12 | Noch nicht standardisiert | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1,5 | 8.7 | 140 | 280 | 8 | 110.000 | 95 | |||
| Hinweis: Lieferformcodes: .01 = Sandguss, .02 = Schwerkraftguss, .03 = Schleuderguss, .04 = Stranggießen. | ||||||||||||
Kaufen Sie in China für alle Ihre Ölfreie Gleitplatten und Ölfreie Gleitplatten Bedürfnisse. Wir bieten kostenlose CAD-Download, kurze Vorlaufzeiten, wettbewerbsfähige Preise

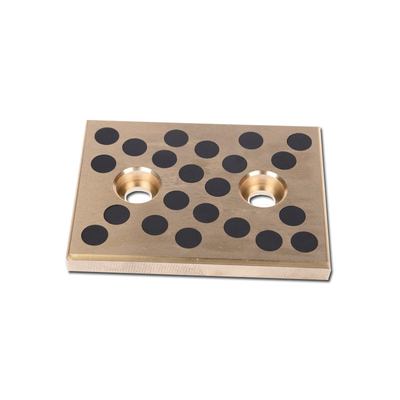

| Standardteile Bronze Buchse #500 SWP Ölfreie dünne Verschleißplatte (Alle Maße in mm) |
|
Größe
|
Kundenspezifisch
|
|
Material
|
CuZn25AI5Mn4Fe3
|
|
Farbe
|
Natur
|
|
Zertifizierung
|
ISO9001, TS16949
|
|
Dichte
|
8g/cm³
|
|
Härte
|
>210HB
|
|
Zugfestigkeit
|
>750N/mm²
|
|
Streckgrenze
|
>340N/mm²
|
|
Dehnung
|
>12%
|
|
Linearer Ausdehnungskoeffizient
|
2.2*10-5/℃
|
|
Wärmeleitfähigkeitskoeffizient
|
38~55W(/m.k)
|
|
Elastizitätsmodul
|
100~140KN/mm²
|
|
Temperaturgrenzen
|
-40~+200 ℃
|
|
Max. dynamische Belastung
|
98 N/mm²
|
|
Max. Geschwindigkeit
|
Trockenschmierung 0,3 m/s, Ölschmierung 1 m/s
|
|
Max.PV
|
Trockenschmierung 1,65 N/mm²*m/s, Ölschmierung 3,25 N/mm²*m/s
|
|
Reibung
|
Trockenschmierung 0,12~0,16, Ölschmierung 0,03~0,08
|
|
Anwendung
|
kontinuierliche Gieß- und Walzmaschinen, Bergbauausrüstung, Schiffe, Dampfmaschine
|
| Standard-Nr. | W | L | a | b | Skizze |
| SWP -18*50 | 18 | 50 | - | 20 | A |
| SWP -18*75 | 75 | 45 | |||
| SWP -18*100 | 100 | 70 | |||
| SWP -18*150 | 150 | 60 | B | ||
| SWP -28*50 | 28 | 50 | - | 20 | A |
| SWP -28*75 | 75 | 45 | |||
| SWP -28*100 | 100 | 70 | |||
| SWP -28*150 | 150 | 60 | B | ||
| SWP -38*50 | 38 | 50 | - | 20 | A |
| SWP -38*75 | 75 | 45 | |||
| SWP -38*100 | 100 | 70 | |||
| SWP -38*150 | 150 | 60 | B | ||
| SWP -48*75 | 48 | 75 | - | 45 | A |
| SWP -48*100 | 100 | 70 | |||
| SWP -48*125 | 125 | 95 | |||
| SWP -48*150 | 150 | 60 | B | ||
| SWP -75*75 | 75 | 75 | 45 | 45 | C |
| SWP -75*100 | 100 | 70 | |||
| SWP -75*125 | 125 | 95 | |||
| SWP -75*150 | 150 | 60 | D | ||
| SWP -100*100 | 100 | 100 | 70 | 70 | C |
| SWP -100*125 | 125 | 95 | |||
| SWP -100*150 | 150 | 60 | D |
| Bronze Buchsenlager 500SP | |
| Inhalt | SPB,SPF,SPFG,SPW,SGF,SGB,SWP,SLP,SLC,SLI,JEGB, JNA,JESW,JSPW,HGB250,JCBS,JCBSP,JDBS series... |
| Größe | METRISCHE GRÖSSE |
