| Markenbezeichnung: | VIIPLUS |
| Modellnummer: | Bronzeabnutzungsplatte |
| MOQ: | verhandelbar |
| Preis: | verhandelbar |
| Zahlungsbedingungen: | T/T |
| Versorgungsfähigkeit: | 7000000-teilig/Stücke eine Woche |

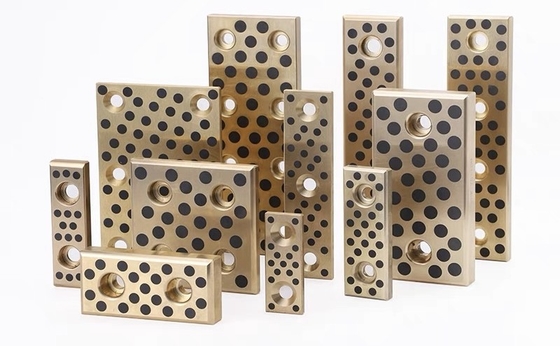

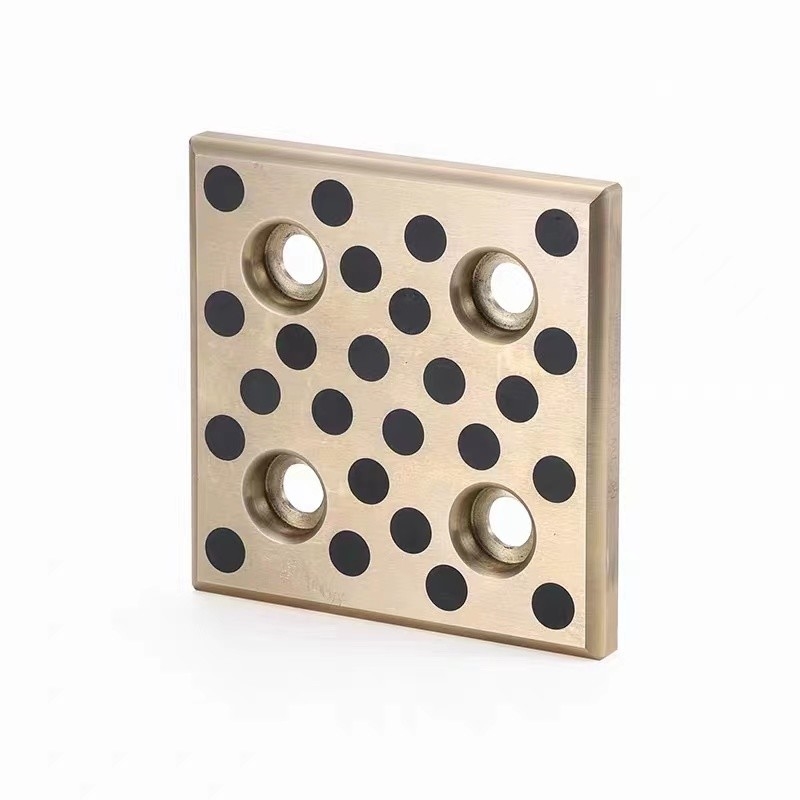

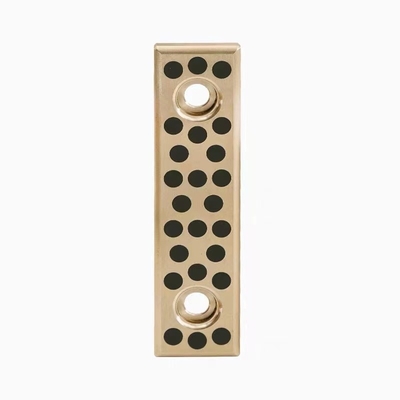

Die CAM-Oberbronzplatte mit der CUP-Selbstschmiertechnologie,ist ein präzise konstruierter Bauteil, der eine außergewöhnliche Verschleißfestigkeit und einen reibungslosen Betrieb in einer Reihe von industriellen Anwendungen bietetDiese Bronzeplatte ist aus hochwertigen Materialien gefertigt, die für eine langlebige Haltbarkeit sorgen.
Die Selbstschmierfunktion CUP (Cast-in-Place) schließt die Notwendigkeit einer externen Schmierung aus, reduziert die Wartungsanforderungen und erhöht die Betriebseffizienz.Diese Technologie sorgt für eine ständige Schmierstoffversorgung der Berührungsflächen, wodurch Reibung und Verschleiß auch bei hohen Lasten und Geschwindigkeiten minimiert werden.
Die CAM-Oberbronzplatte bietet maßgeschneiderte Größenoptionen, um spezifischen Anwendungsanforderungen gerecht zu werden.Gewährleistung optimaler Leistung und ZuverlässigkeitWenn es sich um eine Standardgröße oder eine einzigartige Dimension handelt, können wir die Platte nach präzisen Spezifikationen herstellen.
Zusätzlich zu seinen selbstschmierenden Eigenschaften und Anpassbarkeit weist die CAM-Oberbronzplatte auch eine ausgezeichnete Korrosionsbeständigkeit und mechanische Eigenschaften auf.Es kann extremen Temperaturen und rauen Umgebungen standhalten, so dass es für den Einsatz in einer Vielzahl von Industrieanwendungen geeignet ist.
Insgesamt ist die CAM-Oberbronzplatte mit CUP-Selbstschmiertechnologie und individueller Größe eine robuste und zuverlässige Lösung für industrielle Anwendungen, die hohe Leistung und Haltbarkeit erfordern.Durch seine präzise Konstruktion und sein innovatives Design ist es eine zuverlässige Wahl für einen reibungslosen und effizienten Betrieb.
Korrosionsbeständige selbstschmierende Verschleißplatte Graphit Kupferplatte Lager JESW
Schiebeplatte für die Zwangsverfolgung Block Stamping Die Komponenten durchstoßen CKFV CKFW CKFC CKFB
CAM-Slide-Komponenten
CAM-Oberplatte, Standard-Ölfreie Komponente für Metallstempel.
Modell: 25CUP
25CUPW Bronze Material: Kupferlegierung + Ölfreies Festschmiermittel
25CUPF Gusseisenmaterial: FC250 + Ölfreies Festschmiermittel
25CUPI Stahlmaterial: S45C + Ölfreies Festschmiermittel
25CUPS Sintermaterial: Sinterlegierung
Modell
25CUP/25CUPW/25CUPF/25CUPS/25CUPI
Herstellercode
CUP/CUPW/CUPF/CUPS/CUPI/SOPF/SOPS/SOPX/SOPW/FUP/CUN/SUP
| Zusammensetzung und Merkmale | ||||||||||||||||
| dg | DIN | Material - Nein. Ich weiß nicht. Lieferformular1) |
Benennung | ASTM-Norm | Verhältnismäßige Gewichte | Physikalische Eigenschaften (min.) | ||||||||||
| Standards | mit einer Breite von mehr als 20 mm - Nein. Ich weiß nicht. |
DIN | ASTM | Dichte | 00,2% Strain |
Zähigkeit Stärke |
Strain | E-Module | Härte | Anwendung | ||||||
| Symbol | ρ | δy | δT | |||||||||||||
| Einheit | % | % | G/cm3 | MPa | MPa | % | MPa | HB | ||||||||
| 01 | 1705 | 2.1090.01 | Die Ausnahme gilt für die folgenden Kategorien: | B 584 | C932 00 | Cu 81 - 85 Sn 6 - 8 Zn 3 - 5 Pb 5 - 7 zulässig Max. Portionen Ni ist 2.0 Sb 0.3 |
Cu 81 - 85 Sn 6.3 - 7.5 Zn 2 - 4 Pb 6 - 8 Ni 1 Sb 0.35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | Standards Material für die Die meisten Anwendungen Internationale standardisiert |
||
| 2.1090.03 | Die Ausnahme gilt für die folgenden Kategorien: | B 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | Die Ausnahme gilt für die folgenden Kategorien: | B 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CuSn12Pb | noch nicht standardisiert | Cu 84 - 87 Sn 11 - 13 Pb 1 - 2 zulässiges Ni 0,8 - 1.5 Max. Portionen Ni ist 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1 - 1.5 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | Material für hohe Belastungen und/oder Korrosionsbelastung Angriff international nur teilweise standardisiert |
|||
| 2.1061.03 | CuSn12Pb | noch nicht standardisiert | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CuSn12Pb | B 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | C955 00 | C u min. 75 Das ist 8.5 - 11.0 Ni 4,0 - 6.5 Fe 3,5 - 55 zulässig Max. Portionen - Ich habe 3 Minuten.3 |
Cu min. 78 - Ich bin hier.5 Ni 3 - 5.5 Fe 3 - 5 Maximal drei Minuten.5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | Material für extreme Belastungen und/oder hoch Korrosiv Umwelt Internationale standardisiert |
||
| 2.0975.02 | CuAl10Ni | B 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | CuAl10Ni | B 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | CuAl10Ni | B 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | CuZn25Al5 | B584 | C863 00 | Cu 60 - 67 Al 3 - 7 Fe 1,5 - 4 Mn 2,5 - 5 Zn Ruhe zulässig Max. Portionen Ni max. 3 |
Cu 60 - 66 Al 5 bis 7.5 Fe 2 - 4 Mn 2,5 - 5 Zn 22 - 28 Ni max. 1 |
8.2 | 450 | 750 | 8 | 115.000 | 180 | Material für Höchstlast ohne Korrosiver Angriff. Internationale teilweise Standardisiert auf eine große Ausdehnung |
||
| 2.0598.02 | CuZn25Al5 | B 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | CuZn25Al5 | B 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | CZn12 | noch nicht standardisiert | Cu 84 - 88 Sn 11 - 13 Pb 1 Ni ist 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1 - 1.5 Ni ist 0,8 - 1.5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | Material mit gute Verschleißbeständigkeit Korrosion und Meerwasser Widerstandsfähig Internationale teilweise standardisiert |
|||
| 2.1052.03 | CZn12 | noch nicht standardisiert | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | CZn12 | noch nicht standardisiert | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| (1) Lieferformular: .01 = Sandguss. .02 = Gravitationsguss. .03 = Zentrifugalguss. .04 = Dauerguss | ||||||||||||||||
| Modell | W | L | T | W1 | L1 | L2 | d | S |
| 25CUPW 25CUPF 25 CUPS 25CUPI |
55 | 180 | 25 | 37.5 | 120 | 30 | 18 | 24 |
| 70 | 160 | 50 | 110 | 25 | 18 | 25 | ||
| 200 | 75 | 25 | 25 | |||||
| 240 | 90 | 30 | 30 | |||||
| 85 | 200 | 28 | 60 | 75 | 25 | 22 | 30 | |
| 240 | 90 | 30 | ||||||
| 300 | 80 | 30 | ||||||
| 350 | 90 | 40 | ||||||
| 100 | 200 | 75 | 25 | |||||
| 240 | 90 | 30 | ||||||
| 300 | 80 | 30 | ||||||
| 350 | 90 | 40 |
Tragen Sie Platten, Streifen, Auskleidungen und Schuhe
Die Stücke können in verschiedenen Größen und Formen angeboten werden, wobei die Abmessungen von wenigen Zentimetern bis zu einer Länge von 12 Fuß oder mehr reichen.Es sind Schalvorrichtungen vorhanden, um sicherzustellen, dass die gesamte Oberfläche geschmiert wird.
Abnutzungsplatten können mit allen Bronzelegierungen bestellt werden, die wir verkaufen.
VIIPLUSSpezialisiert auf den Export, den Großhandel und die Lieferung einer qualitativ hochwertigen Palette von mit Graphit gefüllten Bronzeplatten, die für Stahlwalzen und Mineralmaschinen verwendet werden.Der angebotene Busch wurde nach den Bedürfnissen unserer Kunden entworfen und wird von unseren renommierten Kunden sehr geschätztDarüber hinaus wird der von uns bereitgestellte Busch von den Experten unserer Lieferanten mit erstklassigen Rohstoffen und moderner Technologie in Übereinstimmung mit den etablierten Industriestandards entworfen.
Die Verschleißplatten leiten und steuern die lineare Bewegung, wenn schwere Kräfte zu bewältigen sind.Er bietet verschiedene Arten von Bronzenabnutzungsplatten an, von unfertigen Bronzeplatten bis hin zu vollständig bearbeiteten Bauteilen.
Verschleißplatten
Verschleißplatten werden verwendet, um die lineare Bewegung zu steuern, wenn es starke Kräfte gibt, mit denen man zu kämpfen hat.Sie finden viele andere Anwendungen in Formen, Spezialmaschinen und schwere Ausrüstung.
VIIPLUS produziert verschleißbeständige Platten, die allen Industriestandards entsprechen.VIIPLUS Verschleißplatten sind in einer Vielzahl von Standard-Zoll- und Metrikgrößen erhältlich und sind in Stahl oder Aluminium-Bronze mit oder ohne selbstschmierendes Graphit erhältlich.
Wenn ein Standardblatt nicht funktioniert, kann VIIPLUS wirtschaftlich benutzerdefinierte Konfigurationen für spezielle Größen, Löchermuster oder Graphitmuster erstellen.
Auch unsere Abschnitte Schleifbänder überprüfen. Schutzriemen sind eine ähnliche Bronze Verschleißplatte mit einem festen Schmierstoff-Plug (Graphit) Produkt, aber sind in einer größeren Palette von Größen erhältlich.
Jetzt bieten wir eine Standardlinie von selbstschmierenden Graphit-Ausnutzungsstreifen an
1.Ermöglicht einen wartungsfreien und langlebigen Betrieb;
2. geeignet für hohe statische und dynamische Belastungen;
3.mit einem geringen und gleichmäßigen Reibungskoeffizienten und ohne Rutschwirkung;
4. geeignet für Schmutz, Korrosion, Stoßbelastung und Kantenbelastung;
5.Das Grundmaterial liefert eine gute Stoßdämpfung;
6.Kann über einen breiten Temperaturbereich verwendet werden;
7.Günstig zur Vor- und Rückbewegung, Drehung und Schwingung mit Startfrequenz und Schwierigkeiten bei der Herstellung von Ölfilmvorgängen;
8.Mit geringer Verschleißrate und langer Lebensdauer.
Verwenden Sie Platte Standardgrößen Bronze Busch Graphit Bronze Platte
| Material | CuZn25Al5 | Die Ausgabe ist für die folgenden Zwecke bestimmt: | CuAl10Ni5Fe5 | CZn12 | CuZn32Al5Ni3 |
| Dichte | 8 | 8.9 | 7.8 | 8.9 | 8 |
| HB-Härte | >210 | > 70 | > 150 | > 95 | >280 |
| Zugfestigkeit N/mm2 | > 750 | > 200 | > 600 | >260 | >540 |
| Ausfallstärke N/mm2 | > 450 | > 90 | >260 | > 150 | > 450 |
| Ausdehnung in % | >12 | >15 | > 10 | > 8 | > 03 |
| Koeffizient von lineare Ausdehnung |
1.9x10-5/°C | 1.8x10-5/°C | 1.6x10-5/°C | 1.8x10-5/°C | 1.8x10-5/°C |
| Max. Temperatur. | -40 ~ +300 | -40 ~ +400 | -40 ~ +400 | -40 ~ +400 | -40 ~ +150 |
| Höchstlast N/mm2 | 100 | 60 | 50 | 70 | 150 |
| Höchstgeschwindigkeit (trocken) m/min | 15 | 10 | 20 | 10 | 15 |
| Max. PV N/mm2*m/min (Schmierung) |
200 | 60 | 60 | 80 | 200 |
| Kompressionsdeformation 300 N/mm2 |
< 0,01 mm | < 0,05 mm | < 0,04 mm | < 0,05 mm | < 0,005 mm |
·Langlebige Verschleißoberfläche
·Niedriger Reibungskoeffizient
·Kein vorgebohrtes Loch entspricht der Flexibilität des Montagemodells
Verschleißplatten oder Verkleidungen werden verwendet, um Schäden an den Hauptmaschinen durch Abrieb oder Aufprall zu verhindern und die Lebensdauer der Maschine zu verlängern.
Beispiele für Maschinen oder Bauteile, für die Verschleißplatten oder Auskleidungen erforderlich sein können, sind:
·Zerstörer
·Zerstörer
·Gießereianlagen
·Ausrüstung für Stahl- und Aluminiumanlagen
·Schwere Ausrüstung für Erdbewegung und -beschichtung
Weitere Anwendungen für abrasionsbeständigen Stahl sind:
·Anlegen der Klingen
·Helikopter
·Scrapers
·Bergbauwerkzeuge
·Frischereien
·Anwendungen für die Schlagpresse
·Anwendungen für die Schlagpresse
·Nimm die Ringe an
·Anlegen der Segmente
·Glasschaber
Verschleißplatten und Verschleißprodukte sind in:
Self Lubricating | Ear Strip / Wear Strips | Graphite Impregnated Plugs | Self Lubricating Bronze | U&V Blocks | Aluminum Bronze Wear Plate | Gib Assemblies | L Gibs | V Gibs |Steel with Graphite Plugs | Base Plate | Bronze with Graphite Plugs | Special Wear Plate |Custom Wear Plates | Automotive Wear Plates | Keeper Block Wear Plates | Aerial Cam | Die Mount Cam | Cam Unit | Guide Post | Guide Post Set | Sintered Wear Plate | Die Components | Bushings | Pins | Mold Components | Blank Die | Die Ace |
