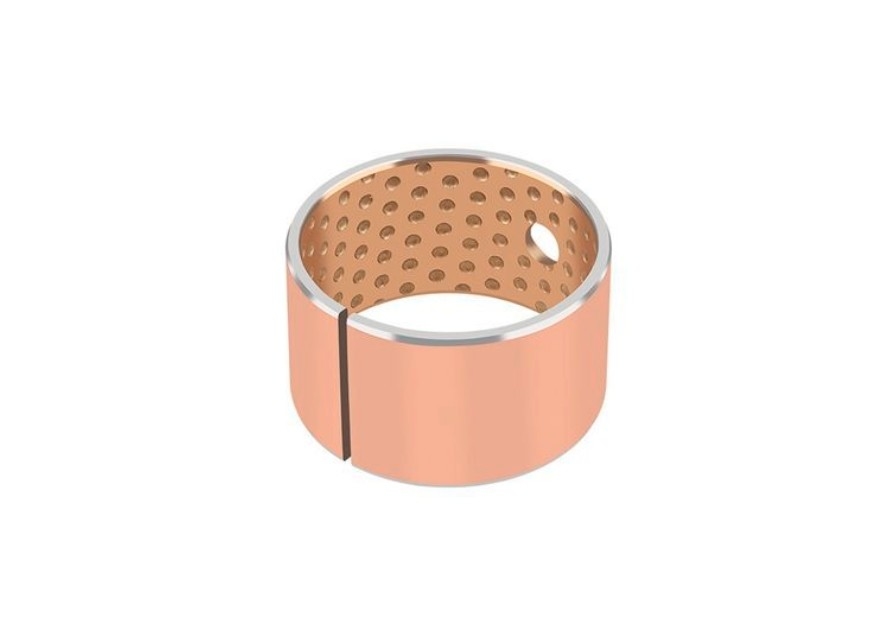

Diese Stahl-Trockenschleiflagerbüschungen sind mit Kupfer oder Zinn beschichtet, um Verschleißbeständigkeit und Schmierfähigkeit zu erhöhen.für eine auf Kupfer basierende Legierung mit 10% Blei und 10% ZinnDie Plattierung verbessert die Leistung des Lagers durch Reduzierung von Reibung und Verschleiß,Verlängerung der Lebensdauer.
Schienenwalzen, Baumaschinen, Kranbau, landwirtschaftliche Maschinen (Schlaglast)
|
Pb ((%) |
Fe ((%) |
Ni(%) |
Zn ((%) |
Cu ((%) |
|---|---|---|---|---|
|
8.0-11.0 |
0 Pfund.25 |
¥1.5 |
¢2.0 |
78.0-87.0 |
Nr.: 9.0 bis 11.0
Sb: ¥0.5
Verunreinigungen
|
Referenz der Materialstandard-Code für BIMETALLICHE BUSCHINGS |
||||
|
Material |
Zusammensetzung der Legierung |
Härte der Legierung |
Internationale Norm |
|
|
Zwei-Metall-Büsche |
CuPb10Sn10 |
80 bis 120 HB |
JIS-LBC3, JIS-LBC3, SAE-797, DIN CuPb10Sn, UNS C93700, CLEVITE F100. |
|
|
CC495KDAIDO L10. D. A. B. D57. Federal Mogul HF2. Low Friction Bushing SY. GLYCO66. ACL F100 |
||||
|
CuPb24Sn4 |
45 bis 70HB |
JIS-LBC6. JIS-LBC6. SAE-799. GLYCO 68. DAIDO L23. |
||
|
CuPb6Sn6Zn3 |
70 bis 100HB |
Einheimische Erzeugnisse |
||
|
CZn10 |
70 bis 100HB |
Din G-CuSn10;BS PB1 |
||
|
CuSn6.5P |
70 bis 100HB |
DIN CuSn6 ((2.1020); JIS H3110 |
||
|
AlSn20Cu |
30 bis 40HB |
JIS-AJL. SAE-783. GLYCO74. Gletscher AS15. ACL820 |
||
|
Typ der Ware:
|
Trockenrutschlager
|
|
Anwendung:
|
Hebe- und Bergbaumaschinen,
Forstmaschinen, landwirtschaftliche Maschinen usw. |
|
Material:
|
- Das ist nicht wahr.
|
|
Dichte:
|
80,8 g/cm3
|
|
Maximale dynamische Last:
|
100 N/mm2
|
|
Maximale Lineargeschwindigkeit ((Grieß):
|
2 m/s
|
|
Maximaler PV-Wert für Fett:
|
2.8N/mm2·m/s
|
|
Druckfestigkeit
|
> 460N/mm2
|
|
Ausfallstärke N/mm2
|
> 280N/mm2
|
|
Härte:
|
90 bis 150
|
|
Paarungsachse
|
Härte ≥ 50, Rauheit 0,4-1.0
|
|
Betriebstemperatur
|
-40 ~ + 150 °C
|
|
Reibungskoeffizient
|
0.06 bis 0.15
|
|
Lineare Expansionskoeffizient
|
18.5×10-6/K
|
|
Wärmeleitungskoeffizient
|
58 W/m·K
|
|
Zusätzlich zum Standard-Produktkatalog werden auch nicht-Standard-Produkte bereitgestellt oder nach Kundenanforderungen bestellt. |
|
| Grundausstattung | Härtheit | TEMPERATUR Zulassungsbereich |
Widerstandsfähigkeit | Geschwindigkeit des Schlüssels Beschränkung |
|---|---|---|---|---|
| Bei der Verwendung von CuSn8P0.3 / CuSn6.5P0.1 | HB90 HB120 | -100 °C +200 °C | 60 N/mm2× m/s | 2.5 m/s |
Verschleißfestes Lager aus massivem Bronzeband mit Perforation für geschmierte Anwendungen
Verbesserte Leistung im Vergleich zu PVB092-Bronzlagern: größere Fettbehälter verlängern die Wartungsintervalle, Schmutz und Schmutz werden in die Perforationen gefegt und dadurch der Verschleiß verringert
Optimale Leistung bei relativ hohen Belastungen und niedrigen Drehzahlen
| Allgemeine | Einheit | Wert | |
| Höchstlast, p |
Statik Dynamisch |
N/mm2 N/mm2 |
120 40 |
| Betriebstemperatur |
Min. Maximal |
°C °C |
- Vierzig. 150 |
