Markenbezeichnung: | bimetal SAE-797 SAE 48 SAE-799 bushings |
Modellnummer: | Bimetallisches Lager JF ‐ 800 CuPb10Sn10 SAE ‐ 797, JF-‐ 720, CuPb24Sn4, SAE-‐ 799, JF-‐ 700 CuPb30, |
MOQ: | 800-teilig/Stücke (Min. Order) |
Preis: | $0.20 - $2.00 / Pieces ,Negotiable |
Zahlungsbedingungen: | TT IM VORAUS Western Union |
Versorgungsfähigkeit: | werfende bimetallische Buchse, China, Hersteller, Lieferanten, Fabrik, Großhandels-, metrischer Selb |

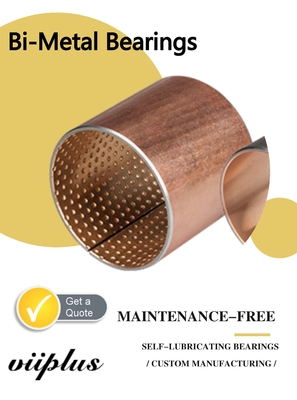

Bimetallverpackte Lager, z. B. aus CuPb10Sn10 (einer Kupfer-Blei-Zinn-Legierung), werden häufig in Anwendungen verwendet, die eine hohe Belastbarkeit, eine gute Verschleißfestigkeit,und zuverlässige Leistung unter SchmierungHier ist eine Aufschlüsselung der wichtigsten Aspekte dieses Materials und seine Anwendung in Lagern:
Material: CuPb10Sn10
Zusammensetzung:
Kupfer (Cu): Grundstoff, der eine gute Wärmeleitfähigkeit und Festigkeit bietet.
Blei (Pb): ~ 10%, verbessert die Reibungsbeständigkeit und Einbettenfähigkeit (Fähigkeit, Schmutz oder Schmutz aufzunehmen).
Zinn (Sn): ~ 10%, erhöht die Härte, Verschleißfestigkeit und Korrosionsbeständigkeit.
Eigenschaften:
Hohe Tragfähigkeit.
Gute Ermüdungsbeständigkeit.
Ausgezeichnete Kompatibilität mit Stahlwellen.
Geeignet für sowohl geschmierte als auch geringgeschmierte Bedingungen.
Moderate Korrosionsbeständigkeit (verbessert durch den Zinngehalt).
Spezifikation SAE-797
SAE-797 ist eine Standardspezifikation für bimetallische Lager, die typischerweise aus einer Stahlunterlage mit einer Schicht aus Lagermaterial (z. B. CuPb10Sn10) besteht.
Die Stahlunterlage liefert eine hohe Strukturfestigkeit, während die CuPb10Sn10-Schicht die notwendigen Tragfähigkeiten bietet.
Diese Lager werden häufig in Automobil-, Industrie- und Schwermaschinenanwendungen eingesetzt.
Schmierte Metallsträucher
Schmierung:
CuPb10Sn10-Lager sind so konzipiert, dass sie mit Schmierung (Öl oder Fett) betrieben werden, um Reibung und Verschleiß zu reduzieren.
Der Bleigehalt in der Legierung trägt dazu bei, einen Schmierfilm auch bei geringem Schmierverhalten zu erhalten.
Anwendungen:
Motorlager (Kurbelwelle, Verbindungsstangen).
Die Ausrüstung für die Ausrüstung ist in der Tabelle 1 aufgeführt.
Lager für Industrieanlagen.
Pumpen und Kompressoren.
Vorteile von CuPb10Sn10 Lager
Hohe Tragfähigkeit: Geeignet für schwere Anwendungen.
Abnutzungsbeständigkeit: Zinngehalt verbessert die Haltbarkeit.
Konformität: Bleigehalt ermöglicht es dem Lager, sich an kleine Fehlausrichtungen anzupassen.
Einbettbarkeit: Kann kleine Partikel im Schmiermittel ohne erhebliche Beschädigung vertragen.
Wärmeleitfähigkeit: Kupfer verringert die Gefahr einer Überhitzung.
Typische Anwendungen
Automobilindustrie: Motorlager, Getriebekomponenten.
Industrie: Hydrauliksysteme, Kompressoren und schwere Maschinen.
Marine: Propellerwellen und Ruderlager.
Überlegungen
Sicherstellen der richtigen Schmierung, um die Lebensdauer des Lagers zu maximieren.
Vermeiden Sie übermäßige Temperaturen, da Blei bei hohen Temperaturen weich werden kann.
Verwenden Sie kompatible Wellenmaterialien (z. B. gehärtetem Stahl), um einen übermäßigen Verschleiß zu vermeiden.
Wenn Sie spezifische Antragsvoraussetzungen haben oder weitere Informationen benötigen, fragen Sie bitte!
Bimetall-Wrapped Bearings Material CuPb10Sn10 SAE-797 sind geschmierte Metallschläuche, die eine überlegene Verschleißfestigkeit und Tragfähigkeit bieten.auch als Zinn-Blei-Bronze bekannt, kombiniert die Festigkeit und Duktilität von Kupfer mit der Verschleißfestigkeit und Schmierfähigkeit von Zinn und Blei. SAE-797 ist eine Standardvorgabe für diese Art von Material,Gewährleistung einer gleichbleibenden Qualität und Leistung.
Diese Buschen sind mit einer äußeren Metallschicht, typischerweise Stahl, umhüllt, die zusätzliche Festigkeit und Langlebigkeit bietet.Die CuPb10Sn10-Legierung wird dann in den inneren Durchmesser der Busche gepresst oder gesintert, wodurch eine bimetallische Struktur entsteht, die die Vorteile beider Materialien kombiniert.
Die geschmierte Beschaffenheit dieser Buschen ermöglicht es ihnen, auch bei hohen Lasten und Geschwindigkeiten mit minimalem Reibungs- und Verschleiß zu arbeiten.Dies macht sie ideal für Anwendungen, bei denen Zuverlässigkeit und lange Lebensdauer von entscheidender Bedeutung sind, z. B. bei Automobilgetrieben, Motoren und anderen schweren Maschinen.
Das CuPb10Sn10 SAE-797-Material ist zudem korrosions- und oxidierungsbeständig und verlängert so die Lebensdauer der Buschen weiter.die eine präzise Montage und Installation in verschiedenen Anwendungen ermöglicht.
Zusammengefasst bieten Bimetall-Umwickellagermaterial CuPb10Sn10 SAE-797 geschmierte Metallschläuche eine überlegene Lösung für Anwendungen, die eine hohe Verschleißfestigkeit, Belastbarkeit,und Verlässlichkeit.
BimetalllagerbüscheBleifreies Bimetalllager,mit Niedrigkohlenstoffstahl als Ausgangsmaterial,gesintert mitDas ist CuSn6.5P0.1Schicht aus Legierung.gute LeistungBei vielen Arbeitsbedingungen kann es sich um den Austausch von Bimetall-Büschen mit Blei- oder Bronze-Büschen handeln.
mit einer Breite von nicht mehr als 20 mm | Das ist CuSn6.5P0.1 | Maximale Temperatur | 200°C |
Lastkapazität | 65N/mm2 | mit einer Dicke von mehr als 0,05 mm | HB70 ~ 100 |
Bimetallumwickelte LagerStahlhülle mit einer Blei-Bronz-Behälterung für Öl-Schmierungsanwendungen.Chemische Zusammensetzung Material Legierungszusammensetzung Internationale Norm Legierungshärte JF‐800 CuPb10Sn10 SAE‐797,JF‐720,CuPb24Sn4,SAE‐799,JF‐700 CuPb30,JF‐J20 AlSn20Cu.Dieses Material weist eine hohe Tragfähigkeit und gute Müdigkeitseigenschaften auf.
Auf Bestellung hergestellte Lagerformen: zylindrische Buschmaschinen und Schubspülmaschinen mit außerordentlichen Abmessungen, Schiebeplatten, maßgeschneiderte Lagerbauten
Es wird weit verbreitet in Automobilanwendungen wie Kompressoren, Lenkgeräte, Servolenkung, Pedallager, King-Pin-Büsche, Heckschrauben, mechanische Handhabungs- und Hebegeräte,Hydraulikmotoren, landwirtschaftliche Maschinen usw.
Besonders gefertigte Lager und Schläuche gegen Verschleiß Bimetalllager Schläuche, Bronze Stahl Flanken Schläuche fürAusbau und Ausbau der Bauteile
VIIPLUSLager Die Reichweite und Leistung kleiner und mittlerer Maschinen: Bulldozer, Bagger, Ladegerät und Schlaghammer.
VIIPLUSBimeytal-Buschungen Spezialisiert auf den Großhandel von Büschen-Ersatzteilen, wie Bagger, Ladegerät, Asphaltbetonpflasterer, Straßenrolle, Grinder und Mischanlage.

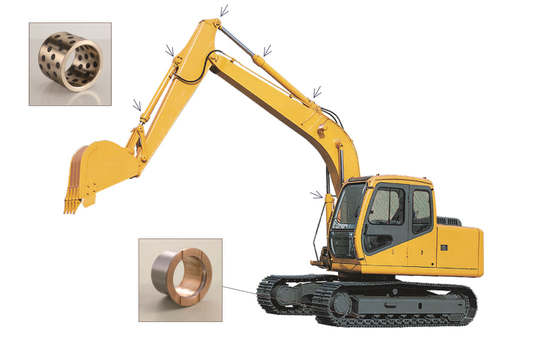

Das selbstschmierende Lager eignet sich weitgehend für Hydraulikbagger, Schlepplader, Radlader, Straßenmaschinen, Brückenmaschinen, Bergbaumaschinen und so weiter.
Zersetzungshammer Wartungsfreie Lagerlösung,z. B. selbstschmierende Lager für Ladegeräte und Schraubgeräte
Hersteller von Baumaschinen und sonstigen Geländeanlagen dürfen Schmierstofflager aus rostfreiem Stahl verwenden,Wartungsfrei und langlebigUnd bietet eine überlegene Leistung.Dies reduziert die Kosten und erfordert darüber hinaus keine Wartung des automatischen Schmiersystems.
Zuverlässige, leichte, schmierfreie Lösungen werden in der Baumaschine weit verbreitet.hohe Verlässlichkeit, wie z. B. schwere Erdbewegungsgeräte, Bergbaugeräte, Sortiermaschinen, Bagger, Betonpumpen, Fahrer, Hebegeräte wie Gabelstapler, Palettenwagen,Scheren, Aufzugs- und Wartungsplattformen und alle Arten von Kränen, Containerverkehrssystem.
Ohne Schmierung bieten selbstschmierende Lager den Kunden umweltfreundlichere Betriebsvorteile.Unsere selbstschmierten Lager sind sauber, leicht, umweltfreundlich,und zuverlässiger als herkömmliche geschmierte Kupferlager.
niedrigere Kostender Eigentumsrechte,WartungsfreiBetrieb und längere Lebensdauer
Leichtgewicht, kompakte, robuste Lagerkonstruktion mit ausgezeichneter Stoßbeständigkeit,höhere Produktivität,Lagersatzwartung und -ersatz ohne Ausfallzeiten.
Die Verbundlagerstruktur bietetausgezeichnete chemische Korrosionsbeständigkeit
Umweltfreundliche Trocknung kann die Bodenverschmutzung durch Ölverschmutzung beseitigen
Reduzierung der Ausrüstungskostenohne Schmiersysteme, Leitungen, Schläuche, Verbindungen/Teile und
teure Öldichtungen
VIIPLUS-LagerWir haben unabhängig entwickelte Baggerlager entwickelt.
Der Hydraulikmotor wird mit dünnen Wandlagern auf dem verwendeten Lenkgerät, Baggern, Gasturbinen, Winden und anderen mechanischen Geräten gestützt.mitCuPb10Sn10 oder CuSn6Zn6Pb3Bronzepulver, das diehöchste TragfähigkeitDie Anwendung umfaßt die Ausgleichsfederung von schweren Lkw, die Gleiswalze von Bulldozern, das Autoschassis usw.Die Bi-Metall-Bushing besteht aus Bronzematerial als innere Schicht und zäh Stahlmaterial als äußere SchichtDas starke und robuste Stahlmaterial als Außenschicht verstärkt die Bi-Metall-Buschung, erlaubt die Verlängerung des Lebenszyklus der Bi-Metall-Buschung und verbessert die Arbeitsqualität.Es kann nicht nur den hohen Preis aller Bronze-Buschung zu ersetzen, sondern auch die Produktionskosten zu reduzieren.
Die Bimetall-Büschung ist auf kohlenstoffarmem Stahl, gesintert mitCuPb10Sn10 oder CuSn6Zn6Pb3Bronzepulver, das diehöchste TragfähigkeitDie Anwendung umfaßt die Ausgleichsfederung von schweren Lkw, die Gleiswalze von Bulldozern, das Autoschassis usw.
Es handelt sich um ein leicht hochlastfähiges und niedriggeschwindiges Buschwerk mit breiter Anwendung.
mechanische Leistung |
Lastkapazität |
Statische Belastung |
150N/mm2 |
Max.Betriebstemperatur |
Fettschmierung |
150 °C |
|
Ölschmierung |
250 °C |
||
PV-Grenzwert |
Ölschmierung |
10N/mm2.m/s |
|
Trockenschmierung |
2.8N/mm2.m/s |
||
Lineare Geschwindigkeit |
Trockene Reibung |
0.4 m/s |
|
Fettschmierung |
2.5 m/s |
||
Paarungsachse |
Härte |
≥ 53 HRC |
|
Grobheit |
Ra-0,32 bis 0.63 |
||
Zulassungsfähigkeit |
185 N/mm2 |
||
Härte der Legierung |
HB 70 bis 100 |
||
Reibungskoeffizient |
0.05 bis 0.22 |
||
Wärmeleitfähigkeit |
47 W/mk |
||
Koeffizient der Wärmeausdehnung |
18x10(-6)/k |
Zwei-Metall-Büschekann in Unterbauteilen und Motoren der Automobilindustrie, der Baumaschinen usw. verwendet werden.
Lastkapazität: 120 n/mm2
Temperaturgrenze: -100~+200
Geschwindigkeitsbegrenzung: 6 m/s
Chemische Zusammensetzung: Cu80pb10sn10
Härte: Hb60 ~ 90
1. mittlere Lastkapazität und mittlere Müdigkeitshemmung
2. bei mittlerer Geschwindigkeit angewendet.
3. Gute Korrosionsbeständigkeit und Gleitfähigkeit
VIIPLUS VSB-80-Bimetall-Büscheist mit hochwertigem, kohlenstoffarmem Stahl mit Zinn-Blei-Bronz-Legierung versehenBei der Verarbeitung von ZellstoffenUm die Abriebsbelastung zu verringern, kann die Oberfläche der Legierung mit kugelförmigen Ölsäulen bearbeitet werden, um die Speicherung des Öls zu erleichtern.Es könnte Kupfer oder Zinn auf der Stahlrückseite sein. Es kann auf Bedingungen vonmit mittlerer Last bei mittlerem oder hohem LaufIn mechanischen Anwendungen wird VSB-80 für die Herstellung von gewickelten Buschen, Schubspülmaschinen und Buschen auf der Verbindungsstabebene von Gasmotoren verwendet.
Zubereitungen:Stahl+CuPb10Sn10
Schachwerk des Baggergergerätes, Schlepperradbügel
Anwendungsbereich: Kraftfahrzeugmotoren, Maschinenbau und Landwirtschaft, schwere Baumaschinen usw.
Dieses Material wird empfohlen, untermittlere Drehzahl und mittlere LastEs wird weit verbreitet für Motorstangenenden, Kingpin-Büschungen, Fahrwerkwalzen,Hydraulische Zylinderstangen für Baumaschinen und kugelförmige Gelenklager für LandmaschinenDa dieses Material mit Blei versehen ist, dürfen die spezifischen Teile nach bestimmten Gesetzen oder Vorschriften nicht verwendet werden.
Bimetalllager Streifen, Schiebebahnen Schiebeplatte Bimetallstreifen Materialien
Stahlhülle mit einem Bleibronzen-Lagermaterial für Ölgeschmierte Anwendungen.hohe Belastbarkeit und gute Müdigkeitseigenschaften, ist es weit verbreitet in Automobilanwendungen wie Kompressoren
VSB-80 Bimetall-Verbundlager
Stahlhülle mit einer Bleibronzen-Lagerung für Ölgeschmierte Anwendungen.hohe Tragfähigkeit und gute MüdigkeitseigenschaftenEs wird in der Automobilindustrie wie Kompressoren, Lenkgeräte, Servolenkung, Pedallager, King-Pin-Büsche, Heckschrauben, mechanische Handhabungs- und Hebegeräte weit verbreitet.Hydraulikmotoren, landwirtschaftliche Maschinen usw.
Bimetalllager mit Stahlunterlage und Bronzeauflage
Besonders geeignet fürhohe spezifische Belastungen mit Schwingungsbewegung und geringer Frequenz
Anwendbar unter rauen Betriebsbedingungen
Hohe Tragfähigkeit, sehr gute Ermüdungsbeständigkeit bei höheren Temperaturen
1.Sinterierte Bronze Schicht:Gutes hat Verschleißfestigkeit und eine ausgezeichnete Tragfähigkeit.
2Stahlrücken: Der Stahlrücken bildet das Fundament der Buschen und bietet eine außergewöhnliche Stabilität, Tragfähigkeit und Wärmeabsorption.
Stahlunterlage und Bleibronze
Stahl + CuPb10Sn10 mit Einzug
|
mit einer Breite von mehr als 20 mm, |
CAuftrieb |
- Was? |
Pb |
Schn |
Zn |
P |
Fe |
Ni |
Sb |
Andere |
Restbetrag |
9 bis 11 |
9 bis 11 |
0.5 |
0.1 |
0.7 |
0.5 |
0.2 |
0.5 |
Lagerformen in Standardgrößen
Zylindrische Sträucher
Schubspalter
Schiebelager, Bimetallbusch, Verpackung aus Bronze, Ölbusch, Öllager, Lieferant China, hohe Qualität
