| Markenbezeichnung: | bimetal SAE-797 SAE 48 SAE-799 bushings |
| Modellnummer: | Bimetallische bleifreie Gleitlager JF800 JF720 JF700 |
| MOQ: | 800 Stück / Pieces |
| Preis: | $0.05 - $1.00 / Pieces |
| Zahlungsbedingungen: | TT im Voraus, Western Union |
| Versorgungsfähigkeit: | werfende bimetallische Buchse, China, Hersteller, Lieferanten, Fabrik, Großhandels-, metrischer Selb |
Die Kombination SAE-797 / CuPb10Sn10 bezieht sich auf einen Bimetall-Lagerwerkstoff, der üblicherweise in selbstschmierenden Bronzebuchsen verwendet wird. Hier ist eine Aufschlüsselung der Komponenten und ihrer Bedeutung:
1. SAE-797:
Dies ist eine Spezifikation der Society of Automotive Engineers (SAE) für ein Bimetall-Lagermaterial.
Es besteht typischerweise aus einem Stahlträger (für Festigkeit und Haltbarkeit), der mit einer Bronzelegierungsschicht (für die Lagerleistung) verbunden ist.
Die Bronzeschicht in SAE-797 ist oft eine Blei-Zinn-Bronzelegierung, wie zum Beispiel CuPb10Sn10.
2. CuPb10Sn10:
Dies ist die Zusammensetzung der im Lager verwendeten Bronzelegierung.
Cu = Kupfer (unedles Metall, typischerweise etwa 80 %).
Pb = Blei (10 %), das selbstschmierende Eigenschaften bietet und die Anpassungsfähigkeit verbessert.
Sn = Zinn (10 %), das die Festigkeit, Korrosionsbeständigkeit und Verschleißfestigkeit erhöht.
Diese Legierung ist für ihre hervorragenden Gleiteigenschaften bekannt und eignet sich daher für Anwendungen mit hoher Belastung und niedriger Geschwindigkeit.
3. Bimetalllager:
Bimetalllager kombinieren die Festigkeit eines Stahlrückens mit den Lagereigenschaften einer Bronzelegierung.
Der Stahlrücken sorgt für strukturellen Halt und verhindert Verformungen unter Belastung.
Die Bronzeschicht (CuPb10Sn10) sorgt für die nötige Verschleißfestigkeit, Einbettbarkeit und selbstschmierende Eigenschaften.
4. Selbstschmierende Bronzebuchsen:
Das Blei (Pb) in der CuPb10Sn10-Legierung wirkt als Festschmierstoff und reduziert Reibung und Verschleiß.
Diese Buchsen sind ideal für Anwendungen, bei denen eine externe Schmierung schwierig oder unpraktisch ist.
Zu den üblichen Anwendungen gehören Automobilkomponenten, Industriemaschinen und Schwermaschinen.
Haupteigenschaften:
Hohe Belastbarkeit: Geeignet für schwere Anwendungen.
Gute Verschleißfestigkeit: Lange Lebensdauer auch unter rauen Bedingungen.
Selbstschmierend: Reduziert den Wartungsaufwand.
Korrosionsbeständigkeit: Der Zinngehalt verbessert die Oxidations- und Korrosionsbeständigkeit.
Anwendungen:
Automotive: Kurbelwellenlager, Pleuellager.
Industrie: Hydraulikpumpen, Kompressoren und Getriebe.
Marine: Propellerwellen und Ruderlager.
Wenn Sie spezielle Fragen zum Material, seiner Leistung oder seinen Anwendungen haben, können Sie uns gerne fragen!

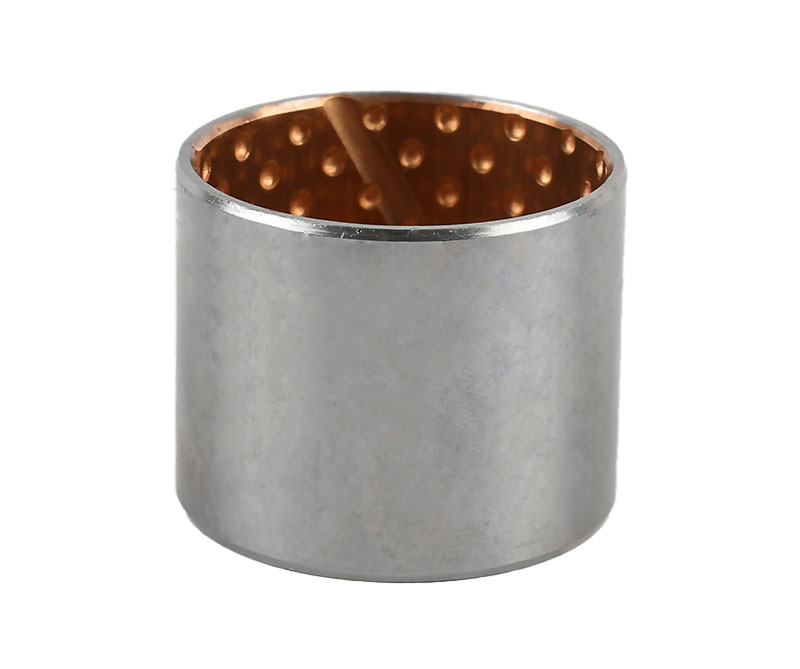

Die selbstschmierende Bronzebuchse VIIPLUS aus bimetallischem Material SAE-797/CuPb10Sn10 ist eine Hochleistungslagerlösung, die für eine Vielzahl industrieller Anwendungen entwickelt wurde. Die Bimetallkonstruktion kombiniert die Festigkeit und Verschleißfestigkeit von Bronze mit den Schmiereigenschaften von Blei und Zinn, was zu einem Lager führt, das sowohl langlebig als auch selbstschmierend ist.
Die SAE-797/CuPb10Sn10-Legierung bietet eine hervorragende Korrosionsbeständigkeit und Tragfähigkeit und eignet sich daher für den Einsatz in rauen Umgebungen und unter hoher Belastung. Die selbstschmierenden Eigenschaften des Materials reduzieren Reibung und Verschleiß erheblich, verlängern die Lebensdauer des Lagers und verbessern die Betriebseffizienz.
Die selbstschmierende Bronzebuchse VIIPLUS ist eine zuverlässige Wahl für Maschinen, Geräte und andere industrielle Anwendungen, bei denen ein reibungsloser und effizienter Betrieb entscheidend ist. Seine einzigartige Materialzusammensetzung und sein selbstschmierendes Design machen es zu einer hervorragenden Option zur Reduzierung von Wartungskosten und Ausfallzeiten.
Zusammenfassend lässt sich sagen, dass Bimetalllager SAE-797 / CuPb10Sn10 von VIIPLUS mit ihren selbstschmierenden Eigenschaften und ihrer hohen Leistung eine ausgezeichnete Wahl für industrielle Anwendungen sind, die Haltbarkeit und Effizienz erfordern.
Dünnwandige Bimetalllager mit Bronze, Lagerformen auf Bestellung:Zylinderlager, Flanschlager, Gleitplatten, Halbschalen, Gleitlager, kundenspezifische Lagerformen. Stahltyp Bimetallbuchsen G-CuPb10SnDIN 1716 SAE-797 / CuPb10Sn10 | - Selbstschmierende Bronzebuchse VIIPLUS
Bushing Company, gesintertes SAE-799CuPb24Sn4Lieferant von Bimetallbuchsen. Wir arbeiten gemeinsam an der Entwicklung von Lösungen für die anspruchsvollsten BIMETALL-Anwendungen. Benötigen Sie Hilfe bei der Suche nach den richtigen Bimetallbuchsenprodukten? Unsere Experten für Gleitlagerteile können Ihnen helfen. Fordern Sie sofortige Hilfe an. Fordern Sie ein Angebot für Material anStahl+CuPb10Sn10, Stahl+CuPb24Sn4, Stahl+CuPb24Sn, Stahl+CuPb30, Stahl+CuPb10Sn10+GRAPHIT.
Diese Bimetallbuchse kann in verschiedenen Ausführungen hergestellt oder individuell angepasst werden.
-Druck- oder Lagerplatten
-Flanschbuchse
-Geschweißte Verbindungsbuchse
-Geteilte Verbindungsbuchse
-Clench-Lock-Buchse
-Speziell bearbeitete Merkmale
Hersteller von Bimetall-Trimetall-Lagern und -Buchsen sowie gegossenen Massivlagern und -Buchsen, Legierungsreferenz und Materialeigenschaften.Sae-797 / Cupb10sn10 | Bimetalllager - Selbstschmierende Bronzebuchse von Viiplus, Bimetallbuchse Sae-797 basiert auf Stahl und ist mit gesintertCuPb10Sn10 oder CuSn6Zn6Pb3als Futterschicht.
Die stärkste Art von Bimetallbuchsen, die in vielen Bereichen weit verbreitet ist. Dieser Typ bietet die beste Leistung im Bereich der aus Cu-Pb-Legierung konstruierten Buchsen. Daher hat er eine breite Anwendung und eignet sich vor allem für Orte mit mittlerer Geschwindigkeit und hohem Aufprall usw. Wir verfügen über umfangreiche Erfahrung in der Herstellung und Lieferung kundenspezifischer Bimtel-Buchsen und Lager.
Bimetall-umwickelter Stahl mit Bronze-Serie – metrische Buchsen Wenn Sie Hilfe bei der Auswahl der besten Produkte für Bimetall-Buchsen und Flanschlager für Ihre spezielle Anwendung benötigen, klicken Sie hier, um zu unserem Online-Katalog mit Angaben zu Bimetall-Buchsen zu gelangen für die Gleitlager Serie Buchsen mit Größe inklusive Typen-Downloads.BIMETALL CUSN10PB UMWICKELTER STAHL MIT BRONZESTREIFEN ...
| Gewickeltes Verbundgleitlager, Stahl/Bronze verkupfert oder verzinnt, DIN 1494 / ISO 3547, wartungsfrei, mit Schmiertaschen | |||
| TECHNISCHE DETAILS | |||
| Spezifische Tragfähigkeit statisch | ≤ 250 [N/mm2] | Temperaturbelastung | - 40 [°C] bis + 250 [°C] |
| Spezifische Tragfähigkeit dynamisch | ≤ 140 [N/mm2] | ||
| Gleitgeschwindigkeit | ≤ 2,5 [m/s] | Max. PV-Wert | 2,8 [N/mm² xm/s] |
| Reibungswert | 0,04 [µ] bis 0,12 [µ] | Prozentsatz der Kontaktfläche | > 75 [%] |
| MATERIALIEN | |||
| Unterstützendes Material | Stahl verkupfert oder verzinnt | Gleitschicht | CuPb10Sn10 |
| TOLERANZDETAILS | |||
| Gehäuse Ø | H7 | Wellentoleranz | f7 bis h8 |
| Buchsen-Innen-Ø nach der Montage | H9 | ||
| SCHAFTMATERIAL | |||
| Stahl, gehärtet oder ungehärtet | |||
| Oberflächenrauheit ≤ Ra 0,8 | |||
| EIGENSCHAFTEN | |||
| Für hohe Belastbarkeit und oszillierende Bewegung, sowie für rauen Einsatz und Temperaturbelastung. Langzeitschmierung durch Schmierstoffspeicherung. | |||
| ANWENDUNGSBEREICH | |||
| Laufrollen, Baumaschinen, Kranbau, Landmaschinen (Stoßbelastung) | |||
| WARTUNG | |||
| Es handelt sich um ein wartungsarmes Buchsenmaterial. Bei der Montage ist eine Erstbefettung erforderlich, danach ist eine periodische Befettung mit Öl oder Fett zwingend erforderlich. | |||
| MONTAGEHINWEIS | |||
| Gehäuse | Montageschräge min. 1,5 mm x 15–45° | ||
| Welle | Montageschräge 5 mm x 15°, Kanten abgerundet | ||
| Der Einsatz eines geeigneten Einpressdorns ist empfehlenswert. Bei der Montage kann eine Fettschmierung der Außenfläche erforderlich sein. | |||
| Kleben | Der Kleber darf die Gleitfläche nicht berühren! | ||
Bimetallischer Lagertyp aus Stahl mit bronzefarbenem, verkupfertem Stahlgehäuse mit gesinterter Bronzeauskleidung. Wenn Sie Hilfe bei der Auswahl der besten bimetallischen Buchse und des besten Gleitlagers für Ihre spezielle Anwendung benötigen, denken Sie bitte daran, dass Design-Engineering und Anwendungsunterstützung von VIIPLUS CHINA als Teil unseres Wertes erhältlich sind -Zusätzliche Dienste, die Ihren Online-Einkauf in China erleichtern sollen.
klicken Sie hierum zu unserem Online zu gelangenKatalog Gleitlagerund Hülsenbuchsenprodukt unten für die Buchsen der Bimetall-Serie mit fast 100 Produkten, einschließlich kostenloser CAD-Downloads.
Material der Buchsen, Toleranzen und Präzision, Lagerspiel, Schmierung, Einbau und Montage, Informationen zur Last- und Lebensdauerberechnung, Wellendurchmesser, Wellengröße, Gehäusebohrungsdurchmesser. Lageraußendurchmesser, Lagerbohrung nach Montagespiel, Wandstärke, Lagerlängentoleranz
Buchsen (auch Gleitlager, Gleitlager, Gleitlager oder Linearhülsenbüchsen genannt) arbeiten mit einer Gleitbewegung zwischen den beweglichen Flächen. Die Auswahl der Buchsen richtet sich nach der Geschwindigkeit und der aufgebrachten Last. Wartungsfreie Buchsen erfordern für den Betrieb keine zusätzliche Schmierung. VIIPLUS liefert mehr als 3.000 verschiedene hochwertige selbstschmierende Lagerbuchsenmodelle aus verschiedenen Materialien, darunter alle Metalle, Kunststoffe und Verbundwerkstoffe.
|
Referenz des Materialstandardcodes für BIMETALLBUCHSEN |
||||
|
Material |
Legierungszusammensetzung |
Härte der Legierung |
Internationaler Standard |
|
|
BI-METALL-BUCHSEN |
CuPb10Sn10 |
80~120HB |
JIS-LBC3. JIS-LBC3. SAE-797. DIN CuPb10Sn. UNS C93700. CLEVITE F100. |
|
|
CC495KDAIDO L10. DAB D57. Federal Mogul HF2. Reibungsarme Buchse SY. GLYCO66. ACL F100 |
||||
|
CuPb24Sn4 |
45~70HB |
JIS-LBC6. JIS-LBC6. SAE-799. GLYCO 68. DAIDO L23. Clacie RSX. ACL F250 |
||
|
CuPb6Sn6Zn3 |
70-100HB |
Din17670 |
||
|
CuSn10 |
70-100HB |
Din G-CuSn10 ;BS PB1 |
||
|
CuSn6,5P |
70-100HB |
DIN CuSn6(2.1020); JIS H3110 |
||
|
AlSn20Cu |
30~40HB |
JIS-AJL. SAE-783. GLYCO74. Reibungsarme Buchse AS15. ACL820 |
||
Bimetall-Buchse und selbstschmierende Lager Präzisions-Industriegleitlager
VIIPLUS MADE IN CHINA Sliding Bearings ist der komplette One-Stop-Lieferant für KMU und OEMs sowie für Großhändler, die hochpräzise, selbstschmierende Lager, Buchsenscheiben aus Bronze und verwandte Produkte sowie damit verbundene professionelle Dienstleistungen einschließlich erstklassiger Technik und Konstruktion beziehen . Unsere Lagerprodukte und Designlösungen verbessern die Leistung Ihres Produkts. Machen Sie Ihr Unternehmen wettbewerbsfähiger und erleichtern Sie Ihren Einkauf. Entdecken Sie, welches unserer umfangreichen Produkte oder Dienstleistungen für Ihre Anwendung genau das Richtige ist. Erleben Sie aus erster Hand, wie Gleitlager eine einfache Installation ermöglichen
Die Struktur der BiMetal-Buchsenserie besteht aus stahlverstärkten, mit Bleibronze ausgekleideten Buchsen und weist die folgenden Schichten auf:
1.Sintern Sie Bronzepulver: gute Verschleißfestigkeit und hervorragende Tragfähigkeit.
2. Stahlträger: bietet außergewöhnlich hohe Tragfähigkeit und hervorragende Wärmeableitung.
3.Kupferbeschichtung 0,002mm, gute Korrosionsbeständigkeit.
|
Dynamische Belastungsgrenze |
60N/mm² |
|
Statische Belastung |
120N/mm² |
|
Reibungskoeffizient |
0,08~0,2 |
|
PV-Grenze |
2,8 N/mm²*m/s |
|
Maximale Geschwindigkeit |
>2m/s |
|
Temp.limit |
-40°C~+250°C |
Die Buchsen der Serie bestehen aus einem mit Bleibronze beschichteten Material mit Stahlrücken, das speziell für geschmierte Anwendungen entwickelt wurde.hohe Belastbarkeit, hervorragende Wärmeableitung und gute Ermüdungseigenschaften.Sie werden häufig in der Automobilindustrie und in allgemeinen Industrieanwendungen eingesetzt, darunter Lenkgetriebe, Servolenkungen, Pedalbuchsen, Achsschenkelbolzenbuchsen, Heckklappengelenke, mechanische Handhabung, Hebegeräte, Hydraulikmotoren, landwirtschaftliche Maschinen usw.
