| Markenbezeichnung: | VIIPLUS |
| Modellnummer: | bimetallische Buchse |
| MOQ: | Verkäuflich |
| Preis: | verhandelbar |
| Zahlungsbedingungen: | T/T |
| Versorgungsfähigkeit: | werfende bimetallische Buchse, China, Hersteller, Lieferanten, Fabrik, Großhandels-, metrischer Selb |

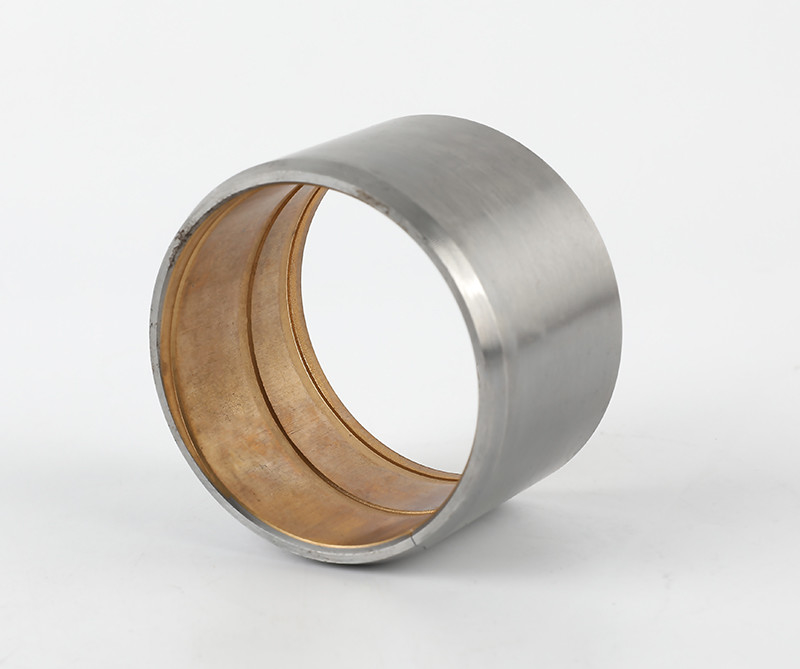

Die Bimetallbuchse mit Stahlunterlage und CuPb24Sn4-Legierung bietet eine außergewöhnliche Verschleißfestigkeit und Langlebigkeit.Sicherstellung der strukturellen Integrität und StabilitätIn der Zwischenzeit weist die CuPb24Sn4-Legierung hervorragende Tragfähigkeiten auf, einschließlich hoher Tragfähigkeit, guter Selbstschmierungseigenschaften und Beständigkeit gegen Korrosion und Verschleiß.
Die CuPb24Sn4-Legierung ist eine spezielle Art von Kupferlegierung, die 24% Blei (Pb) und 4% Zinn (Sn) enthält.für Anwendungen geeignet, bei denen schwere Belastungen, hohe Temperaturen und abrasive Umgebungen vorhanden sind.
Die Kombination aus Stahl und CuPb24Sn4-Legierung in diesem Bimetallgehäuse gewährleistet optimale Leistung in anspruchsvollen industriellen Anwendungen.während die Legierungsschicht eine überlegene Verschleißfestigkeit und selbstschmierende Eigenschaften bietetDies macht die Busche für eine Vielzahl von Anwendungen geeignet, einschließlich Verbindungsstielen, Kurbelwellen und anderen mechanischen Komponenten.
Bimetallbusche mit Stahl als Unterlage und gesintertCuPb24Sn24als Auskleidungsschicht.
Dieser Typ hat ziemlichgute Leistungin der Müdigkeitshemmung und Lastfähigkeit.
Es ist fürmittlere Geschwindigkeit und mittlere Last.
Wenn bestimmte weiche Legierungen überplattiert sind, können sie inHochgeschwindigkeitsfahrzeugVerbrennungsmotor und als Verbindungsstiel.
mit einer Breite von mehr als 20 mm,CuPb24Sn4Bei der Herstellung von Lagerformen, die auf Bestellung hergestellt werden: zylindrische Büsche mit Rillen und Schubspülmaschinen.
Stahlunterlage und Bleibronze
Stahl + CuPb24Sn4mit Einzug
|
Leistungsindex
|
Daten
|
|
|
Maximale Lastkapazität P
|
120N/mm2
|
|
|
Höchstgeschwindigkeit der Leitung V
|
Fettschmierung
|
2.5 m/s
|
|
PV-Grenzwert
|
2.8N/mm2·m/s
|
|
|
Reibungskoeffizient u
|
0.05 bis 0.15
|
|
|
Höchstleitungsgeschwindigkeit V m/s
|
Ölschmierung
|
10
|
|
Maximaler PV-Wert
|
10
|
|
|
Reibungskoeffizient u
|
0.04 bis 0.12
|
|
|
Max. Arbeitstemperatur
|
Fettschmierung
|
150
|
|
Ölschmierung
|
250
|
|
|
Paarungsachse
|
Härte
|
≥ 48 HB
|
|
Grobheit
|
Ra = 0,16 ~ 0.63
|
|
|
Material
|
Stahl+CuPb24Sn4
|
|
|
Typische Anwendung
|
Hochgeschwindigkeits-, Schwerlastmotor-Hauptwelle und Getriebe usw.
|
|
|
Härte der Legierungsschicht
|
45 bis 70
|
|
|
Wärmeleitfähigkeit
|
60 W/m·k
|
|
|
Koeffizient der linearen Expansion
|
19 × 10-6/K
|
|
|
Wir können auch nach Kunden spezielle Anfrage entwickeln, während aus dieser Tabelle
|
||
Stahlhülle mit einem Bleibronzen-Lagermaterial für Ölgeschmierte Anwendungen.hohe Tragfähigkeit und gute MüdigkeitseigenschaftenEs wird in der Automobilindustrie wie Kompressoren, Lenker, Servolenkung, Pedallager, King-Pin-Büsche, Heckschrauben, mechanische Handhabung und Hebegeräte weit verbreitet.Hydraulikmotoren, landwirtschaftliche Maschinen usw.
Lagerformen in Standardgrößen
Bimetallische Lagerformen auf Bestellung: zylindrische Buschmaschinen und Schubspülmaschinen mit nichtstandardmäßigen Abmessungen, Schiebeplatten, eigene Lagerbauten
Bimetall-Bügelist ein Bimetalllager mit Stahlrücken und gesintertCuPb24Sn4Diese Art hat ziemlichgute Leistungin Anti-Ermüdungs- undSchwerlastfähigkeit.Es ist fürmittlere Geschwindigkeit und mittlere Last.Wenn die weiche Legierung auf die Buschoberfläche beschichtet und mit Öl geschmiert wird, kann sie in einemHochgeschwindigkeitsfahrzeugVerbrennungsmotor und Verbindungsstiel.
| Bleibronzenlegierung | CuPb24Sn4 | Maximale Temperatur | 170°C |
| Lastkapazität | 38N/mm2 | mit einer Dicke von nicht mehr als 0,01 mm |
HB45 ~ 70
|
