Das Bimetallische Lager-720 ist eine leistungsstarke Lagerlösung, die in einer Vielzahl von industriellen Anwendungen eine überlegene Verschleißfestigkeit und Haltbarkeit bietet.Die Bimetallkonstruktion vereint die Festigkeit und Steifigkeit von Stahl mit den selbstschmierenden Eigenschaften einer weicheren Metalllegierung, was zu einem Lager führt, das schwere Lasten, hohe Geschwindigkeiten und sogar oszillierende oder wechselnde Bewegungen bewältigen kann.

Die Außenhülle aus Stahl dieses Lagers gewährleistet die strukturelle Integrität und widersteht der Verformung unter Druck, während die innere bimetallische Auskleidung eine glatte,mit einer Breite von nicht mehr als 20 mm,Diese Kombination von Materialien ermöglicht es dem Lager, in anspruchsvollen Umgebungen effizient zu arbeiten und so Verschleiß und Wartungsbedarf zu reduzieren.

Die Stahlhülsen Bimetalllager-720 ist für Anwendungen wie Baumaschinen, Schwermaschinen,und andere industrielle Anwendungen, in denen Haltbarkeit und Zuverlässigkeit von entscheidender Bedeutung sindDie Fähigkeit, extreme Bedingungen zu bewältigen und eine gleichbleibende Leistung über längere Zeiträume zu erhalten, macht es zu einer kostengünstigen Wahl für viele Branchen.

Zusätzlich zu seinen überlegenen Leistungsmerkmalen ist das Bimetallische Lager-720 auch einfach zu installieren und zu warten.Kompakte Bauweise und Standardmaße ermöglichen einen schnellen Austausch in bestehenden Geräten, wodurch Ausfallzeiten minimiert und die Produktivität maximiert werden.

Insgesamt the Steel Sleeve Bushings Bimetallic Bearing-720 is a reliable and robust bearing solution that offers exceptional value for money for any industrial application requiring a durable and high-performance bearing.

Die Bimetalllager 720 Stahlhülle ist eine Bimetallschiebehülle mit Stahlstangen und gesintertem CuPb24Sn4 als Oberflächenschiebe.

Aufgrund ihrer hohen Leistungsmerkmale und ihrer langen Lebensdauer bei geringer Materialmüdigkeit und hoher Widerstandsfähigkeit eignen sie sich für mittlere Geschwindigkeiten und Belastungen.720 Schiebebusche werden in der Bau- und Landmaschinenindustrie eingesetzt.
Herunterladen Sie den Katalog der StahlbuschenhülsenBIMETALLEGER CUPB30 Katalog.pdf

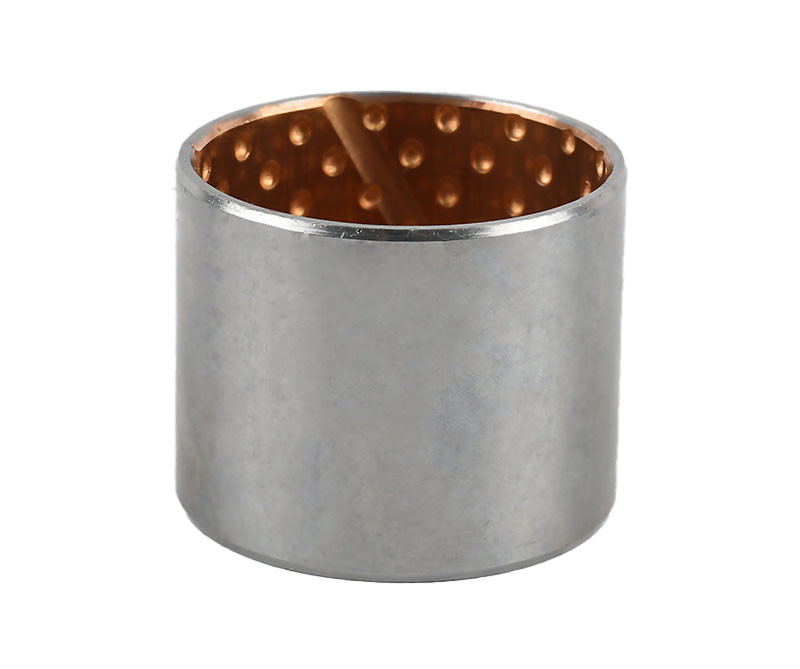

Bimetallische Stahlhülsenstruktur

Stahlunterlage und Überlagerung aus Bronzelegierung

Zusammensetzung der Bimetallstahlhülsen

• Stahl + CuPb24Sn4-Bronzlegierung

Bimetalllager mit Stahlhülle - Eigenschaften

• Besonders geeignet für hohe spezifische Belastungen mit Schwingungsbewegung und geringer Frequenz.
• Anwendbar unter rauen Betriebsbedingungen.
• Hohe Tragfähigkeit, sehr gute Ermüdungsbeständigkeit bei höheren Temperaturen.

Bimetallstahl-Schuhe -720 technische Daten

Bimetall-Bushing-720 typische Anwendung

CuPb24Sn4-Bimatalllagerist weit verbreitet in Hochgeschwindigkeits-, Schwerlastmotor-Hauptwelle und Getriebe usw.

Wählen Sie Ihre Bimetalllager Material - verwandte Buschen

Bimetalllager eignen sich für Dreh- und Schaukelbewegungen unterhohe Belastung, mittel- undHochgeschwindigkeitIn der tatsächlichen Anwendung können unterschiedliche Legierungsschichten nach verschiedenen Arbeitsbedingungen auf der Oberfläche gesintert werden.Die Produkte der Baureihe FB08G werden aus diesemDie Materialstruktur, das Anwendungsgebiet und die technischen Parameter sind wie folgt zusammengefaßt:

Relevante Daten	Daten	Bimetallische Lager -800	Bimetallische Lager -720	Bimetallische Lager -700	Bimetallische Lager -20
	Material	Kohlenstoffstahl /Stahl+CuPb10Sn10	Kohlenstoffstahl /Stahl+CuPb24Sn4	Kohlenstoffstahl /Stahl+CuPb24Sn	Kohlenstoffstahl /Stahl+AlSn20Cu
Zusätzlich zu den im Katalog aufgeführten Standardprodukten können nach Kundenwunsch auch nicht-Standardprodukte geliefert oder bestellt werden.
Anwendung		Das Bimetalllager-800-Produkt eignet sich für Automobilmotoren, Baumaschinen, landwirtschaftliche Maschinen usw.	Das Produkt bimetallische Buschungen-720 eignet sich für Hochgeschwindigkeits- und schwere Verbrennungsmotor-Hauptwellen und Getriebe.	Das Produkt bimetallische Buschungen-700 eignet sich für Hochgeschwindigkeits- und schwere Verbrennungsmotoren.	Das Produkt bimetallische Buschen-20 ist für die Hauptwellen- und Verbindungsstiellager von Verbrennungsmotoren, Luftkompressoren und Kühlschränken geeignet.
Maximale dynamische Belastung P N/mm2		140	120	120	90
Höchstgeschwindigkeit der Leitung V m/s	Fett	2.5	2.5	2.5	- Ich weiß.
Max.PV Wert N/mm2·m/s		2.8	2.8	2.8	- Ich weiß.
Reibungskoeffizient u		0.05 bis 0.15	0.05 bis 0.15	0.05 bis 0.15	- Ich weiß.
Höchstgeschwindigkeit der Leitung V m/s	Flüssigkeit	5	10	10	15
Max.PV Wert N/mm2·m/s		10	10	10	8
KoeffizientReibungskoeffizient		0.04 bis 0.12	0.04 bis 0.12	0.04 bis 0.12	0.04 bis 0.12
Höchsttemperatur °C	Fettschmierung	150	150	150	150
	Schmierung mit Flüssigkeit	250	250	250	250
Passender Schachtdurchmesser	Härte HRC	≥ 53	≥ 48	≥ 45	≥270
	Grobheit	0.32 bis 0.63	0.16 bis 0.63	0.16 bis 0.63	0.16 bis 0.63
Härte der Legierungsschicht HB		60 bis 90	45 bis 70	40 bis 60	30 bis 40
Wärmeleitfähigkeit W/mk		47	60	60	47
Koeffizient der linearen Ausdehnung (axiale)		18 × 10-6/K	18 × 10-6/K	19 × 10-6/K	18 × 10-6/K

Standarddimensionstabelle für Toleranzen
