| Markenbezeichnung: | bimetal SAE-797 SAE 48 SAE-799 bushings |
| Modellnummer: | JF800 JF720 JF700 Bimetall bleifreie Gleitlager |
| MOQ: | 800-teilig/Stücke (Min. Order) |
| Preis: | $0.20 - $2.00 / Pieces ,Negotiable |
| Zahlungsbedingungen: | TT IM VORAUS WESTERN UNION |
| Versorgungsfähigkeit: | werfende bimetallische Buchse, China, Hersteller, Lieferanten, Fabrik, Großhandels-, metrischer Selb |

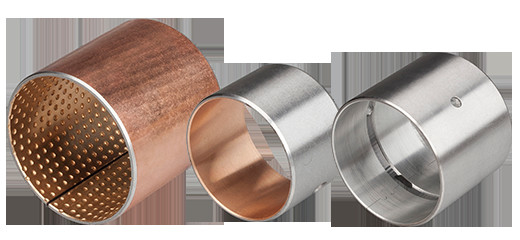

Normal verzinnte Bimetall-Lagerbuchsen aus der CuPb10Sn10-Legierung beziehen sich auf einen Lagerbuchsentyp, der aus einem Bimetallmaterial, genauer gesagt der CuPb10Sn10-Legierung, hergestellt ist. Diese Legierung besteht aus Kupfer (Cu), Blei (Pb) und Zinn (Sn) in bestimmten Anteilen, mit einem Blei- und einem Zinngehalt von 10 %. Die Verzinnung der Oberfläche dieser Lagerbuchsen sorgt für zusätzliche Korrosionsbeständigkeit und Verschleißfestigkeit und verbessert so ihre Haltbarkeit und Langlebigkeit.
Die CuPb10Sn10-Legierung wird aufgrund ihrer hervorragenden Bearbeitbarkeit, Verschleißfestigkeit und selbstschmierenden Eigenschaften häufig für Lageranwendungen gewählt. Das Bimetall-Design, das normalerweise aus einem Stahlträger mit einer CuPb10Sn10-Legierungsauflage besteht, ermöglicht es der Lagerbuchse, hohen Belastungen standzuhalten und unter anspruchsvollen Betriebsbedingungen eine stabile Leistung zu bieten.
Die Verzinnung der Oberfläche der CuPb10Sn10-Legierung verbessert nicht nur die Korrosionsbeständigkeit, sondern fungiert auch als Schutzschicht und verringert das Risiko von Schäden durch Schmutz, Feuchtigkeit oder andere Verunreinigungen. Dadurch sind die Lagerbuchsen für eine Vielzahl von industriellen Anwendungen geeignet, darunter Automobile, Maschinen und Schwermaschinen.
Zusammenfassend lässt sich sagen, dass normal verzinnte Bimetall-Lagerbuchsen aus der Legierung CuPb10Sn10 zuverlässige und langlebige Komponenten sind, die eine hervorragende Verschleiß- und Korrosionsbeständigkeit bieten und sich daher für anspruchsvolle Lageranwendungen eignen.
| JF800-Legierungscode und entsprechender internationaler Code | |||
| Produktcode | Legierungscode | Härte der Legierung | Entsprechender internationaler Code |
| JF800 | CuPb10Sn10 | 69-90 HB | DIN-CuPb10Sn, SAE-797, JIS-LBC3, -SY, GLYCO-66, FEDERAL MOGUL-HF2, DAIDO-L10, ACL-F100 |
MaterialStahl+CuPb10Sn10, Stahl+CuPb24Sn4, Stahl+CuPb24Sn, Stahl+CuPb30 Stahl+CuPb10Sn10+Graphit.Sie können online bestellen und erhalten eine schnelle und sofortige Lieferung. Bitte rufen Sie uns an oder senden Sie uns eine E-Mail zu Buchsen, um Hilfe bei der Produktauswahl zu erhalten oder um Buchsen zu finden, die nicht auf unserer Website aufgeführt sind. Buchsenkatalog (Gleitlagerkatalog) Bimetallummantelter Stahl mit Bronze-Serie Buchsenkatalog - Metrisch [Auch in Flanschausführung erhältlich]
BIMETALL-BUCHSENLAGER VSB-800.pdf HERSTELLER VON HÜLSENBUCHSEN AUS BIMETALLSTAHLBRONZE.pd...
Hersteller und Exporteur von Bimetall-, Trimetall- und Vollgussmetalllagern und -buchsen, Bimetalllager_SAE 797, SAE 799, SAE 783, SAE 48, SAE 49, Hersteller von Referenz- und Materialeigenschaften. Herstellung kundenspezifischer Bimetallhülsenbuchsen, Lieferant von Bronzestahlbuchsen und selbstschmierenden Lagern sowie anderen selbstschmierenden Lagern. Spezialisiert auf Gleitlagerlösungen. www.bronzegleitlager.com ist der führende Anbieter von Bimetalllagern und Gleitlagern
Online-Website zur Lieferantensuche für Beschaffungsfachleute, Ingenieure, Werks- und Gebäudemanagement und Unternehmen ...
Bleibronze mit Stahlrücken:
DIN CuPb10Sn, SAE797, UNS C93700, Federal Mogul / Talho HF2, Glacler SY, SAE792
CuPb24Sn4, SAE799, DAIDO L23, JIS-LBC6, GLYCO-68, ACL-F250, SAE794
Kupfer-Blei-Legierung mit Stahlrücken: CuPb24Sn SAE-49, ACL-F780 CuPb30, SAE-48, JIS-KJ3.
JF800 Bimetall-Lager Stahl-Bronze-Buchsen mit Öllöchern China Die Quelle für Pumpenbuchsen & Bimetall-Lager Online-Verkauf Bimtel-Lager: BM JF600 JF650 JF700 JF720 Beschreibung
Bimetallbuchsen bestehen aus Stahlstreifen mit einer Auskleidung aus Legierungsmaterial. Die mit Legierung ausgekleidete Oberfläche kann je nach Anwendung mit Ölnuten, Löchern, geformten Vertiefungen usw. versehen werden. Sie eignen sich für hohe Belastungen, Schwingungen und Rotationsbewegungen mit niedriger Geschwindigkeit.
VIIPLUS China BiMetal-Buchse Die Belastbarkeit kann durch Öllöcher, Nuten usw. je nach Schmierbedingungen verbessert werden. In einigen Fällen kann auch ein Trockenlager unter geschmierten Bedingungen verwendet werden.
BimetalllagerAls Matrix dient Stahlrücken, Oberfläche gesintertes Kupfer, Zinnlegierung, gewalztes Wälzlager, Standardlegierungswerkstoffe sind:CuPb10Sn10, CuSn6Zn6Pb3, CuPb24Sn4, CuPn30, AlSn20Cu.
Da die Grundplatte aus kohlenstoffarmem Stahl besteht, ist die Bearbeitungsgenauigkeit des Außendurchmessers der Wellenhülse gewährleistet. Darüber hinaus ist keine Schraubenfixierung erforderlich, nachdem das Produkt in das Sitzloch geladen wurde. Die Presspassung verhindert zuverlässig das Auftreten äußerer Kreise.
Die Änderung der chemischen Zusammensetzung der Legierung auf der Innenfläche kann den Anforderungen unterschiedlicher Lagerdrücke, Betriebstemperaturen und Gleitgeschwindigkeiten gerecht werden. Die Ölnut mit unterschiedlicher Struktur ist für die Reibungsfläche bei der Herstellung ausgelegt, und der Ölhohlraum kann den Anforderungen unterschiedlicher Ölungsarten gerecht werden und das Phänomen des Achsbeißens verhindern.
| TEIL NR. | TECHNISCHE DATEN | |||||||||
| VIIPLUS | Nenndurchmesser | Wandstärke s3 | Breite | Wellen-φ Dj,h8 | Gehäuse φ DH, H7 |
Buchse-φ Di,a Ass. im H7-Gehäuse | Ausverkaufs-CD | Ölbohrung φ | ||
| Di | Tun | max. Mindest. |
B | max. Mindest. |
max. Mindest. |
max. Mindest. |
max. Mindest. |
dl | ||
| PM2015SY | 20 | 23 | 1.490 1.430 |
15 | 20.000 19.967 |
23.021 23.000 |
+ 0,161 + 0,020 |
0,194 0,020 |
4 | |
| PM2025SY | 20 | 23 | 25 | |||||||
| PM2030SY | 20 | 23 | 30 | |||||||
| PM2215SY | 22 | 25 | 15 | 22.000 21.967 |
25.021 25.000 |
6 | ||||
| PM2220SY | 22 | 25 | 20 | |||||||
| PM2225SY | 22 | 25 | 25 | |||||||
| PM2230SY | 22 | 25 | 30 | |||||||
| PM2515SY | 25 | 28 | 15 | 25.000 24.967 |
28.021 28.000 |
|||||
| PM2520SY | 25 | 28 | 20 | |||||||
| PM2525SY | 25 | 28 | 25 | |||||||
| PM2530SY | 25 | 28 | 30 | |||||||
| PM2815SY | 28 | 32 | 1.980 1.920 |
15 | 28.000 27.967 |
32.025 32.000 |
+ 0,185 + 0,040 |
0,218 0,040 |
||
| PM2820SY | 28 | 32 | 20 | |||||||
| PM2825SY | 28 | 32 | 25 | |||||||
| PM2830SY | 28 | 32 | 30 | |||||||
| PM3015SY | 30 | 34 | 15 | 30.000 29.967 |
34.025 34.000 |
|||||
| PM3020SY | 30 | 34 | 20 | |||||||
| PM3025SY | 30 | 34 | 25 | |||||||
| PM3030SY | 30 | 34 | 30 | |||||||
| PM3040SY | 30 | 34 | 40 | |||||||
| PM3230SY | 32 | 36 | 30 | 32.000 31.961 |
36.025 36.000 |
0,224 0,040 |
||||
| PM3240SY | 32 | 36 | 40 | |||||||
| PM3515SY | 35 | 39 | 15 | 35.000 34.961 |
39.025 39.000 |
|||||
| PM3520SY | 35 | 39 | 20 | |||||||
| PM3525SY | 35 | 39 | 25 | |||||||
| PM3530SY | 35 | 39 | 30 | |||||||
| PM3535SY | 35 | 39 | 35 | |||||||
| PM3540SY | 35 | 39 | 40 | |||||||
| PM3545SY | 35 | 39 | 45 | |||||||
| PM3550SY | 35 | 39 | 50 | |||||||
| PM4020SY | 40 | 44 | 20 | 40.000 39.961 |
44.025 44.000 |
8 | ||||
| PM4030SY | 40 | 44 | 30 | |||||||
| PM4040SY | 40 | 44 | 40 | |||||||
| PM4050SY | 40 | 44 | 50 | |||||||
| PM4060SY | 40 | 44 | 60 | |||||||
| PM4530SY | 45 | 50 | 2.460 2.400 |
30 | 45.000 44.961 |
50,025 50.000 |
+ 0,225 + 0,080 |
0,264 0,080 |
||
| PM4540SY | 45 | 50 | 40 | |||||||
| PM4550SY | 45 | 50 | 50 | |||||||
| PM4560SY | 45 | 50 | 60 | |||||||
| PM5020SY | 50 | 55 | 20 | 50.000 49.961 |
55.030 55.000 |
+ 0,230 + 0,080 |
0,269 0,080 |
|||
| PM5030SY | 50 | 55 | 30 | |||||||
| PM5040SY | 50 | 55 | 40 | |||||||
| PM5050SY | 50 | 55 | 50 | |||||||
| PM5060SY | 50 | 55 | 60 | |||||||
| PM5535SY | 55 | 60 | 35 | 55.000 54.954 |
60.030 60.000 |
0,276 0,080 |
||||
| PM5540SY | 55 | 60 | 40 | |||||||
| PM5555SY | 55 | 60 | 55 | |||||||
| PM5560SY | 55 | 60 | 60 | |||||||
| PM6030SY | 60 | 65 | 30 | 60.000 59.954 |
65.030 65.000 |
|||||
| PM6040SY | 60 | 65 | 40 | |||||||
| PM6060SY | 60 | 65 | 60 | |||||||
| PM6070SY | 60 | 65 | 70 | |||||||
| PM6540SY | 65 | 70 | 40 | 65.000 64.954 |
70.030 70.000 |
|||||
| PM6550SY | 65 | 70 | 50 | |||||||
| PM6560SY | 65 | 70 | 60 | |||||||
| PM6570SY | 65 | 70 | 70 | |||||||
| TEIL NR. | TECHNISCHE DATEN | |||||||||
| VIIPLUS | Nenndurchmesser | Wandstärke s3 | Breite | Welle-φDj,h8 | Gehäuse φ DH, H7 |
Buchse-φ Di,a Ass. im H7-Gehäuse | Räumungsverkauf Co | Ölloch 0 | ||
| D, | Tun | Max Min. | B | Max Min. | Max Min. | Max Min. | Max Min. | dl | ||
| PM7030SY | 70 | 75 | 2.460 2.400 |
30 | 70.000 69.954 |
75.030 75.000 |
+ 0,230 + 0,080 |
0,276 0,080 |
8 | |
| PM7040SY | 70 | 75 | 40 | |||||||
| PM7045SY | 70 | 75 | 45 | |||||||
| PM7050SY | 70 | 75 | 50 | |||||||
| PM7065SY | 70 | 75 | 65 | |||||||
| PM7080SY | 70 | 75 | 80 | |||||||
| PM7540SY | 75 | 80 | 40 | 75.000 74.954 |
80.030 80.000 |
+ 0,235 + 0,080 |
0,281 0,080 |
9,5 | ||
| PM7560SY | 75 | 80 | 60 | |||||||
| PM7580SY | 75 | 80 | 80 | |||||||
| PM8040SY | 80 | 85 | 40 | 80.000 79.954 |
85.035 85.000 |
|||||
| PM8060SY | 80 | 85 | 60 | |||||||
| PM8075SY | 80 | 85 | 75 | |||||||
| PM8080SY | 80 | 85 | 80 | |||||||
| PM8560SY | 85 | 90 | 60 | 85.000 85.946 |
90.035 90.000 |
0,289 0,080 |
||||
| PM9040SY | 90 | 95 | 40 | 90.000 89.946 |
95.035 95.000 |
|||||
| PM9070SY | 90 | 95 | 70 | |||||||
| PM9090SY | 90 | 95 | 90 | |||||||
| PM10040SY | 100 | 105 | 40 | 100.000 99,946 |
105.035 105.000 |
|||||
| PM10050SY | 100 | 105 | 50 | |||||||
| PM10060SY | 100 | 105 | 60 | |||||||
| PM10080SY | 100 | 105 | 80 | |||||||
| PM10095SY | 100 | 105 | 95 | |||||||
| PM12050SY | 120 | 125 | 50 | 120.000 119.946 |
125.040 125.000 |
+ 0,240 + 0,080 |
0,294 0,080 |
|||
| PM13560SY | 135 | 140 | 60 | 135.000 134.937 |
140.040 140.000 |
0,303 0,080 |
||||
| VIIPLUS | Innen φ Dj Max Min. |
Außerhalb φ Do Max Min. |
Dicke ST Max Min. |
Dübelloch φ Dd Max Min. |
Teilkreis φ dP Max Min. |
Aussparungstiefe Ha Max Min. |
||||
| WC30SY | 32,00 32,25 |
54,00 53,75 |
1,45 1.41 |
4.125 4.375 |
43.12 42,88 |
0,95 1.20 |
||||
| WC35SY | 38,00 38,25 |
62,00 61,75 |
50.12 49,88 |
|||||||
| WC40SY | 42,00 42,25 |
66,00 65,75 |
54.12 53,88 |
|||||||
| WC45SY | 48,00 48,25 |
74,00 73,75 |
1,95 1,92 |
61.12 60,88 |
1,45 1,70 |
|||||
| WC50SY | 52,00 52,25 |
78,00 77,75 |
65.12 64,88 |
|||||||
Gerollte Trockengleitlager ()
Stahl + Bronzepulver + CuPb24Sn4 und/oder andere
CuPb24Sn4Ausgekleidet (wartungsfrei), selbstschmierende Gleit- oder Flanschlager, Anlaufscheibe und Streifen, Kohlenstoffstahlschale mit gesinterter Bronzeschicht, gefüllt mitCuPb24Sn4
Die Anwendung von Bimetall muss unter Ölschmierungsbedingungen erfolgen und für hohe Belastungen sowie langsame Rotations- und Schwenkbewegungen geeignet sein. Derzeit wird es häufig für Automobil-Unwuchtbrücken, Federplattensitzlöcher, Bremsbacken, Achsschenkel, Bewegungspleuelstangen, Stanzgleitteile, Bulldozer-Stützen, schwere Antriebsräder, Getriebe, Ölpumpen, Zylinder, Motoren, Kupplungen usw. verwendet. Außerdem wird es häufig in Bergbaumaschinen, Turboautos, Baumaschinen, landwirtschaftlichen Maschinen, Stahlwalzmaschinen usw. verwendet.
Kohlenstoffstahl + Kupferpulver
Lagerformen in Standardabmessungen erhältlich
· Zylinderbuchsen
· Bundbuchsen
· Anlaufscheiben
· Flanschscheiben
· Gleitplatten
Für eine breite Palette von Lagerprodukten sind Teile in Standardgrößen mit Grundabmessungen (Innendurchmesser, Außendurchmesser, Länge usw.) gemäß internationalen Normen erhältlich. Speziallager mit zusätzlichen Funktionen können gemäß Kundenspezifikationen und -anforderungen hergestellt werden.
STARTEN SIE IHR PROJEKT Mit einem AnwendungsingenieurBIMETALLBUCHSE
viiplus-Produkte werden in allen Industriebereichen eingesetzt
Weit verbreitet in der Hydraulik- und Pneumatikindustrie, im Schmiedemaschinenbau, in der Kunststoffmaschinenindustrie, bei Hebe- und Handhabungsmaschinen, in Hafenmaschinen, Büro- und Fitnessmaschinen, Textilmaschinen, Lebensmittelverpackungen, Abfüllmaschinen, Chemiemaschinen, in der Druck- und Verpackungsindustrie, in der Papierherstellung, in der Automobilindustrie, bei Eisenbahndampflokomotiven, im Schiffbau, bei Pressen, in der Metallurgie, in Baumaschinen usw.
